Cách chọn xe cẩu tự hành 10 tấn theo bảng tải, xe nền và tải chở

Cách chọn xe cẩu tự hành 10 tấn theo bảng tải, xe nền và tải chở

Vì sao không thể chọn cẩu chỉ theo tên 10 tấn?

Mức 10 tấn thường chỉ đạt tại bán kính gần do nhà sản xuất quy định. Cùng tên 10 tấn nhưng một model có thể công bố tại 2,6 m, model khác tại 3 m; tải ở 8 m, 12 m hoặc tầm cuối có thể khác đáng kể. Ngoài ra, khối lượng cẩu và bộ chân chống ảnh hưởng trực tiếp tải chở của xe.

Xác định tải hàng cần nâng

Ghi khối lượng lớn nhất của từng kiện, kích thước, vị trí trọng tâm và cách móc. Nếu nâng máy móc không đồng đều, cần xác định trọng tâm thực thay vì lấy giữa hình học. Tính cả móc, cáp, ma ní, đòn cân bằng hoặc phụ kiện nâng vào tải làm việc.

Xác định bán kính nâng thực tế

Bán kính là khoảng cách ngang từ tâm quay của cẩu đến trọng tâm kiện hàng ở vị trí nâng. Đừng nhầm bán kính với chiều dài cần. Hãy đo cả điểm lấy hàng và điểm đặt hàng; điểm xa hơn hoặc bất lợi hơn mới là dữ liệu để tra bảng tải.

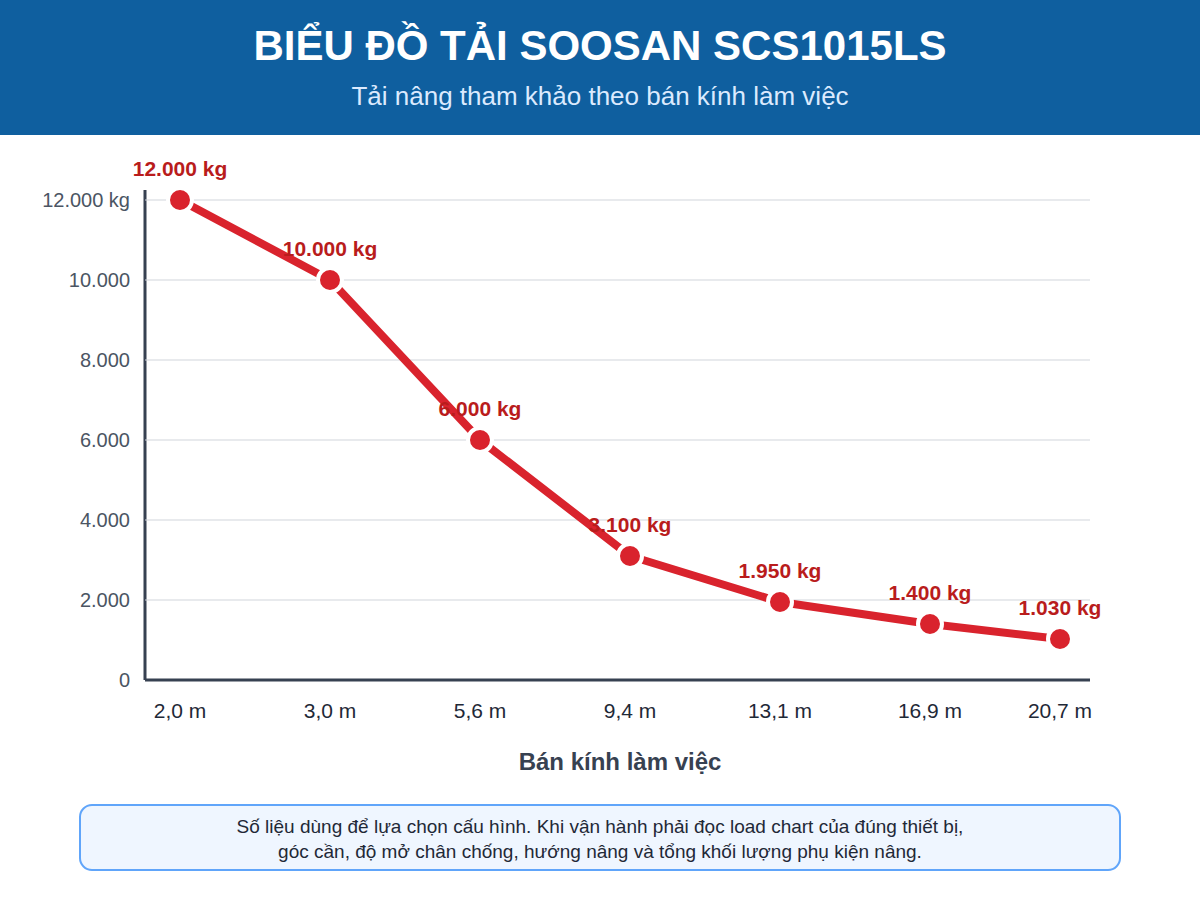

Cách đọc bảng tải cẩu

1. Chọn đúng model và phiên bản trên tem thiết bị.
2. Xác định trạng thái chân chống và vùng quay.
3. Chọn chiều dài/góc cần phù hợp điểm làm việc.
4. Tìm bán kính ngang đã đo.
5. Đọc tải cho phép và trừ khối lượng phụ kiện theo hướng dẫn.

Ví dụ cách sàng lọc một nhiệm vụ nâng

Giả sử kiện hàng cần đặt vào phía trong công trường. Không chỉ đo khoảng cách từ mép xe đến điểm đặt; phải cộng khoảng từ tâm quay cẩu đến mép xe và xác định trọng tâm kiện hàng. Nếu điểm lấy hàng gần nhưng điểm đặt xa, dùng bán kính của điểm đặt để kiểm tra. Sau đó xem cấu hình chân chống có thể triển khai trên mặt bằng hay không. Nếu không đủ khoảng mở, cần đổi vị trí đỗ, đổi phương án nâng hoặc chọn thiết bị khác; không lấy tải của trạng thái mở đủ chân chống cho trạng thái thực tế hẹp hơn.

Chọn số đoạn cần và tầm với

Nhiều đoạn cần giúp tiếp cận xa hơn nhưng không có nghĩa nâng nặng hơn ở mọi vị trí. Nếu công việc thường xuyên ở bán kính gần, ưu tiên tải và độ ổn định. Nếu phải vượt mái, hàng rào hoặc đặt hàng sâu trong công trường, cần kiểm tra cả chiều cao, vùng làm việc và tải tại tầm xa.

Với hàng đặt sau cabin hoặc trên chính thùng xe, vùng quay và góc làm việc có thể khác khi cẩu vươn sang hông. Vì thế, nên mô tả bằng sơ đồ đơn giản: vị trí xe, tâm cẩu, điểm lấy, điểm đặt, chiều cao và chướng ngại. Sơ đồ này hữu ích hơn câu “cần vươn khoảng 20 m” vì giúp người tư vấn xác định bán kính thực.

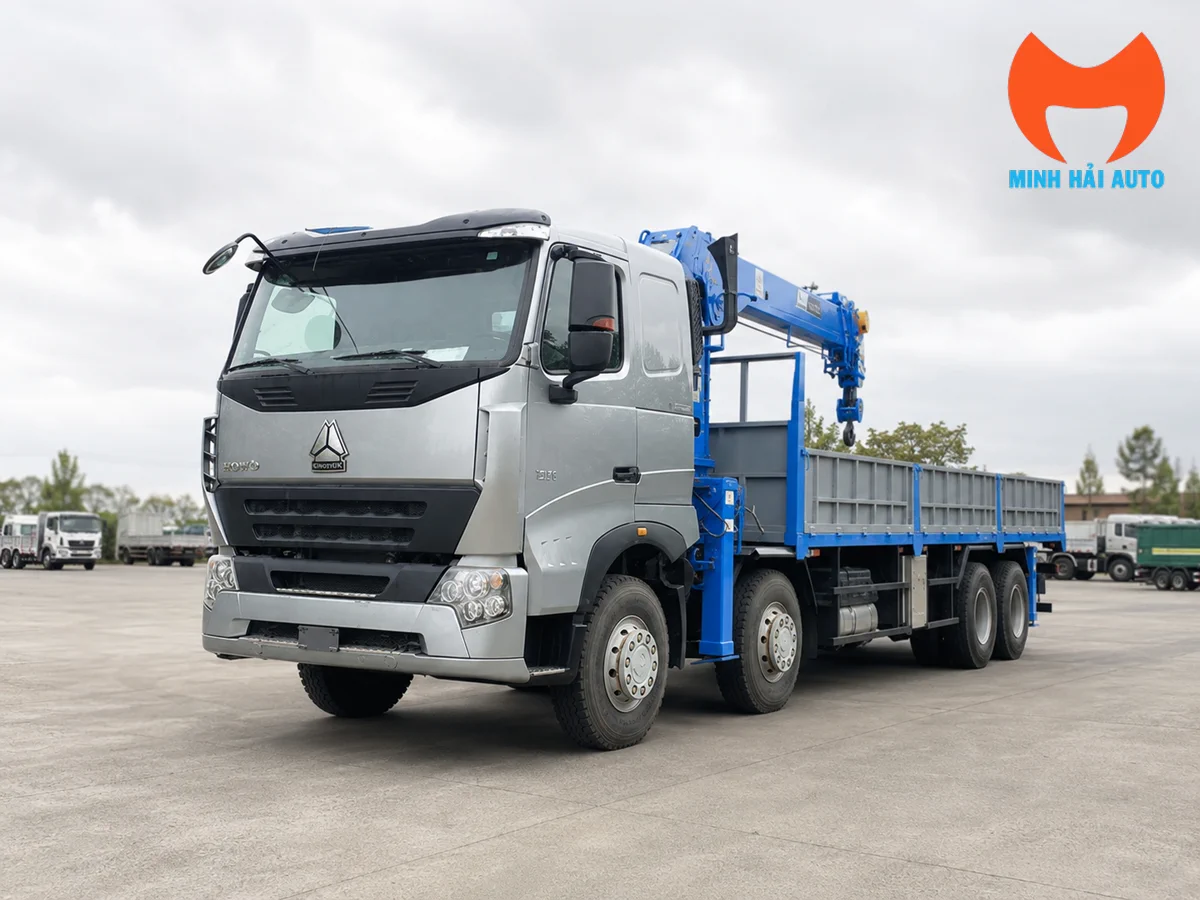

Chọn xe nền 4 chân hay 5 chân

4 chân/5 chân là cách gọi số trục của xe nền, không phải số chân chống. Chassis 8x4 phổ biến và dễ bố trí thùng; chassis 5 chân có thể hỗ trợ một số phương án phân bố tải nhưng tăng chiều dài và bán kính quay. Quyết định phải dựa trên tải từng trục, đường vào, tải chở và hồ sơ cải tạo.

Tính tải chở còn lại sau khi lắp cẩu

Liệt kê khối lượng chassis, cẩu, khung phụ, chân chống, thùng và trang bị cố định. Sau đó đối chiếu tổng tải và tải từng trục trong hồ sơ thiết kế. Không dùng tải chở của một xe khác dù cùng thương hiệu, vì chiều dài thùng, model cẩu và kết cấu gia cường có thể khác.

Chọn chiều dài thùng

Thùng phải đủ cho loại hàng nhưng không nên kéo dài chỉ vì còn khoảng chassis. Cần tính tải hàng, phân bố tải, bán kính quay, chiều dài toàn xe và khoảng thao tác của cẩu. Với hàng dài, xác định điểm chằng buộc và tải tập trung lên sàn.

Kiểm tra chân chống và mặt bằng

Đo khoảng trống hai bên xe, kiểm tra nền, nắp cống, mép taluy và chướng ngại phía trên. Chuẩn bị tấm kê phù hợp với điều kiện thực tế. Nếu mặt bằng không cho phép mở chân chống theo load chart, tải làm việc phải được xem lại theo hướng dẫn đúng model.

Hồ sơ cải tạo và kiểm định

Trước khi chốt, đối chiếu giấy tờ xe nền, catalogue/load chart, tem và serial cẩu, hồ sơ lắp đặt hoặc cải tạo, hồ sơ thùng, đăng kiểm và kiểm định trong phạm vi áp dụng. Khi nhận xe, kiểm tra thực tế có khớp danh mục bàn giao hay không.

Kiểm tra xe trước khi bàn giao

Đối chiếu số khung, số máy, tem cẩu và serial với hồ sơ; kiểm tra các đoạn cần, xi lanh, đường ống, móc/cáp, khóa chân chống và bộ điều khiển. Chạy thử không tải trước, sau đó thử theo quy trình và phạm vi được đơn vị có thẩm quyền hoặc nhà cung cấp hướng dẫn. Ghi nhận ảnh hiện trạng, phụ kiện đi kèm, tài liệu vận hành và lịch bảo dưỡng đầu tiên.

Những lỗi thường gặp khi chọn xe cẩu 10 tấn

• Lấy tải danh nghĩa làm tải ở mọi bán kính.
• Chỉ hỏi giá mà không gửi tải và bán kính.
• Nhầm số chân xe với số chân chống.
• Chọn thùng quá dài rồi mới tính tải trục.
• Dùng bảng tải model gần giống thay cho đúng model.
• Bỏ qua phụ kiện đầu cần và điều kiện nền.
• So xe mới với xe cũ mà không tách tình trạng/hồ sơ.

Checklist thông tin cần gửi nhà cung cấp

Nếu chưa đo được bán kính, hãy gửi ảnh toàn cảnh và kích thước mặt bằng. Nếu thường xuyên làm nhiều loại việc, liệt kê ba tình huống nặng nhất hoặc xa nhất thay vì chỉ mô tả một ca nâng thuận lợi. Nhà cung cấp có thể dùng các tình huống này để loại sớm cấu hình không đáp ứng, sau đó mới so tải chở, thùng và chi phí.

Xem danh sách model và nhận tư vấn tại các cấu hình xe cẩu tự hành 10 tấn. Có thể tham khảo thêm Hyundai HD320 gắn Soosan SCS1015LS hoặc Dongfeng 8x4 gắn HKTC HLC-10015S khi các cấu hình này phù hợp dữ liệu đầu vào.
