Xe bơm bê tông là gì? Cấu tạo và nguyên lý hoạt động

Xe Bơm Bê Tông Là Gì?

Nói đơn giản, xe bơm bê tông là một mắt xích trong dây chuyền cấp bê tông tại công trường. Xe trộn hoặc nguồn cấp đưa bê tông vào phễu tiếp nhận; hệ thống bơm tạo chu kỳ hút và đẩy; đường ống dẫn vật liệu đến đầu xả. Người vận hành phối hợp với tổ thi công để kiểm soát vị trí và nhịp cấp bê tông theo phương án đã chuẩn bị.

Ở cấu hình gắn trên ô tô, xe nền giúp thiết bị di chuyển giữa các công trình và mang theo cụm bơm, thủy lực, chân chống cùng hệ thống phân phối. Ở bơm tĩnh hoặc bơm kéo, thiết bị có thể nhỏ gọn hơn nhưng cần bố trí tuyến ống riêng. Điểm chung là bê tông được vận chuyển bằng áp lực trong đường ống, không phải bằng cơ cấu nâng thùng.

Thiết bị giúp giảm quãng vận chuyển thủ công, duy trì dòng cấp vật liệu và tiếp cận những vị trí cao, xa hoặc bị che khuất. Hiệu quả thực tế phụ thuộc cấu hình máy, hỗn hợp bê tông, đường ống, mặt bằng và cách tổ chức ca bơm.

Cấu Tạo Chính Của Xe Bơm Bê Tông

Xe nền

Xe nền là phần khung gầm, cabin, hệ truyền động và các trục bánh xe của cấu hình gắn ô tô. Bộ phận này đảm nhiệm việc di chuyển và mang toàn bộ thiết bị chuyên dùng. Số trục, kích thước và tải trọng phụ thuộc từng model; cần đối chiếu catalogue và hồ sơ xe thực tế thay vì suy ra từ hình ảnh.

Phễu tiếp nhận và hệ thống khuấy

Phễu là nơi nhận bê tông từ xe trộn hoặc nguồn cấp. Cánh khuấy giúp vật liệu trong vùng phễu duy trì chuyển động và cấp đều về cửa hút. Phễu, lưới chắn và cụm khuấy cần phù hợp với cấu tạo của đúng thiết bị, không nên coi dung tích hoặc kiểu cánh khuấy của các model là giống nhau.

Cụm bơm bê tông

Cụm bơm tạo chu kỳ hút bê tông từ phễu và đẩy vào đường ống. Nhiều thiết bị dùng hai xi lanh làm việc luân phiên kết hợp van phân phối. Chức năng chính của cụm này là tạo dòng vật liệu liên tục; cấu tạo chi tiết, kích thước xi lanh và năng suất phải đọc từ tài liệu kỹ thuật của model.

Hệ thống thủy lực

Hệ thống thủy lực truyền năng lượng đến xi lanh bơm, van phân phối, cần, chân chống và một số cơ cấu phụ tùy cấu hình. Bơm dầu, van, đường ống và bộ làm mát phối hợp để duy trì chuyển động. Áp suất làm việc không nên tự suy đoán; việc kiểm tra hoặc sửa chữa phải theo hướng dẫn của nhà sản xuất và người có chuyên môn.

Đường ống và hệ thống phân phối

Đường ống dẫn bê tông từ cửa ra của cụm bơm tới điểm đổ. Hệ thống có thể gồm ống thép, co, khớp nối và đoạn ống mềm cuối. Với bơm tĩnh, tuyến ống thường được lắp riêng trên công trường; với xe bơm cần, phần lớn ống được gá dọc theo bộ cần.

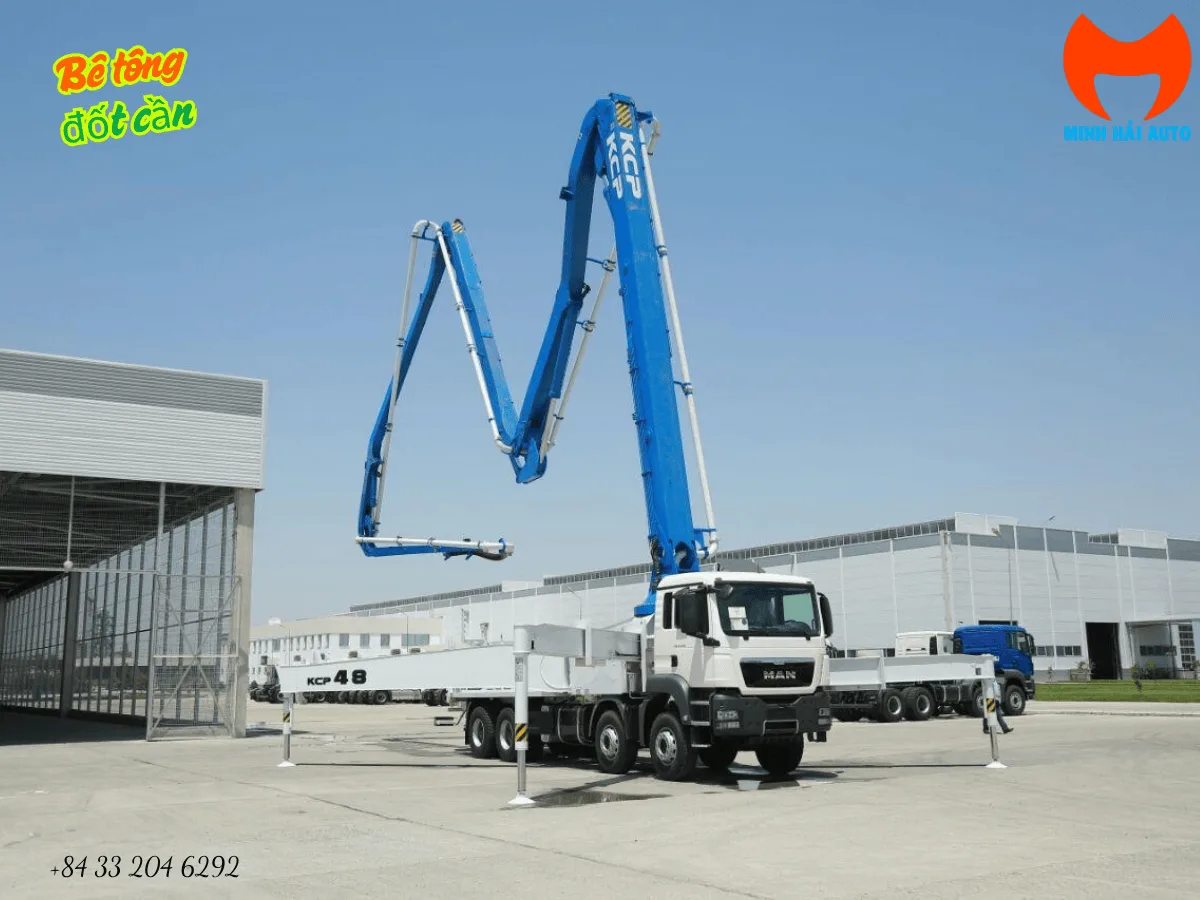

Bộ cần phân phối đối với xe bơm cần

Bộ cần gồm nhiều đoạn liên kết và cơ cấu thủy lực để gập, mở, nâng, hạ hoặc xoay trong vùng làm việc. Đường ống được cố định theo cần, giúp đầu ống tiếp cận nhiều vị trí mà không phải lắp toàn bộ tuyến ống trên mặt đất. Kiểu gập và vùng làm việc thay đổi theo model.

Chân chống

Chân chống tạo vùng đỡ cho thiết bị khi bơm và khi cần di chuyển trong không gian. Khả năng triển khai phụ thuộc phạm vi mở chân, nền đặt xe, chênh cao, hố móng và vật cản. Chân chống không làm mọi mặt bằng trở nên phù hợp; vị trí đặt phải được khảo sát theo hướng dẫn thiết bị.

Hệ thống điều khiển

Hệ thống điều khiển cho phép người vận hành theo dõi và điều chỉnh chức năng bơm, cụm cần, chân chống cùng các chế độ hỗ trợ có trên xe. Một số cấu hình có điều khiển từ xa và hệ thống giám sát; tính năng thực tế cần xác nhận theo model, không mặc định xe nào cũng được trang bị giống nhau.

Nguyên Lý Hoạt Động Của Xe Bơm Bê Tông

1. Bê tông tươi được đưa vào phễu tiếp nhận theo nhịp cấp phù hợp.
2. Hệ thống khuấy duy trì sự dịch chuyển của vật liệu quanh vùng cửa hút.
3. Cụm bơm thực hiện chu kỳ hút và đẩy; van phân phối đổi đường dòng bê tông vào ống ra.
4. Bê tông đi qua các đoạn ống, co và khớp nối đã bố trí.
5. Bộ cần hoặc tuyến ống riêng đưa bê tông tới vị trí thi công.
6. Người vận hành điều chỉnh nhịp bơm và vị trí đầu ống theo đúng cấu hình, điều kiện hiện trường và phương án thi công.

Trình tự trên chỉ nhằm giải thích nguyên lý, không thay thế tài liệu vận hành. Tắc ống, xả áp, mở cần và xử lý hệ thống thủy lực là các công việc có rủi ro, cần thực hiện theo hướng dẫn của nhà sản xuất và quy trình của đơn vị thi công.

Các Loại Thiết Bị Bơm Bê Tông Phổ Biến

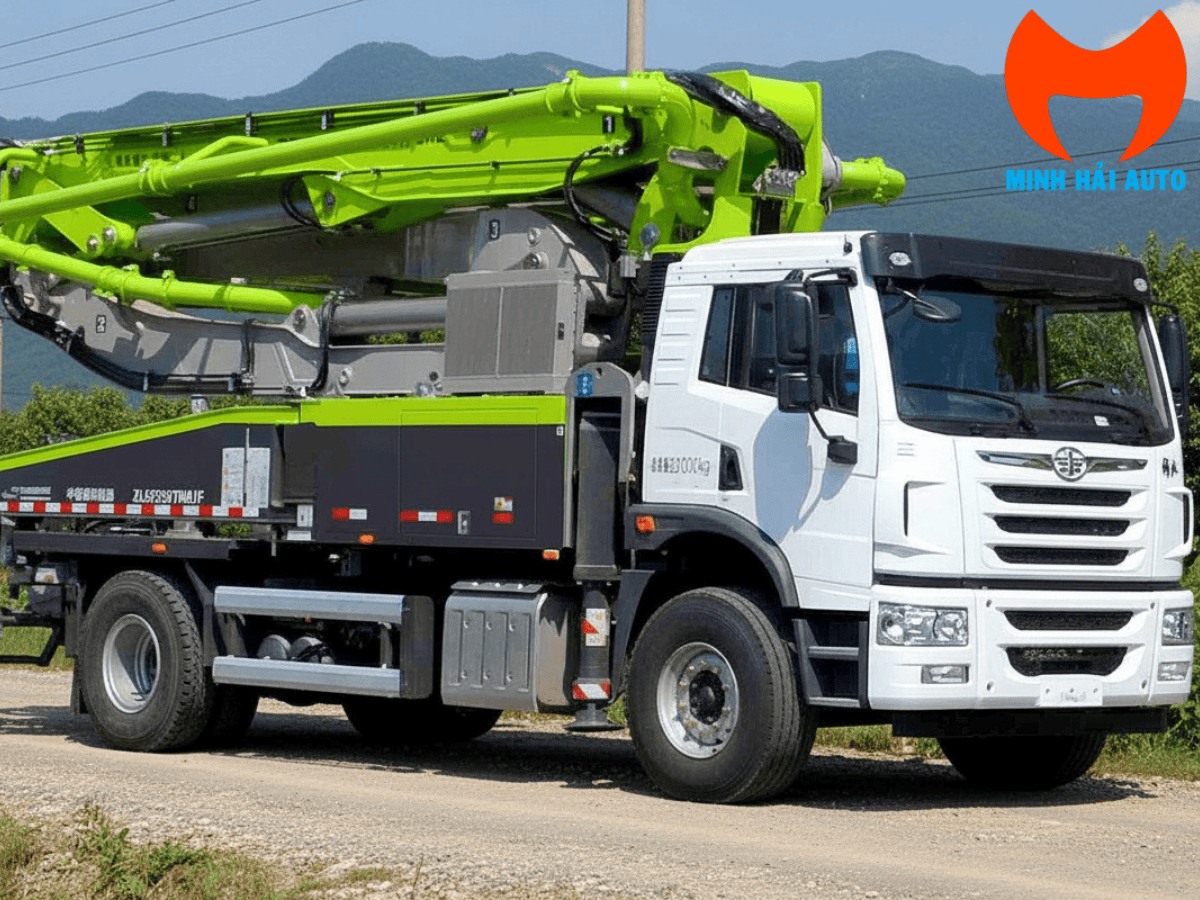

Xe bơm bê tông cần

Cụm bơm và cần phân phối được lắp trên chassis ô tô. Điểm mạnh là khả năng di chuyển giữa công trình và triển khai đầu ống tới nhiều vị trí khi có đủ không gian cho xe, chân chống và bộ cần. Đây là tên gọi theo cấu hình có cần, không phải chỉ theo chiều dài danh nghĩa.

Bơm bê tông tĩnh

Bơm tĩnh không có cần phân phối tích hợp như xe bơm cần. Thiết bị làm việc với tuyến ống lắp riêng, có thể phù hợp công trình dài ngày, nhà cao tầng hoặc nơi cần đưa bê tông theo tuyến cố định. Việc bố trí ống, cố định tuyến và tổ chức nhân lực là phần quan trọng của phương án thi công.

Bơm kéo hoặc bơm đường ống

Bơm kéo thường đặt trên khung rơ-moóc để kéo đến công trường; bơm đường ống là cách gọi nhấn mạnh việc phân phối qua tuyến ống rời. Hai tên gọi có thể chồng lấn tùy sản phẩm. Chỉ nên mô tả thành một nhóm riêng khi xác định được chassis, khung kéo hoặc model thực tế.

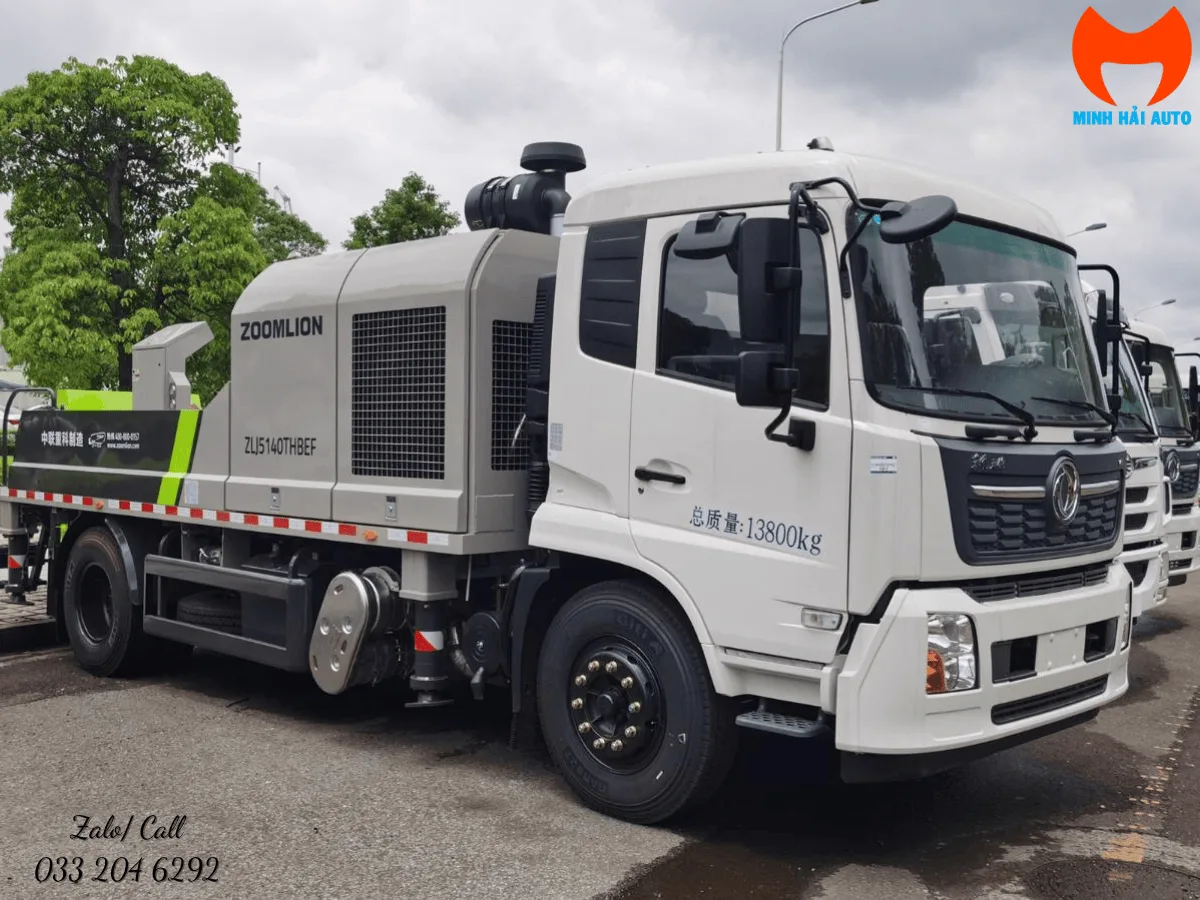

Thuật ngữ xe bơm bê tông tự hành

“Tự hành” thường diễn tả khả năng thiết bị tự di chuyển nhờ chassis. Vì vậy, xe bơm cần gắn trên ô tô cũng có thể được gọi là xe bơm tự hành. Dự án còn có model bơm đường ống gắn chassis không có cần, nên tên gọi này không đủ để xác định cấu hình. Xem bài phân biệt xe bơm bê tông cần, bơm tĩnh và bơm tự hành để hiểu rõ cách chọn.

Các Thông Số Thường Gặp

Các thông số phải được đọc đồng thời trên catalogue, sơ đồ vùng làm việc và hồ sơ của đúng model. Không nên ghép số liệu của hai phiên bản khác nhau chỉ vì cùng thương hiệu hoặc cùng chiều dài cần.

Xe Bơm Bê Tông Được Dùng Ở Đâu?

Nhà dân và công trình thấp tầng có thể dùng xe bơm cần nhỏ hoặc tuyến ống tùy đường vào. Nhà cao tầng thường cần kết hợp tầm với, áp suất và phương án ống theo từng giai đoạn. Nhà xưởng, kho và sàn công nghiệp cần khảo sát khẩu độ, mái, cột và lối xe trộn. Cầu đường, hạ tầng và kết cấu dài cần chú ý khoảng cách ngang, thay đổi vị trí và nền đặt xe.

Công trình mặt bằng hạn chế không mặc định phải dùng một loại thiết bị. Một xe bơm cần gọn có thể phù hợp nếu đủ vùng chân chống; bơm tĩnh có thể hợp lý hơn nếu tuyến ống được tổ chức tốt. Với công trình cần tuyến ống dài, áp suất, số co, vị trí cố định ống và hỗn hợp bê tông đều phải được xem xét.

Những Yếu Tố Ảnh Hưởng Khả Năng Làm Việc

• Vị trí đỗ xe: quyết định góc tiếp cận và khoảng cách tới điểm đổ.
• Mặt bằng chân chống: cần đủ diện tích, khả năng chịu tải và khoảng cách an toàn với hố móng.
• Vật cản: đường điện, cây, mái, cột, dầm hoặc thiết bị khác có thể thu hẹp vùng làm việc.
• Khoảng cách ngang và chiều cao: phải đánh giá đồng thời trên sơ đồ vùng làm việc.
• Hỗn hợp bê tông: cấp phối và tính công tác ảnh hưởng khả năng đi qua hệ thống.
• Bố trí đường ống: chiều dài, số co, cao độ và cách cố định ảnh hưởng dòng bơm.
• Điều kiện thi công: nhịp xe trộn, nhân lực, thời tiết và tiến độ chi phối sản lượng thực tế.

Các Lỗi Hiểu Nhầm Thường Gặp

• Cho rằng chiều dài cần bằng đúng chiều cao bơm thực tế.
• Mặc định cần càng dài thì càng phù hợp, dù xe và chân chống không vừa mặt bằng.
• Coi xe bơm tự hành luôn là một loại hoàn toàn khác xe bơm cần.
• Chọn thiết bị chỉ dựa trên số tầng mà bỏ qua khoảng cách ngang và vị trí đỗ.
• Cho rằng mọi xe bơm đều triển khai được trên mặt bằng hẹp.
• Dùng lưu lượng danh nghĩa như cam kết sản lượng trong mọi cấp phối và điều kiện tuyến ống.

Câu Hỏi Thường Gặp

Kết Luận

Hiểu đúng cấu tạo và nguyên lý giúp người đọc phân biệt phần xe nền, cụm bơm, đường ống, cần phân phối và chân chống; đồng thời tránh chọn thiết bị chỉ theo một con số quảng cáo. Trước khi quyết định, nên khảo sát mặt bằng, xác định điểm đổ và đối chiếu catalogue của đúng model.
