Xe Bơm Bê Tông: Giải Pháp Vận Chuyển Bê Tông Tối Ưu, Trọng Tâm Xe Bơm Bê Tông Đốt Cần

Xe bơm bê tông là một thiết bị chuyên dụng không thể thiếu trong ngành xây dựng hiện đại, sử dụng áp lực để vận chuyển hỗn hợp bê tông tươi một cách liên tục qua hệ thống đường ống đến vị trí thi công. Giải pháp này mang lại hiệu quả vượt trội, tiết kiệm thời gian và nhân công so với các phương pháp truyền thống. Bài viết này sẽ cung cấp cái nhìn chi tiết về các loại xe bơm bê tông phổ biến, đặc biệt là xe bơm bê tông đốt cần, xe bơm bê tông tự hành, cấu tạo và những lưu ý quan trọng khi vận hành.

1. Giới Thiệu Tổng Quan Về Xe Bơm Bê Tông

Xe bơm bê tông là một cỗ máy phức hợp, tích hợp hệ thống bơm bê tông mạnh mẽ trên khung gầm xe tải chuyên dụng. Điểm nổi bật của dòng xe phổ biến nhất – xe bơm bê tông đốt cần – là hệ thống đốt cần (boom) gồm nhiều đoạn có khả năng gập mở, vươn xa và linh hoạt. Ngoài ra, còn có dòng xe bơm bê tông tự hành và các loại bơm tĩnh (không tự hành), được thiết kế để bơm qua đường ống lắp sẵn.

Nguyên lý hoạt động cốt lõi: Xe bơm bê tông sử dụng áp suất cao được tạo ra từ hệ thống bơm (thường là công nghệ bơm piston hiệu suất cao, đặc biệt ở xe bơm bê tông đốt cần và xe bơm bê tông tự hành công suất lớn, hoặc trục vít đùn ở một số loại bơm đặc thù) để đẩy bê tông tươi từ phễu chứa, qua hệ thống van phân phối và đi vào đường ống dẫn đến vị trí cần đổ bê tông.

Lợi ích vượt trội:

• ⏱️ Tiết kiệm thời gian: Vận chuyển và đổ bê tông nhanh chóng, liên tục.
• ✔️ Nâng cao chất lượng bê tông: Giảm thiểu sự phân tầng, giữ được độ đồng nhất của bê tông.
• 🏗️ Tiếp cận vị trí khó: Dễ dàng đưa bê tông đến các vị trí cao, xa hoặc phức tạp, đặc biệt với khả năng vươn của xe bơm bê tông đốt cần và tính linh hoạt của xe bơm bê tông tự hành.
• 💪 Tăng năng suất lao động: Giảm thiểu nhân công và sức lao động thủ công.
• 👷 An toàn lao động: Hạn chế rủi ro so với vận chuyển thủ công.

Ứng dụng phổ biến: Xe bơm bê tông, nhất là xe bơm bê tông đốt cần và xe bơm bê tông tự hành, được sử dụng rộng rãi trong nhiều loại hình công trình:

• Xây dựng nhà cao tầng, chung cư (ứng dụng chính của xe bơm bê tông đốt cần).
• Thi công cầu đường, hầm chui, đường sắt trên cao.
• Các công trình thủy lợi, đập thủy điện.
• Xây dựng móng bè, kết cấu bê tông khối lớn.
• Các công trình ngầm, mỏ (thường kết hợp cả xe bơm bê tông tự hành và bơm tĩnh).

2. Phân Loại Xe Bơm Bê Tông Phổ Biến Hiện Nay

Trên thị trường, xe bơm bê tông chủ yếu được chia thành các loại chính dựa trên cơ cấu bơm và tính linh hoạt:

2.1. Xe Bơm Bê Tông Đốt Cần (Boom Pump)

Đây là loại xe bơm bê tông phổ biến nhất, được trang bị một cần bơm (boom) dài, có khả năng gập mở linh hoạt nhờ hệ thống thủy lực. Cần bơm này có thể vươn cao và xa, đưa bê tông đến những vị trí khó tiếp cận một cách chính xác. Xe bơm bê tông đốt cần thường được sử dụng trong các công trình xây dựng nhà cao tầng, cầu cống, và các kết cấu lớn. 🔩 Khả năng vươn xa và linh hoạt là ưu điểm vượt trội của loại xe này.

2.2. Xe Bơm Bê Tông Tự Hành (Truck-Mounted Line Pump) và Bơm Tĩnh (Stationary/Trailer Pump)

Loại này không có hệ thống đốt cần như xe bơm bê tông đốt cần, thay vào đó bê tông được bơm qua các đoạn ống thép hoặc ống cao su được nối dài từ thiết bị bơm đến vị trí thi công. Trong nhóm này, chúng ta có thể phân biệt:

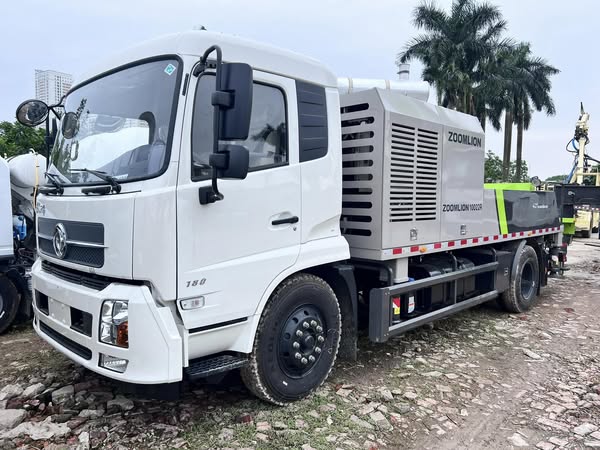

• Xe Bơm Bê Tông Tự Hành (Truck-Mounted Line Pump): Đây là loại xe bơm bê tông tự hành, với hệ thống bơm được lắp đặt cố định trên khung gầm xe tải chuyên dụng, mang lại tính cơ động cao, dễ dàng di chuyển giữa các công trình hoặc trong phạm vi công trường lớn. 🚚 Loại xe này được biết đến với tên gọi xe bơm bê tông tự hành tại Việt Nam và rất phổ biến cho các công trình không yêu cầu tầm vươn cao của cần nhưng cần sự linh hoạt di chuyển của xe.
• Bơm Tĩnh (Stationary Pump/Trailer Pump): Đây là các cụm bơm bê tông không có khả năng tự di chuyển (không tự hành), thường được đặt cố định tại một vị trí trong suốt quá trình thi công hoặc được lắp trên rơ-moóc (trailer pump) để kéo đến công trường. Chúng phù hợp cho các dự án dài ngày, bơm khối lượng lớn tại một chỗ, hoặc các vị trí cần đặt bơm cố định như thi công hầm, đập thủy điện.

Đặc điểm chung của xe bơm bê tông tự hành và bơm tĩnh sử dụng công nghệ Piston:

• Xe bơm bê tông kiểu piston (Piston Pump): Công nghệ này là cốt lõi của cả xe bơm bê tông tự hành công suất lớn, bơm tĩnh và cả xe bơm bê tông đốt cần. Hệ thống sử dụng xi lanh dầu dẫn động piston để hút và đẩy bê tông, cho phép tạo ra áp suất và lưu lượng lớn, có khả năng bơm bê tông đi rất xa và rất cao. 💹 Đây là lựa chọn hàng đầu cho các dự án quy mô lớn hoặc có yêu cầu đặc biệt về khoảng cách bơm.

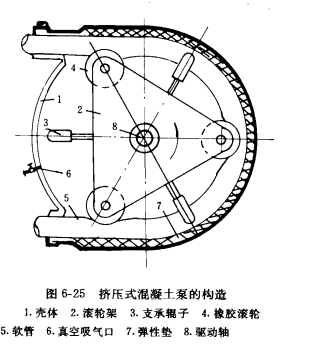

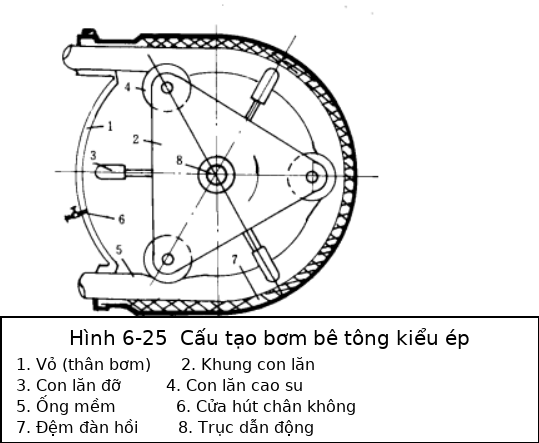

• Xe bơm bê tông kiểu đùn (Squeeze Pump - ít phổ biến hơn cho công suất lớn): Sử dụng con lăn ép ống cao su để tạo lực hút và đẩy bê tông. Loại này thường có áp suất và lưu lượng nhỏ hơn, phù hợp cho các công trình nhỏ, bê tông có độ sụt cao hoặc các vật liệu đặc biệt.

Ưu điểm của xe bơm bê tông tự hành và bơm tĩnh:

• 📏 Có thể bơm bê tông đi rất xa (hàng trăm mét, thậm chí hàng kilomet với bơm tĩnh công suất cao) và rất cao bằng cách nối thêm đường ống.
• 💰 Chi phí đầu tư ban đầu có thể thấp hơn xe bơm bê tông đốt cần (đối với một số dòng máy bơm tĩnh hoặc xe bơm bê tông tự hành cơ bản).
• 🌍 Lý tưởng cho các công trình đường hầm, mỏ, hoặc các công trình mà xe bơm bê tông đốt cần khó tiếp cận (cả xe bơm bê tông tự hành và bơm tĩnh đều có thể phát huy vai trò này). Xe bơm bê tông tự hành đặc biệt hữu dụng khi cần di chuyển vị trí bơm thường xuyên dọc theo tuyến công trình.

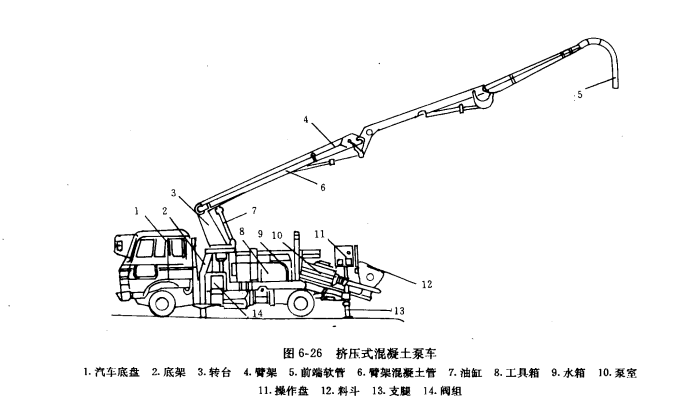

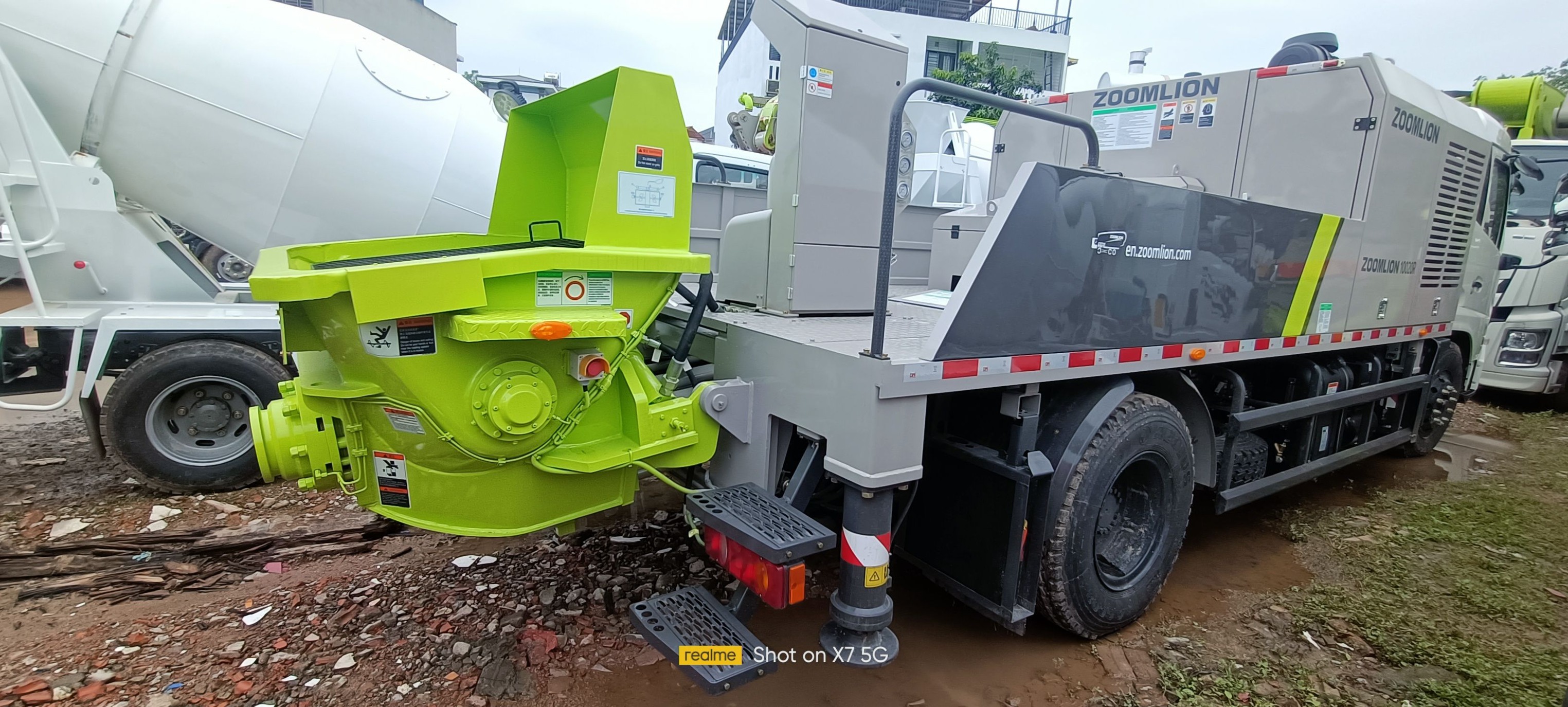

Hình 1.Cấu trúc của xe bơm bê tông tự hành

3. Cấu Tạo Chính Của Xe Bơm Bê Tông (Tập Trung Vào Xe Bơm Bê Tông Đốt Cần Và Xe Bơm Bê Tông Tự Hành Sử Dụng Công Nghệ Bơm Piston Phổ Biến)

Một chiếc xe bơm bê tông đốt cần hoặc xe bơm bê tông tự hành điển hình bao gồm các bộ phận chính sau:

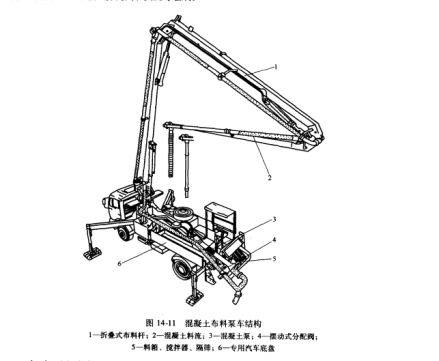

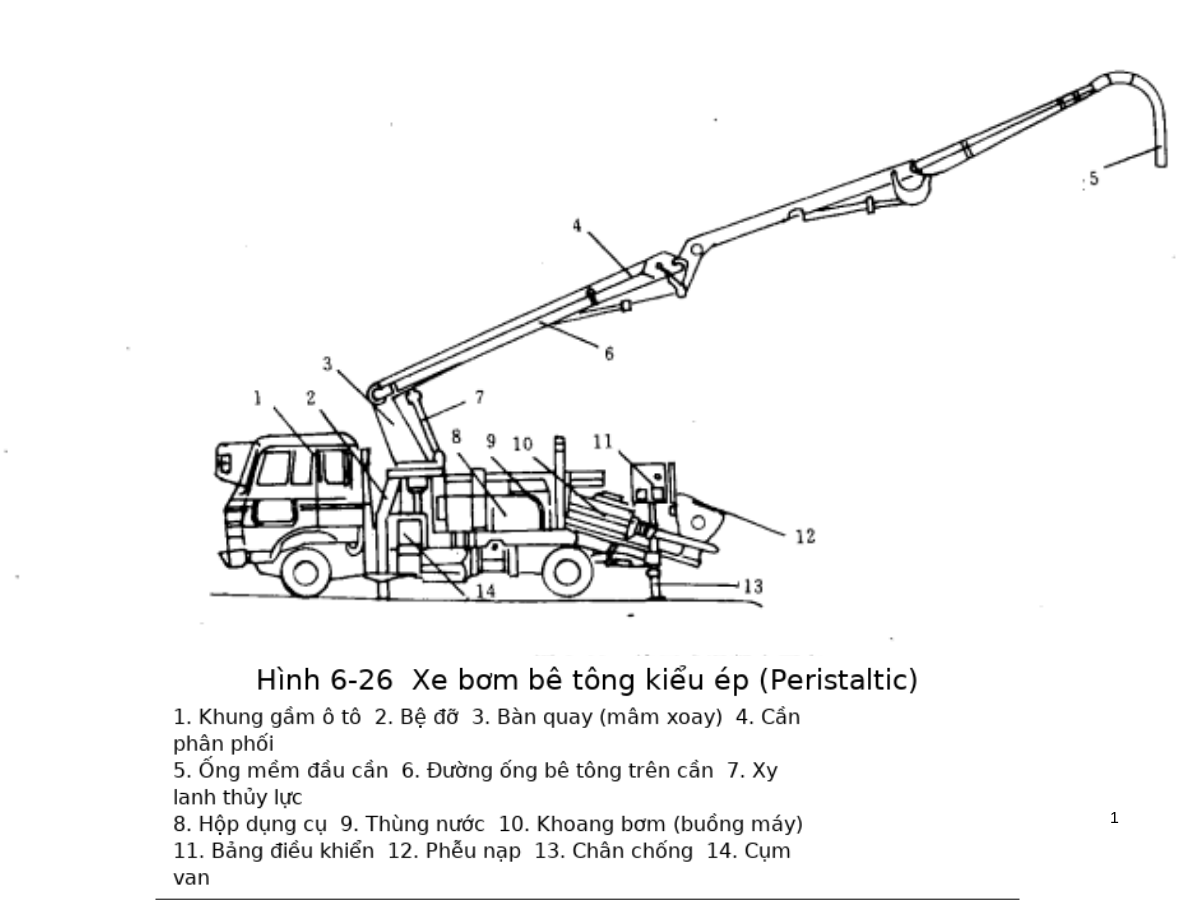

Hình 2.Cấu trúc của xe bơm bê tông đốt cần

3.1. Khung Gầm Xe (Chassis)

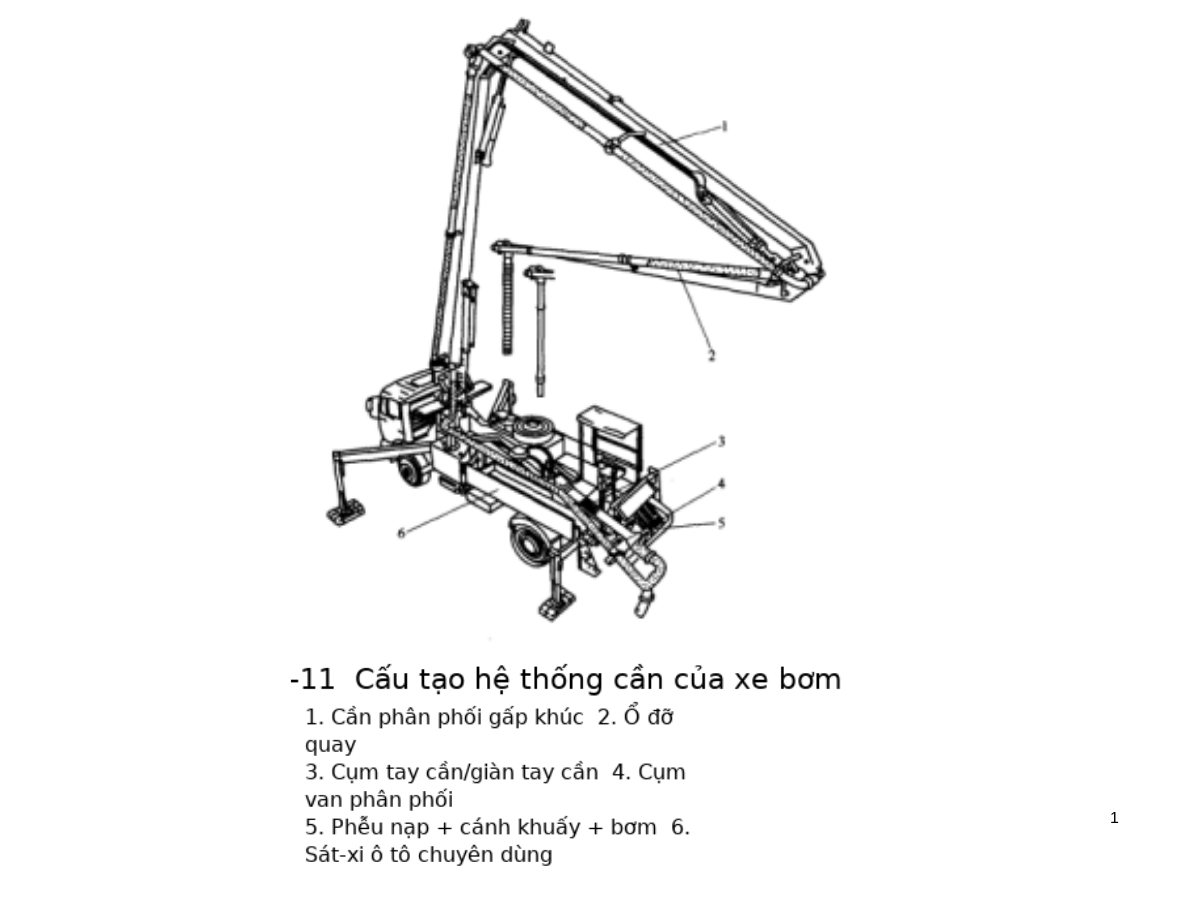

Hình 3.Cấu trúc chung của 1 xe bơm bê tông

Là nền tảng của xe bơm, chịu tải trọng của toàn bộ hệ thống. Thường là khung gầm xe tải chuyên dụng từ các thương hiệu uy tín, có khả năng chịu tải cao, động cơ mạnh mẽ và di chuyển ổn định. Đối với bơm tĩnh, phần này sẽ là khung đế hoặc rơ-moóc.

3.2. Hệ Thống Bơm Bê Tông (Concrete Pumping System - Trái tim của xe bơm đốt cần, xe bơm bê tông tự hành và bơm tĩnh công suất lớn)

Bộ phận quan trọng nhất, tạo ra áp lực để đẩy bê tông. ⚙️ Các thành phần chính bao gồm: phễu chứa bê tông, hệ thống xi lanh bơm (thường là 2 xi lanh làm việc đối xứng), piston bơm, và hệ thống thủy lực dẫn động. Công nghệ bơm piston là phổ biến nhất do hiệu suất cao và khả năng tạo áp lực lớn.

3.3. Van Phân Phối Bê Tông (Concrete Distribution Valve)

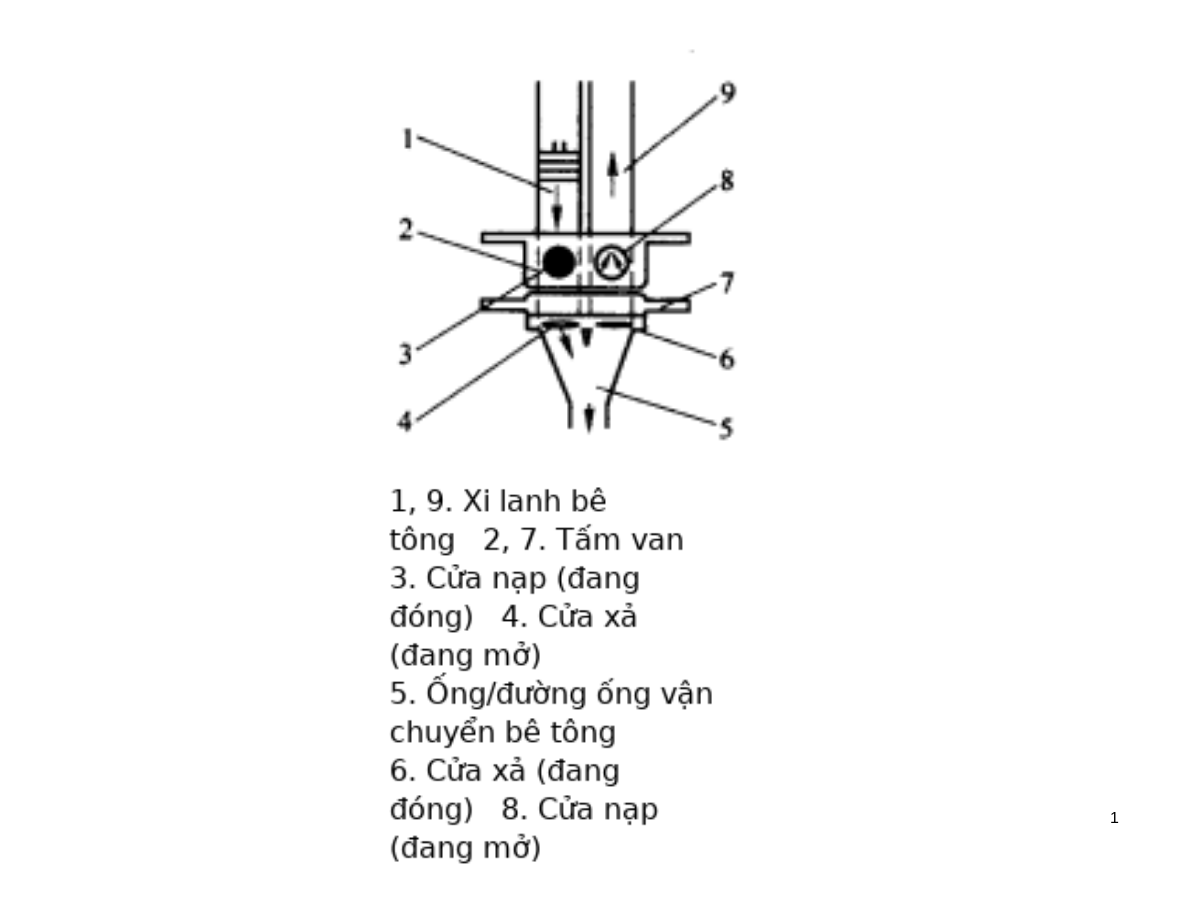

Hình 4.Cấu trúc của van phân phối bê tông

Có nhiệm vụ chuyển hướng dòng chảy bê tông từ các xi lanh bơm vào đường ống ra một cách liên tục. Các loại van phổ biến bao gồm: van S (S-valve), van đá (rock valve), van ống xoay (swing tube). 🔄 Việc lựa chọn loại van phụ thuộc vào thiết kế của nhà sản xuất và loại bê tông sử dụng.

3.4. Cần Đổ Bê Tông (Placing Boom) - Đặc trưng của xe bơm bê tông đốt cần

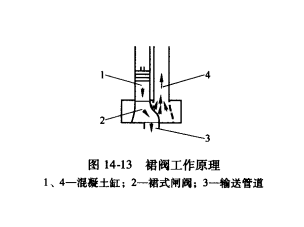

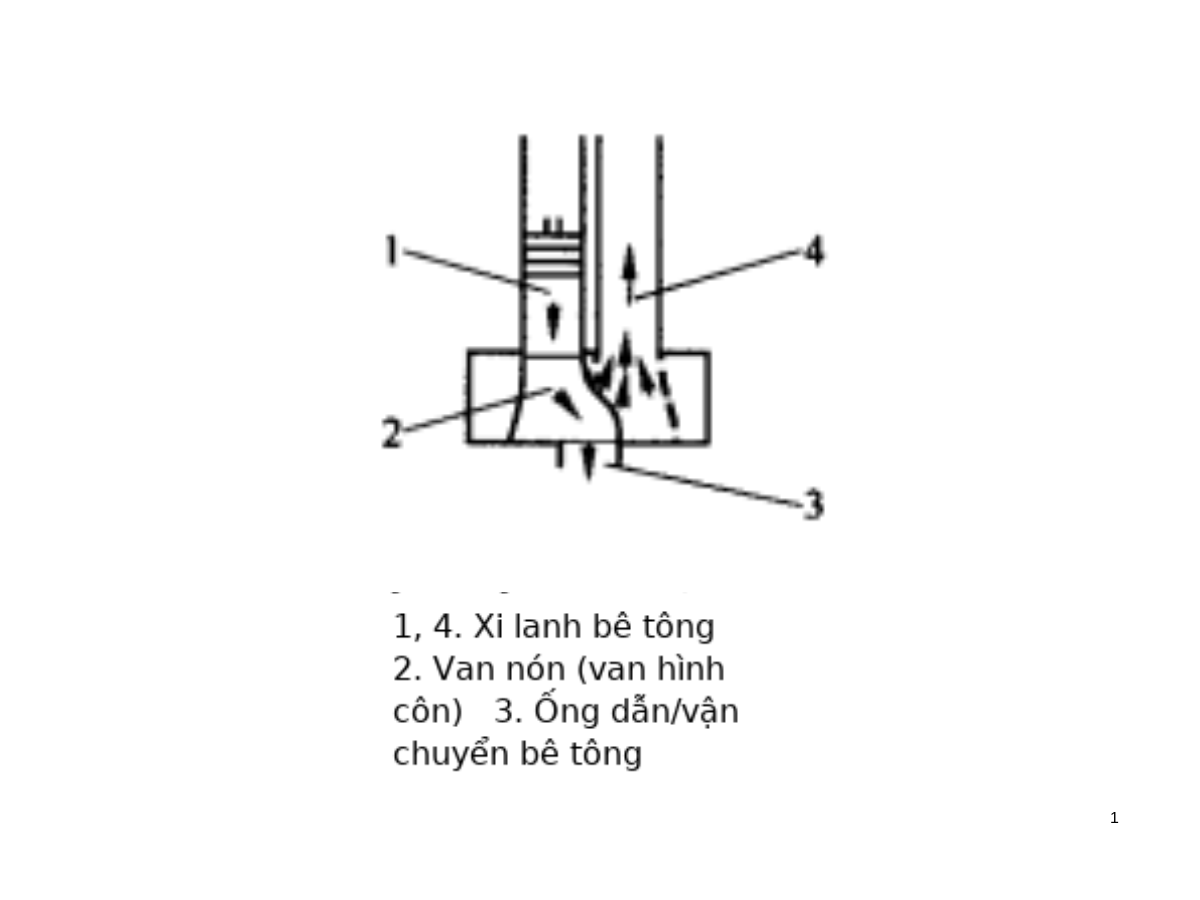

hình 5. Nguyên lí hoạt động của van máy

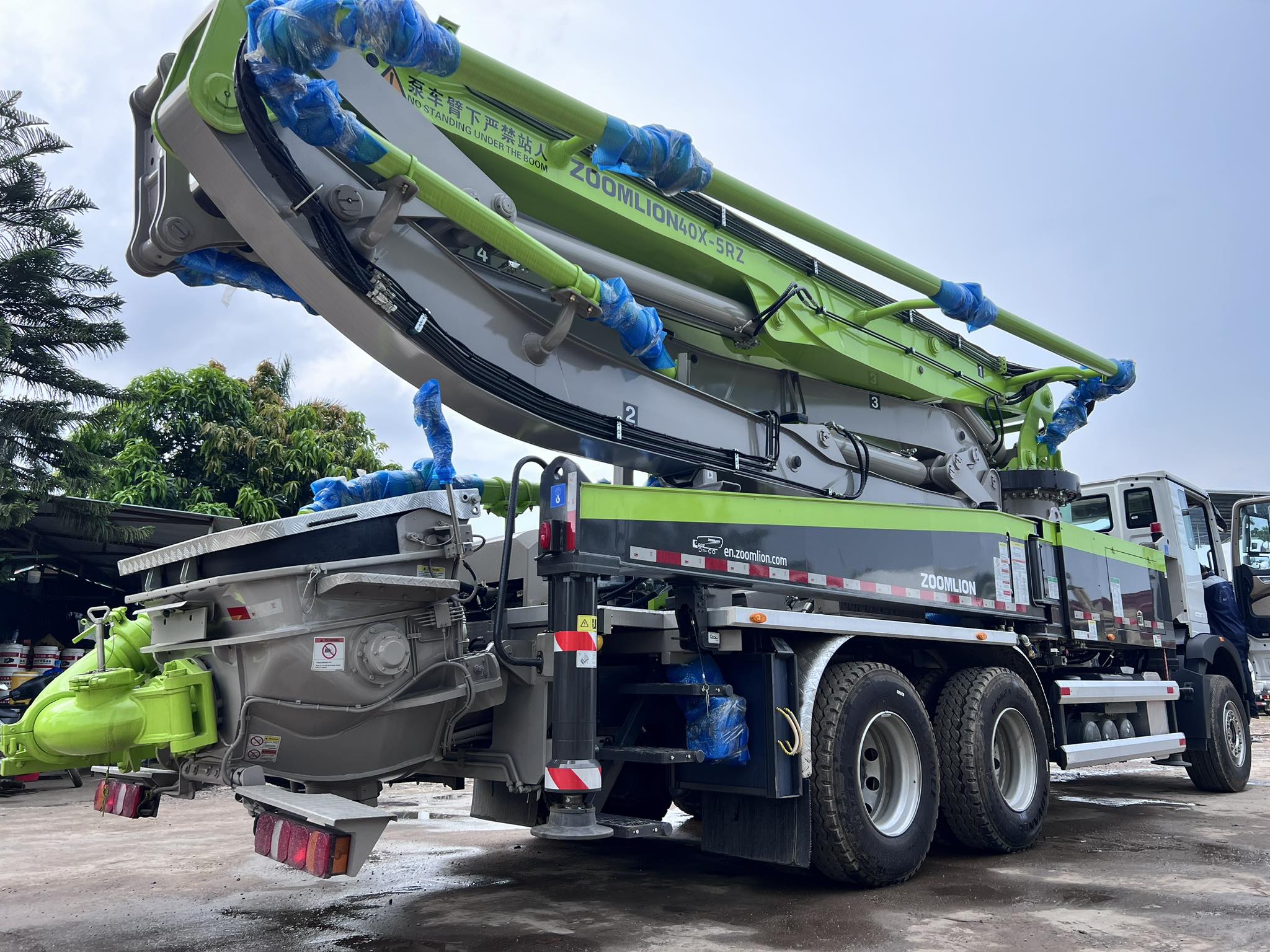

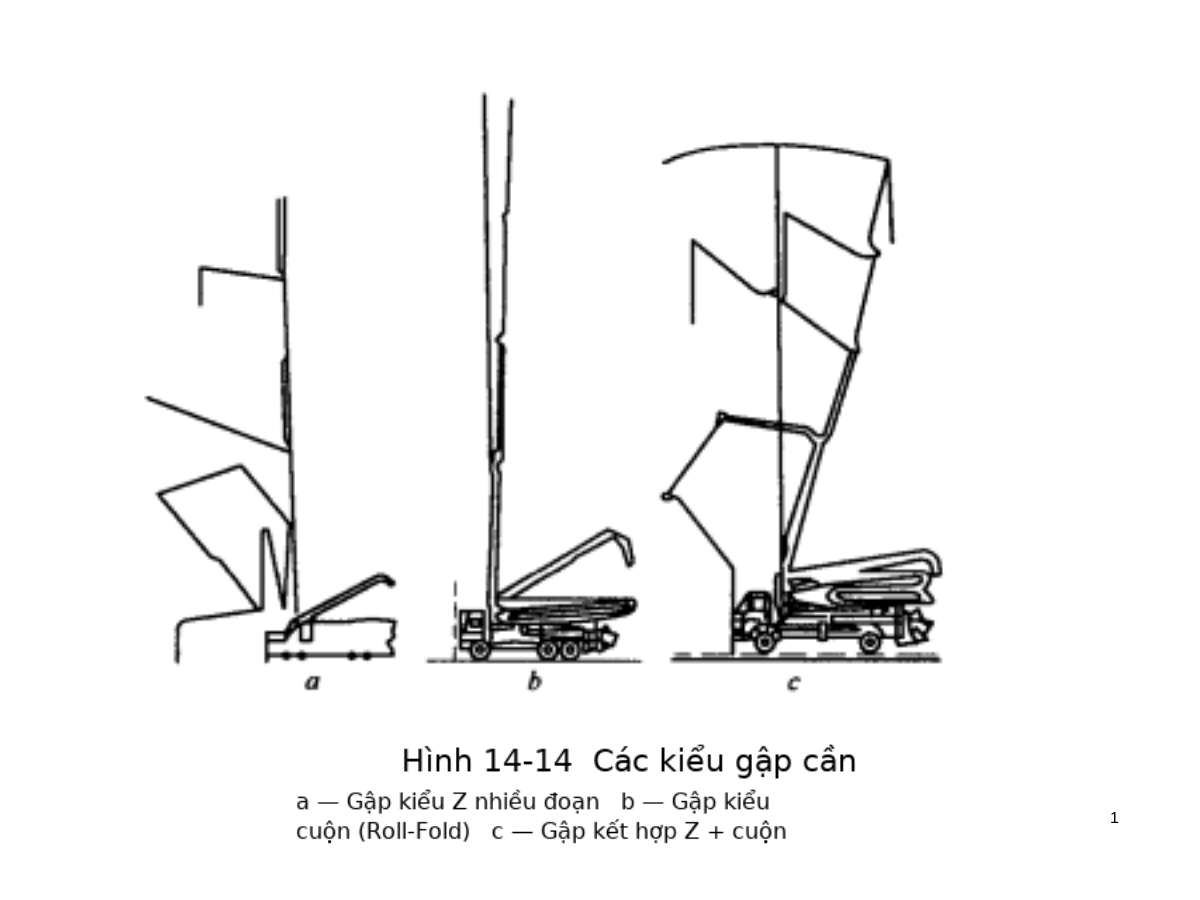

Hình 6. Cần Đổ Bê Tông (Placing Boom)

Hệ thống cần gồm nhiều đoạn ống thép được nối với nhau bằng các khớp xoay, cho phép gập mở và vươn tới các vị trí đổ bê tông. Cần được điều khiển bằng hệ thống thủy lực, có thể xoay 360 độ. 🎯 Số đoạn cần và chiều dài cần tùy thuộc vào model xe, quyết định tầm với và chiều cao bơm.

3.5. Chân Chống (Outriggers) - Quan trọng với xe bơm bê tông đốt cần và xe bơm bê tông tự hành khi vận hành

Hệ thống chân chống thủy lực, thường có 4 chân (đối với xe bơm bê tông đốt cần) hoặc có thể ít hơn tùy thiết kế của xe bơm bê tông tự hành, giúp xe ổn định và cân bằng khi vận hành. Đối với xe bơm bê tông đốt cần, chân chống đặc biệt quan trọng khi cần vươn xa hoặc lên cao. 🛡️ Chân chống đảm bảo an toàn bằng cách truyền tải trọng của xe và lực động từ cần bơm (hoặc áp lực bơm của xe bơm bê tông tự hành) xuống nền đất một cách vững chắc. Các kiểu chân chống phổ biến gồm chân chống chữ X, chân chống xoay dạng chữ K (swing-out).

4. Những Lưu Ý Quan Trọng Khi Vận Hành Xe Bơm Bê Tông (Áp Dụng Cho Cả Xe Bơm Đốt Cần Và Xe Bơm Bê Tông Tự Hành)

Để đảm bảo an toàn, hiệu quả và độ bền cho xe bơm bê tông, người vận hành cần tuân thủ nghiêm ngặt các quy trình và lưu ý sau:

4.1. Trước Khi Vận Hành (Kiểm Tra Chuẩn Bị)

• 🔍 Kiểm tra tổng thể xe: dầu nhớt, nước làm mát, hệ thống phanh, đèn, lốp xe.
• 🔩 Kiểm tra hệ thống bơm: dầu thủy lực, các đường ống, khớp nối, phễu chứa, van.
• 🚧 Kiểm tra vị trí đặt xe: nền đất phải bằng phẳng, chắc chắn, không sụt lún. Đảm bảo đủ không gian cho xe hoạt động và ra vào chân chống (đối với xe bơm đốt cần và xe bơm tự hành).
• 📏 Lắp đặt đường ống (đối với xe bơm bê tông tự hành, bơm tĩnh hoặc khi xe bơm đốt cần phải nối thêm ống): Nối các đoạn ống chắc chắn, đảm bảo các khớp nối kín. Khi bơm theo phương thẳng đứng, cần có đoạn ống ngang dài tối thiểu bằng 1/3 chiều cao bơm, nhưng không ít hơn 10m nối từ đầu ra của bơm đến ống đứng.
• 🚶 Di chuyển trong công trường (với xe bơm bê tông đốt cần và xe bơm bê tông tự hành):
  • Với xe bơm bê tông đốt cần: Khi di chuyển quãng đường ngắn, cần phải thu gọn các đốt cần vào vị trí an toàn, tránh va chạm.
  • Với xe bơm bê tông tự hành: Di chuyển cẩn thận, chú ý đường ống nếu đã lắp.
• ⚡ Kiểm tra khoảng cách an toàn với đường dây điện cao thế.
• 📜 Đọc kỹ hướng dẫn vận hành của nhà sản xuất.

4.1.1. Lưu ý riêng khi triển khai và vận hành cần của xe bơm bê tông đốt cần:

• Mở rộng chân chống hoàn toàn và đảm bảo chúng được kê chắc chắn trên các tấm lót chịu lực.
• Không bao giờ vận hành cần bơm khi chân chống chưa được triển khai đúng cách.
• Kiểm tra khu vực hoạt động của cần, đảm bảo không có vật cản, người hoặc thiết bị trong phạm vi làm việc. ⚠️ Luôn giữ khoảng cách an toàn.
• Mở cần từ từ, tránh các thao tác giật cục.
• Không được dùng cần bơm để nâng hoặc kéo vật nặng.

4.2. Trong Khi Vận Hành Bơm

• ⛽ Đảm bảo lượng bê tông trong phễu luôn đủ, tránh để phễu cạn gây hút không khí vào hệ thống (gây tắc bơm).
• 🌊 Kiểm soát độ sụt của bê tông, đảm bảo phù hợp với khả năng của máy bơm và yêu cầu kỹ thuật.
• 👂 Theo dõi liên tục hoạt động của máy bơm, lắng nghe âm thanh bất thường, kiểm tra áp suất bơm.
• ⛔ Không đứng hoặc làm việc dưới cần bơm khi đang hoạt động (đối với xe bơm đốt cần).
• 🚫 Không cố gắng thông tắc đường ống bằng cách tăng áp suất đột ngột hoặc dùng các biện pháp không an toàn. Phải giảm áp, khóa hệ thống và xử lý tắc nghẽn theo quy trình.
• 🛑 Luôn có người giám sát tại vị trí đổ bê tông để phối hợp với người vận hành.

4.3. Sau Khi Vận Hành (Vệ Sinh và Bảo Dưỡng)

• 💧 Vệ sinh ngay lập tức hệ thống bơm, đường ống, phễu chứa bằng nước sạch và các dụng cụ chuyên dụng (bóng mút, nước áp lực cao). Bê tông đông cứng rất khó loại bỏ và có thể gây hỏng hóc nghiêm trọng.
• 🔧 Kiểm tra lại toàn bộ xe, siết chặt các bu lông, khớp nối nếu cần.
• 🛢️ Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất: thay dầu, lọc, kiểm tra các bộ phận hao mòn.
• 🅿️ Đậu xe ở vị trí an toàn, thu gọn cần và chân chống đúng cách.
