Cách Đọc Biểu Đồ Vùng Làm Việc Xe Nâng Người Z-Boom

Với xe nâng người cần gấp khúc, người khảo sát thường phải giải đồng thời ba bài toán: đưa giỏ lên đủ cao, vượt qua vật cản và vươn tới điểm làm việc. Nếu chỉ hỏi “xe cao bao nhiêu mét” mà không đo khoảng cách từ vị trí đặt thân xe đến công trình, nguy cơ chọn sai model vẫn rất lớn.

Biểu đồ vùng làm việc Z-boom thể hiện điều gì?

Biểu đồ vùng làm việc, còn gọi là working envelope hoặc range of motion chart, thường mô tả mặt cắt bên của máy. Trục đứng biểu diễn chiều cao; trục ngang biểu diễn khoảng cách vươn tính từ một mốc do nhà sản xuất quy định. Đường bao cho biết những khu vực giỏ nâng có thể tiếp cận trong điều kiện thử nghiệm của model đó.

Bốn thông số thường bị đọc nhầm

Chiều cao làm việc và chiều cao sàn

Chiều cao làm việc thường lớn hơn chiều cao sàn theo quy ước của nhà sản xuất. Khi khảo sát, cần xác định người vận hành phải đứng ở cao độ nào và tay cần tiếp cận đến đâu. Không nên lấy chiều cao công trình rồi mặc định đó là chiều cao sàn cần thiết.

Tầm với ngang tối đa

Tầm với ngang tối đa chỉ xuất hiện tại một vùng chiều cao nhất định. Xe có thể đạt chiều cao lớn nhất khi cần dựng cao, nhưng lúc đó không đồng thời đạt tầm với ngang lớn nhất. Đây là lý do phải đánh dấu điểm thi công trên biểu đồ thay vì so hai con số rời rạc.

Chiều cao vượt vật cản

Với Z-boom, khả năng “đi lên rồi vươn qua” là ưu điểm chính. Tuy nhiên, cần biết đỉnh vật cản cao bao nhiêu, vật cản rộng bao nhiêu và khoảng trống phía trên có đủ để cụm cần đi qua hay không.

Tải trọng giỏ

Tổng tải gồm người, dụng cụ và vật tư mang theo. Nếu catalogue chia vùng tải tiêu chuẩn và vùng tải hạn chế, phải dùng đúng đường bao ứng với tải thực tế. Không tự suy luận tải giỏ từ kích thước giỏ.

Cách đọc biểu đồ vùng làm việc Z-boom từng bước

1. Xác định đúng model và phiên bản. Chụp tem máy, model, serial, năm sản xuất và cấu hình nguồn động lực. Lấy catalogue hoặc hướng dẫn vận hành đúng xe.
2. Chọn vị trí đặt thân xe khả thi. Vị trí phải đủ nền chịu tải, khoảng trống quay, lối tiếp cận và khoảng cách an toàn với hố, mép sàn, đường điện hoặc phương tiện khác.
3. Đo cao độ điểm làm việc. Dùng mốc nền tại vị trí đặt xe, không dùng mốc nền khác cao độ nếu chưa quy đổi.
4. Đo khoảng cách ngang. Đối chiếu đúng mốc đo trong catalogue; tính đến khoảng cách từ thân xe đến vật cản và từ vật cản đến điểm thao tác.
5. Đánh dấu điểm lên biểu đồ. Kẻ từ giá trị chiều cao và khoảng cách ngang. Giao điểm phải nằm trong đường bao tương ứng với tải giỏ dự kiến.

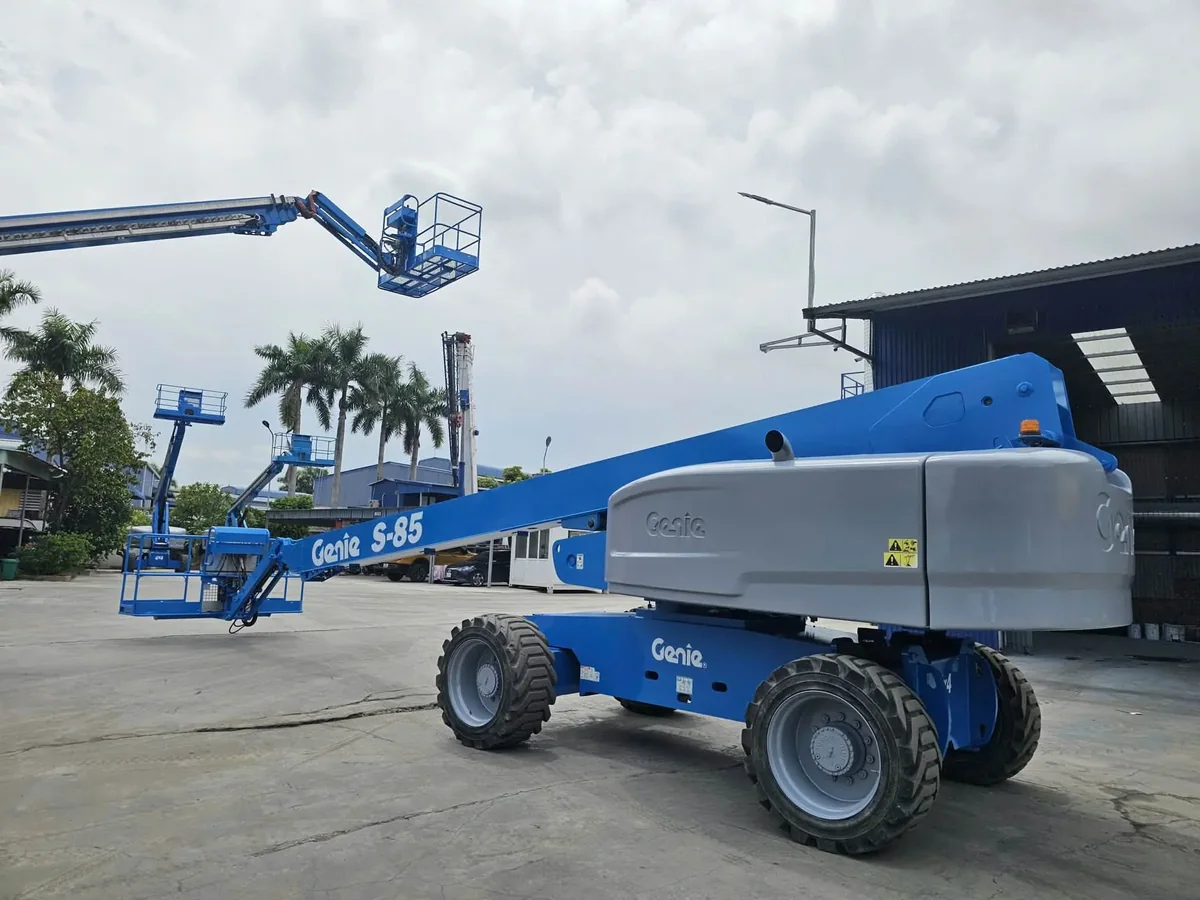

6. Kiểm tra toàn bộ quỹ đạo cần. Không chỉ kiểm tra điểm cuối. Cần dưới, cần trên, jib và giỏ phải đi qua vật cản mà không va chạm.
7. Chừa biên an toàn vận hành. Không chọn model khi điểm làm việc nằm sát đường bao. Sai số đo, độ lún nền, dao động cần và vị trí thao tác thực tế đều cần được tính đến.

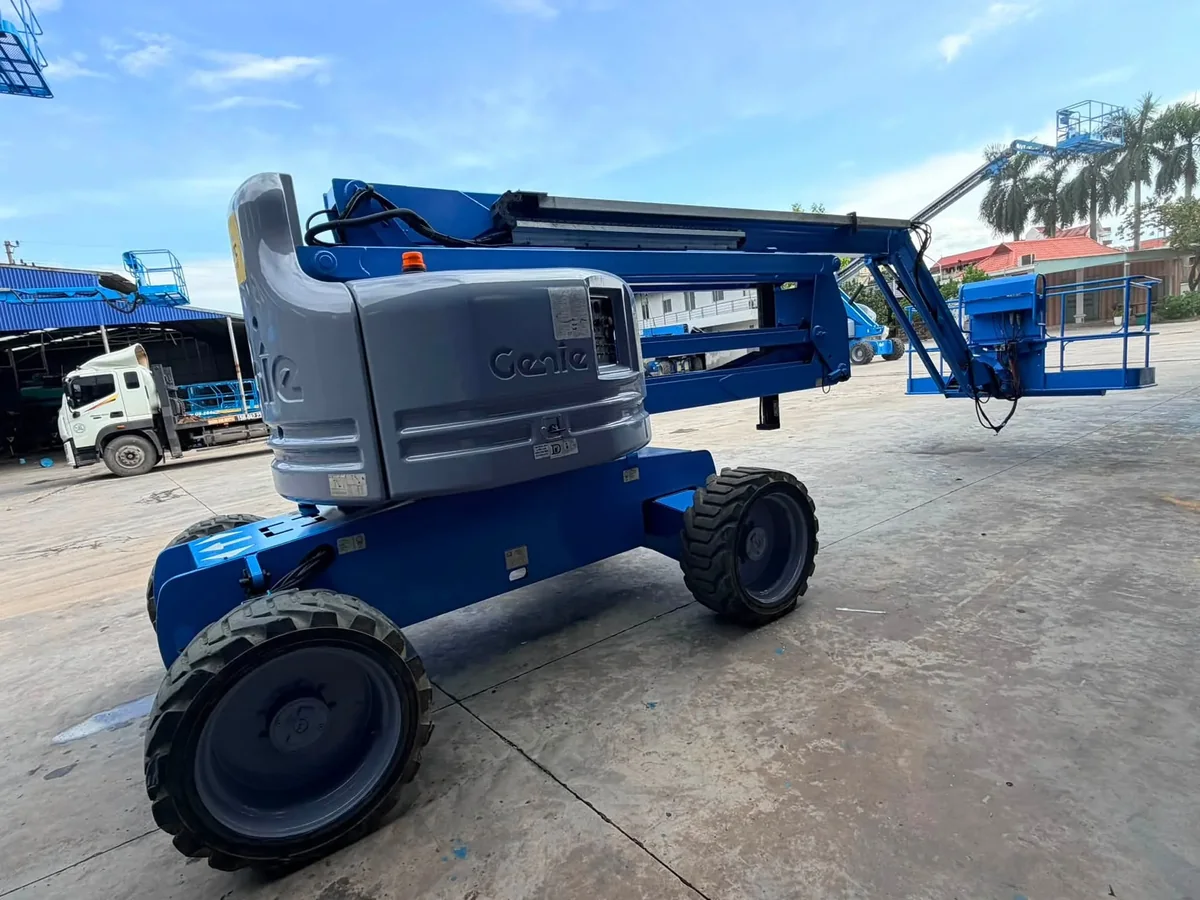

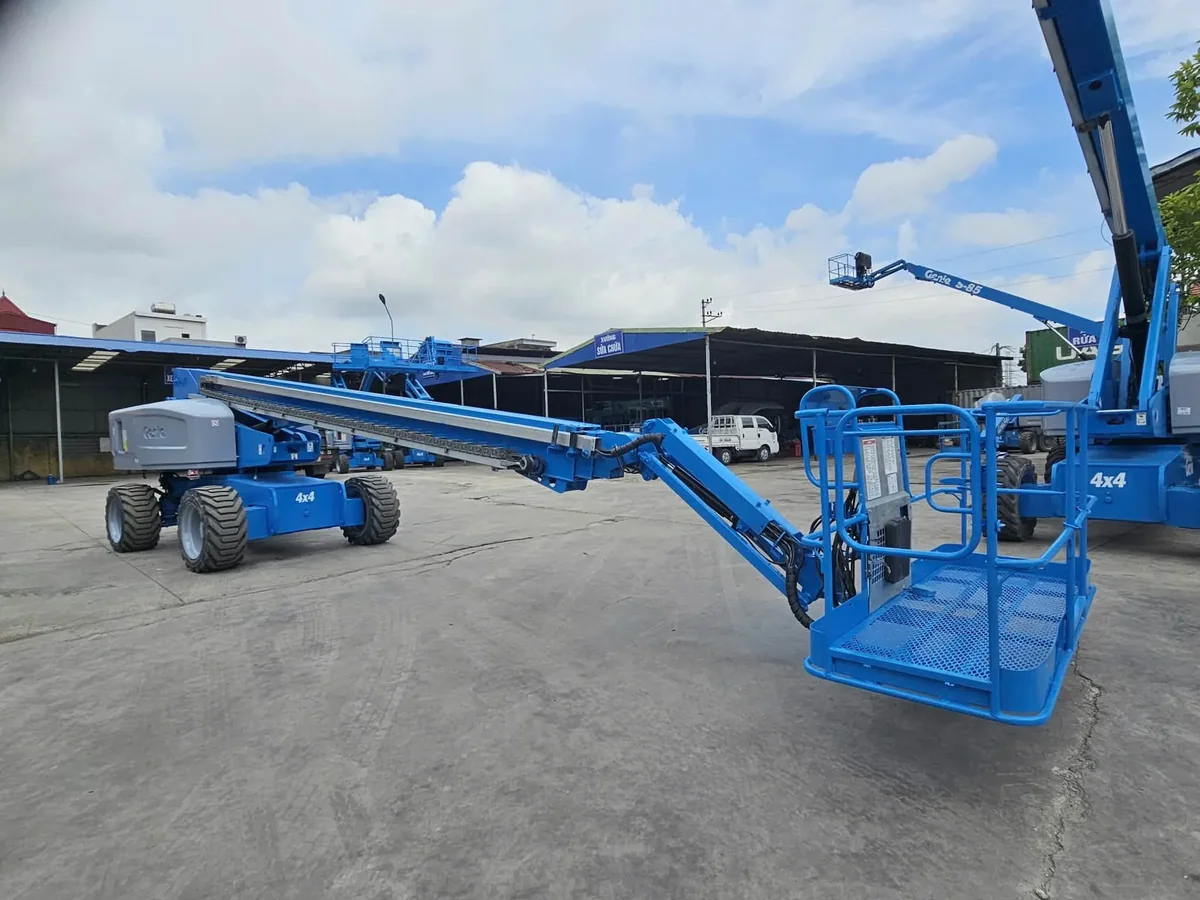

Nếu chưa xác định loại boom phù hợp, xem thêm tổng quan xe nâng người Z-boom và boom cần thẳng. Bài ứng dụng của xe nâng người boom lift hỗ trợ khoanh vùng thiết bị theo môi trường làm việc.

Cách đưa mái che, máy móc và đường ống vào bài toán

Vật cản không phải một điểm mà là một khối có chiều cao, chiều rộng và chiều sâu. Khi khảo sát Z-boom, nên ghi ít nhất bốn mốc: mép gần vật cản, mép xa vật cản, cao độ đỉnh và khoảng trống phía trên. Sau đó kiểm tra cả đường đi của cần lẫn vị trí giỏ ở điểm cuối.

Tình huống mái che

Đo từ vị trí thân xe đến mép mái, chiều rộng mái và cao độ mép trên. Giỏ có thể tiếp cận điểm phía sau mái nhưng cụm cần dưới vẫn có nguy cơ chạm mép nếu quỹ đạo không phù hợp.

Tình huống dây chuyền hoặc máy móc

Ngoài kích thước máy, cần tính vùng cấm vận hành và khoảng cách an toàn. Không đặt xe chỉ dựa trên khoảng trống nhỏ nhất quan sát được khi dây chuyền đang dừng.

Tình huống đường ống và kết cấu thép

Đường ống, dầm và cáp có thể nằm ở nhiều cao độ. Nên lập mặt cắt đơn giản thay vì chỉ đo điểm đích. Nếu không có đủ dữ liệu, cần khảo sát lại trước khi chọn xe.

Để hình dung một model Z-boom theo phân khúc, có thể xem Genie Z-45/25J DC cần khớp gập hoặc Haulotte HA26 RTJ PRO Z-boom. Thông số giữa hai model không dùng thay thế cho nhau.

Những sai lầm khiến chọn sai xe nâng người cần gấp khúc

• Chỉ hỏi chiều cao tối đa mà không đo tầm với ngang.
• Dùng chiều cao mái thay cho cao độ điểm người cần thao tác.
• Đo khoảng cách từ sai mốc so với biểu đồ nhà sản xuất.
• Chỉ đánh dấu điểm cuối, không kiểm tra quỹ đạo của toàn bộ cụm cần.
• Bỏ qua tải của người, dụng cụ và vật tư trong giỏ.
• Dùng biểu đồ của model gần giống hoặc khác đời xe.
• Không chừa biên an toàn khi giao điểm nằm sát đường bao.
• Bỏ qua nền, độ dốc, gió, bán kính quay và vùng quét đuôi xe.

Checklist dữ liệu cần gửi trước khi chọn Z-boom

Sau khi chọn được model theo vùng làm việc, đội vận hành cần đọc nguyên tắc an toàn xe nâng người và hướng dẫn sử dụng của nhà sản xuất. Biểu đồ không thay thế việc đánh giá rủi ro tại hiện trường.
