Xe bơm bê tông đốt cần là xe tải chuyên dụng lắp cần bơm gập nhiều đốt trên thân, đưa bê tông thẳng tới điểm đổ theo cả phương ngang lẫn phương đứng mà không cần dựng đường ống cố định. Bài này giải thích cấu tạo, phân loại theo tầm cần và cách chọn tầm cần 28–47 m theo loại công trình.
Xe bơm bê tông đốt cần là gì?
Xe bơm bê tông đốt cần là tên gọi quen thuộc trong ngành xây dựng dành cho xe bơm bê tông gắn cần (truck-mounted boom pump). Tên gọi "đốt cần" xuất phát từ kết cấu cần bơm gồm nhiều đốt (khúc) gập chồng lên nhau trên thân xe; khi bơm, các đốt cần mở ra và nối tiếp nhau, đưa ống dẫn bê tông tới chính xác vị trí đổ. Cần bơm xoay trên mâm xoay gắn thân xe nên có thể phủ trọn mặt bằng thi công trong bán kính của cần.
Nguyên lý làm việc: bê tông thương mại từ xe trộn được đổ vào phễu tiếp liệu, hệ thống xy-lanh bơm piston hút và đẩy bê tông vào đường ống dọc thân xe, chạy lên đỉnh cần rồi xuống ống mềm cuối cần. Toàn bộ quá trình điều khiển từ tủ điều khiển hoặc bộ điều khiển từ xa, người thao tác đứng cạnh vị trí an toàn vẫn lái được miệng xả.
| Loại thiết bị | Điểm mạnh | Hạn chế chính |
|---|---|---|
| Xe bơm bê tông đốt cần | Đưa bê tông nhanh tới mọi điểm trong bán kính cần, không lắp đặt, di chuyển linh hoạt giữa các công trình | Chi phí đầu tư cao, cần mặt bằng mở chân chống và đường vào tốt |
| Bơm kéo (trailer pump) | Giá thấp, bơm xa bằng đường ống lắp rời | Phải lắp ống, tốn công và thời gian triển khai, không có cần |
| Bơm cố định tại trạm | Phục vụ dòng bê tông liên tục cho công trình lớn cố định | Không di chuyển được, phụ thuộc tuyến ống cố định |

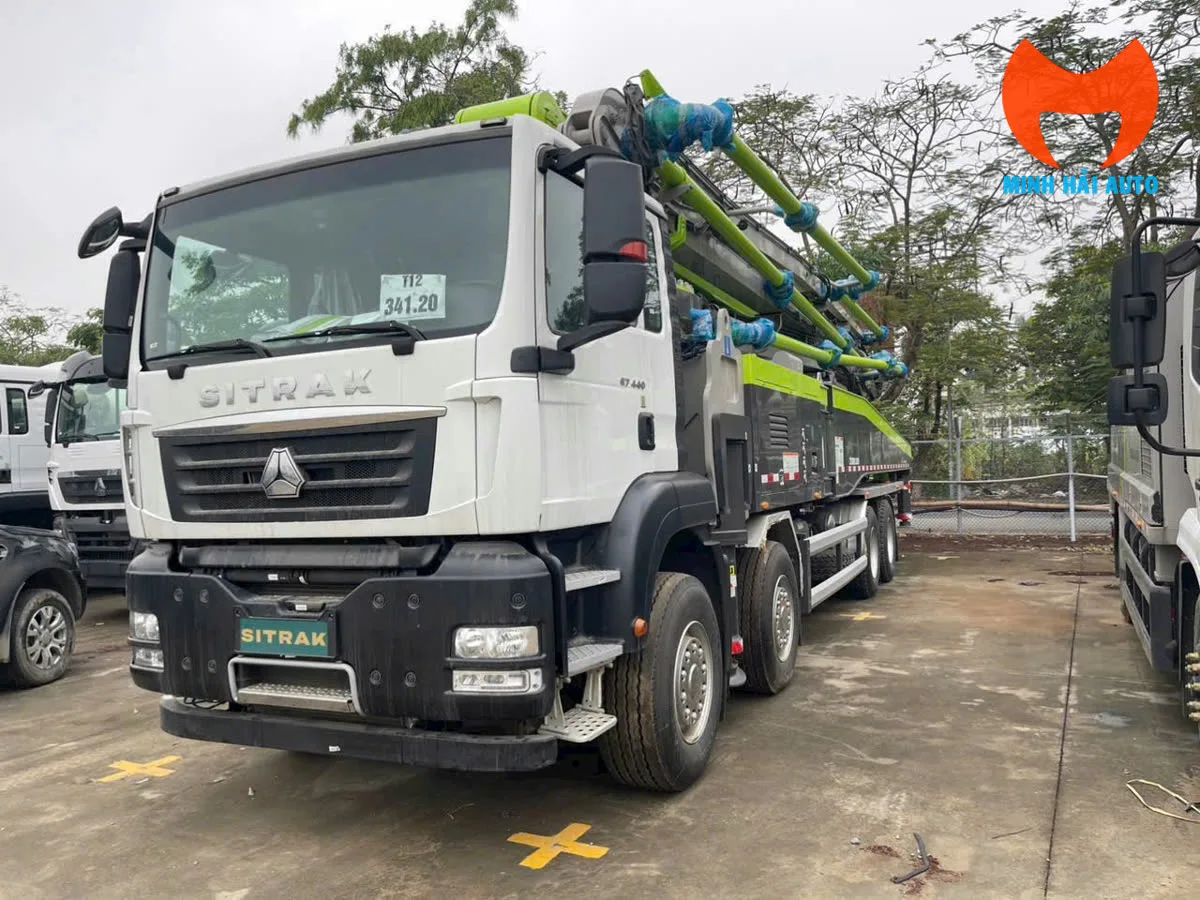

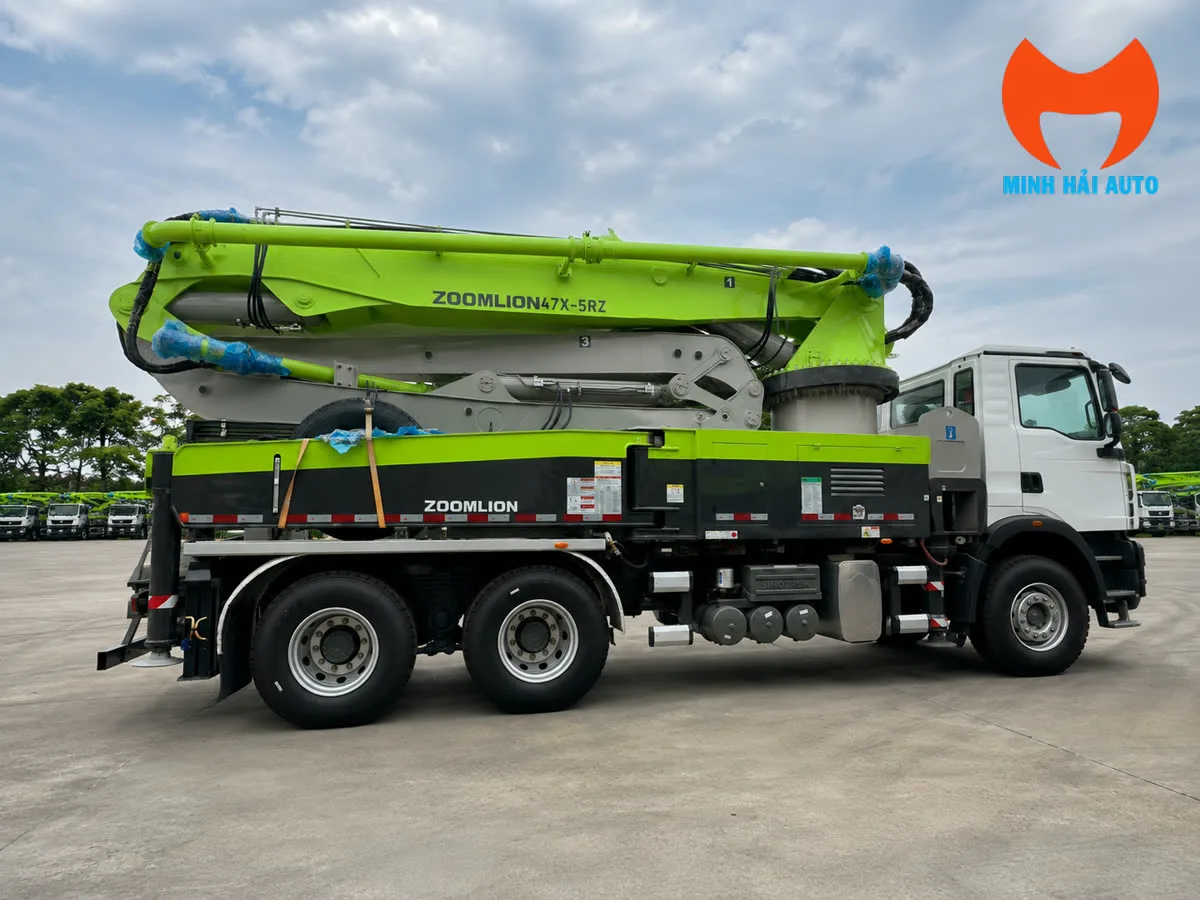

Nhờ khả năng phủ cả diện tích ngang lẫn chiều cao, xe bơm đốt cần là lựa chọn chủ đạo cho cao tầng, khu đô thị, nhà xưởng và các công trình cầu đường có khối lượng bê tông lớn, yêu cầu đổ liên tục. Ảnh đại diện bài viết cho thấy một chiếc cần 5 đốt gập kiểu RZ nằm gọn trên thân xe khi di chuyển — đúng dáng xe bơm đốt cần khi chưa triển khai.
Cấu tạo chính gồm những bộ phận nào

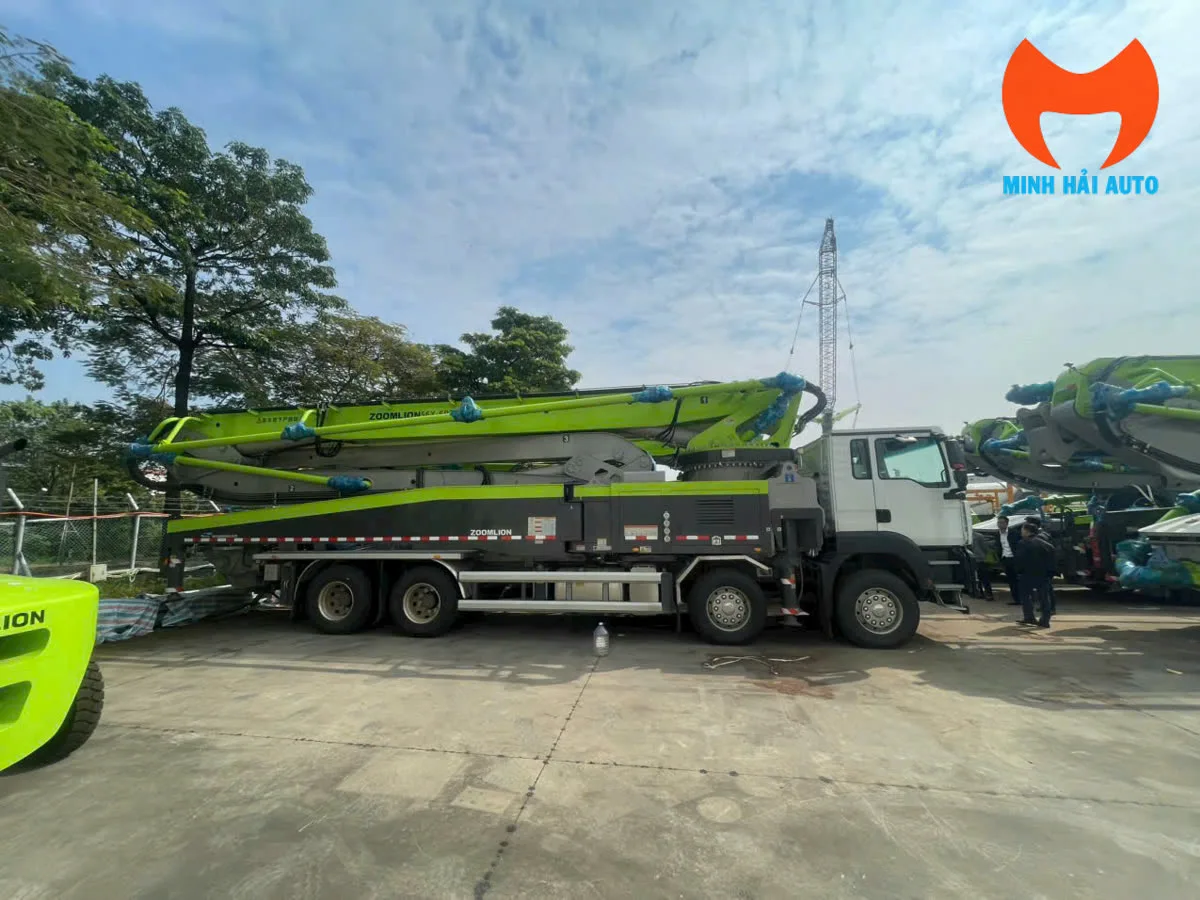

Một chiếc xe bơm bê tông đốt cần gồm hai phần chính: xe cơ sở chở và cụm thiết bị bơm lắp trên thùng. Cụm thiết bị gồm hệ bơm xy-lanh, phễu tiếp liệu, mâm xoay, cần gập nhiều đốt, hệ thống thủy lực và chân chống.
| Bộ phận | Vai trò |
|---|---|
| Xe cơ sở (khung gầm) | Chở cụm thiết bị, di chuyển giữa các công trình; thường dùng nền 4 chân tải nặng |
| Hệ bơm xy-lanh piston | Hút bê tông từ phễu và đẩy vào đường ống với áp suất lớn; quyết định lưu lượng và khoảng cách bơm |
| Phễu tiếp liệu và lưới sàng | Nhận bê tông từ xe trộn, chặn vật lạ, giữ dòng bê tông ổn định vào buồng bơm |
| Mâm xoay | Cho cần bơm quay trọn 360° quanh thân xe để phủ mọi hướng thi công |
| Cần gập nhiều đốt | Mở rộng tầm với theo phương ngang và phương đứng; số đốt càng nhiều, cần càng linh hoạt trong không gian chật |
| Ống dẫn và ống mềm cuối cần | Dẫn bê tông tới điểm đổ; ống mềm cuối cần giúp người thao tác lái miệng xả chính xác |
| Chân chống | Tựa và cân bằng xe khi cần làm việc; phải mở hết cỡ trên mặt nền chắc |
| Tủ điều khiển và điều khiển từ xa | Điều chỉnh lưu lượng, tốc độ gập cần và vị trí miệng xả từ xa |
Phân loại xe bơm bê tông đốt cần
Phân loại theo tầm cần
Cách phân loại phổ biến nhất dựa vào chiều cao tầm với tối đa của cần bơm, ghi ngay trong tên model của hầu hết các hãng. Ví dụ trên dòng Zoomlion, model 38X-5RZ có tầm với cao 38 m, model 43X-5RZ có tầm với cao 43 m.
| Nhóm tầm cần | Dải phổ biến | Công trình thường gặp |
|---|---|---|
| Cần ngắn | Khoảng 21–32 m | Nhà phố liền kề, móng, nhà xưởng thấp, công trình nội đô hẹp |
| Cần trung | Khoảng 33–42 m | Cao tầng 12–20 tầng, khu đô thị, bãi xe nội khu rộng |
| Cần dài | Từ 43 m trở lên | Cao tầng trên 20 tầng, cụm dự án lớn, công trình cần phủ rộng nhiều sàn |
Phân loại theo kiểu gập cần
Kiểu gập cần quyết định hình dáng cần khi mở và không gian cần có để triển khai. Các kiểu gặp nhiều là gập kiểu R, kiểu Z và kiểu RZ kết hợp hai ưu điểm. Kiểu RZ phổ biến trên dòng Zoomlion đang phân phối: cần mở thấp và gọn, phù hợp công trường có chướng ngại phía trên — hai model 38X-5RZ và 43X-5RZ đều chỉ cần khoảng 9–10 m chiều cao trống là mở được cần.
Chọn tầm cần theo công trình như thế nào
Chọn tầm cần trước hết dựa vào chiều cao và tầm ngang cần phủ của công trình, sau đó đối chiếu với điều kiện mặt bằng. Cần dài hơn cho phép phủ rộng hơn nhưng xe cũng dài hơn, nặng hơn, cần nền đường chắc hơn và không gian mở chân chống lớn hơn. Chọn quá tay làm tăng chi phí và khó vào công trường; chọn thiếu lại phải thuê thêm phương án bơm phụ.
| Loại công trình | Định hướng tầm cần |
|---|---|
| Nhà phố, móng, hầm, nhà xưởng một vài tầng | Nhóm cần ngắn 21–32 m đủ phủ, ưu tiên xe gọn để vào đường nội đô |
| Chung cư, văn phòng 12–20 tầng | Nhóm cần trung 33–42 m; đối chiếu tầm ngang để phủ trọn sàn từ một vị trí đỗ |
| Cao tầng trên 20 tầng, dự án lớn nhiều block | Nhóm cần dài từ 43 m trở lên, kết hợp lịch đổ theo block để giảm số lần di chuyển |
| Cầu, cống, công trình âm | Ưu tiên cần gập kiểu RZ với tầm sâu tốt, mở được cần xuống hầm và móng |
Ngoài tầm với, cần kiểm tra "chiều cao mở cần tối thiểu" — khoảng trống phía trên xe để dựng đốt cần đầu tiên. Công trường có dây điện ngang, cây xanh hoặc mái che thì dữ kiện này quyết định xe có triển khai được hay không, không chỉ riêng tầm với tối đa.
Chưa rõ công trình của mình hợp tầm cần bao nhiêu mét? Gửi chiều cao, tầm ngang và ảnh hiện trường qua Hotline/Zalo 033.204.6292 để Minh Hải Auto đối chiếu cấu hình.
Tham khảo cấu hình Zoomlion 38 m và 43 m đang phân phối

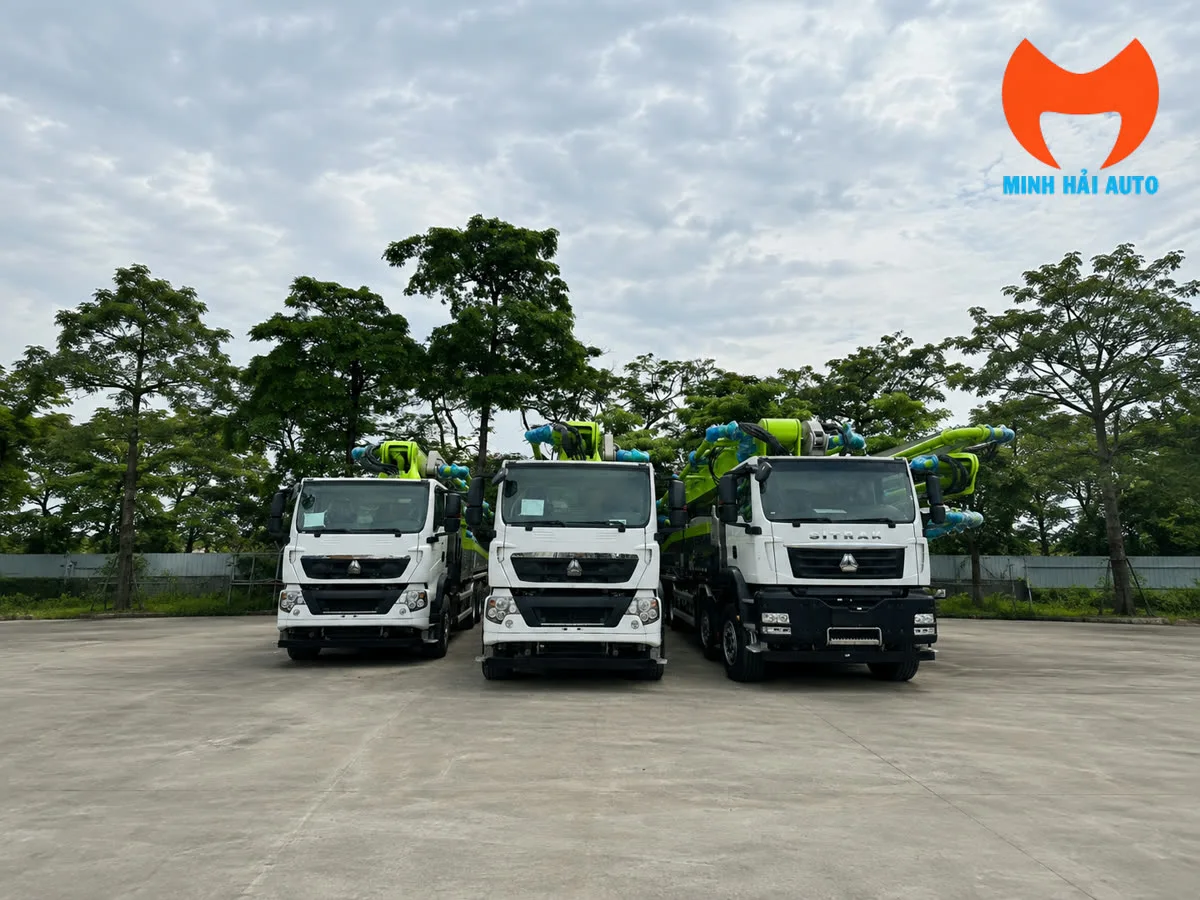

Minh Hải Auto đang phân phối dòng xe bơm bê tông đốt cần Zoomlion với hai tầm cần phổ biến là 38 m và 43 m, có hàng mới và hàng đã qua sử dụng tùy thời điểm kho. Số liệu dưới đây lấy theo hồ sơ của từng model đang bán; thông số chốt theo tem và catalogue của đúng chiếc xe bàn giao.
Zoomlion 38X-5RZ
- Tầm với cao 37,1 m; bán kính ngang 32,75 m; sâu 25,55 m
- Cần 5 đốt gập RZ, mâm xoay 360°, ống dẫn 125 mm
- Lưu lượng lý thuyết 100/60 m³/h
- Chiều cao mở cần tối thiểu 9,82 m
Xem chi tiết: xe bơm bê tông đốt cần Zoomlion 38 mét.
Zoomlion 43X-5RZ
- Tầm với cao 43 m; ngang 39 m; sâu 30,5 m
- Hệ bơm 140/90 m³/h, áp suất 70/110 bar
- Công nghệ Zoomlion – CIFA, ống dẫn 125 mm
- Chiều cao mở cần tối thiểu 9,1 m
Xem chi tiết: xe bơm bê tông 43m Zoomlion 43X-5RZ.
Ngoài hai tầm cần trên, nhóm dự án cần vươn cao hơn có thể đối chiếu xe bơm bê tông 47m MAN KCP48ZX170, với tầm ngang 43,3 m và mặt bằng chân chống lớn hơn. Lưu ý con số lưu lượng trong catalogue là lưu lượng lý thuyết; sản lượng thực tế thấp hơn và phụ thuộc nhịp cấp bê tông từ xe trộn, độ sụt phối liệu, khoảng cách bơm và tình trạng hiện trường.
Kiểm tra gì trước khi đưa xe vào công trường
- Đo chỗ đỗ xe và diện tích mở chân chống đủ rộng theo đúng sơ đồ chân chống của model.
- Kiểm tra tải chịu lực của nền, lấp đầy hố ga, vị trí yếu bằng tấm phân phối tải.
- Xác định chướng ngại phía trên: dây điện, cây xanh, mái che, công trình lân cận trong bán kính cần.
- Đối chiếu chiều cao mở cần tối thiểu của xe với khoảng trống thực tế tại điểm đỗ.
- Bố trí tuyến xe trộn ra vào phễu tiếp liệu thuận chiều, không cắt đường bơm giữa ca.
- Thống nhất độ sụt và phối liệu bê tông thương mại theo khuyến nghị của nhà sản xuất xe bơm.
- Chốt phương án súc rửa ống và ống mềm cuối cần sau mỗi ca bơm để hạn chế tắc.
Câu hỏi thường gặp
Đốt cần trong xe bơm bê tông nghĩa là gì?
"Đốt cần" là cách gọi theo từng khúc cần gập chồng trên thân xe. Xe bơm bê tông đốt cần chính là xe bơm bê tông gắn cần: cần nhiều đốt mở ra nối tiếp nhau để đưa bê tông tới điểm đổ, phân biệt với bơm kéo không có cần và bơm cố định lắp tại trạm.
Nên chọn cần 38 mét hay 43 mét?
Cần 38 m thường đủ cho nhà xưởng, chung cư vừa và nhỏ trong tầm 12–15 tầng; cần 43 m hợp cao tầng trên 15–20 tầng và công trình cần phủ ngang rộng hơn. Quyết định cuối phụ thuộc tầm ngang sàn thi công và điều kiện mặt bằng, nên gửi hiện trường để đối chiếu trước khi chốt.
Lưu lượng 100 m³/h hay 140 m³/h nghĩa là đổ được đúng con số đó mỗi giờ?
Không. Đó là lưu lượng lý thuyết khi bơm ở điều kiện chuẩn. Sản lượng thực tế thấp hơn, phụ thuộc nhịp xe trộn cấp bê tông, độ sụt, khoảng cách và chiều cao bơm cũng như thời gian di chuyển miệng xả giữa các điểm đổ.
Xe bơm đốt cần vào công trường cần chuẩn bị những gì?
Cần chỗ đỗ rộng, nền chắc để mở chân chống hết cỡ, khoảng trống phía trên đủ chiều cao mở cần tối thiểu, tuyến xe trộn ra vào thuận lợi và bê tông thương mại đúng độ sụt. Nên khảo sát hiện trường trước mỗi lần đưa xe vào lần đầu.
