Xe nâng người chân nhện: checklist khảo sát mặt bằng

Xe Nâng Người Chân Nhện Là Gì?

Đây là dòng thiết bị nâng người tự hành có gầm bánh xích, cần nâng dạng khớp gập hoặc kết hợp ống lồng và hệ chân chống bố trí quanh thân xe. Khi di chuyển, cần được gập về tư thế vận chuyển và chân chống thu gọn. Khi làm việc, xe dừng tại vị trí phù hợp, mở chân chống theo hướng dẫn của nhà sản xuất rồi mới vận hành cần và giỏ nâng.

Ưu điểm thực tế nằm ở thân xe tương đối hẹp, khả năng đi qua một số hành lang hoặc cửa công trình và tầm với linh hoạt. Đổi lại, thiết bị cần một vùng đặt chân chống đủ rộng và một mặt nền phù hợp. Kích thước vận chuyển, vùng chân chống, chiều cao làm việc, tầm với ngang và tải trọng giỏ đều thay đổi theo từng model.

Phải Đo Xe Ở Cả Trạng Thái Di Chuyển Và Làm Việc

Khảo sát chỉ ghi chiều rộng cửa thường chưa đủ. Xe có thể qua được đoạn thẳng nhưng mắc tại góc cua, dốc lên xuống, bậc cửa hoặc trần thấp. Tại điểm làm việc, chân chống và quỹ đạo quay của cần lại cần thêm khoảng trống.

Checklist Khảo Sát Mặt Bằng Qua 8 Bước

Bước 1: Xác định đúng model dự kiến sử dụng

Yêu cầu đơn vị cung cấp gửi catalogue hoặc bản vẽ kích thước của đúng xe. Các dữ liệu tối thiểu gồm kích thước khi thu gọn, khối lượng xe, vùng chân chống, chiều cao làm việc, tầm với ngang, tải trọng giỏ và biểu đồ tải. Nếu chưa chốt model, hãy khảo sát hiện trường đủ chi tiết để đơn vị tư vấn lựa chọn sau.

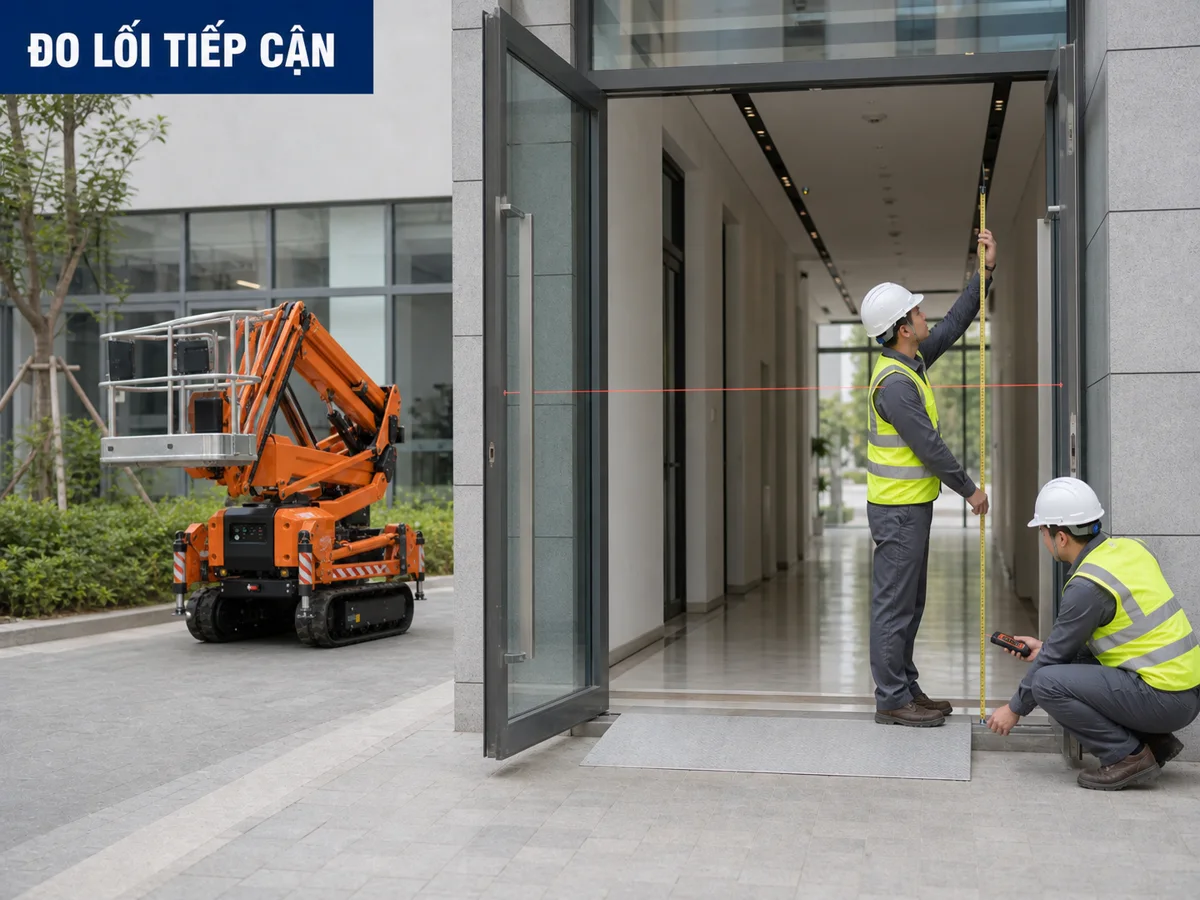

Bước 2: Đo toàn bộ lối tiếp cận

Bắt đầu từ vị trí xe được dỡ khỏi phương tiện vận chuyển đến đúng điểm triển khai. Ghi kích thước cổng, cửa, hành lang, góc cua, trần thấp và khoảng quay đầu. Ảnh chụp nên có thước đo trong khung hình để tránh nhầm tỷ lệ.

Bước 3: Kiểm tra dốc, bậc và thay đổi cao độ

Đánh dấu bậc cửa, rãnh thoát nước, dốc tầng hầm, đoạn gãy dốc và bề mặt trơn. Khả năng leo dốc hoặc vượt chướng ngại phải đối chiếu tài liệu nhà sản xuất; không suy đoán chỉ vì xe dùng bánh xích.

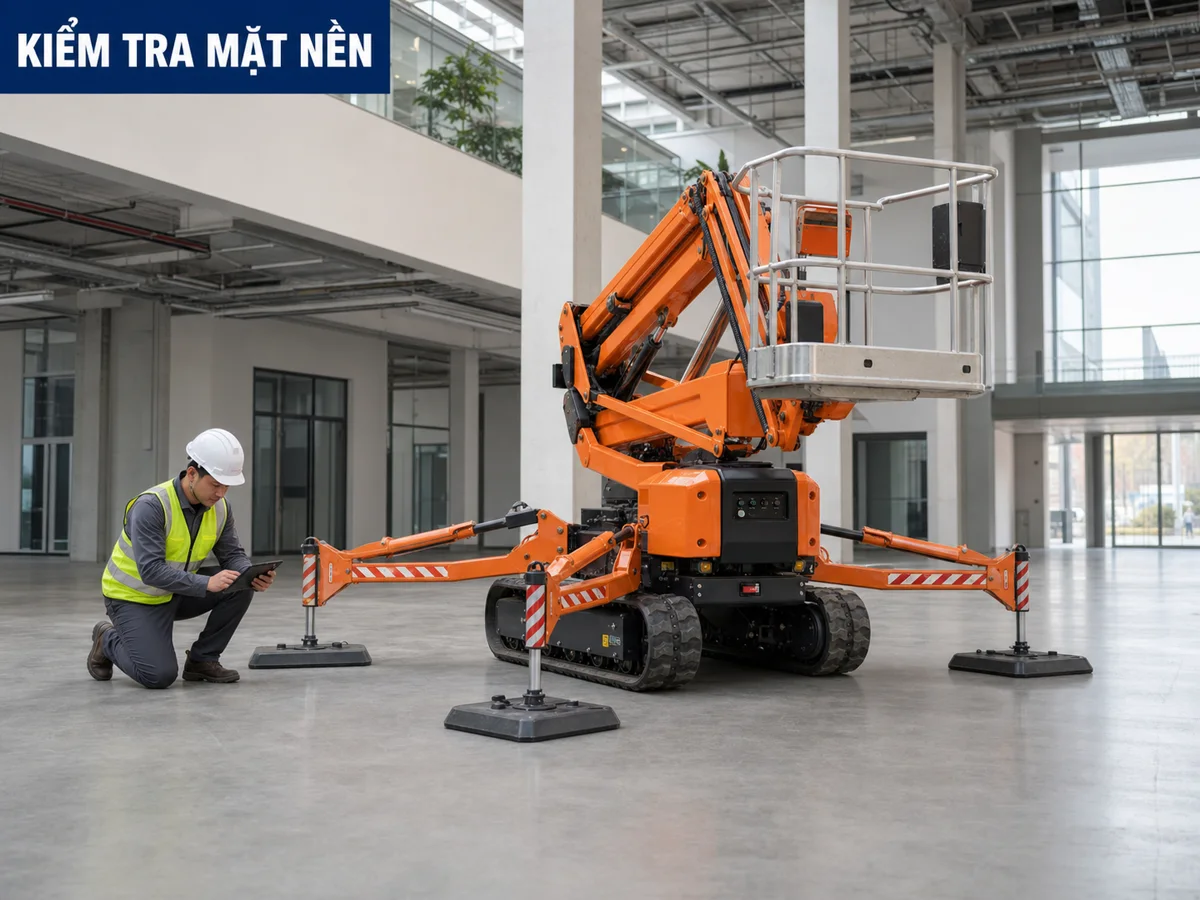

Bước 4: Xác minh khả năng chịu tải của nền

Ghi rõ xe làm việc trên bê tông, gạch, sàn nhà xưởng, đất, cỏ hay nền hoàn thiện. Với sàn có tầng hầm, hố kỹ thuật hoặc kết cấu ngầm bên dưới, cần người phụ trách kết cấu xác nhận tải cho phép. Tải tác dụng qua chân chống không phân bố giống tải khi xe đang chạy.

Bước 5: Vạch vùng mở chân chống và tấm kê

Dùng kích thước triển khai trong bản vẽ để đánh dấu trực tiếp trên nền. Kiểm tra từng chân có vướng tường, bồn cây, dây chuyền, mép sàn hoặc lối thoát hiểm không. Vật liệu và kích thước tấm kê phải theo hướng dẫn của nhà sản xuất và biện pháp đã được phê duyệt.

Bước 6: Lập bản đồ vật cản và vùng làm việc

Đánh dấu mái, dầm, đường ống, kính, cành cây, thiết bị sản xuất và đường dây điện. Người khảo sát cần ghi cả chiều cao đứng và khoảng cách ngang từ tâm đặt xe đến điểm thao tác. Mọi khoảng cách an toàn với nguồn điện phải tuân thủ quy định áp dụng tại công trường và biện pháp do người có thẩm quyền phê duyệt.

Bước 7: Tổ chức vùng cấm và luồng giao thông

Xác định vị trí rào chắn, người cảnh giới, lối đi bộ, đường xe nâng hàng và khu vực có vật rơi. Nếu công trình vẫn hoạt động, cần thống nhất khung giờ thi công, phương án cô lập vùng nâng và đầu mối điều phối tại hiện trường.

Bước 8: Chuẩn bị vận chuyển, nguồn điện và cứu hộ

Kiểm tra vị trí xe chở thiết bị dừng đỗ, cách lên xuống xe, thời gian sạc hoặc nguồn điện nếu cấu hình yêu cầu. Trước khi làm việc phải có người vận hành được phân công, kiểm tra trước ca và phương án hạ giỏ hoặc xử lý tình huống khẩn cấp theo tài liệu của đúng thiết bị.

Có thể tham khảo thêm nguyên tắc kiểm tra trước ca và kiểm tra vùng làm việc trong Aerial Lifts Fact Sheet của OSHA. Đây là tài liệu tham khảo quốc tế; việc triển khai tại Việt Nam vẫn phải theo hướng dẫn nhà sản xuất và quy định áp dụng cho công trình thực tế.

Đối Chiếu Nhanh: Đi Lọt Nhưng Có Làm Việc Được Không?

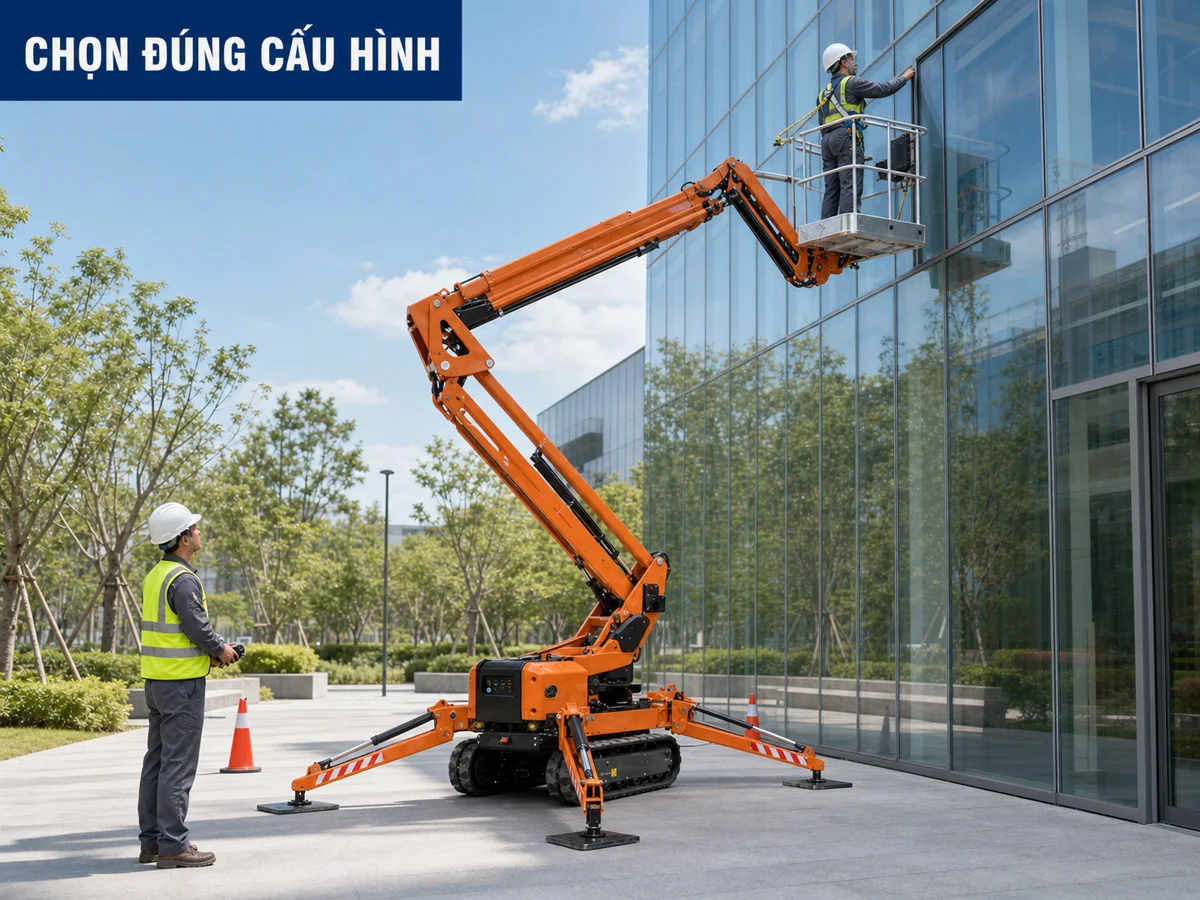

Chọn Chiều Cao Và Cấu Hình Theo Vùng Làm Việc

Con số 22 m, 27 m hay 30 m thường là chiều cao làm việc danh nghĩa của một cấu hình cụ thể, không phải mọi vị trí trong vùng đó đều đạt cùng tải trọng và tầm với. Cần đặt điểm thao tác lên biểu đồ làm việc của đúng model, tính cả khoảng cách ngang, người, dụng cụ và vật tư mang trong giỏ.

Nếu cần so sánh nhóm chiều cao lớn hơn, có thể đối chiếu trang xe chân nhện Zoomlion ZX27AE 27 m và xe chân nhện Cela DT30 30 m. Danh mục xe nâng người giúp xem thêm các dạng thiết bị trước khi chốt phương án.

Bảy Sai Lầm Thường Gặp Khi Khảo Sát

1. Chỉ đo chiều rộng cửa mà bỏ qua chiều cao, góc cua và đoạn gãy dốc.
2. Dùng kích thước của một model khác để xác nhận xe sẽ đi lọt.
3. Cho rằng bánh xích cao su phù hợp với mọi loại sàn hoàn thiện.
4. Không kiểm tra tầng hầm, hố ga, rãnh kỹ thuật hoặc mép sàn dưới vị trí chân chống.
5. Chỉ quan tâm chiều cao tối đa mà không đo tầm với ngang đến điểm làm việc.
6. Bỏ qua vùng quay cần, đường điện, dầm, kính và luồng người qua lại.
7. Đưa xe đến công trình rồi mới bàn phương án dỡ xe, rào chắn và hạ giỏ khẩn cấp.

Một bản khảo sát tốt phải cho phép người tư vấn kết luận rõ: xe nào vào được, đặt ở đâu, mở chân theo hướng nào và điểm làm việc có nằm trong biểu đồ tải hay không. Nếu một dữ liệu chưa xác nhận, nên ghi “cần kiểm tra tại hiện trường” thay vì tự suy đoán.

Thông Tin Nên Gửi Khi Yêu Cầu Tư Vấn

Những Công Việc Phù Hợp Với Xe Nâng Người Chân Nhện

Thiết bị thường được cân nhắc khi bảo trì mặt dựng kính, thi công trần sảnh, sửa chữa hệ thống cơ điện, vệ sinh nhà xưởng, lắp biển quảng cáo, cắt tỉa cây hoặc làm việc trong sân vườn có lối vào hạn chế. Hiệu quả phụ thuộc việc chọn đúng model và tổ chức mặt bằng, không chỉ phụ thuộc chiều cao ghi trên tên xe.

Trước ngày thi công, đơn vị sử dụng cần đối chiếu catalogue, tem thiết bị, tình trạng kiểm định, hướng dẫn vận hành, hồ sơ người vận hành, biện pháp thi công và yêu cầu riêng của công trường. Điều kiện thời tiết, tải giỏ và giới hạn vận hành phải theo đúng tài liệu của nhà sản xuất.
