Cẩu Gập Palfinger: 9 Điểm Kiểm Tra Khi Nhận Xe

Cẩu Gập Palfinger Lắp Trên Xe Tải Là Gì?

Cẩu gập dùng các đoạn cần và khớp nối để mở ra khi làm việc, sau đó thu gọn về gần trụ cẩu. Trên xe tải, cẩu thường được bố trí sau cabin hoặc tại vị trí được thiết kế riêng; phía sau là thùng hàng, sàn chở máy hoặc kết cấu chuyên dùng. Vị trí lắp cuối cùng phải được tính theo model cẩu, xe nền, phân bố tải trục, chiều dài thùng và hồ sơ cải tạo.

Trang chính thức của Palfinger về dòng cẩu gập cho biết thiết bị có thể dùng trên xe tải và kết hợp phụ kiện theo ứng dụng. Với xe hoàn thiện tại Việt Nam, khách hàng vẫn cần kiểm tra đúng cấu hình đặt hàng, không lấy mô tả chung của một dòng cẩu để thay cho catalogue và load chart của model cụ thể.

Nếu cần xem nhóm sản phẩm thương mại hiện có, khách hàng có thể tham khảo trang cẩu gập Palfinger lắp trên xe tải và xe đầu kéo của Minh Hải Auto.

Để so sánh thêm các dải model và kiểu lắp, khách hàng có thể xem danh mục cẩu gấp khúc robot.

Vì Sao Phải Kiểm Tra Kỹ Khi Nhận Xe?

Xe tải gắn cẩu là một tổ hợp gồm nhiều hệ thống. Chỉ cần sai model cẩu, thiếu một đoạn cần, khác kiểu chân chống hoặc thay đổi kích thước thùng cũng có thể làm cấu hình nhận được không còn giống phương án đã chốt. Vì vậy, biên bản bàn giao nên ghi theo hạng mục và kèm bằng chứng nhận diện, thay vì chỉ ghi chung “xe mới, hoạt động bình thường”.

Khả năng nâng của cẩu thay đổi theo bán kính làm việc. Người mua nên đối chiếu kiện hàng nặng nhất, vị trí đứng xe và điểm đặt hàng xa nhất với load chart. Bài cách chọn xe tải gắn cẩu theo tải nâng và tầm với giải thích rõ vì sao tải lớn nhất ở tầm gần không đại diện cho mọi vị trí làm việc.

9 Điểm Kiểm Tra Cẩu Gập Palfinger Khi Nhận Xe

Checklist dưới đây phù hợp cho bước kiểm tra bàn giao ban đầu. Tùy hợp đồng, model cẩu và loại xe nền, danh sách có thể cần bổ sung thêm hạng mục kỹ thuật hoặc hồ sơ chuyên ngành.

Nhóm 1–3: Đúng thiết bị, đúng xe nền, đúng bệ lắp

1. Tem cẩu và serial: chụp rõ nameplate, model, serial, năm sản xuất và các nhãn cảnh báo; đối chiếu với hợp đồng, packing list, catalogue và tài liệu bàn giao.
2. Xe nền: kiểm tra số khung, model, cấu hình trục, lốp, cabin, tải trọng và các thông tin nhận diện theo chứng từ xe; không chỉ đối chiếu bằng tên thương mại.

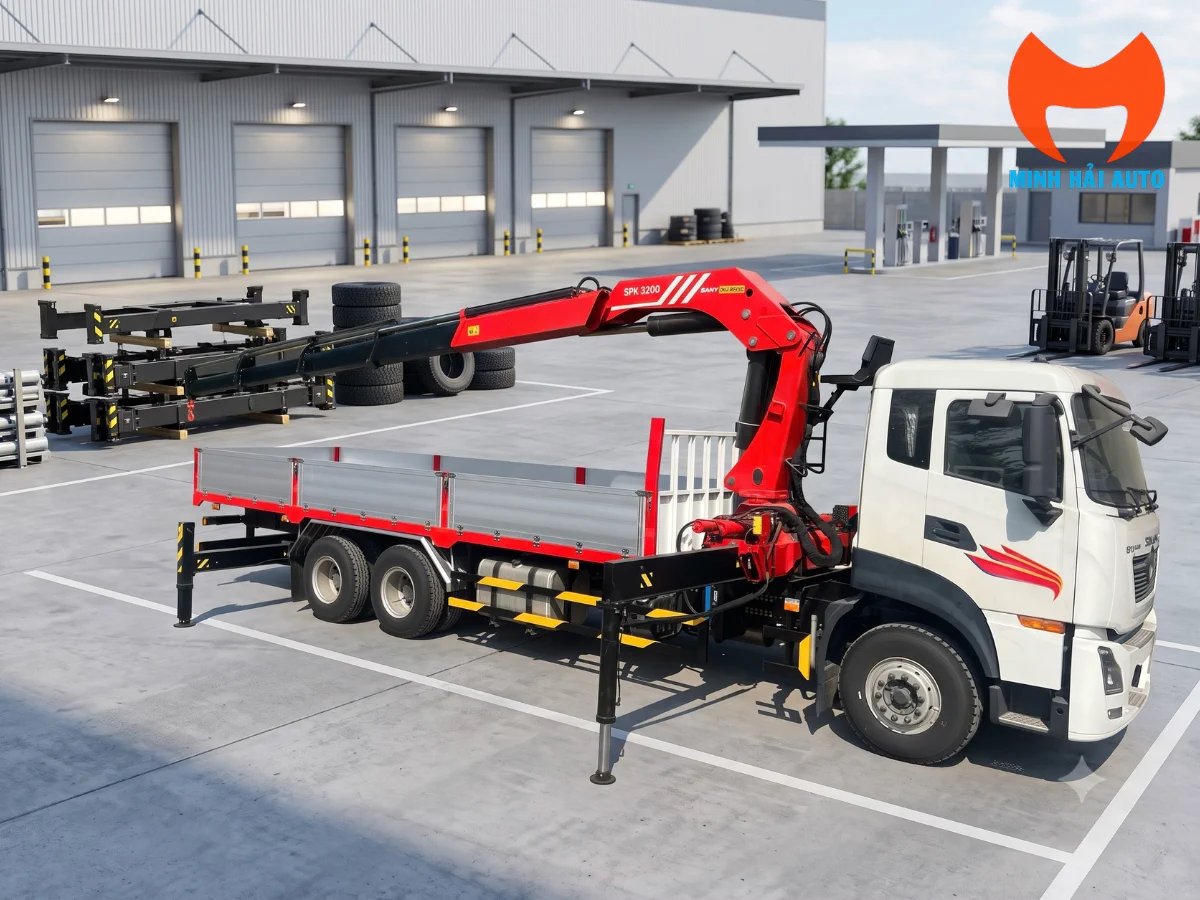

3. Bệ cẩu và khung phụ: quan sát vị trí lắp, liên kết, bu lông, đường hàn, bề mặt sơn, khoảng hở và dấu hiệu cọ chạm; hồ sơ thiết kế phải tương ứng với tổ hợp xe - cẩu thực tế.

Nhóm 4–6: Chân chống, thủy lực và vùng gập cần

4. Chân chống: thử vươn/thu theo quy trình, kiểm tra khóa, xi lanh, ống dầu, tấm kê và độ đồng đều; phạm vi làm việc phải đối chiếu theo tài liệu của đúng model.
5. Hệ thủy lực và PTO: quan sát mức dầu, đầu nối, tuyến ống, vị trí kẹp giữ, rò rỉ, tiếng động và nhiệt bất thường trong lần chạy thử do kỹ thuật viên hướng dẫn.
6. Khoảng gập và vùng quay: mở/thu cần ở tốc độ thấp, kiểm tra khoảng hở với nóc cabin, thành thùng, dầm chân chống, ống xả, đèn và phụ kiện trên xe.

Nhóm 7–9: Điều khiển, thùng hàng và hồ sơ

7. Điều khiển và cảnh báo: kiểm tra tay điều khiển, ký hiệu thao tác, dừng khẩn cấp, đèn/còi hoặc hệ thống giới hạn theo trang bị của đúng model; yêu cầu hướng dẫn trực tiếp.
8. Thùng và trang bị thân xe: đo kích thước, kiểm tra sàn, thành/bửng, khóa, điểm buộc hàng, đèn phản quang, cản và các chi tiết đã ghi trong hợp đồng.
9. Hồ sơ bàn giao: nhận đủ catalogue, load chart, hướng dẫn vận hành/bảo dưỡng, chứng từ thiết bị, hồ sơ lắp đặt, đăng ký/đăng kiểm hoặc giấy tờ liên quan theo phạm vi hợp đồng.

Hai trang Palfinger PK 23500 và Palfinger PK 32080 giúp người mua hình dung cách các model khác nhau có bảng tải và cấu hình riêng. Không dùng số liệu của model này để thay cho model khác khi chưa đối chiếu tem và hồ sơ.

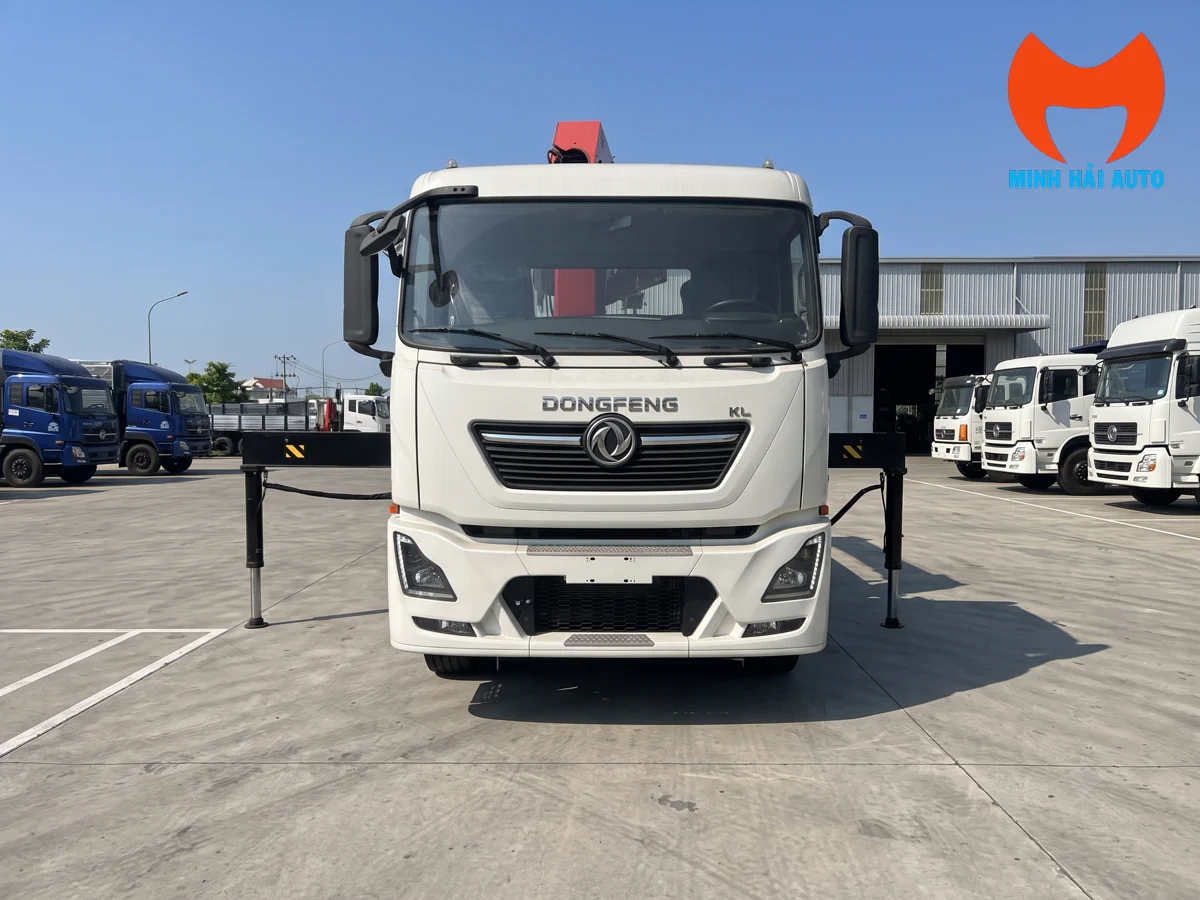

Kiểm Tra Chân Chống Và Mặt Bằng Làm Việc

Không đánh giá chân chống chỉ bằng số lượng

Hai xe cùng có chân chống trước và sau vẫn có thể khác nhau về chiều rộng dầm, kiểu vươn, hành trình xi lanh, hệ thống khóa và vùng làm việc được phép. Khi bàn giao, cần yêu cầu kỹ thuật viên chỉ rõ cách mở, cách khóa, vị trí tấm kê, giới hạn mặt nền và các cảnh báo của model.

• Quan sát ty xi lanh, ống mềm, đầu nối và điểm kẹp giữ; ghi nhận ngay nếu có vết dầu, móp, cọ xát hoặc lắp xoắn ống.
• Kiểm tra chân hạ đều, không tụt bất thường khi giữ trạng thái theo quy trình kiểm tra của nhà cung cấp.
• Xác nhận tấm kê đi kèm và cách đặt trên nền phù hợp; không kê chân chống lên nắp hố, mép rãnh hoặc vùng nền chưa đánh giá.
• Không di chuyển xe khi chân chống, cần hoặc phụ kiện chưa được thu và khóa đúng vị trí vận chuyển.

Phạm vi cẩu được phép làm việc theo từng hướng phải xem trên tài liệu của cấu hình cụ thể. Việc có bốn chân chống không đồng nghĩa tải nâng giống nhau ở mọi bán kính và mọi phía của xe.

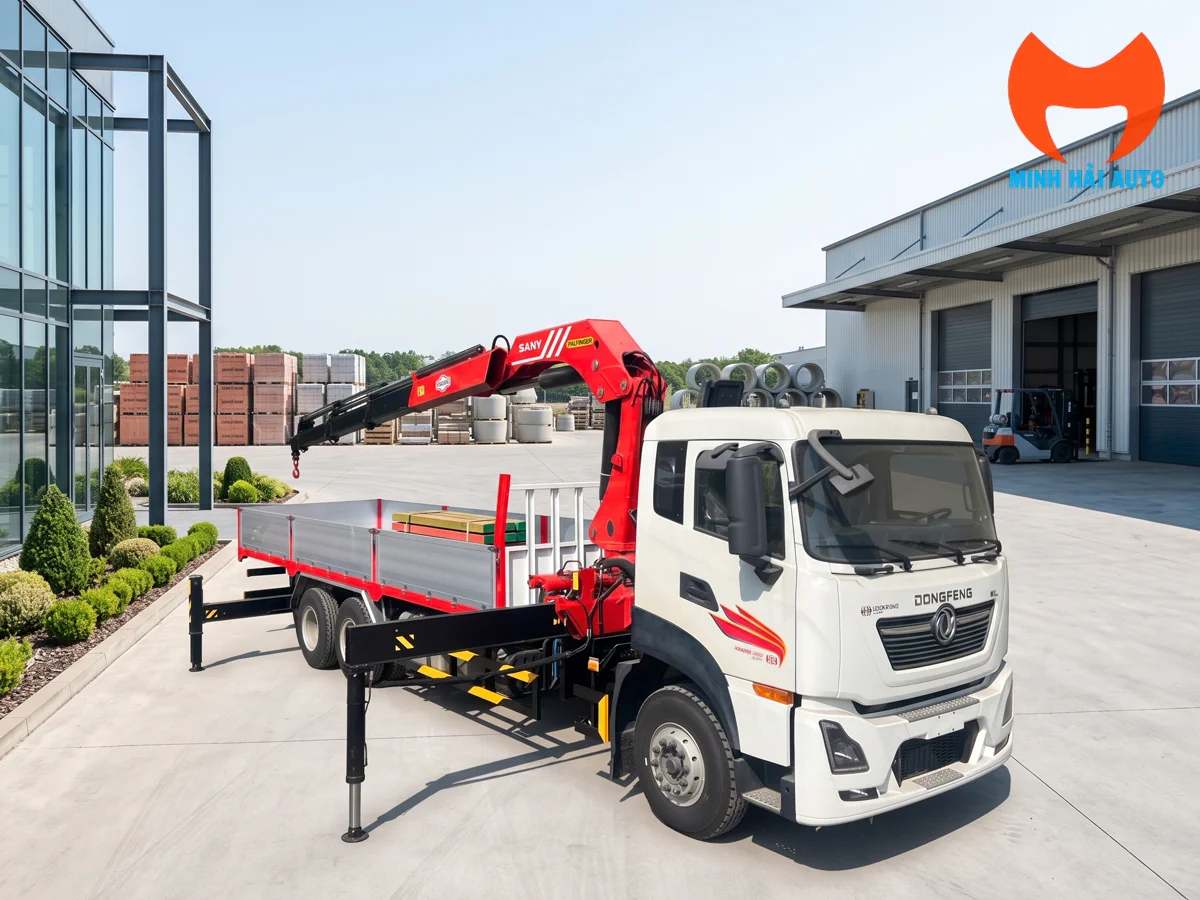

Thử Gập Mở Cần Và Chạy Không Tải

Thử chức năng theo trình tự do kỹ thuật viên hướng dẫn

Buổi bàn giao nên có phần giới thiệu các điều khiển, trạng thái khởi động PTO, thao tác chân chống, mở cần, quay, thu cần, khóa vận chuyển và dừng khẩn cấp. Người nhận cần quay video toàn bộ quá trình và ghi lại điều kiện thử để dùng khi đào tạo nội bộ.

• Chạy từng chuyển động ở tốc độ thấp, quan sát độ êm và các tiếng động khác thường.
• Kiểm tra ống dầu không bị kéo căng, gập góc, xoắn hoặc cọ vào cạnh kim loại khi cần di chuyển.
• Quan sát khoảng hở tại nóc cabin, thùng, dầm chân chống và các chi tiết gắn thêm trên xe.
• Xác nhận vị trí gập cuối, chốt/khóa vận chuyển và đèn cảnh báo theo trang bị thực tế.
• Chỉ thực hiện thử tải khi có kế hoạch, tải thử, mặt bằng, nhân sự và quy trình được phê duyệt phù hợp.

Hồ Sơ Bàn Giao Cần Nhận

Kiểm tra tài liệu theo đúng phạm vi hợp đồng

Hồ sơ không chỉ phục vụ đăng ký hoặc đăng kiểm. Catalogue, load chart và hướng dẫn bảo dưỡng còn là căn cứ để đào tạo vận hành, lập kế hoạch nâng, đặt phụ tùng và xử lý sự cố sau này. Tên model và serial trên từng tài liệu phải khớp với thiết bị đang lắp trên xe.

Khách hàng đang cân nhắc nền xe Dongfeng có thể xem cấu hình xe tải Dongfeng gắn cẩu gập Palfinger PK 16002 để hình dung cách trình bày xe nền, cẩu và thùng. Thông số của xe đặt mua vẫn phải chốt lại theo hợp đồng và hồ sơ thực tế.

Dấu Hiệu Cần Dừng Bàn Giao Để Kiểm Tra Lại

Không ký nhận hoàn tất khi còn sai khác chưa được ghi nhận

Nếu phát hiện một trong các dấu hiệu dưới đây, nên lập biên bản hiện trạng, chụp ảnh/video và yêu cầu đơn vị cung cấp giải thích hoặc khắc phục trước khi xác nhận hoàn tất:

• Model, serial, năm sản xuất hoặc phụ kiện không khớp hợp đồng và chứng từ.
• Không có load chart đúng model, không đọc rõ tem cẩu hoặc tài liệu bị thiếu trang quan trọng.
• Bệ cẩu, khung phụ, chân chống hoặc thùng có dấu hiệu lệch, cọ chạm, nứt sơn, biến dạng hay liên kết chưa hoàn thiện.
• Hệ thủy lực rò dầu, ống bị xoắn/cọ, tiếng động bất thường hoặc chuyển động không đều trong lần thử.
• Cần khi gập hoặc quay tiến gần cabin, thùng, đèn, ống xả hay phụ kiện hơn khoảng được thiết kế.
• Thông số khối lượng, tải chở, kích thước thùng hoặc hồ sơ đăng ký/đăng kiểm chưa thống nhất.
