Gầm xích là một trong những khu vực cần xem kỹ nhất khi mua xe cẩu bánh xích đã qua sử dụng. Các chi tiết như bản xích, chốt, bạc, bánh sao, bánh dẫn hướng và con lăn làm việc trực tiếp với nền công trường; mức độ mòn tại đây ảnh hưởng đến khả năng di chuyển, độ ổn định và chi phí sửa chữa sau khi nhận máy.

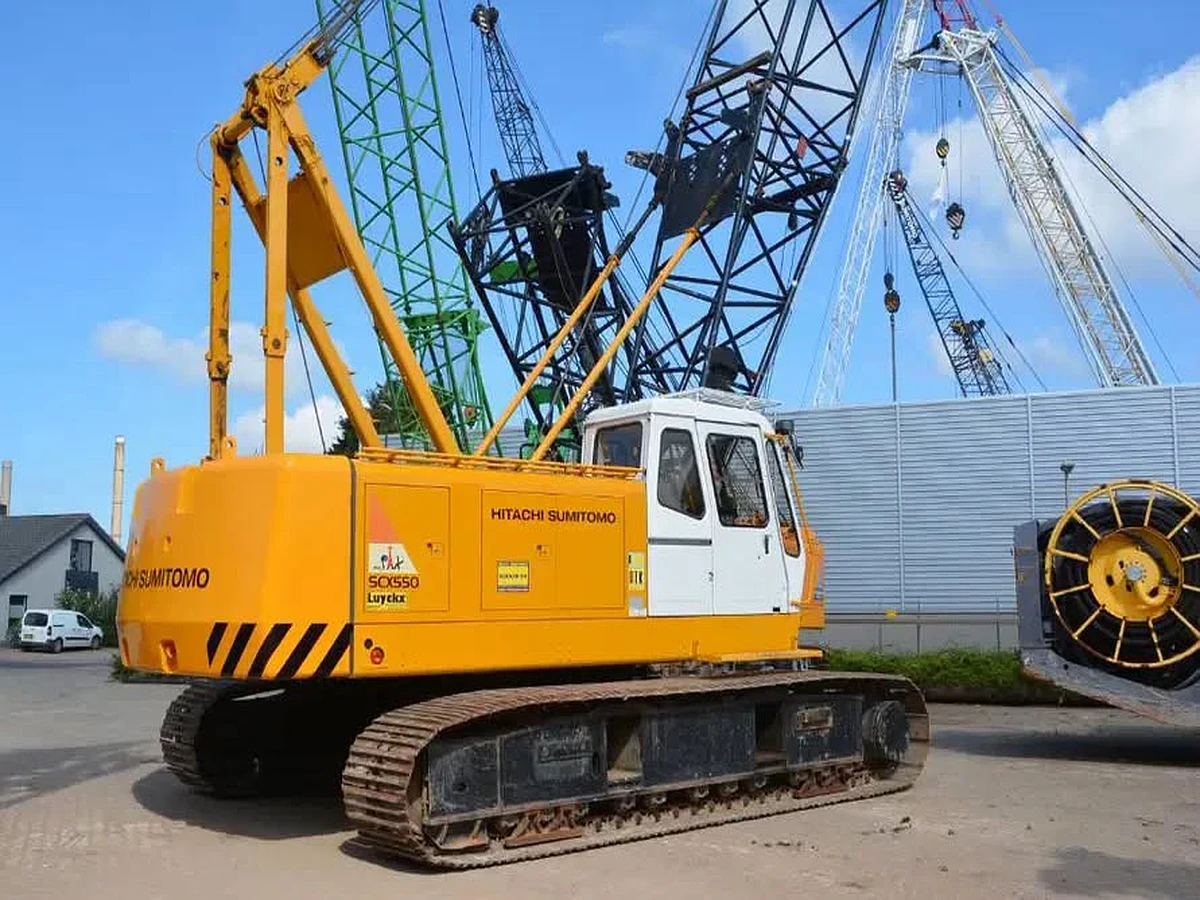

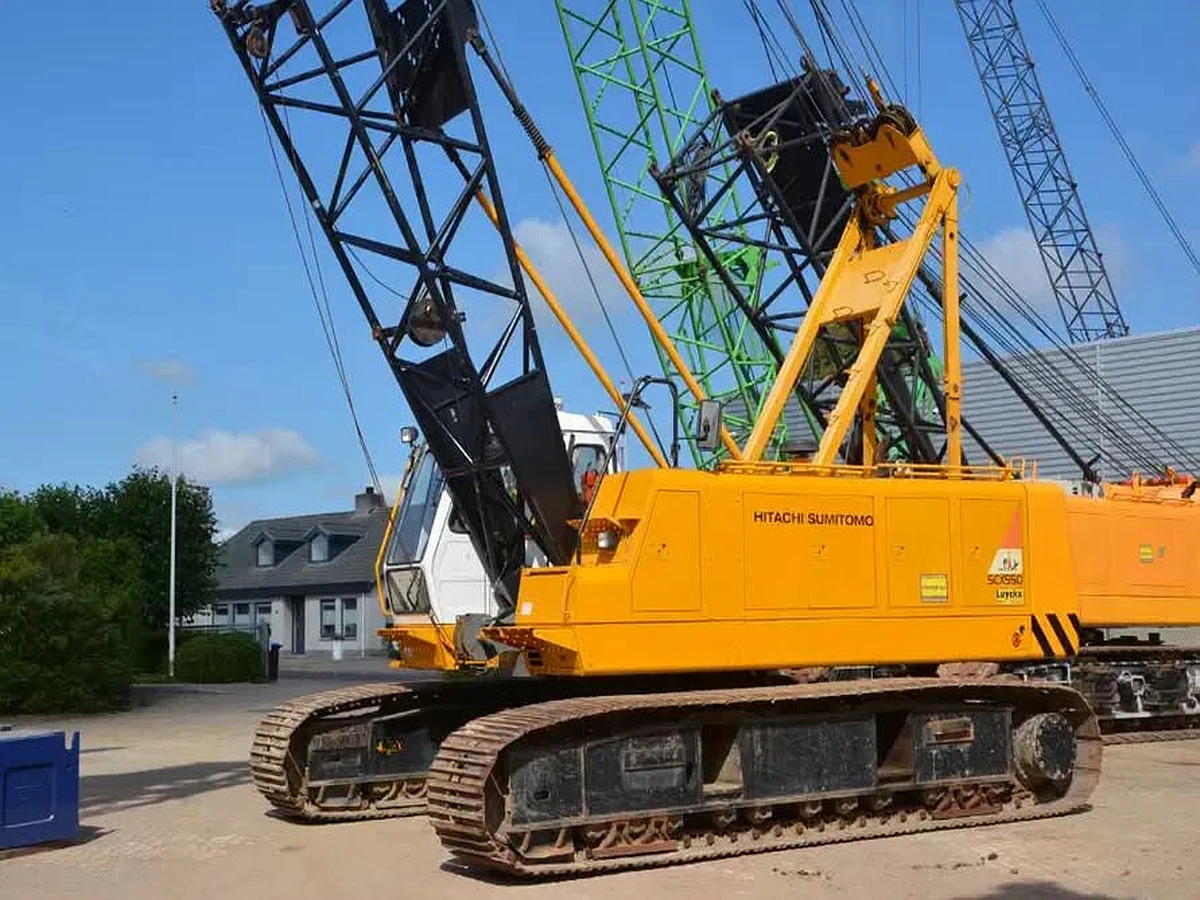

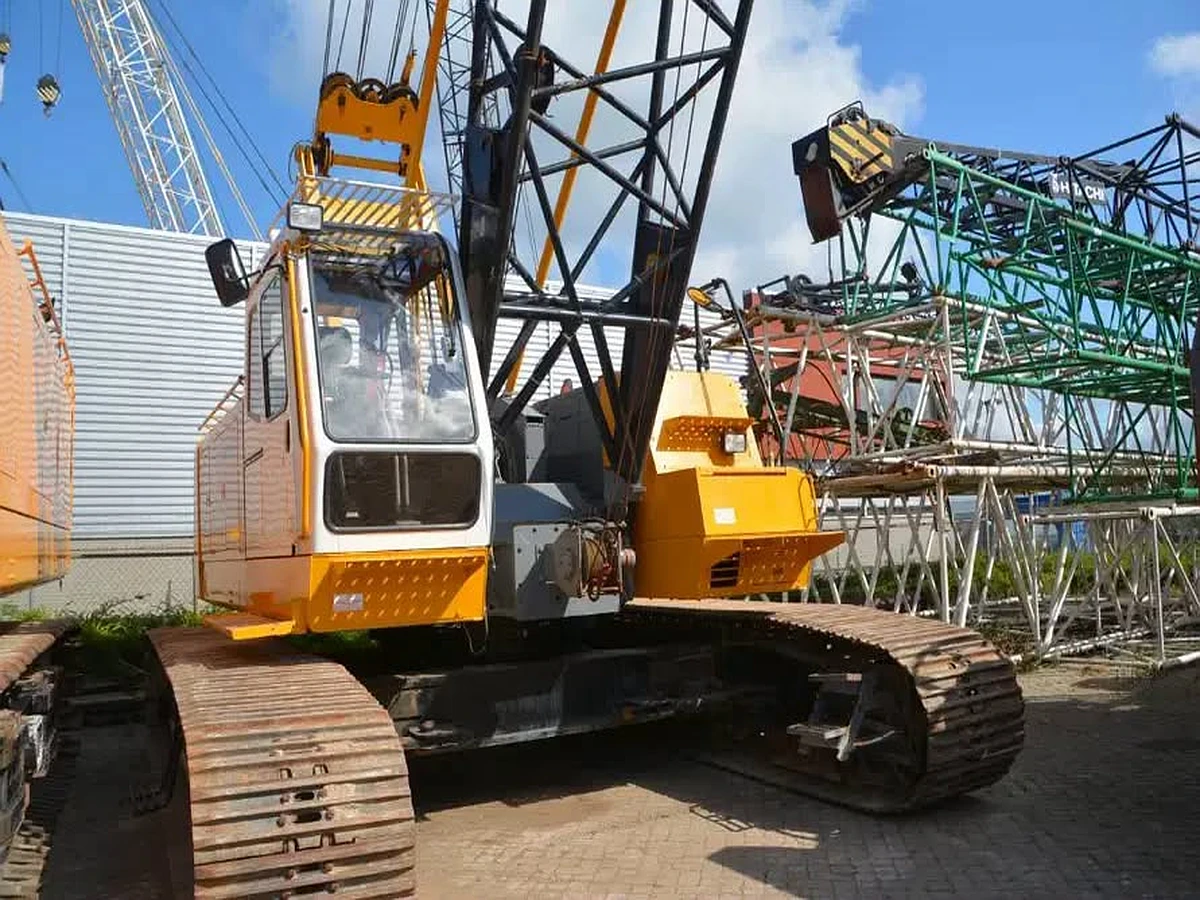

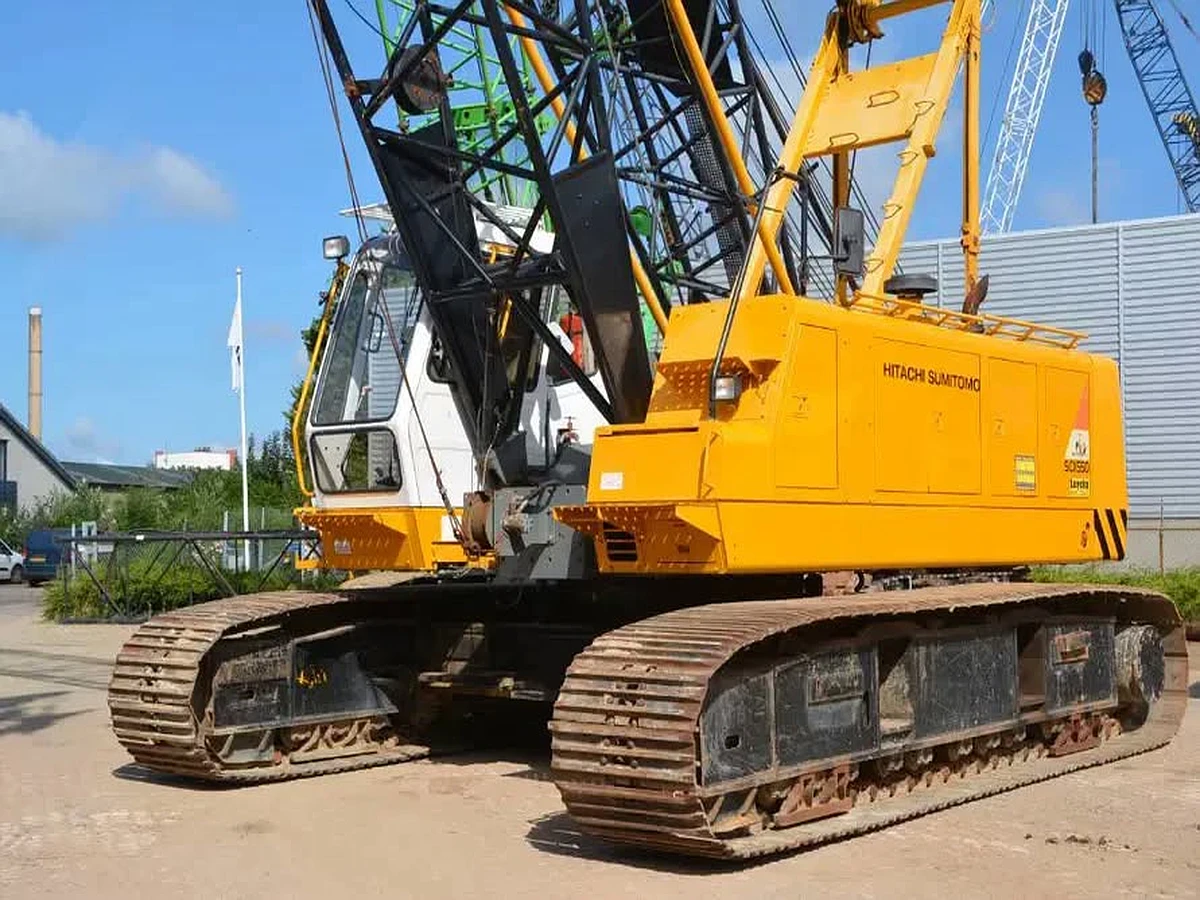

Bộ ảnh cho thấy một xe cẩu bánh xích Hitachi Sumitomo, trên thân có nhãn SCX550. Tuy nhiên, ảnh không đủ để xác nhận năm sản xuất, cấu hình cần, tải nâng, lịch sử vận hành hoặc tình trạng kỹ thuật. Những dữ liệu này cần đối chiếu tem máy, catalogue, biểu đồ tải và hồ sơ thực tế.
Vì sao cần kiểm tra gầm xích xe cẩu bánh xích?
Xe cẩu bánh xích dùng hai dải xích để truyền lực xuống nền và di chuyển tại công trường. Trong quá trình khai thác, gầm phải chịu khối lượng thiết bị, rung động, đất cát, bùn, đá và lực phát sinh khi quay hoặc đổi hướng. Vì vậy, một xe có lớp sơn thân trên đẹp vẫn có thể cần chi phí lớn cho gầm xích.
Kiểm tra gầm giúp người mua trả lời ba câu hỏi thực tế:
- Mức mòn có đồng đều giữa bên trái, bên phải và dọc theo dải xích hay không?
- Xe có dấu hiệu làm việc lâu trên nền đá, lệch khung hoặc bảo dưỡng không đều hay không?
- Những chi tiết nào cần điều chỉnh, sửa chữa hoặc thay thế trước khi đưa vào công trường?
Cần lựa chọn xe cẩu bánh xích theo tải nâng, bán kính và điều kiện nền?
Gọi 033.204.6292 để được tư vấnCác chi tiết gầm xích cần quan sát
| Chi tiết | Nội dung cần kiểm tra |
|---|---|
| Bản xích | Cong, nứt, mòn cạnh, bulông lỏng hoặc thiếu, bề mặt mòn không đều giữa hai bên. |
| Chốt và bạc xích | Độ rơ, dấu mòn kéo dài bước xích, vết sửa chữa và tình trạng bôi trơn theo kết cấu máy. |
| Bánh sao chủ động | Răng mòn nhọn, mòn lệch, sứt hoặc ăn khớp không đều với mắt xích. |
| Bánh dẫn hướng | Độ rơ, mòn mặt lăn, lệch hướng và tình trạng cơ cấu căng xích. |
| Con lăn dưới | Rò rỉ, mòn mặt lăn, kẹt, méo hoặc có độ rơ bất thường. |
| Con lăn đỡ | Khả năng quay, rò rỉ và dấu dải xích chạy lệch khỏi đường tâm. |
| Khung xích | Nứt, cong, hàn sửa, va đập hoặc hai bên không song song. |
| Cơ cấu căng xích | Khả năng điều chỉnh, rò rỉ và độ chùng có phù hợp tài liệu đúng model hay không. |
Dấu mòn đều và dấu mòn lệch khác nhau thế nào?
Mòn đều thường xuất hiện tương đối giống nhau trên các bản xích và bộ phận lăn sau thời gian khai thác. Mòn lệch chỉ tập trung một mép, một bên máy hoặc một nhóm con lăn có thể liên quan đến độ căng không đúng, lệch khung, chi tiết quay không trơn hoặc thói quen vận hành.
Không nên kết luận bằng mắt thường nếu chưa vệ sinh và đo. Cần ghi lại kết quả từng bên, so sánh với kích thước tiêu chuẩn hoặc giới hạn sửa chữa trong tài liệu kỹ thuật đúng model.
Quy trình kiểm tra xe cẩu bánh xích cũ tại bãi
Bước 1: Xác định đúng model và tình trạng lắp ráp
- Chụp tem máy, số nhận dạng, đồng hồ giờ hoạt động và các nhãn cảnh báo.
- Đối chiếu model trên thân máy với catalogue, hồ sơ mua bán và biểu đồ tải.
- Ghi nhận cấu hình cần, đối trọng, móc, cáp và các phụ kiện đi kèm.
- Xác định máy đang lắp đủ bộ phận hay đang tháo rời để vận chuyển.
Nếu tem, hồ sơ và nhãn trên thân không thống nhất, nên tạm dừng định giá cho tới khi xác minh được đúng máy. Không lấy thông số của một model gần giống để thay thế.
Bước 2: Vệ sinh và quan sát khi máy đứng yên
Đất bám dày có thể che vết nứt, rò rỉ và bulông lỏng. Sau khi vệ sinh phù hợp, kiểm tra toàn bộ hai dải xích từ trước ra sau. Nên dùng cùng một trình tự cho cả hai bên để tránh bỏ sót và dễ so sánh.
Bước 3: Đo thay vì chỉ nhìn
Các vị trí cần đo có thể gồm độ chùng xích, chiều cao gờ bản xích, mức mòn răng bánh sao, đường kính mặt lăn và độ rơ tại các khớp. Cách đo và giới hạn phải lấy từ tài liệu kỹ thuật của đúng model; không áp dụng một ngưỡng chung cho mọi xe cẩu bánh xích.
Bước 4: Kiểm tra dầu, mỡ và dấu rò rỉ
Quan sát phớt, con lăn, cụm truyền động cuối và đường dầu liên quan. Dầu mới được vệ sinh sạch quanh một vị trí có thể là dấu hiệu vừa xử lý rò rỉ; cần chạy thử rồi kiểm tra lại thay vì kết luận ngay.
Chạy thử xe cẩu bánh xích và nhận biết bất thường
Chạy thử cần thực hiện ở khu vực đủ rộng, nền được đánh giá phù hợp và do người vận hành có chuyên môn thực hiện. Không đứng sát dải xích, phía trước hoặc sau hướng di chuyển.
Di chuyển thẳng
- Quan sát xe có tự lệch về một bên khi điều khiển thẳng hay không.
- Lắng nghe tiếng va đập, kẹt hoặc rít theo chu kỳ.
- Kiểm tra dải xích có chạy đúng đường tâm và ăn khớp đều với bánh sao.
- Quan sát rò rỉ mới xuất hiện sau khi hệ thống làm việc.
Đổi hướng và quay tại chỗ
Đây là thao tác tạo tải lớn cho gầm xích và nền. Cần thực hiện chậm, đúng hướng dẫn vận hành; chú ý sự khác biệt tốc độ giữa hai bên, rung giật và phản ứng của hệ thống truyền động. Không cố chạy nếu xuất hiện tiếng bất thường hoặc xích có nguy cơ trật.
Kiểm tra sau chạy thử
Dừng máy ở vị trí an toàn, quan sát lại độ chùng, nhiệt độ bất thường, rò rỉ, bulông và dấu cọ sát mới. Các phát hiện nên được chụp ảnh cận cảnh, ghi đúng vị trí trái/phải và ước tính phương án xử lý.
Các hệ thống liên quan không nên bỏ qua
Gầm xích chỉ là một phần trong quá trình đánh giá. Một chiếc xe cẩu bánh xích cũ còn cần kiểm tra kết cấu cần giàn, cáp tải, puly, móc cẩu, tời, mâm quay, đối trọng, động cơ, thủy lực, điện điều khiển và hệ thống cảnh báo tải.
Để đi sâu hơn vào quy trình và các điểm cần kiểm tra, bạn có thể đọc thêm Cách chọn xe tải gắn cẩu theo tải nâng và tầm với làm việc.
Cần giàn và các chốt liên kết
- Kiểm tra thanh giàn cong, móp, nứt hoặc có dấu hàn sửa.
- Quan sát chốt, lỗ chốt, bu lông và dây giằng.
- Đối chiếu từng đoạn cần có thuộc đúng cấu hình của máy hay không.
- Kiểm tra puly đầu cần, cáp nâng cần và giới hạn hành trình.
Đối trọng và mâm quay
- Xác minh số lượng, mã và vị trí lắp đối trọng theo cấu hình.
- Kiểm tra chốt khóa, bề mặt lắp và dấu va đập.
- Chạy quay chậm để nhận biết độ rơ, tiếng kêu và khả năng phanh giữ.
- Quan sát rò rỉ hoặc bôi trơn không đều quanh mâm quay.
Động cơ và thủy lực
Khởi động nguội nếu điều kiện cho phép, theo dõi khói, tiếng máy, cảnh báo trên bảng điều khiển và thời gian đáp ứng của cơ cấu. Kiểm tra bơm, van, xi lanh, mô tơ, ống dầu và đầu nối sau khi máy đạt nhiệt độ làm việc.
Khách hàng có thể xem thêm cẩm nang cẩu bánh xích 100 tấn, tham khảo xe cẩu bánh xích XCMG XGC50 hoặc đối chiếu với cẩu bánh xích XCMG XGC65 65 tấn.
Hồ sơ cần đối chiếu trước khi mua
- Hồ sơ nguồn gốc và chứng từ sở hữu thiết bị.
- Tem máy, số khung hoặc số nhận dạng theo thiết kế.
- Catalogue, sổ tay vận hành và biểu đồ tải đúng model.
- Hồ sơ kiểm định, bảo dưỡng và sửa chữa nếu có.
- Lịch sử thay gầm xích, con lăn, bánh sao, cáp hoặc các chi tiết chịu tải.
- Danh sách đoạn cần, đối trọng, móc và phụ kiện bàn giao cùng máy.
Nếu bộ phận đã được thay mới, cần xác minh mã chi tiết và khả năng tương thích. Hình thức mới không đủ để khẳng định đúng cấu hình hoặc còn đủ giới hạn làm việc.
Cách ghi nhận kết quả để dễ so sánh
| Mức ghi nhận | Hướng xử lý |
|---|---|
| Có thể kiểm tra chức năng tiếp | Hồ sơ nhận dạng rõ, gầm xích mòn tương đối đều, không thấy nứt hoặc rò rỉ bất thường và máy di chuyển ổn định. |
| Cần đo hoặc xác minh thêm | Có độ rơ, mòn lệch, lịch sử thay thế chưa rõ hoặc thiếu dữ liệu tiêu chuẩn để kết luận. |
| Nên dừng đánh giá | Phát hiện nứt khung, hàn sửa kết cấu không rõ hồ sơ, xích có nguy cơ trật, truyền động giật mạnh hoặc model không thống nhất. |
Nên lập phiếu riêng cho từng xe, chia theo gầm trái, gầm phải, cần, tời, mâm quay, động cơ, thủy lực và hồ sơ. Tổng chi phí đưa máy vào khai thác quan trọng hơn việc chỉ so giá mua ban đầu.
Câu hỏi thường gặp về xe cẩu bánh xích
Có thể xác định tải nâng của xe cẩu bánh xích qua ảnh không?
Không. Ảnh chỉ giúp nhận diện ngoại quan. Tải nâng phải tra biểu đồ tải đúng model theo cấu hình cần, bán kính làm việc, góc cần, đối trọng và điều kiện vận hành.
Gầm xích mòn có bắt buộc thay toàn bộ không?
Chưa thể kết luận nếu chưa đo từng chi tiết. Cần đánh giá bản xích, chốt bạc, bánh sao, bánh dẫn hướng, con lăn và khung xích để xác định phạm vi sửa chữa phù hợp.
Xe chạy thẳng nhưng lệch một bên có phải do gầm xích?
Có thể liên quan độ căng, mòn lệch hoặc cơ cấu truyền động, nhưng cũng có thể do điều kiện nền và điều khiển. Cần kiểm tra đồng bộ thay vì kết luận từ một biểu hiện.
Có nên chạy thử quay tại chỗ khi xem xe?
Chỉ nên thực hiện trên nền phù hợp, có vùng an toàn và người vận hành chuyên môn. Thao tác phải chậm, đúng hướng dẫn và dừng ngay khi có tiếng hoặc chuyển động bất thường.
Model SCX550 trong ảnh có dùng thông số của xe 50 hoặc 65 tấn khác không?
Không nên dùng thay thế. Mỗi model, đời máy và cấu hình cần có dữ liệu riêng; cần đối chiếu tem máy, catalogue, biểu đồ tải và hồ sơ của đúng thiết bị.
