Tầm Với Ngang Xe Nâng Người 16m: Khi Nào Quan Trọng Hơn Chiều Cao?

Vì sao xe cao 16m vẫn có thể không tới được vị trí làm việc?

Nhiều người mua nghĩ đơn giản: xe nâng người 16m thì công việc ở độ cao dưới 16m đều làm được. Thực tế trên công trường không như vậy.

Vị trí làm việc nằm ở đâu so với thân xe là điều quyết định. Một điểm cao 11 m nhưng nằm cách xe 6 m sang ngang, phía trước lại có mái che cao 4 m — xe phải vươn cần lên, vòng qua mái rồi đưa giỏ vào đúng điểm đó. Nếu cần không đủ dài để đưa giỏ sang ngang, xe không thể làm việc dù chiều cao danh nghĩa vẫn dư.

Điều này cũng giải thích vì sao xe nâng người cần gấp khúc (Z-boom) khác hẳn xe cắt kéo 16m: cắt kéo chỉ đưa người lên thẳng trên đầu xe, còn cần gấp khúc vươn được ra trước, qua vật cản và tiếp cận điểm làm việc theo nhiều hướng.

Ở dải thấp hơn, nếu cần vượt vật cản trên nền bằng, chắc và bề rộng tuyến vào là nút thắt, có thể đối chiếu Haulotte HA12 CJ tải giỏ 250 kg, vươn ngang 6,94 m. Đây là boom điện rộng 1,20 m và không có jib quay ngang. Nếu điểm thao tác cần dịch đầu cần sang hai bên, Haulotte HA12 CJ+ cao 11,68 m, rộng 1,20 m có jib quay ngang -90 / +90°; vùng làm việc của mỗi model vẫn phải được kiểm riêng.

Nếu điểm thao tác nằm gần thẳng phía trên xe, cao khoảng 10 m và mặt bằng ngoài trời cần tải sàn lớn, có thể đối chiếu Haulotte COMPACT 10 DX cao 10,28 m, tải 565 kg và dẫn động 4WD. Đây vẫn là xe nâng thẳng đứng; cấu hình địa hình không thay thế bước kiểm tra độ dốc và khả năng chịu tải của nền.

Khi điểm thao tác nâng thẳng đứng vượt vùng 10,28 m nhưng vẫn cần cấu hình diesel địa hình, Haulotte COMPACT 12 DX cao 12,06 m, tải 450 kg và dẫn động 4WD là model cần đối chiếu. Máy rộng 1,78 m và nặng 3.965 kg, nên chiều cao tăng thêm phải được cân cùng lối vào và tải nền.

Ở cao độ làm việc 15 m, nếu điểm thao tác nằm gần thẳng phía trên xe nhưng tổ đội cần mở sàn về cả hai phía, Haulotte HS15 E PRO với sàn đôi dài 5,89 m là cấu hình nên xem riêng. Sàn nối không tạo tầm với ngang như boom lift; lối vào rộng 2,30 m và tải nền cho máy 7.518 kg vẫn phải được xác minh.

Nếu điểm thao tác nằm gần thẳng phía trên xe, cần sàn lớn và cao độ tới 18 m, Quý khách có thể đối chiếu Haulotte HS18 E chạy điện, tải sàn 750 kg. Đây là phương án nâng thẳng đứng; xe không thay thế Z-boom khi công việc đòi hỏi vươn qua vật cản.

Khi cần sàn mở dài 5,89 m cho nhiều vị trí thao tác dọc theo mặt bằng, Haulotte HS18 E PRO với hai phần nối sàn là cấu hình nên đối chiếu riêng. Xe vẫn chỉ được di chuyển tới chiều cao làm việc 13 m, vì vậy phải tính cả số lần hạ sàn để đổi vị trí.

Với tuyến thi công kéo dài ở cao độ trên 13 m, Haulotte HS18 E MAX có thể di chuyển ở đủ chiều cao làm việc 18 m. Lợi thế này cần được đánh giá cùng giới hạn nghiêng 3,5° dọc, 1,5° ngang và khả năng chịu tải của nền.

Khi công việc nâng thẳng đứng vượt mốc 18 m và cần sàn dài cho tổ đội, Haulotte HS21 E cao làm việc 21,2 m, sàn mở 7,51 m là model cần đối chiếu. Xe rộng 2,43 m và nặng 10.620 kg, nên phải kiểm tra đường vào và nền trước khi chọn.

Nếu cùng cao độ 21,2 m nhưng tuyến di chuyển có góc cua hoặc thao tác lên xuống phương tiện, Haulotte HS21 E PRO với bốn bánh lái và bán kính quay ngoài 4,40 m là phiên bản cần so riêng. Xe vẫn rộng 2,43 m và nặng 10.750 kg, nên khả năng đánh lái tốt hơn không thay thế bước kiểm tra cổng và tải nền.

Tầm với ngang là gì?

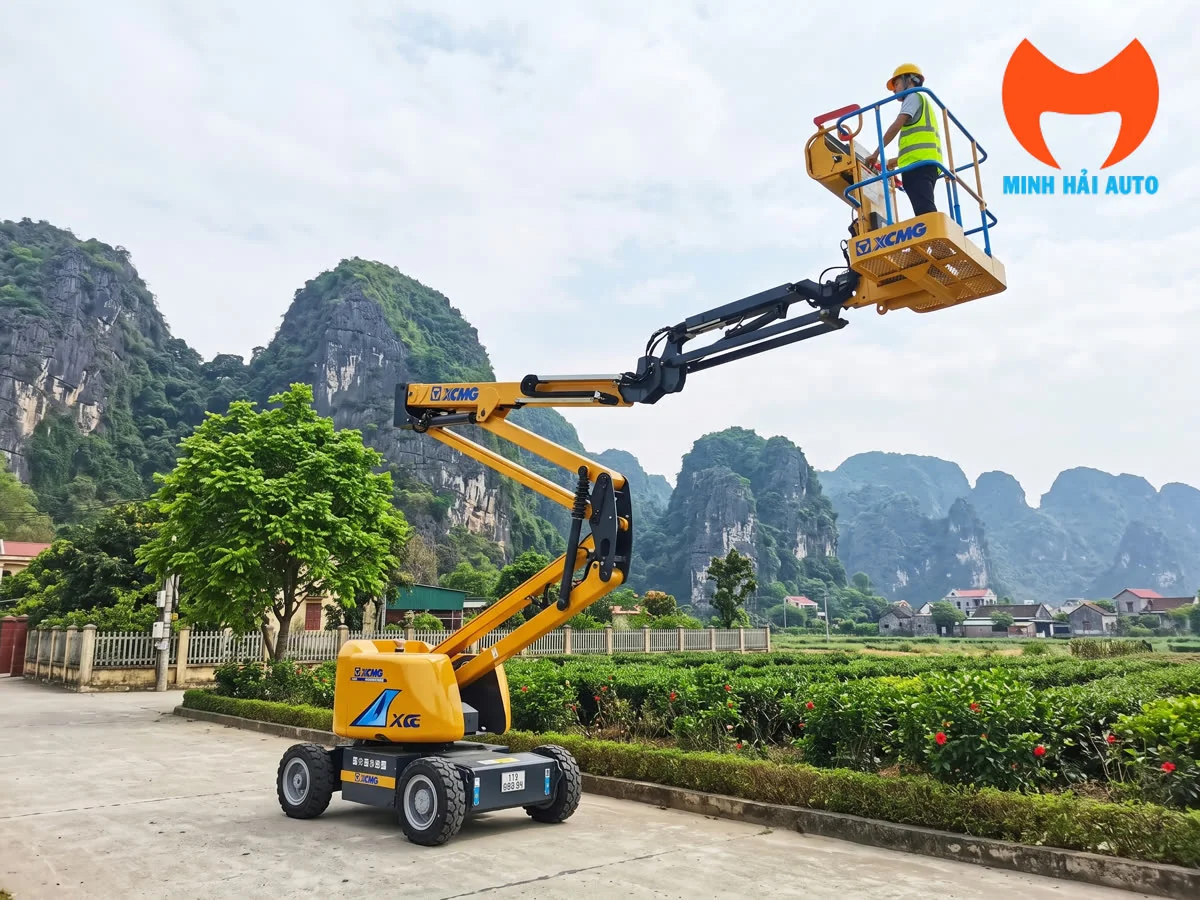

Tầm với ngang (horizontal outreach) là khoảng cách xa nhất tính theo phương ngang mà giỏ làm việc có thể đưa tới, tính từ tâm quay của cần. Nói dễ hiểu hơn: nếu xe đỗ cạnh một bức tường, giỏ có thể vươn ra xa bao nhiêu mét theo chiều ngang.

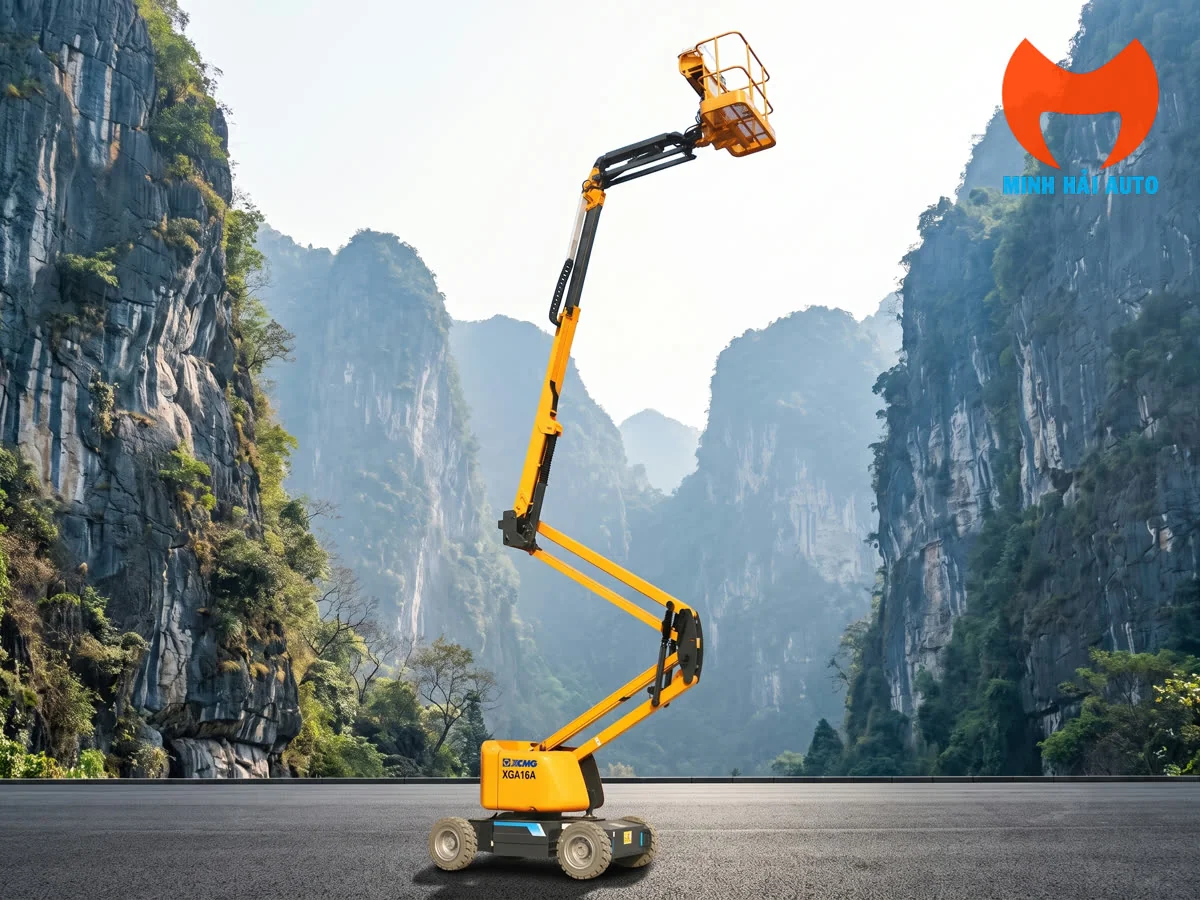

Trên xe nâng người 16m XCMG XGA16AC, tầm với ngang tối đa theo catalogue mh333 là 8,2 m. Con số này nên được hiểu cùng với chiều cao: ở tầm với ngang tối đa thì giỏ ở độ cao thấp hơn nhiều so với 16 m, vì cần phải vươn ngang chứ không thể đồng thời đạt cả hai giới hạn.

Với cấu hình lắp trên xe tải, Socage forSte 16A SPEED trên nền Isuzu công bố hai vùng tầm với 7,5 m và 9,6 m. Hai giá trị này phải được đọc trên biểu đồ của đúng model, không dùng riêng tầm với lớn nhất để kết luận xe tiếp cận được mọi điểm ở cao độ 15,9 m.

Nếu công trường ưu tiên nguồn điện và cần tải giỏ 300 kg, có thể đối chiếu Haulotte HA16 E cao làm việc 16 m, vươn ngang 7,9 m. Điểm thao tác vẫn phải được đặt lên biểu đồ vùng làm việc của đúng model thay vì dùng riêng hai con số cực đại.

Nếu công trường cần nguồn diesel địa hình và lối di chuyển là nút thắt, có thể đối chiếu Haulotte HA16 RTJ PRO cao 16 m, vươn ngang 8,3 m. Hệ 4WD / 4WS và bán kính quay ngoài 3,75 m hỗ trợ bài toán cơ động, nhưng điểm thao tác vẫn phải được kiểm bằng biểu đồ vùng làm việc của đúng model.

Nếu mặt bằng ngoài trời thoáng và ưu tiên vươn trực tiếp, có thể đối chiếu Haulotte HT16 RTJ PRO cần thẳng vươn 13 m. Xe cao làm việc 16,1 m, dùng diesel và có tải giỏ tiêu chuẩn 250 kg; mức 350 kg là tùy chọn chỉ trong vùng làm việc hạn chế, không áp cho toàn bộ đường bao.

Khi nào tầm với ngang quan trọng hơn chiều cao 16m?

Dưới đây là các tình huống thực tế trên công trường mà tầm với ngang quyết định nhiều hơn chiều cao:

Đừng nhầm tầm với ngang với chiều cao vượt vật cản

Hai thông số này thường bị gộp chung khi đọc catalogue, nhưng chúng trả lời hai câu hỏi khác nhau:

Ví dụ: xe cần vượt qua một mái che cao 5 m để làm việc phía sau. Chiều cao vượt vật cản phải lớn hơn 5 m, đồng thời tầm với ngang phải đủ để giỏ vươn tới điểm cần làm sau khi đã vòng qua. Thiếu một trong hai, xe không hoàn thành được công việc.

Ví dụ khảo sát mặt bằng trước khi chọn xe nâng người 16m

Thay vì đoán, hãy đo bốn số liệu dưới đây và gửi cho đơn vị tư vấn. Đủ dữ liệu này, việc chọn model chính xác hơn nhiều so với chỉ nói "cần xe 16m". Nếu chưa rõ nên bắt đầu từ đâu, xem thêm cách chọn xe nâng người theo công việc để hiểu các dòng xe trước.

1. Cao độ điểm làm việcĐộ cao từ mặt nền nơi xe đỗ lên tới điểm cần thi công (mét).
2. Khoảng cách ngang từ chỗ đỗ xeĐo theo phương ngang từ vị trí xe đặt xuống điểm làm việc (mét).
3. Chiều cao vật cảnĐộ cao của mái, dầm, đường ống hoặc máy móc nằm giữa xe và điểm làm việc (mét).
4. Chiều rộng vật cảnBề rộng theo phương ngang của vật cản mà cần phải vượt qua (mét).

Trường hợp xe nâng người 16m vẫn chưa đủ

Không phải công việc nào trong tầm "16m" cũng làm được. Những tình huống sau cho thấy cần model lớn hơn:

• Thiếu tầm với ngang: điểm làm việc xa hơn 8,2 m so với chỗ đỗ xe ở một cao độ nhất định.
• Vật cản quá cao hoặc quá rộng: chiều cao vượt vật cản của xe không đủ để vòng qua.
• Quỹ đạo cần bị chắn: cần không thể đi theo đường cần thiết vì vướng kết cấu trên cao.
• Cần tải giỏ cao hơn: tải trọng giỏ tối đa của model không đáp ứng dụng cụ và vật liệu mang theo.

Khi nào nên chuyển lên xe nâng người 20m?

Nếu khảo sát cho thấy tầm với ngang hoặc chiều cao vượt vật cản của xe 16m không đủ, bước tiếp theo là so sánh với phân khúc 20m. Một chiếc xe nâng người Z-boom 20m thường có vùng làm việc lớn hơn đáng kể, phù hợp công trình có nhiều vật cản hoặc điểm làm việc cách xe xa.

Với công việc ngoài trời cần đứng máy xa kết cấu, có thể đối chiếu thêm Haulotte HT28 RTJ PRO cao 27,9 m, vươn ngang 23,85 m. Đây là cần thẳng địa hình; cần đặt điểm làm việc lên biểu đồ vùng với của đúng tải giỏ trước khi chọn.

Tham khảo thêm xe nâng người Z-boom 20m dùng cho công việc gì và các mẫu như xe nâng người 20m boom lift Genie Z-60/37 để đối chiếu vùng làm việc trước khi quyết định.
