Xe bơm bê tông 47m bơm được bao nhiêu tầng?

Xe Bơm Bê Tông 47m Bơm Được Bao Nhiêu Tầng?

Không có số tầng cố định cho mọi công trình. Bảng quy đổi theo tầng cao 3,3 m dưới đây chỉ giúp hình dung cao độ ban đầu, chưa phải kết luận đầu ống tiếp cận được.

Bảng chỉ cộng chiều cao tầng để minh họa. Không dùng bảng này để kết luận xe 47 m chắc chắn bơm được tầng tương ứng.

Tầng trệt có thể cao 4,5–6 m; tầng kỹ thuật, tum và mái cũng khác tầng điển hình. Điểm đổ trên dầm, cột hoặc mái có thể cao hơn mặt sàn, nên phải dùng đúng cao độ thiết kế.

Thông Số Phạm Vi Làm Việc Của Zoomlion 47X-5RZ

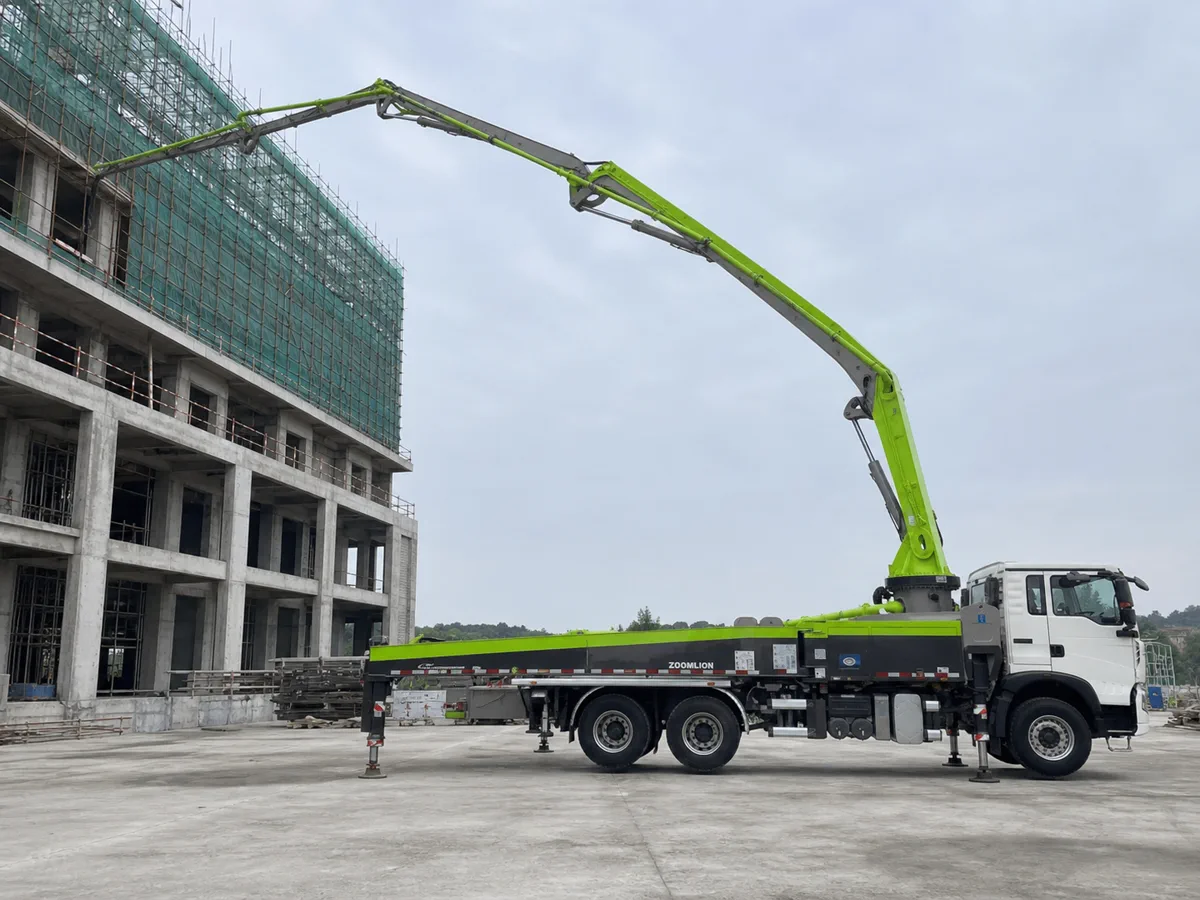

Tầm cao 47 m không có nghĩa đầu ống đặt được tại mọi điểm cao 47 m. Tầm ngang 42,7 m quan trọng khi xe đứng xa công trình; chiều sâu 33,4 m dùng cho điểm thấp; chiều cao mở cần 9,7 m quyết định khả năng triển khai.

Năm đốt cần và kiểu gập RZ giúp thay đổi hình học để luồn cần, nhưng mọi tư thế vẫn bị giới hạn bởi biểu đồ làm việc. Catalogue tiêu chuẩn quốc tế có thể ghi cụm bơm 170 m³/h, 88 bar và chiều sâu 32,6 m; một số tài liệu thị trường ghi 33,4 m. Bài này dùng số liệu của cấu hình HOWO đang giới thiệu trên mh333.vn; khi đặt xe phải đối chiếu hồ sơ xe hoàn thiện, vì chassis và hệ thống bơm có thể khác nhau.

Vì Sao Không Được Lấy 47 m Chia Cho Chiều Cao Mỗi Tầng?

Xe không đứng sát mép công trình

Phải chừa phạm vi mở chân chống, lối xe trộn, đường thoát và vùng kiểm soát người. Chỉ vài mét thay đổi vị trí đỗ cũng làm điểm làm việc trên biểu đồ khác đi.

Điểm tính tầm với không nằm ở mặt đất sát tòa nhà

Tầm ngang được tính từ tâm trục quay cần đến điểm làm việc. Vì vậy cần xác định tọa độ tâm quay, cao độ xe và tọa độ điểm đổ, không đo đơn giản từ cản xe hoặc chân tòa nhà.

Cần không phải một thanh thẳng

Cần gồm năm đốt, mỗi khớp có góc mở cho phép. Để vượt mép sàn hoặc tránh vật cản, người vận hành phải tạo hình RZ phù hợp, nên không thể thay biểu đồ bằng phép chia hoặc tam giác vuông.

Phải dành khoảng trống cho đầu ống

Ống mềm cuối cần cần được điều khiển trong vùng cho phép. Không kéo căng, tì ống vào kết cấu hoặc dùng ống mềm để bù phần tầm với còn thiếu.

Công trình có chướng ngại vật

Dây điện, cẩu tháp, cây xanh, cột điện, mái nhà xưởng, hàng rào và công trình lân cận đều có thể chặn quỹ đạo. Cần không được hoạt động trong vùng nguy hiểm của đường dây điện.

Cao độ xe khác cao độ công trình

Xe đứng thấp hơn hoặc cao hơn cốt nền công trình sẽ thay đổi tọa độ tương đối. Vì vậy câu hỏi “xe bơm bê tông 47m bơm được bao nhiêu tầng” phải đi kèm bản vẽ cao độ và vị trí đỗ dự kiến.

Khoảng Lùi Của Xe Ảnh Hưởng Đến Số Tầng Như Thế Nào?

Kịch bản 1 – xe đứng gần công trình: khoảng cách ngang nhỏ thường để lại nhiều dư địa hơn cho chiều cao. Tuy nhiên vẫn phải kiểm tra nền, chân chống, vùng mở cần và mép kết cấu.

Kịch bản 2 – xe đứng cách một khoảng trung bình: cần phải đồng thời đi ngang và đi lên. Khả năng tiếp cận tầng cao nhất có thể giảm, nên bắt buộc đặt tọa độ điểm đổ lên biểu đồ vùng làm việc.

Kịch bản 3 – xe đứng bên kia đường hoặc ngoài hàng rào: yêu cầu tầm ngang lớn, trong khi quỹ đạo còn phải tránh giao thông và vật cản. Có thể phải đổi vị trí đặt xe, chia khu vực đổ hoặc chọn cần dài hơn. Không dùng phép tính sai “tầm cao còn lại bằng 47 trừ khoảng cách ngang”.

Chiều Cao Mở Cần 9,7 m Có Ý Nghĩa Gì?

Xe cần khoảng không nhất định để triển khai các đốt đầu tiên. Nếu phía trên có dây điện thấp, mái che, cầu vượt, cây xanh hoặc dầm nhà xưởng, tầm với lớn cũng không có ý nghĩa khi cần không thể bung khỏi trạng thái gập.

Chiều cao mở cần phải kiểm tra cùng chiều dài, chiều rộng khu vực đỗ và hướng quay. Không tự ước lượng khoảng cách an toàn điện; phải tuân thủ phương án đã được phê duyệt.

Xe Bơm 47m Có Bơm Được Tầng Hầm Không?

Theo hồ sơ cấu hình sản phẩm, chiều sâu làm việc lớn nhất là 33,4 m. Đây là giới hạn danh nghĩa của vùng cần, không phải cam kết mọi hố sâu dưới 33,4 m đều tiếp cận được. Khả năng thực tế phụ thuộc độ sâu, khoảng lùi, miệng hố, tường chắn và hình học của từng điểm đổ.

Phải đánh giá khả năng chịu tải nền và mép hố trước khi bố trí xe, tuyệt đối không đặt chân chống sát mép đào khi chưa có đánh giá. Đồng thời kiểm soát góc ống, liên lạc giữa người vận hành với người giữ ống và vùng cấm bên dưới đường ống.

Checklist hố móng: độ sâu đáy hố; khoảng cách xe đến mép hố; cao độ mặt bằng; khả năng chịu tải nền; vị trí chân chống; đường vào xe trộn; vật cản phía trên; điểm đổ xa nhất.

Ba Tình Huống Công Trình Cần Khảo Sát Trước

Chung cư 12 tầng

Đo chiều cao thật đến sàn cao nhất, chiều cao tầng trệt, khoảng cách từ tâm quay dự kiến đến mép công trình, vị trí cẩu tháp, đường dây điện và điểm đổ xa nhất trên sàn. Con số 12 tầng chưa đủ để kết luận; mọi tọa độ phải được đối chiếu biểu đồ phạm vi làm việc.

Nhà xưởng mái cao

Đo cao độ mái, khoảng trống mở cần, chiều rộng cửa, khoảng lùi của xe, dầm, cột và hệ thống kỹ thuật phía trên. Sau đó đối chiếu biểu đồ vùng làm việc theo tư thế cần có thể triển khai thực tế.

Hố móng hoặc tầng hầm

Đo chiều sâu hố, khoảng cách đến mép, khả năng chịu tải nền, không gian quay cần và đường di chuyển xe trộn. Chỉ bố trí sau khi điểm làm việc nằm trong biểu đồ và phương án nền, chân chống đã được kiểm tra.

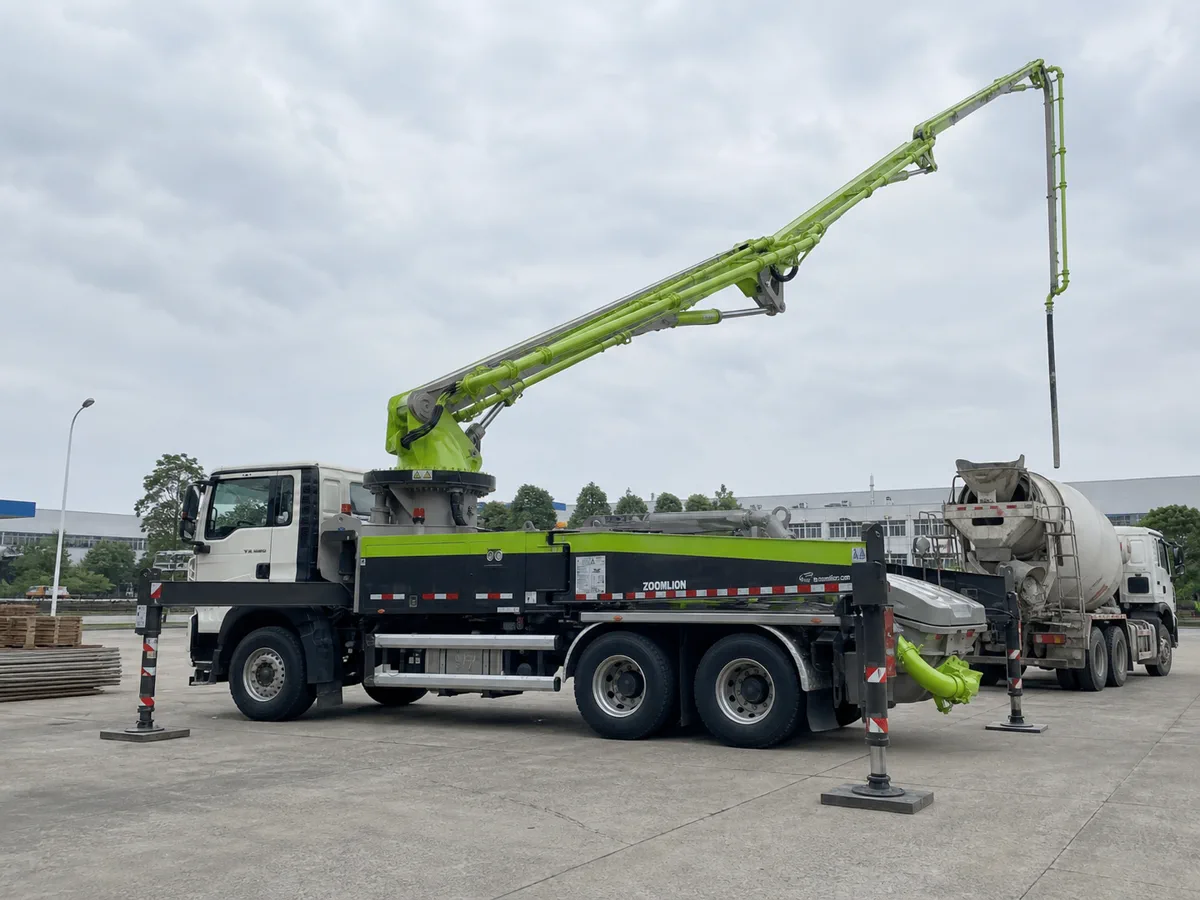

Mặt Bằng Cần Có Để Đặt Xe Bơm Bê Tông 47m

Mặt bằng phải có khu xe bơm, phạm vi chân chống, vùng quay cần, vị trí xe trộn, đường vào–ra, khu rửa phễu và thu hồi bê tông thừa. Cần lập vùng cấm, kiểm soát hố đào, vật cản và vị trí liên lạc của người điều khiển.

Một số tài liệu 47X-5RZ có nêu chức năng hỗ trợ chân chống một bên. Đây chỉ là chế độ dành cho mặt bằng hẹp theo vùng làm việc được hệ thống giới hạn, không có nghĩa mọi hướng bơm đều dùng được. Không tự thu chân chống để mở lối đi và không mặc định chức năng này có trên mọi xe nếu chưa đối chiếu cấu hình hoàn thiện.

Khi Nào Nên Chọn Bơm 43m, 47m Hoặc 56m?

Không gắn số tầng cố định cho từng nhóm. Xe dài hơn chưa chắc triển khai được nếu cổng hẹp, nền yếu hoặc vùng chân chống không đủ.

Checklist Gửi Minh Hải Auto Trước Khi Chọn Xe

• Địa chỉ, loại công trình, tổng số tầng.
• Chiều cao thật đến điểm đổ cao nhất; chiều cao tầng trệt và tầng điển hình.
• Khoảng cách từ vị trí xe đến công trình; điểm đổ xa nhất trên mặt bằng.
• Chiều sâu hố móng hoặc tầng hầm.
• Vị trí dây điện, cẩu tháp và vật cản phía trên.
• Mặt bằng mở chân chống và khả năng chịu tải nền.
• Chiều rộng cổng, đường vào và bán kính quay xe.
• Vị trí xe trộn và phương án vào–ra.
• Khối lượng bê tông mỗi ca, mác bê tông và độ sụt dự kiến.
• Bản vẽ mặt bằng, mặt cắt hoặc ảnh flycam nếu có.

Thông tin “công trình 12 tầng” chưa đủ để chọn xe. Bản vẽ cần đánh dấu tâm quay dự kiến, điểm đổ cao nhất và xa nhất để kỹ thuật viên đối chiếu phạm vi làm việc.

Câu Hỏi Thường Gặp

Xe bơm bê tông 47m bơm được bao nhiêu tầng?

Không có số tầng cố định. Cần biết chiều cao thật, khoảng lùi và tọa độ điểm đổ rồi đối chiếu biểu đồ vùng làm việc.

Xe bơm 47m có bơm được chung cư 14 tầng không?

Chưa thể kết luận từ số tầng. Công trình 14 tầng theo giả định 3,3 m đã cao khoảng 46,2 m, chưa tính tầng trệt cao, mái, khoảng lùi và tư thế cần.

Tầm ngang 42,7m được tính từ vị trí nào?

Thông số được tính từ tâm trục quay của cụm cần, không tính từ đầu cabin, bánh xe hoặc chân chống.

Vì sao xe 47m không đứng sát tòa nhà vẫn khó bơm lên cao?

Vì cần phải đồng thời xử lý khoảng cách ngang và chiều cao theo hình học khớp cần. Phải kiểm tra điểm làm việc trên biểu đồ, không lấy 47 m trừ khoảng lùi.

Zoomlion 47X-5RZ có bơm được tầng hầm không?

Có thể tiếp cận điểm thấp hơn xe trong giới hạn vùng làm việc, nhưng phải kiểm tra độ sâu, khoảng lùi, mép hố, nền và vị trí chân chống.

Khi nào nên chọn xe bơm 56m thay cho xe 47m?

Khi điểm đổ nằm ngoài vùng làm việc 47 m sau khảo sát, và mặt bằng, đường vào cùng chân chống đáp ứng xe dài hơn.

Kết Luận

Xe bơm bê tông 47m bơm được bao nhiêu tầng không có một đáp án cố định. Quy đổi 47 m theo chiều cao tầng chỉ là bước tham khảo; khoảng lùi ngang, tâm quay, cao độ xe, chướng ngại vật và hình học mở cần mới quyết định khả năng tiếp cận. Zoomlion 47X-5RZ có tầm cao 47 m, tầm ngang 42,7 m, chiều sâu theo cấu hình sản phẩm 33,4 m và chiều cao mở cần 9,7 m, nhưng vẫn phải đặt điểm đổ lên biểu đồ vùng làm việc.

Nếu cần 47 m không đủ, có thể cân nhắc đổi vị trí xe, chia đợt đổ hoặc chọn cần dài hơn. Không nên điều xe đến công trường chỉ dựa vào số tầng được thông báo qua điện thoại.

Khách hàng có thể gửi Minh Hải Auto bản vẽ mặt bằng, chiều cao điểm đổ, khoảng cách dự kiến từ xe đến công trình và hình ảnh đường vào. Bộ phận kỹ thuật sẽ hỗ trợ kiểm tra phạm vi làm việc của Zoomlion 47X-5RZ trước khi tư vấn cấu hình và báo giá. Hotline/Zalo: 033.204.6292; email: minhhaijsc333@gmail.com.
