Xe bơm bê tông cần dài bao nhiêu mét? Cách chọn theo công trình

Chiều dài cần bơm bê tông được hiểu như thế nào?

Trong cách gọi trên thị trường, các mốc như 43m, 47m hay 56m thường dùng để nhận diện nhóm chiều dài cần danh nghĩa của xe. Con số này không đồng nghĩa đầu ống có thể vươn ngang đúng bằng từng ấy mét từ mọi vị trí, cũng không phải chiều cao đổ bê tông cố định cho mọi công trường.

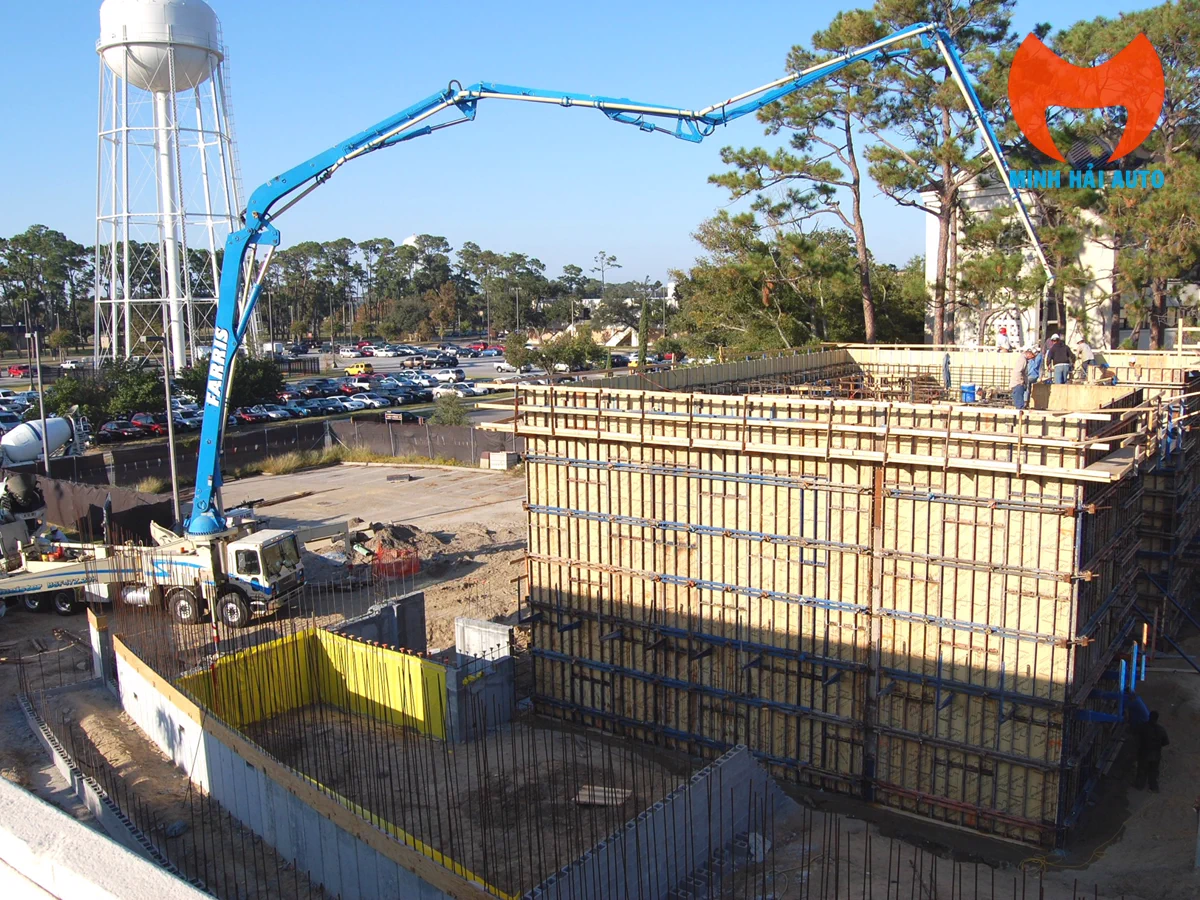

Khi làm việc, cần gồm nhiều đoạn khớp gập phải tạo thành hình học phù hợp để đi lên, vươn ngang, vượt vật cản hoặc hạ xuống. Một phần chiều dài được dùng cho góc nâng và các đoạn gập; vị trí tâm quay trên xe, ống cuối, vùng cấm thao tác và cấu hình cần cũng ảnh hưởng đến phạm vi thực tế. Người mới tìm hiểu có thể xem trước bài xe bơm bê tông là gì và nguyên lý làm việc.

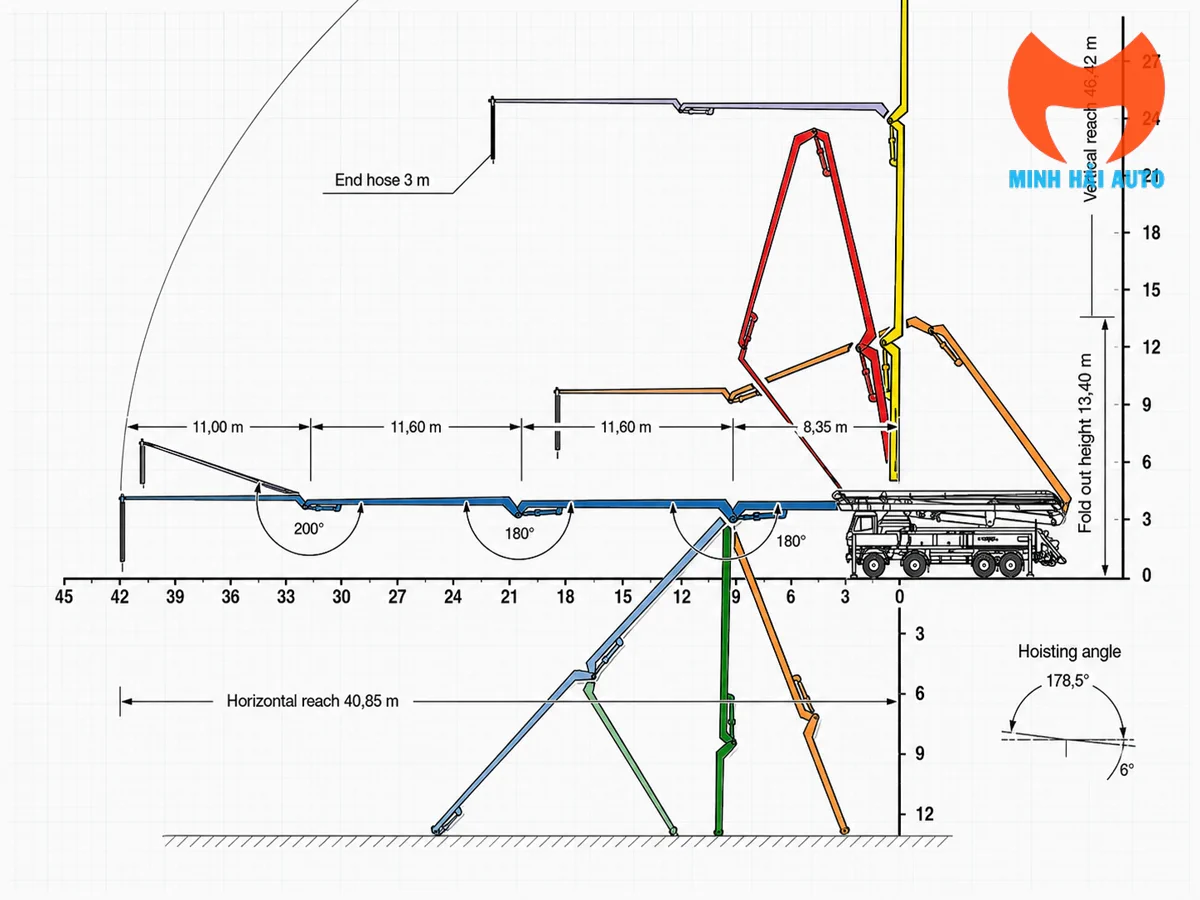

Tầm với ngang quan trọng như thế nào?

Tầm với ngang cho biết đầu cần có thể tiếp cận xa đến đâu theo phương ngang trong điều kiện đo của nhà sản xuất. Đây thường là dữ liệu quan trọng khi xe phải đứng ngoài hàng rào, ngoài mép móng, cách xa sàn đổ hoặc không thể tiến sát công trình. Điểm đo gốc và điều kiện tính có thể khác giữa tài liệu, vì vậy cần đọc đúng chú thích trên sơ đồ của từng xe.

Tầm với đứng và chiều sâu làm việc

Tầm với đứng cần được kiểm tra khi bơm lên mái, sàn cao hoặc kết cấu có cao độ lớn. Với hố móng, tầng hầm hay vị trí thấp hơn mặt đặt xe, cần kiểm tra thêm khả năng vươn xuống và góc gập cho phép. Không nên lấy chiều dài danh nghĩa trừ hoặc cộng một hệ số cố định để suy ra các tầm với này.

Loại cần, số đoạn cần và cách gập ảnh hưởng khả năng luồn qua chướng ngại. Nội dung phân loại, cấu tạo và vận hành đốt cần xe bơm bê tông giúp hiểu thêm vì sao hai xe có mốc chiều dài gần nhau vẫn có vùng làm việc khác nhau.

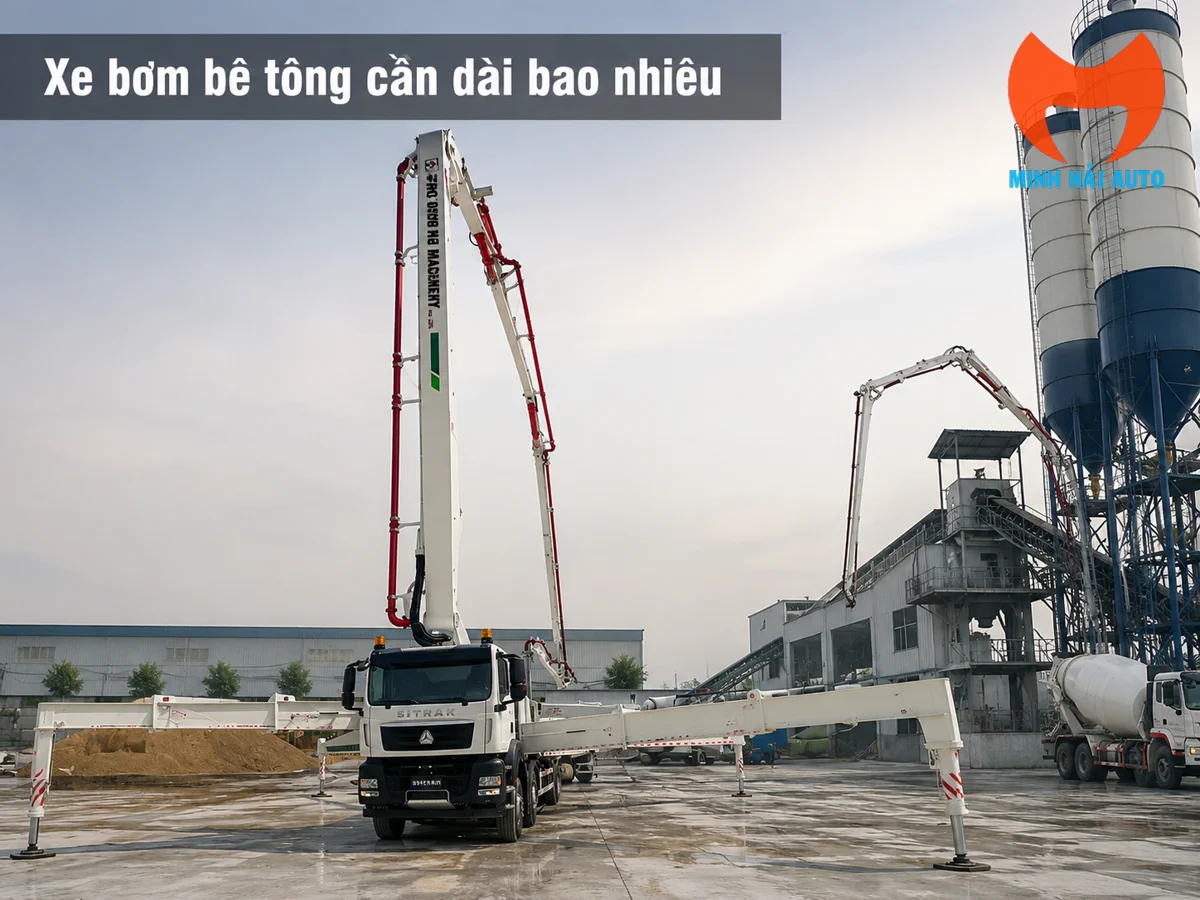

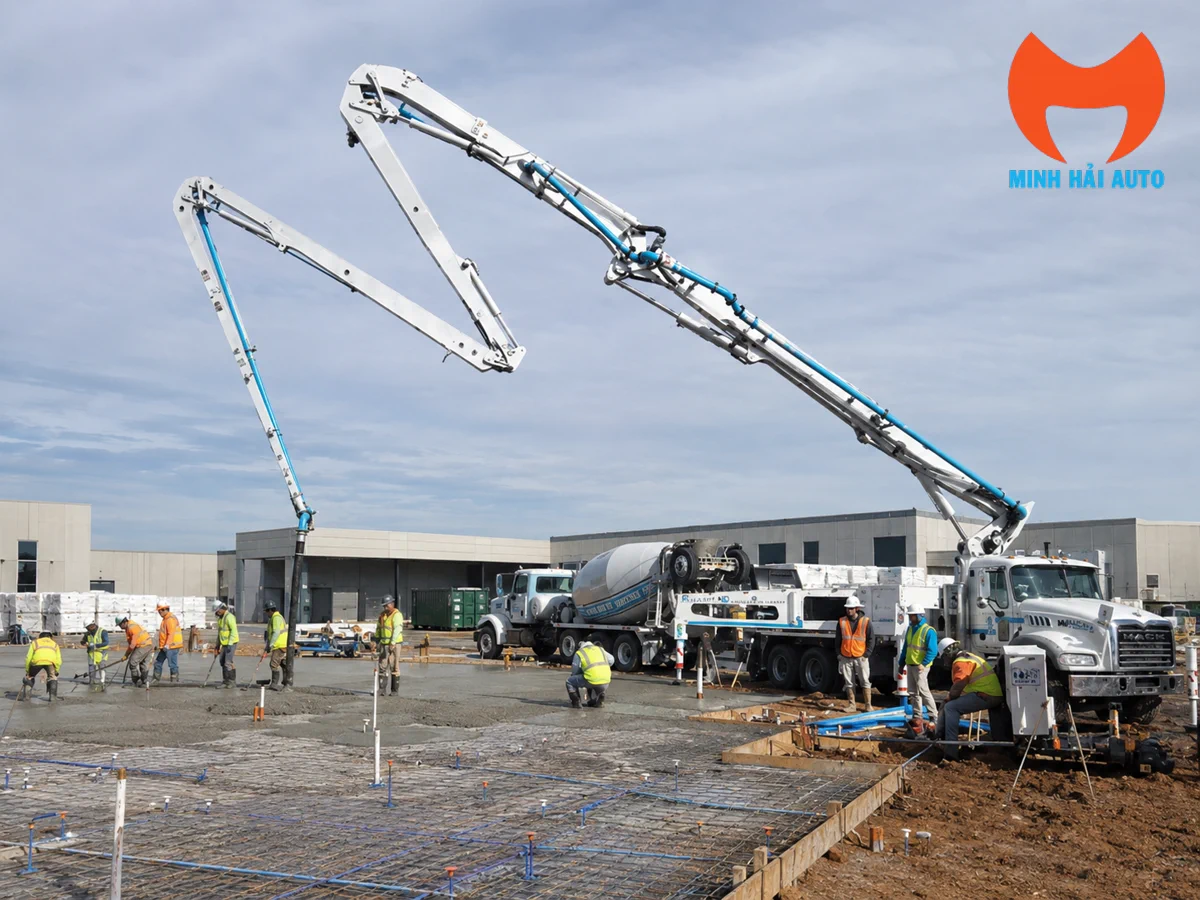

Phạm vi chân chống và vị trí đặt xe

Cần đủ dài nhưng xe không có chỗ triển khai chân chống thì vẫn không phải phương án phù hợp. Khi khảo sát, phải tính cả bề rộng thân xe, phạm vi mở chân chống theo tài liệu, khoảng cách an toàn với mép hố, nền yếu, rãnh kỹ thuật, cống ngầm, đường điện và luồng xe công trường.

Nền đặt chân chống cần được đánh giá khả năng chịu tải và xử lý theo hướng dẫn vận hành. Không tự suy đoán nền lát cứng là luôn đủ chịu lực. Nếu xe phải đứng gần mép đào, tầng hầm, taluy hoặc khu vực có công trình ngầm, đơn vị thi công cần đánh giá hiện trường trước khi triển khai.

So sánh các nhóm chiều dài cần bơm bê tông

Bảng dưới đây là hướng dẫn khoanh vùng theo điều kiện công trình, không thay thế catalogue, sơ đồ tầm với hoặc khảo sát hiện trường.

Nhóm dưới 40m phù hợp khi nào?

Nhóm này đáng cân nhắc khi xe có thể đỗ gần khu vực đổ, đường vào hoặc sân công trường hạn chế và điểm xa nhất vẫn nằm trong vùng làm việc được xác nhận. Không nên loại bỏ xe cần ngắn chỉ vì công trình có nhiều tầng; nếu vị trí xe thuận lợi, yêu cầu thực tế có thể vẫn được đáp ứng. Ngược lại, công trình thấp nhưng sàn rộng hoặc xe phải đứng xa vẫn có thể cần nhóm dài hơn.

Nhóm 40–49m dùng cho tình huống nào?

Đây là khoảng thường được đưa vào so sánh khi công trình cần thêm tầm tiếp cận nhưng vẫn phải cân đối kích thước xe và mặt bằng. Khách hàng có thể tham khảo cấu hình xe bơm bê tông Zoomlion 43X-5RZ và xe bơm bê tông Zoomlion 47m, sau đó đối chiếu catalogue và hồ sơ xe thực tế trước khi chọn.

Nếu đang quan tâm cách đánh giá theo cao độ, bài cách xác định xe bơm bê tông 47m phục vụ công trình cao tầng giải thích thêm giới hạn của việc quy đổi theo số tầng.

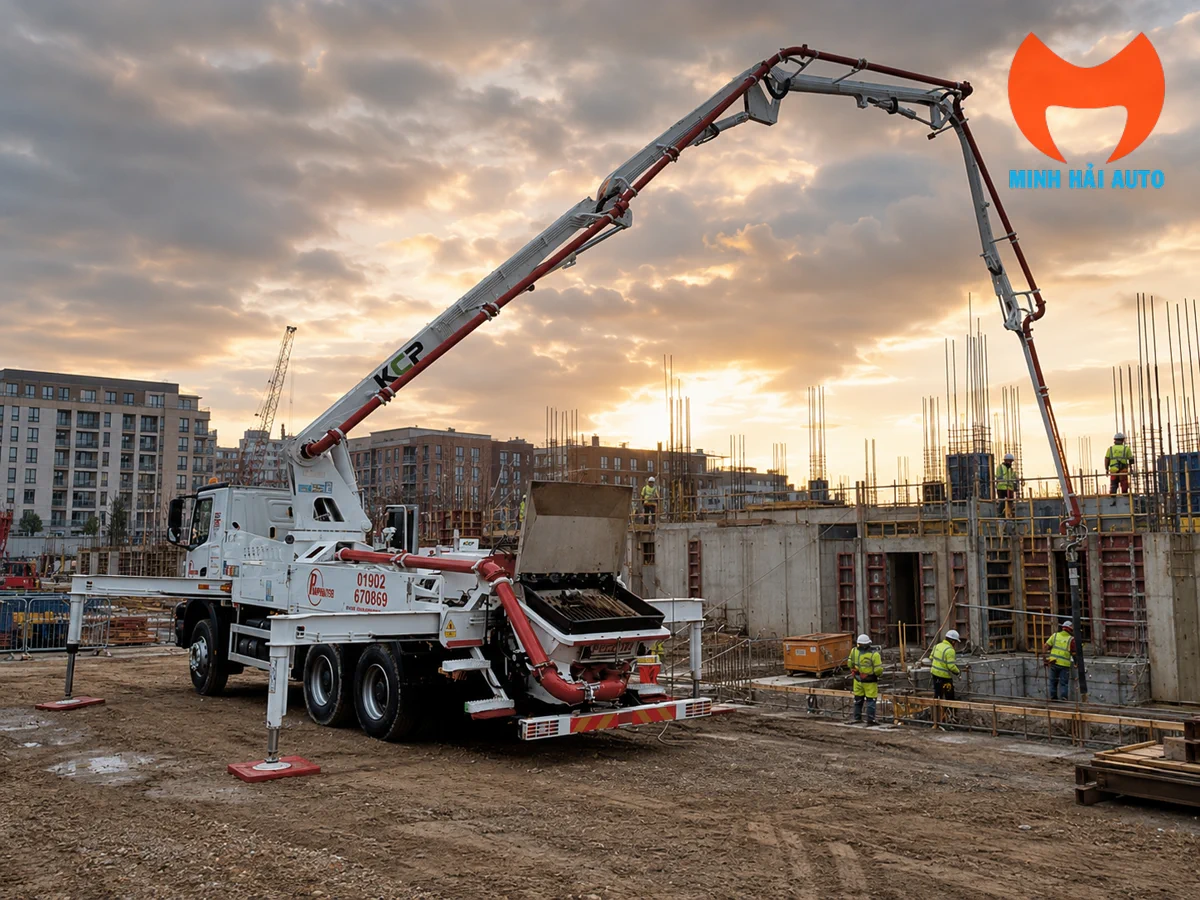

Nhóm cần 50–58m phù hợp trường hợp nào?

Nhóm 50–58m phù hợp để khảo sát khi xe phải đứng xa tâm vùng đổ, cần vượt qua kết cấu hoặc phục vụ mặt bằng có chiều ngang lớn. Lợi thế tầm với chỉ phát huy khi đường vào, bán kính quay, vị trí đỗ và vùng chân chống đáp ứng. Xe lớn hơn không mặc nhiên hiệu quả hơn nếu phải đứng ở vị trí bất lợi hoặc không thể mở chân chống theo yêu cầu.

Khi cần tham khảo một cấu hình trong nhóm này, có thể xem xe tải bơm bê tông Zoomlion 56X-6RZ. Bài viết không gán ảnh minh họa cho một model hoặc mốc 52m cụ thể vì hình ảnh riêng lẻ không đủ chứng minh thông số. Mọi thông số cuối cùng phải đối chiếu catalogue, tem thiết bị, đăng kiểm và hồ sơ xe thực tế.

Nhóm trên 58m cần lưu ý gì?

Với nhóm trên 58m, việc khảo sát không chỉ tập trung vào điểm đổ. Kích thước tổng thể, đường di chuyển, giới hạn tải của mặt đường hoặc cầu tạm, góc cua, khoảng không trên cao và khả năng bố trí chân chống đều cần được kiểm tra. Đây thường là bài toán phối hợp giữa nhà cung cấp thiết bị, chỉ huy công trường và đơn vị phụ trách an toàn, thay vì chọn xe qua một con số trên báo giá.

Quy trình chọn chiều dài cần theo công trình

1. Khóa vị trí đặt xe khả thi: xác định lối vào, hướng xe, cao độ, nền đặt và không gian chân chống.
2. Đánh dấu điểm đổ khó nhất: chọn điểm xa nhất, cao nhất, thấp nhất hoặc bị che khuất; không chỉ đo tới mép công trình.
3. Đo ba nhóm khoảng cách: khoảng cách ngang, chênh cao và khoảng phải vượt qua chướng ngại.
4. Ghi nhận hạn chế hiện trường: dây điện, cẩu tháp, giàn giáo, mép hố, cây xanh, công trình lân cận và luồng xe.
5. So sơ đồ làm việc: đối chiếu điểm khảo sát với reach diagram/load chart của đúng model, cấu hình cần và điều kiện chân chống.
6. Chừa phương án thi công hợp lý: tính đường đi ống cuối, trình tự đổ, khả năng đổi vị trí xe và phối hợp nhân sự.
7. Xác nhận hồ sơ: kiểm tra catalogue, tem thiết bị, đăng kiểm và giấy tờ của chiếc xe thực tế trước khi huy động.

Không nên tự cộng một khoảng dự phòng tùy ý rồi chọn xe. Biên độ phù hợp phải dựa trên sơ đồ làm việc, quy trình vận hành và khảo sát công trường, vì hình dạng vùng tiếp cận không phải một đường tròn đồng đều.

Những sai lầm thường gặp khi chọn cần bơm

• Chọn theo số tầng: bỏ qua chiều cao tầng, cao độ đặt xe, khoảng lùi và bề rộng sàn.
• Đồng nhất chiều dài cần với tầm ngang: dẫn đến thiếu tầm khi cần phải nâng góc hoặc gập qua vật cản.
• Chỉ đo tới mép sàn: trong khi điểm đổ cuối cùng nằm sâu phía trong công trình.
• Không tính chân chống: xe đến nơi nhưng không có mặt bằng triển khai an toàn.
• Chọn cần dài nhất có thể: tăng yêu cầu đường vào và mặt bằng mà chưa chắc cải thiện hiệu quả thi công.
• Dùng thông số của xe khác: cùng mốc chiều dài nhưng cấu trúc cần, tâm quay và vùng làm việc có thể khác.
• Bỏ qua đường ống cuối: đầu cần tới gần nhưng cách tổ chức ống mềm và nhân lực thao tác không phù hợp.

Checklist thông tin cần gửi trước khi chọn xe

Kết luận, chiều dài cần phù hợp là chiều dài giúp đầu cần tiếp cận đầy đủ các điểm đổ trong vùng làm việc được nhà sản xuất xác nhận, đồng thời xe có thể vào, đỗ và triển khai chân chống an toàn. Hãy chọn từ dữ liệu mặt bằng và sơ đồ tầm với, không chọn bằng số tầng hoặc tên nhóm cần đơn lẻ.
