Bố Trí Xe Tải Gắn Cẩu Khi Nâng Hàng Bên Hông: 7 Khoảng Cách Cần Đo

Vì sao vị trí đỗ ảnh hưởng khả năng nâng của xe tải gắn cẩu?

Tải trọng ghi trong tên thương mại của cẩu không phải sức nâng tại mọi vị trí. Khi khoảng cách từ tâm quay tới hàng tăng, tải cho phép thường giảm theo bảng tải. Vị trí đỗ còn quyết định xe có mở được chân chống, cần có tránh mái che hay đường điện, hàng có đi qua được cạnh thùng và xe có rời hiện trường sau khi hoàn thành hay không.

Vì vậy, sơ đồ hiện trường phải được lập trước khi chốt “đỗ xe ở đâu”. Một phương án tốt không chỉ đưa móc tới hàng, mà còn kiểm soát toàn bộ hành trình từ điểm móc, lúc nhấc khỏi mặt nền, quá trình dịch chuyển tới vị trí đặt và bước thu xe rời đi.

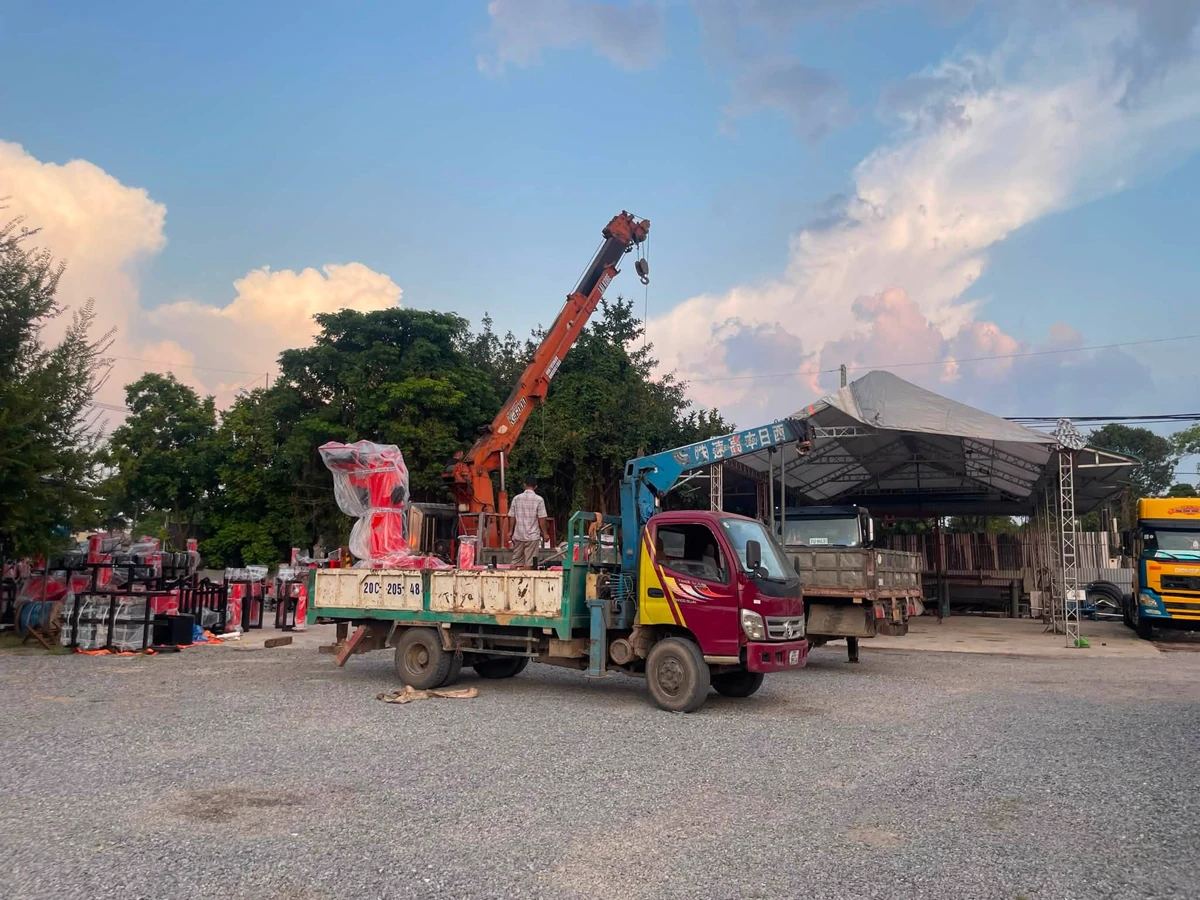

7 khoảng cách cần đo trước khi nâng hàng bên hông

1. Bán kính từ tâm quay cẩu tới trọng tâm hàng

Đây là số đo quan trọng nhất để đối chiếu bảng tải. Không đo từ mép thùng, cabin hoặc chân chống rồi coi đó là bán kính làm việc. Trước khi đo, cần xác định tương đối trọng tâm và điểm móc của kiện hàng; với hàng lệch tâm hoặc hình dạng phức tạp, việc xác định phải do người có chuyên môn thực hiện.

Nên ghi cả bán kính tại điểm nhấc và tại điểm đặt. Có trường hợp xe đủ sức nhấc hàng ở gần nhưng không đủ điều kiện đưa hàng tới vị trí xa hơn trên thùng hoặc qua vật cản.

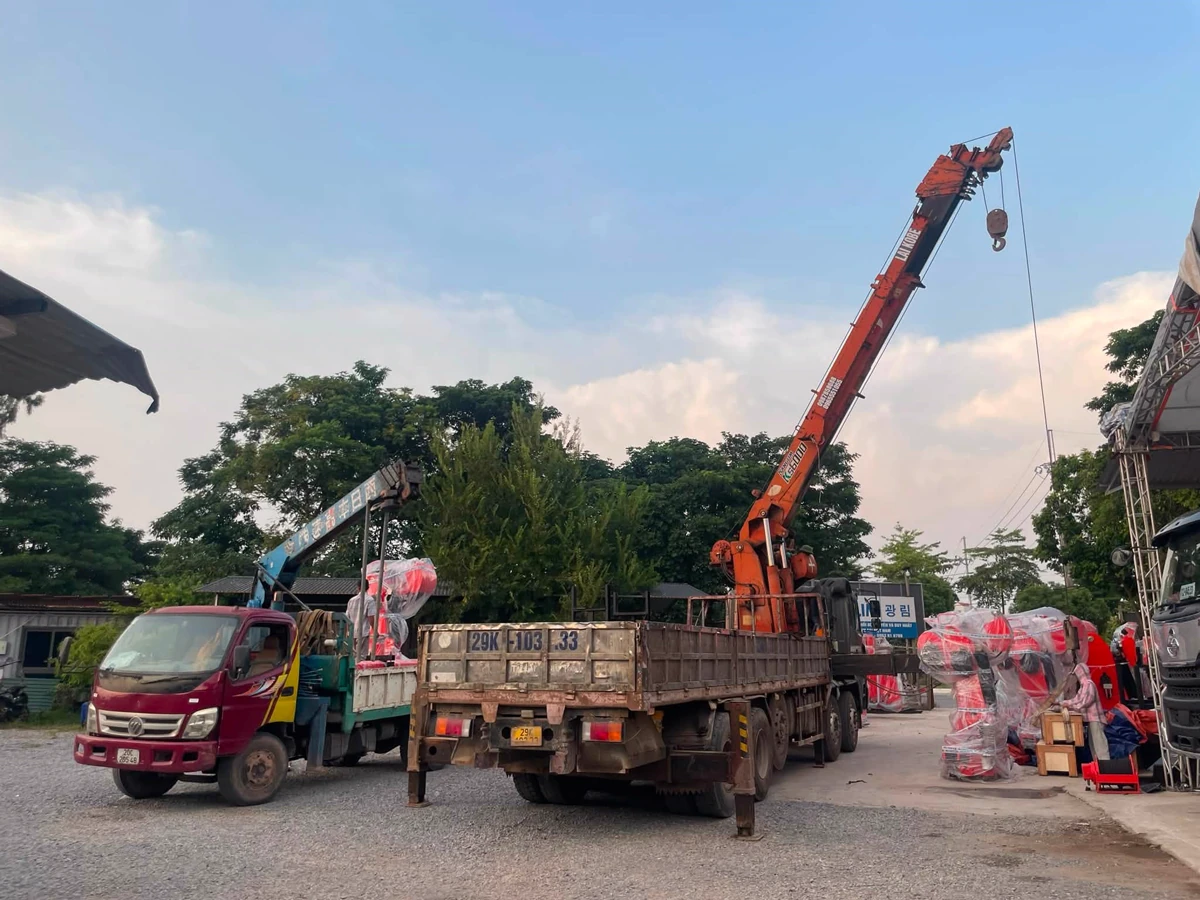

2. Khoảng trống triển khai chân chống

Đo từ thân xe tới giới hạn mặt bằng ở từng bên, đồng thời kiểm tra vật cản thấp như bó vỉa, rãnh nước, bậc nền, hàng rào hoặc xe đang đỗ. Kích thước chân chống phải lấy theo xe thực tế hoặc catalogue đúng model, không ước lượng theo chiều rộng cabin.

Nếu hiện trường chỉ cho phép triển khai một trạng thái nhất định, phải dùng đúng giới hạn tải tương ứng. Không lấy tải của trạng thái mở đầy đủ để áp dụng cho cách triển khai khác.

3. Khoảng cách từ điểm kê tới mép yếu hoặc hạ tầng ngầm

Mép taluy, rãnh thoát nước, hố ga, mương kỹ thuật, nền đắp hoặc vị trí có đường ống ngầm có thể làm thay đổi khả năng chịu lực. Sơ đồ nên đánh dấu từng điểm dự kiến đặt chân chống và thông tin nền bên dưới, thay vì chỉ ghi chung “sân bê tông”.

Không có một kích thước kê chân áp dụng cho mọi xe và mọi nền. Phương án kê, phân bố tải và khoảng cách tới mép yếu cần được xác định theo tải chân chống, tình trạng nền và yêu cầu của đơn vị phụ trách an toàn hiện trường.

4. Khoảng cách tới vật cản trên cao

Mái nhà xưởng, dầm, cổng, đường ống, cây, biển báo và đường dây điện đều phải có trên sơ đồ. Cần đo cả cao độ và khoảng cách ngang vì cần cẩu di chuyển theo cung, không chỉ đi thẳng lên trên.

Với đường điện, phải tổ chức biện pháp kiểm soát theo quy định và phối hợp với đơn vị quản lý liên quan. Không tự suy ra một khoảng cách an toàn chung khi chưa xác định cấp điện áp, điều kiện hiện trường và yêu cầu pháp lý áp dụng.

5. Khoảng trống bên hông cho người, thiết bị và vùng cấm

Khoảng trống này không chỉ dành cho chân chống. Cần chừa vùng cho người làm tín hiệu, phụ kiện nâng, dây điều hướng nếu phương án cho phép, lối tiếp cận khẩn cấp và ranh giới ngăn người không liên quan đi vào.

Nếu xe đỗ sát tường hoặc sát xe khác, người vận hành có thể mất tầm quan sát tới điểm đặt. Khi đó phải điều chỉnh vị trí, phương thức liên lạc hoặc bố trí người chỉ huy nâng theo quy trình của đơn vị.

6. Hành trình từ điểm nhấc tới điểm đặt

Đừng chỉ đánh dấu hai điểm đầu và cuối. Hãy vẽ đường di chuyển dự kiến của trọng tâm hàng, gồm đoạn nâng khỏi nền, xoay hoặc thay đổi tầm với, vượt mép thùng và hạ xuống vị trí đặt. Kiện dài có thể quét một vùng rộng hơn nhiều so với đường đi của móc.

Cần tính thêm chiều cao của móc, bộ treo và phụ kiện. Với máy móc hoặc kết cấu dễ biến dạng, cách treo và điểm nâng phải theo tài liệu của hàng hóa hoặc phương án nâng được chấp thuận.

7. Khoảng quay đầu và lối thoát sau khi xếp hàng

Sau khi hàng đã nằm trên thùng, kích thước và phân bố tải của xe thay đổi. Lối ra cần đủ cho xe quay, tránh cổng, mái che, phương tiện khác và khu vực đang thi công. Nếu phải lùi, cần xác định vị trí người hỗ trợ và khu vực quan sát bị che khuất.

Đối với hàng dài hoặc hàng vượt kích thước thùng theo cấu hình cho phép, việc lưu hành, chằng buộc và cảnh báo phải theo hồ sơ xe và quy định áp dụng. Không lấy khả năng “xếp vừa” làm căn cứ cho phép vận chuyển.

Quy trình 6 bước bố trí xe tại hiện trường

1. Khảo sát trước: chụp ảnh đường vào, mặt nền, hàng, điểm đặt và vật cản từ nhiều góc.
2. Lập sơ đồ nhìn từ trên: đánh dấu tim đường, thân xe dự kiến, tâm quay cẩu, chân chống, hàng và điểm đặt.
3. Ghi số đo: đo đủ bảy nhóm khoảng cách, không thay bằng mô tả “gần”, “rộng” hoặc “đủ chỗ”.
4. Đối chiếu thiết bị: kiểm tra bảng tải đúng model, số đoạn cần, trạng thái chân chống và phụ kiện nâng.
5. Rà soát đường di chuyển: xem toàn bộ cung đi của kiện hàng và lối ra của xe sau khi xếp.
6. Xác nhận trước khi làm: người chịu trách nhiệm hiện trường và người vận hành thống nhất tín hiệu, vùng cấm và điều kiện dừng việc.

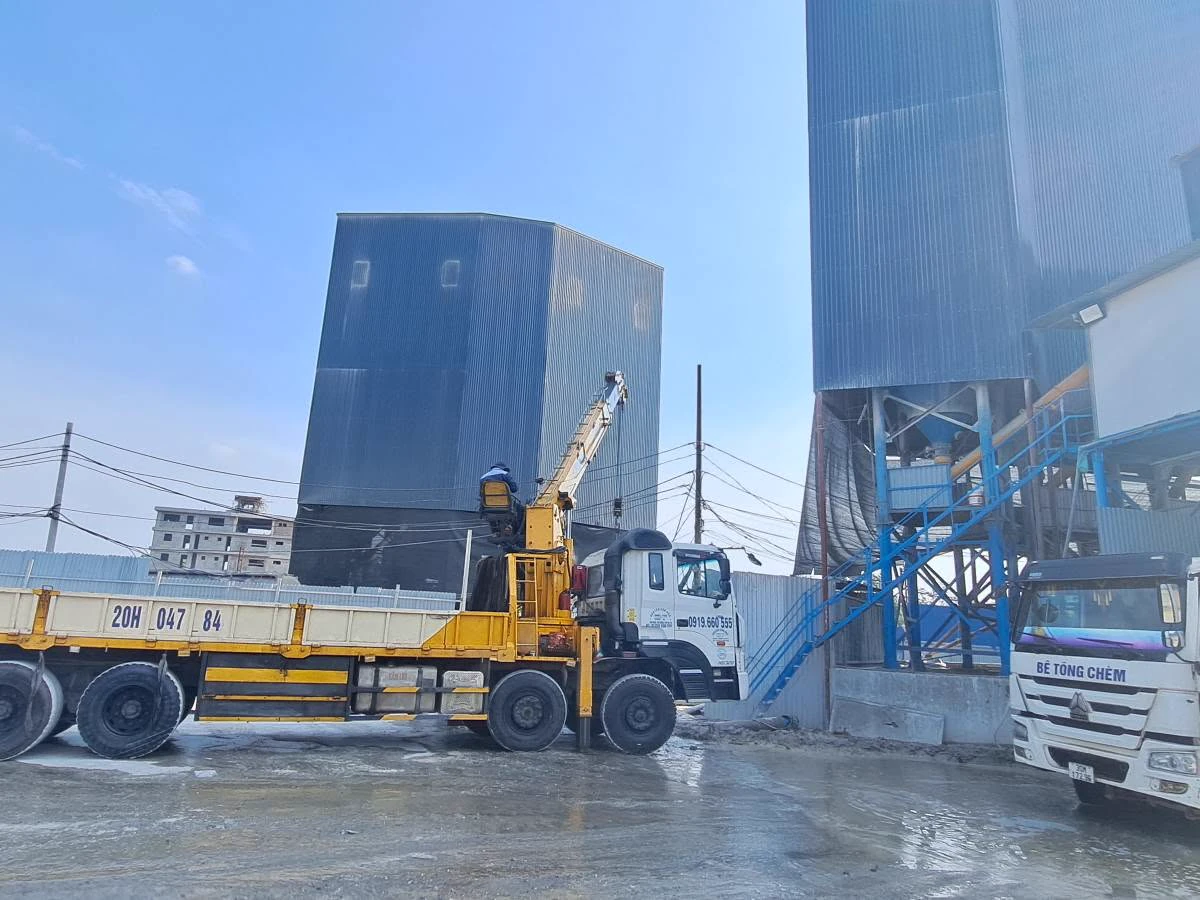

Nếu xe phải vào khu vực thi công có nhiều đơn vị cùng hoạt động, có thể dùng thêm checklist chuẩn bị xe cẩu tự hành vào công trường để rà đường vào, hồ sơ, nhân sự và điều kiện phối hợp.

Chọn hướng nâng và vị trí đặt hàng trên thùng

Không mặc định bên lái hay bên phụ là hướng nâng tốt hơn. Hướng phù hợp phải dựa trên vùng làm việc được nhà sản xuất cho phép, trạng thái chân chống, bán kính, khả năng quan sát và vật cản thực tế. Nếu phải đổi hướng trong ca, cần kiểm tra lại các thông số thay vì dùng nguyên phương án cũ.

Vị trí đặt hàng trên thùng cũng là một phần của bài toán. Hàng cần nằm trong phạm vi thùng và được phân bố theo hồ sơ tải trục của xe hoàn thiện. Không dồn hàng về một đầu chỉ để giảm bán kính nâng nếu cách đó làm mất cân bằng tải hoặc cản trở vị trí thu cần, chân chống và phụ kiện.

Kiểm tra nền và điểm kê chân chống

Bề mặt nhìn phẳng chưa chắc có khả năng chịu lực đồng đều. Nền bê tông có thể nằm trên hố kỹ thuật; nền cấp phối có thể bị ngậm nước; phần sát rãnh hoặc taluy có thể yếu hơn khu vực giữa sân. Mỗi điểm đặt chân chống cần được xem như một vị trí riêng.

Trước ca làm việc, kiểm tra dấu hiệu lún, nứt, nước đọng, hố ga, nắp kỹ thuật và chênh cao. Trong quá trình nâng, nếu nền hoặc xe có biểu hiện bất thường, phải dừng theo quy trình an toàn của đơn vị. Không tiếp tục chỉ vì kiện hàng đã rời mặt đất.

Đối chiếu bảng tải từ số đo hiện trường

Sau khi có khối lượng hàng và bán kính tại các điểm quan trọng, mới chọn dòng tương ứng trên bảng tải đúng model. Cần kiểm tra chiều dài cần, góc cần, hướng làm việc, trạng thái chân chống, tời, móc và phụ kiện. Khối lượng phụ kiện nâng cũng là một phần của tải treo.

Nếu đang ở giai đoạn chọn mua, bài chọn xe tải gắn cẩu theo tải nâng và tầm với giúp chuyển dữ liệu hiện trường thành yêu cầu cấu hình. Không dùng bảng tải của model gần giống, cùng tải danh nghĩa hoặc cùng số đoạn cần để thay thế.

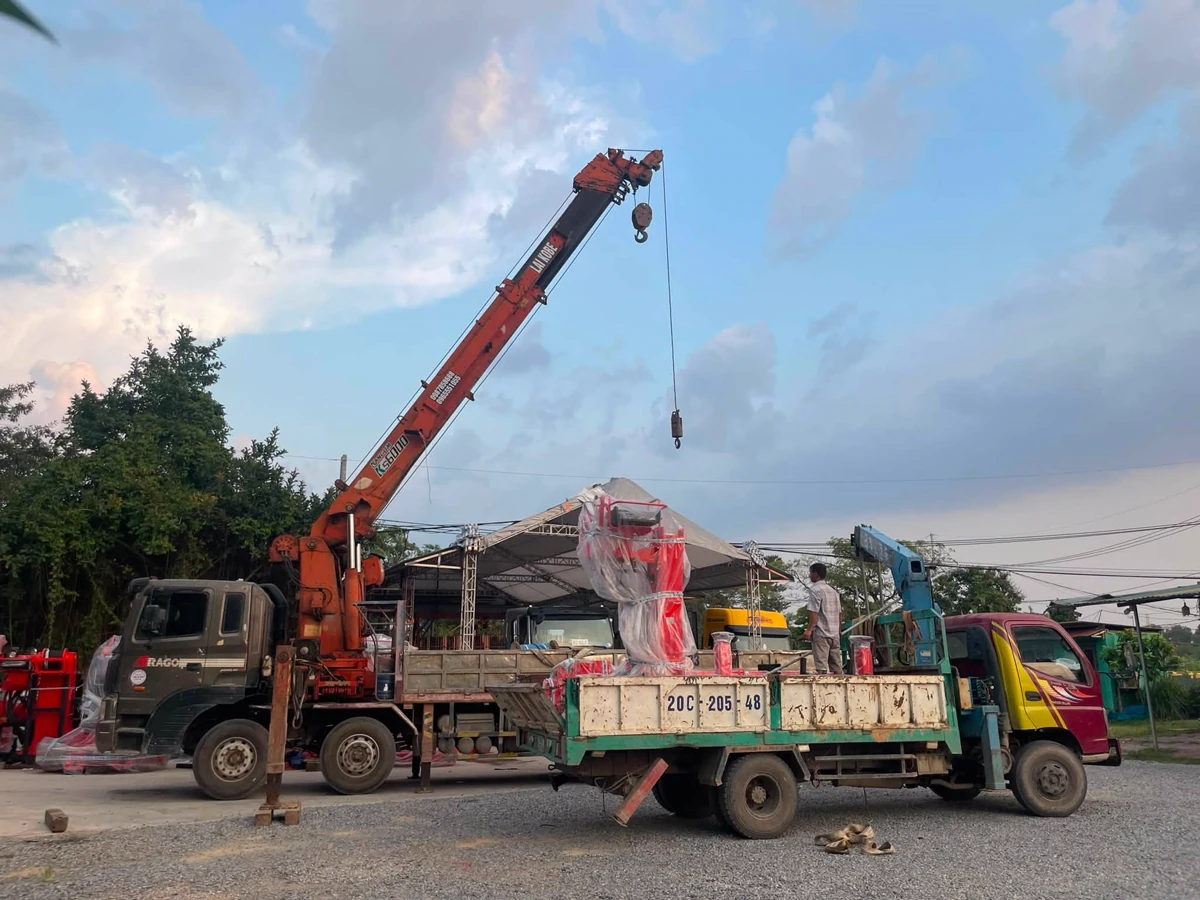

Khi có hai xe cẩu cùng làm việc tại một hiện trường

Hai xe xuất hiện cùng bãi không đồng nghĩa có thể cùng nâng một kiện. Nâng phối hợp làm thay đổi cách phân chia tải, đồng bộ chuyển động, góc dây treo và rủi ro truyền tải giữa hai thiết bị. Công việc này cần phương án nâng chuyên biệt, người chỉ huy, thông tin tải chính xác và thiết bị phù hợp.

Nếu hai xe chỉ thực hiện hai nhiệm vụ độc lập, vẫn phải tách vùng quay, vùng hàng di chuyển và lối ra. Không để cần, dây treo, chân chống hoặc kiện hàng của xe này xâm nhập vùng làm việc của xe kia. Trình tự làm việc nên được ghi rõ để tránh hai xe cùng thao tác tại khu vực giao nhau.

Mẫu phiếu khảo sát hiện trường hai cột

Sau ca, các số liệu phát sinh như vị trí đỗ thực tế, thời gian triển khai, điều kiện nền và thay đổi phương án nên được đưa vào nhật ký vận hành xe cẩu tự hành. Dữ liệu này giúp những lần giao hàng sau không phải khảo sát lại từ đầu nhưng vẫn cần xác nhận hiện trạng mới.

Dùng dữ liệu nâng bên hông để chọn xe tải gắn cẩu

Khi doanh nghiệp thường xuyên giao cùng một nhóm hàng, có thể tổng hợp các hiện trường thành bộ yêu cầu mua xe. Hãy lấy tình huống khó nhưng xảy ra thường xuyên làm mốc: kiện hàng nặng bao nhiêu, bán kính bao nhiêu, đường vào rộng thế nào, có cần thùng dài hay không và tải chở còn lại phải đạt mức nào theo hồ sơ.

Không chọn cẩu lớn hơn chỉ để dự phòng khi xe nền, tải trục, thùng và mặt bằng không phù hợp. Ngược lại, không chọn cẩu vừa đủ ở bán kính gần nếu phần lớn công việc diễn ra xa tâm quay. Với xe đã nhận bàn giao, có thể tham khảo thêm các điểm kiểm tra xe tải gắn cẩu khi nhận xe để đối chiếu thiết bị, chân chống và hồ sơ trước khi đưa vào khai thác.

6 lỗi thường gặp khi bố trí xe nâng hàng bên hông

• Đo từ mép thùng tới hàng rồi coi đó là bán kính làm việc.
• Chỉ đo điểm nhấc mà không đo điểm đặt xa hơn.
• Đỗ xe xong mới phát hiện chân chống vướng rãnh, tường hoặc phương tiện khác.
• Kiểm tra tầm với của móc nhưng bỏ qua vùng quét của kiện hàng dài.
• Dùng tải danh nghĩa hoặc bảng tải của model khác để kết luận khả năng nâng.
• Xếp được hàng lên thùng nhưng không còn lối quay đầu, thu cần hoặc rời hiện trường.

Câu hỏi thường gặp

Kết luận

Bố trí xe tải gắn cẩu khi nâng hàng bên hông nên bắt đầu bằng bảy khoảng cách đo được, không bắt đầu bằng phỏng đoán “xe đủ lớn”. Khi bán kính, chân chống, nền, vật cản, hành trình hàng và lối ra đều rõ ràng, việc đối chiếu bảng tải và chọn cấu hình sẽ chính xác hơn.
