Xe tải gắn cẩu 5 tấn: 9 điểm kiểm tra khi nhận xe

Xe Tải Gắn Cẩu 5 Tấn Là Gì?

Xe tải gắn cẩu 5 tấn là tổ hợp gồm xe nền, cẩu thủy lực và thùng/sàn chở hàng. Tên gọi “5 tấn” thường chỉ mức nâng lớn nhất ở bán kính gần theo cách gọi thị trường. Khi vươn xa, tải nâng giảm theo biểu đồ tải của đúng model cẩu.

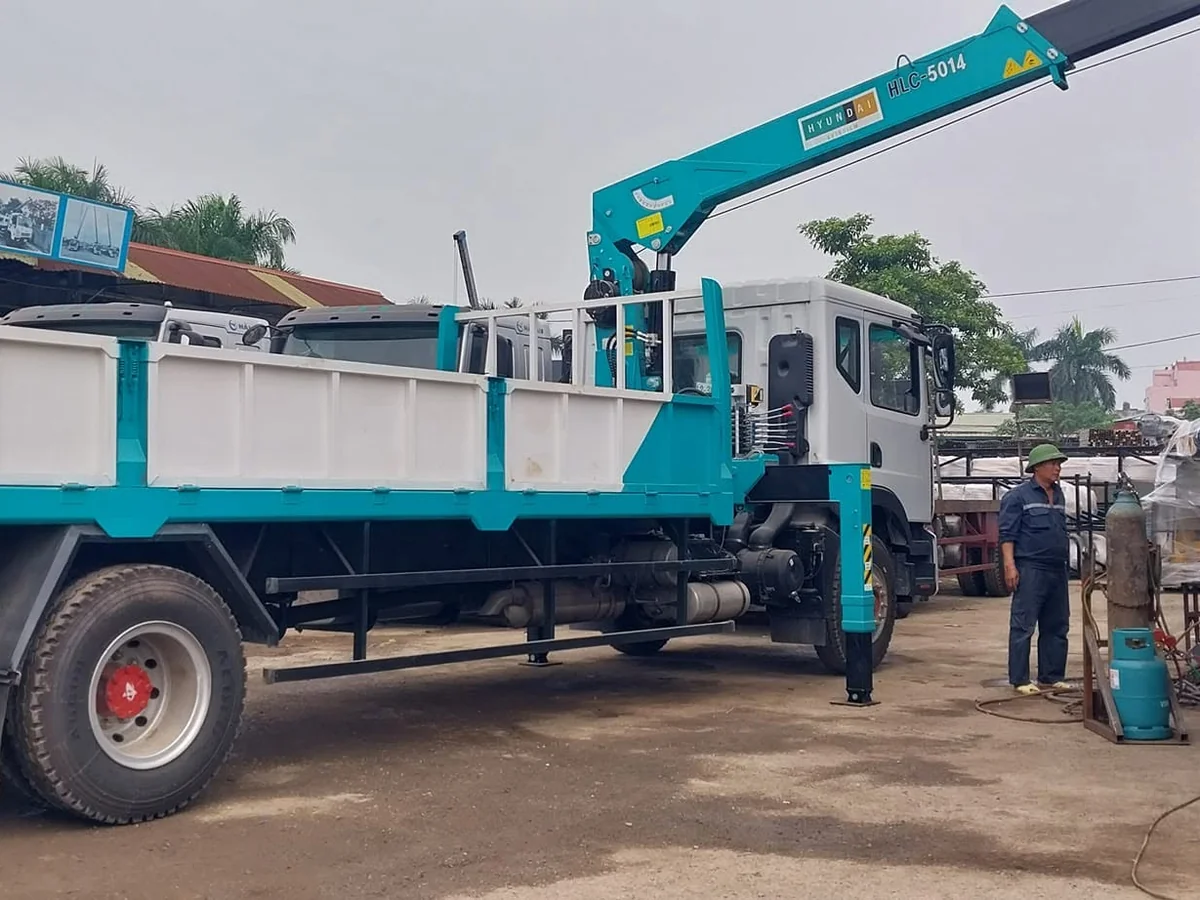

Một cấu hình phổ biến trong nhóm này là cẩu thước ống lồng Hyundai HLC-5014 lắp sau cabin, kèm thùng lửng để chở vật liệu hoặc máy móc. Tuy nhiên, cùng mức 5 tấn vẫn có thể dùng các model cẩu khác như Unic, Soosan hoặc Kanglim, trên xe nền 2 chân hoặc 3 chân khác nhau. Không lấy số liệu của một xe để áp cho mọi cấu hình.

Nếu cần so sánh nhiều phương án trước khi chốt, khách hàng nên xem trang tổng xe tải gắn cẩu 5 tấn theo xe nền và model cẩu. Để rà theo nhóm thiết bị rộng hơn, có thể mở danh mục xe cẩu tự hành, xe tải gắn cẩu.

Vì Sao Phải Kiểm Tra Kỹ Khi Nhận Xe?

Xe tải gắn cẩu 5 tấn là tổ hợp nhiều hệ thống. Chỉ cần sai model cẩu, khác số đoạn cần, thay đổi kích thước thùng hoặc thiếu một hạng mục hồ sơ cũng có thể làm xe nhận được không còn giống phương án đã chốt. Biên bản bàn giao nên ghi theo từng hạng mục và kèm ảnh/video, không chỉ ghi chung “xe mới, hoạt động bình thường”.

Tải nâng danh nghĩa không thay thế load chart. Người mua cần đối chiếu kiện hàng nặng nhất, bán kính làm việc thường gặp và vị trí đặt hàng với biểu đồ tải của đúng cẩu lắp trên xe.

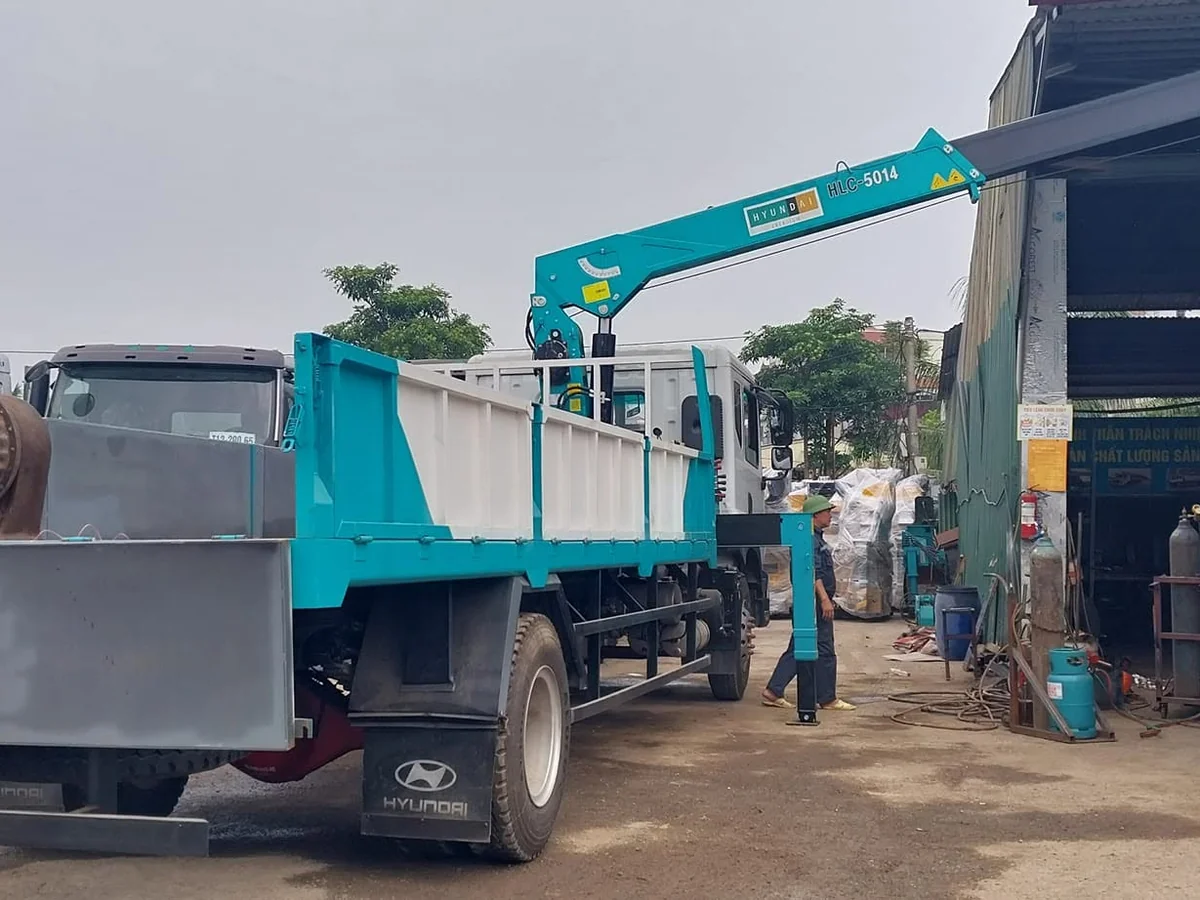

9 Điểm Kiểm Tra Xe Tải Gắn Cẩu 5 Tấn Khi Nhận Xe

Checklist dưới đây phù hợp bước nghiệm thu ban đầu. Tùy hợp đồng, model cẩu và xe nền, danh sách có thể bổ sung thêm hạng mục kỹ thuật hoặc hồ sơ chuyên ngành.

Nhóm 1–3: Đúng thiết bị, đúng xe nền, đúng bệ lắp

1. Tem cẩu và serial: chụp rõ nameplate, model, serial, năm sản xuất và nhãn cảnh báo; đối chiếu hợp đồng, packing list, catalogue và tài liệu bàn giao. Với cẩu Hyundai, cần khóa đúng biến thể như HLC-5014 nếu đó là model đã đặt.
2. Xe nền: kiểm tra số khung, model, cấu hình trục, lốp, cabin và chứng từ xe; không chỉ đối chiếu bằng tên thương mại.
3. Bệ cẩu và khung phụ: quan sát vị trí lắp sau cabin, liên kết, bu lông, đường hàn, bề mặt sơn, khoảng hở với cabin/thùng và dấu hiệu cọ chạm.

Nhóm 4–6: Thùng, chân chống và thủy lực

4. Thùng hàng: đo kích thước, kiểm tra sàn, thành/bửng, khóa, điểm buộc hàng, cửa hậu, sơn và các chi tiết đã ghi trong hợp đồng.
5. Chân chống: thử vươn/thu theo quy trình, kiểm tra khóa, xi lanh, ống dầu, tấm kê và độ đồng đều hai bên.
6. Hệ thủy lực và PTO: quan sát mức dầu, đầu nối, tuyến ống, rò rỉ, tiếng động và nhiệt bất thường trong lần chạy thử do kỹ thuật viên hướng dẫn.

Nhóm 7–9: Điều khiển, gầm và hồ sơ

7. Tay điều khiển và cảnh báo: kiểm tra các cần van, ký hiệu thao tác, dừng khẩn cấp, đèn/còi hoặc hệ thống giới hạn theo trang bị của đúng model.
8. Gầm và liên kết khung: quan sát khung phụ, ốc siết, ống dầu/khí, hệ treo, trục các-đăng và các điểm gia cường liên quan đến lắp cẩu.
9. Hồ sơ bàn giao: nhận catalogue, load chart, hướng dẫn vận hành/bảo dưỡng, chứng từ thiết bị, hồ sơ lắp đặt, đăng ký/đăng kiểm hoặc giấy tờ theo phạm vi hợp đồng.

Các cấu hình tham khảo như Chenglong M3 gắn Hyundai HLC-5014 hoặc Dongfeng 2 chân gắn Hyundai 5 tấn giúp hình dung cách trình bày xe nền, cẩu và thùng. Thông số của xe đặt mua vẫn phải chốt theo hợp đồng và hồ sơ thực tế.

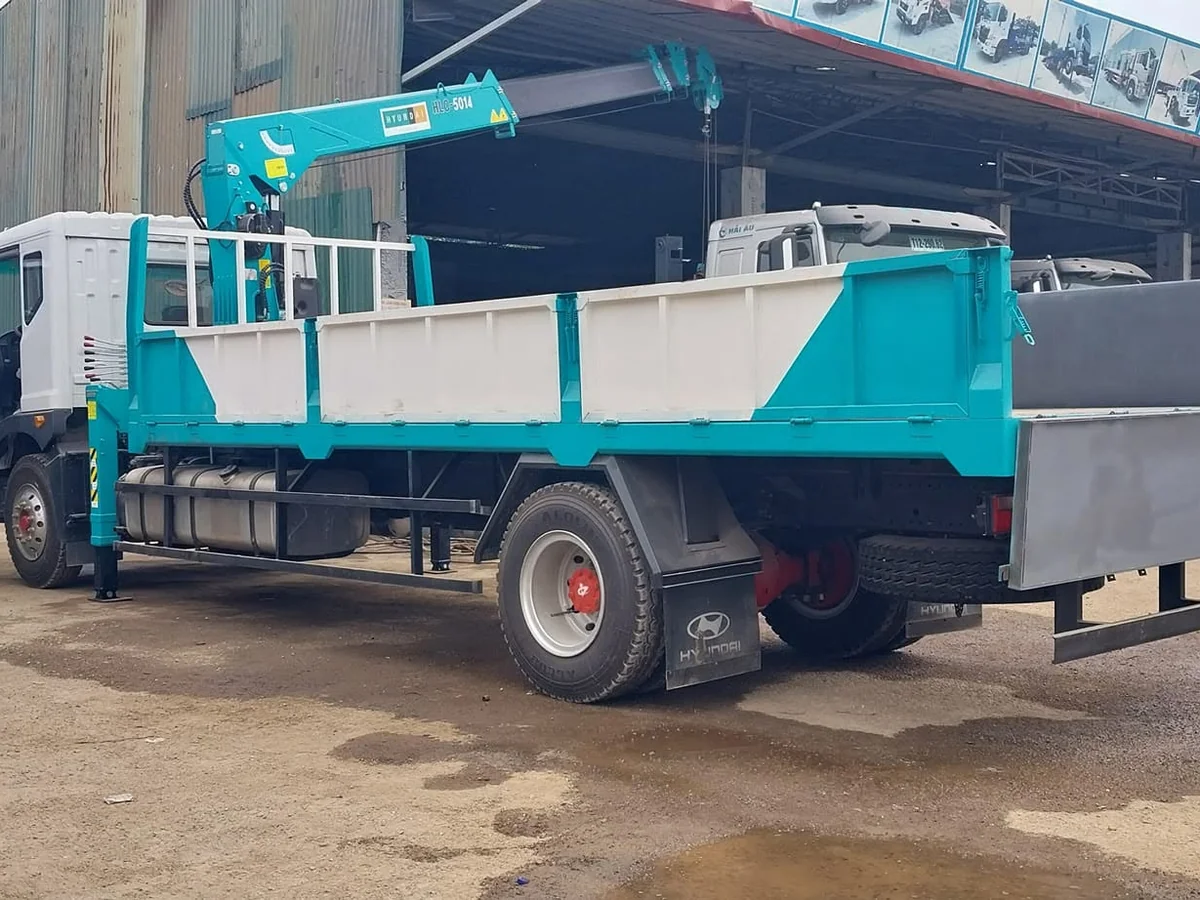

Thùng Hàng Và Chân Chống

Thùng lửng phải khớp hàng thực tế

Thùng lửng trên xe tải gắn cẩu 5 tấn thường phục vụ vật liệu xây dựng, máy móc nhỏ, thép ống hoặc kiện hàng cần buộc dây. Khi nhận xe, cần kiểm tra chiều dài, chiều rộng, chiều cao thành, độ phẳng sàn, độ kín bửng và khả năng mở/đóng an toàn.

• Đo lại kích thước thùng theo biên bản, không chỉ nhìn bằng mắt.
• Kiểm tra chốt khóa, bản lề, cửa hậu và điểm buộc hàng.
• Quan sát khoảng hở giữa cẩu, cabin và thành thùng khi cẩu ở trạng thái thu.
• Ghi nhận nếu sơn, mối hàn hoặc chi tiết hoàn thiện chưa đúng phạm vi bàn giao.

Chân chống quyết định vùng làm việc an toàn

Chân chống không chỉ để “xe đứng vững”. Phạm vi vươn, khóa, tấm kê và điều kiện mặt nền ảnh hưởng trực tiếp đến khả năng làm việc theo từng hướng. Hai xe cùng gắn cẩu 5 tấn vẫn có thể khác dầm chân, hành trình xi lanh và cách bố trí.

• Thử vươn/thu từng chân theo hướng dẫn kỹ thuật viên.
• Kiểm tra rò dầu, móp méo, khóa cơ khí và độ đồng đều hai bên.
• Xác nhận có tấm kê và cách đặt trên nền phù hợp.
• Không di chuyển xe khi chân chống hoặc cần chưa thu khóa đúng vị trí vận chuyển.

Tay Điều Khiển Và Hệ Thủy Lực

Cần van phải khớp chức năng thực tế

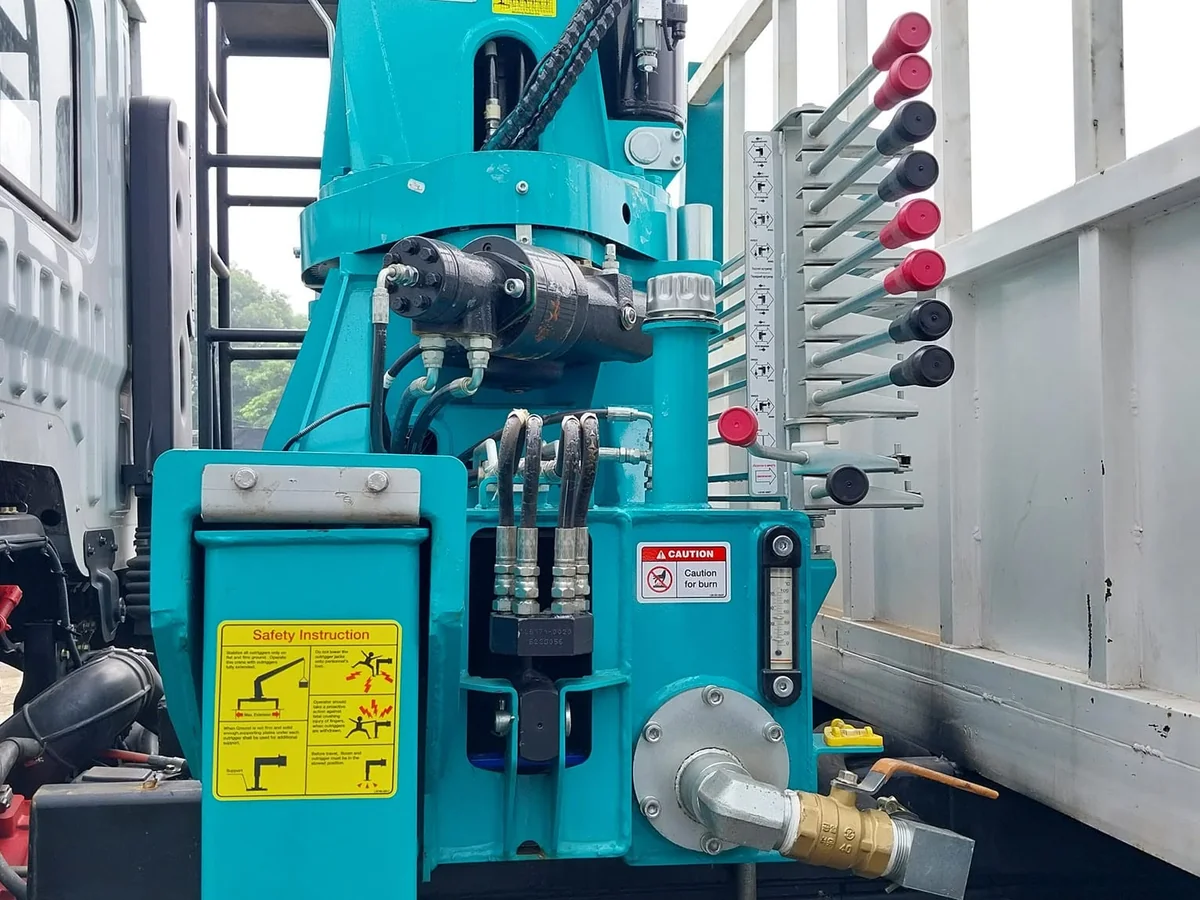

Cụm tay điều khiển bên thân cẩu là nơi người vận hành thực hiện nâng/hạ, kéo/đẩy cần, quay toa và điều khiển chân chống. Khi bàn giao, nên yêu cầu kỹ thuật viên chỉ rõ từng cần van, ký hiệu trên bảng và trình tự thao tác an toàn.

• Đối chiếu số cần van với chức năng thực tế của model cẩu.
• Kiểm tra nhãn an toàn, đồng hồ mức dầu, đầu nối và van xả/lấy mẫu nếu có.
• Chạy từng chuyển động không tải ở tốc độ thấp, quan sát độ êm và tiếng động lạ.
• Ghi nhận rò dầu, ống bị cọ, xoắn hoặc kẹp giữ chưa chắc.

Nền Hino và Isuzu là lựa chọn phổ biến khi doanh nghiệp ưu tiên mạng lưới bảo dưỡng dài hạn. Khách hàng có thể tham khảo cấu hình Hino FG gắn Hyundai HLC-5014 hoặc Isuzu FVR 900 gắn HLC-5014 để so sánh cách bố trí cẩu và thùng, rồi chốt lại theo hồ sơ xe đặt mua.

Kiểm Tra Gầm Và Liên Kết Khung

Không bỏ qua phần không nhìn thấy từ trên cabin

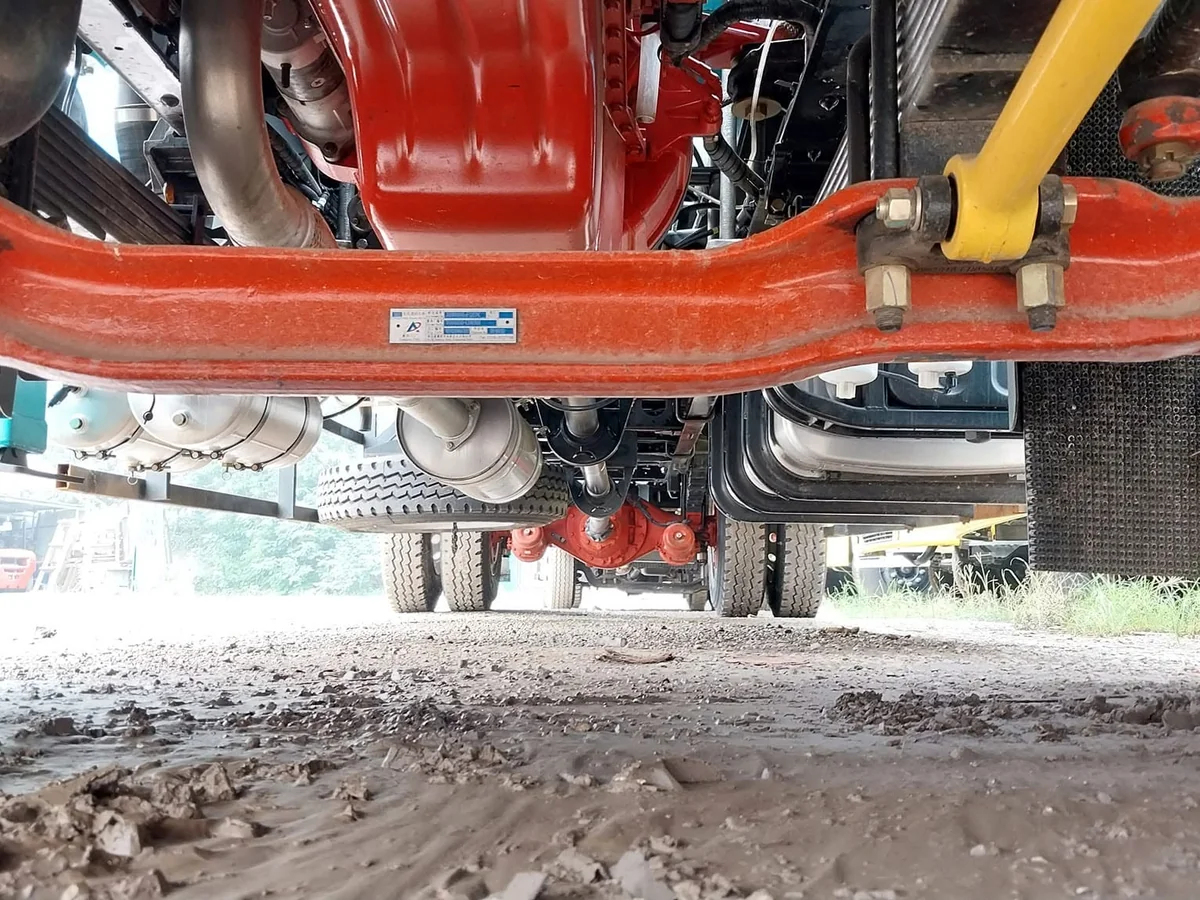

Phần gầm phản ánh chất lượng lắp đặt và độ an toàn khi khai thác. Cần quan sát khung phụ, điểm siết, ống dẫn, hệ treo và các vị trí gia cường liên quan đến bệ cẩu. Nếu phát hiện ốc lỏng, ống cọ, vết hàn bất thường hoặc chi tiết chạm khung, phải lập biên bản trước khi ký nhận hoàn tất.

• Quan sát khung phụ và điểm nối với chassis.
• Kiểm tra ốc, bulông, chốt an toàn và dấu sơn siết nếu có.
• Theo dõi ống dầu/khí, lò xo, giảm chấn và trục các-đăng khi xe ở trạng thái tĩnh.
• Chụp ảnh các vị trí quan trọng để lưu cùng biên bản bàn giao.

Hồ Sơ Bàn Giao Cần Nhận

Tài liệu phải khớp thiết bị thực tế

Hồ sơ không chỉ phục vụ đăng ký hoặc đăng kiểm. Catalogue, load chart và hướng dẫn bảo dưỡng còn là căn cứ đào tạo vận hành, lập kế hoạch nâng, đặt phụ tùng và xử lý sự cố. Tên model và serial trên từng tài liệu phải khớp với cẩu đang lắp trên xe.

Dấu Hiệu Cần Dừng Bàn Giao Để Kiểm Tra Lại

Không ký nhận hoàn tất khi còn sai khác chưa ghi nhận

Nếu phát hiện một trong các dấu hiệu dưới đây, nên lập biên bản hiện trạng, chụp ảnh/video và yêu cầu đơn vị cung cấp giải thích hoặc khắc phục trước khi xác nhận hoàn tất:

• Model, serial, năm sản xuất hoặc phụ kiện không khớp hợp đồng và chứng từ.
• Không có load chart đúng model, không đọc rõ tem cẩu hoặc tài liệu thiếu trang quan trọng.
• Bệ cẩu, khung phụ, chân chống hoặc thùng có dấu hiệu lệch, cọ chạm, nứt sơn, biến dạng hay liên kết chưa hoàn thiện.
• Hệ thủy lực rò dầu, ống bị xoắn/cọ, tiếng động bất thường hoặc chuyển động không đều trong lần thử.
• Cần khi thu hoặc quay tiến gần cabin, thùng, đèn, ống xả hay phụ kiện hơn khoảng được thiết kế.
• Thông số khối lượng, tải chở, kích thước thùng hoặc hồ sơ đăng ký/đăng kiểm chưa thống nhất.
