Cẩu gập Palfinger lắp sau cabin là phương án đặt cụm cẩu ngay sau buồng lái, trước thùng hàng hoặc mâm kéo. Cách bố trí này giúp phần thân xe phía sau được tổ chức thành một vùng chở hàng liền mạch, nhưng không thể chọn bằng mắt hay chỉ dựa vào tên model cẩu. Khối lượng cẩu, vị trí trọng tâm, tải từng trục, chiều dài cơ sở, khung phụ, chân chống và khoảng hở với thùng hoặc moóc phải được tính cùng nhau.
Năm cấu hình Volvo, Mercedes-Benz, Renault và Scania dưới đây cho thấy cùng một vị trí lắp vẫn có thể đi với xe tải sàn, xe ben hoặc đầu kéo. Chúng được dùng để nhận diện nguyên tắc bố trí, không phải bộ thông số có thể sao chép nguyên xi sang một xe khác. Với nhu cầu chọn model và dự toán trọn bộ, khách hàng có thể bắt đầu từ trang xe đầu kéo gắn cẩu Palfinger.
Thế nào là cẩu gập Palfinger lắp sau cabin?
Ở cấu hình này, chân cột cẩu được đặt trên khung phụ ngay phía sau cabin. Khi thu gọn để di chuyển, các đoạn cần gập nằm trong vùng giữa cabin và phần thân xe. Nếu là xe tải, thùng hoặc ben bắt đầu sau cụm cẩu. Nếu là đầu kéo, cần kiểm tra thêm quan hệ giữa cẩu, mâm kéo, đầu moóc và góc quay khi đánh lái.
Vị trí “sau cabin” không đồng nghĩa mọi cẩu đều chiếm cùng một khoảng lắp. Cẩu hạng nặng có thân cẩu, chân chống, bình dầu và hệ thống thủy lực lớn hơn; cấu hình có JIB, tời hoặc nhiều đoạn cần cũng làm thay đổi tự trọng và không gian thu gọn. Bản vẽ bố trí phải dùng đúng biến thể cẩu và đúng chassis dự kiến lắp.
Lợi ích dễ thấy là phần thùng phía sau không bị chia cắt bởi một cụm cẩu đặt ở cuối xe. Tuy nhiên, tải tập trung gần cabin có thể làm phân bố tải lên trục trước và cụm trục sau thay đổi đáng kể. Vì vậy, chiều dài thùng còn lại và tải hàng thực tế chỉ được chốt sau khi có bài toán khối lượng hoàn chỉnh.
Năm cấu hình cẩu gập Palfinger lắp sau cabin để tham khảo
| Xe nền | Cẩu Palfinger | Thân xe | Điểm cần đối chiếu |
|---|---|---|---|
| Volvo FH 540 8x4 | PK135.002 TEC7 + JIB PJ190 | Đầu kéo/xe tải sàn | Cẩu hạng nặng, nhiều trục; cần tính kỹ tự trọng, tải trục, chân chống và khoảng hở khi gập. |
| Mercedes-Benz Axor 2529 6x2 | PK26002 EH | Xe tải sàn | Cân bằng giữa vùng lắp cẩu và chiều dài sàn; kiểm tra tải lên từng trục của đúng xe. |
| Renault C380 6x2 | PK18002-EH | Xe ben | Phải kiểm tra đồng thời không gian cẩu, cơ cấu ben, khung phụ và vùng hoạt động của chân chống. |
| Scania P114-380 6x4 | PK13000 | Xe ben | Chassis 6x4 và cẩu đời cũ cần đối chiếu tình trạng thực tế, tem cẩu, tải trục và hồ sơ xe. |
| Scania R500 8x4 | PK100002 F | Đầu kéo | Cần kiểm tra cẩu với mâm kéo, cổ moóc, bán kính quay, khung phụ và tải đặt lên cụm trục. |
Volvo FH 540 8x4 với PK135.002 TEC7 và JIB PJ190
Danh sách xe tham khảo ghi rõ Volvo FH 540 dùng cấu hình 8x4, cẩu PALFINGER PK135.002 TEC7 kèm JIB PJ190 và vị trí cẩu phía sau cabin. Đây là ví dụ rõ về việc một bộ cẩu hạng nặng cần nhiều không gian lắp đặt và hệ chân chống tương xứng. PALFINGER cũng công bố PK135.002 TEC7 có thể kết hợp PJ190; thông số cuối cùng phải lấy theo đúng biến thể cần, JIB và biểu đồ tải của bộ thiết bị.

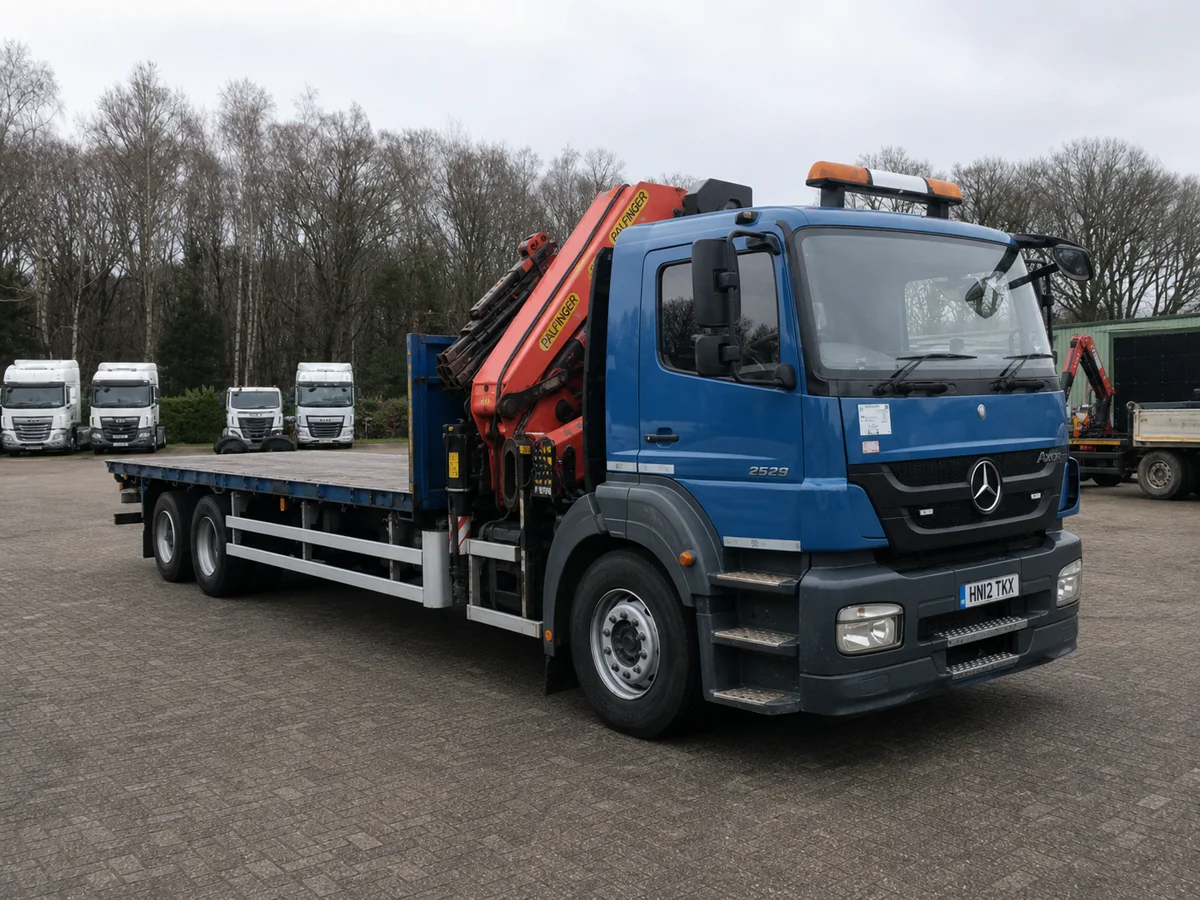

Mercedes-Benz Axor 2529 6x2 với PK26002 EH
Cấu hình Axor 2529 cho thấy cẩu PK26002 EH được đặt trước sàn hàng trên chassis ba trục. Điểm đáng chú ý không phải chỉ là chiều dài thùng còn lại, mà là vị trí khối lượng cẩu so với trục trước, trục chủ động và trục phụ. Hai xe cùng là 6x2 vẫn có thể cho kết quả khác nếu chiều dài cơ sở, vị trí trục phụ hoặc tự trọng cabin khác nhau.
Renault C380 6x2 với PK18002-EH
Nguồn tham khảo mô tả Renault C380 6x2 dùng cẩu PK18002-EH đặt sau cabin và thân xe ben dung tích 6 m³. Cấu hình này cho thấy cẩu gập không chỉ đi với thùng sàn. Khi kết hợp cơ cấu ben, kỹ sư phải kiểm tra thêm xy-lanh ben, bản lề, dầm phụ, đường ống thủy lực và vùng chuyển động của thùng để các hệ thống không xung đột.
Scania P114-380 6x4 với PK13000
Danh sách Scania P114-380 ghi cẩu PK13000 đặt sau cabin trên nền 6x4. Với xe và cẩu đã qua sử dụng, tên model chỉ là điểm bắt đầu. Cần đọc tem thiết bị, năm sản xuất, số đoạn cần, tình trạng chốt khớp, xi-lanh, ống thủy lực, chân chống và biểu đồ tải đi kèm; không suy ra khả năng làm việc chỉ từ ngoại hình hoặc tên gọi “cẩu bao nhiêu tấn”.

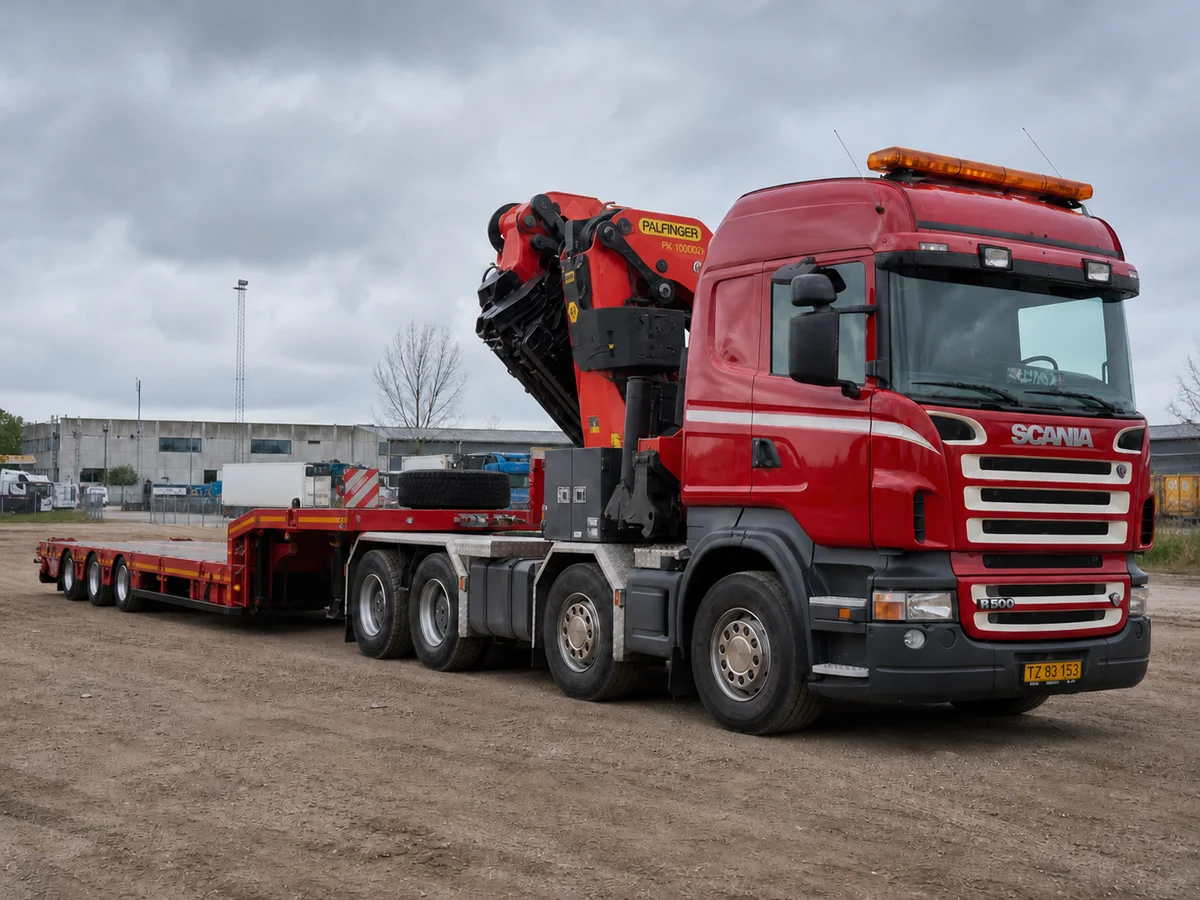

Scania R500 8x4 với PK100002 F
Nguồn Ditzj mô tả PK100002 F được lắp sau cabin đầu kéo Scania R500 8x4. Trên đầu kéo, việc đặt cẩu đúng vị trí chưa đủ: mâm kéo phải còn vùng làm việc phù hợp, cổ moóc không được va vào cẩu hoặc chân chống khi xe quay, và tải đặt lên mâm kéo sau cải tạo phải được tính lại. Loại moóc dự kiến sử dụng cần được đưa vào bản vẽ ngay từ đầu.
Sáu hạng mục phải tính đồng bộ khi đặt cẩu sau cabin
1. Khối lượng cẩu và phân bố tải từng trục
Tự trọng cẩu không được trừ thẳng khỏi tải hàng rồi coi đó là kết quả cuối cùng. Trọng tâm của cẩu nằm ở một vị trí cụ thể trên chassis; khung phụ, chân chống, bình dầu, bơm, thùng và phụ kiện cũng tạo thêm tải. Cần lập bài toán phân bố tải ở trạng thái xe không hàng và có hàng, sau đó đối chiếu giới hạn từng trục của đúng phương tiện.
2. Khoảng lắp và chiều dài thân xe còn lại
Kích thước khi cẩu gập phải được lấy từ bản vẽ đúng model, số đoạn cần và phụ kiện. Cần dành khoảng hở với cabin, thành trước thùng, ống xả, bình dầu, hộp dụng cụ và các chi tiết bảo dưỡng. Nếu cố kéo dài thùng trước khi chốt tải trục, cấu hình có thể đẹp trên bản vẽ nhưng không đạt tải hàng hoặc kích thước khai thác mong muốn.
3. Khung phụ và liên kết với chassis
Mô-men do cẩu tạo ra phải truyền qua bệ cẩu, khung phụ và chassis. Chiều dài, tiết diện, vật liệu, vị trí liên kết và cách xử lý vùng tập trung ứng suất cần theo hồ sơ thiết kế cùng hướng dẫn của nhà sản xuất. Không nên sao chép kiểu bệ của một xe khác chỉ vì hai xe dùng cùng model cẩu.
4. Chân chống và vùng làm việc
Chân chống phải mở được trong mặt bằng thực tế mà không vướng bậc lên xuống, bình nhiên liệu, lốp, thùng hoặc công trình. Trên các hệ thống được trang bị HPSC, PALFINGER cho biết bộ điều khiển dùng vị trí chân chống và dữ liệu xe/cẩu để xác định vùng làm việc cho phép. Đây là lớp hỗ trợ an toàn, không thay thế nền đặt xe phù hợp, thao tác đúng hướng dẫn và biểu đồ tải.
5. PTO, bơm và hệ thống thủy lực
Công suất PTO, lưu lượng bơm, áp suất làm việc, dung tích bình dầu, làm mát dầu và đường ống phải tương thích với cẩu. Tuyến ống cần tránh vùng nóng, cạnh sắc, phần chuyển động của cabin lật và cơ cấu thùng. Với xe đã qua sử dụng, tình trạng PTO và bơm cần được kiểm tra dưới tải thay vì chỉ thử cẩu không hàng.
6. Thùng, mâm kéo và loại hàng dự kiến
Xe tải sàn cần chốt chiều dài, chiều cao sàn, thành thùng và điểm chằng buộc. Xe ben phải kiểm tra chuyển động của thùng và cơ cấu nâng. Đầu kéo phải kiểm tra mâm kéo, loại moóc, tải mâm và góc quay. Tất cả đều phải quay lại bài toán gốc: khối lượng kiện hàng lớn nhất, bán kính nâng, vị trí lấy và đặt hàng, tần suất làm việc cùng điều kiện mặt bằng.
Chọn xe nền nào cho cẩu gập Palfinger sau cabin?
Không có công thức “model cẩu này bắt buộc đi với xe mấy chân” áp dụng cho mọi dự án. Xe 6x2 có thể phù hợp khi cần một trục phụ để quản lý tải và ưu tiên đường trường; xe 6x4 thường được cân nhắc khi cần lực kéo và khả năng làm việc trên nền khó hơn; xe 8x4 tạo thêm không gian phân bổ tải cho cấu hình nặng nhưng tự trọng và kích thước cũng tăng.
Trình tự hợp lý là chọn theo công việc trước, sau đó mới khóa xe nền:
- Ghi khối lượng của từng nhóm hàng và kiện nặng nhất.
- Đo bán kính từ vị trí dự kiến đặt cột cẩu đến điểm lấy và đặt hàng.
- Xác định cần thùng sàn, ben, moóc hay thân xe chuyên dùng.
- Chọn model cẩu theo biểu đồ tải ở bán kính thực, không theo tải nâng cực đại.
- Chọn chassis có chiều dài cơ sở và giới hạn trục phù hợp để lập bản phân bố tải.
- Hoàn thiện khung phụ, chân chống, thủy lực, kích thước thân xe và hồ sơ kỹ thuật.
Nếu dự án cần thiết kế và hoàn thiện đồng bộ, xem thêm phạm vi thiết kế, cải tạo xe đầu kéo gắn cẩu. Hồ sơ cuối cùng phải dựa trên thiết bị và xe thực tế, không dùng ảnh tham khảo để thay cho bản vẽ hoặc tài liệu kỹ thuật.
Checklist gửi trước khi yêu cầu tư vấn cấu hình
- Loại hàng, kích thước và khối lượng kiện nặng nhất.
- Bán kính nâng gần nhất, xa nhất và chiều cao đặt hàng.
- Nhu cầu cần chính, JIB, tời, móc, rotator hoặc bộ công tác khác.
- Loại thân xe: sàn, thùng bửng, ben, đầu kéo hay xe chuyên dùng.
- Xe nền đang có hoặc dải chassis dự kiến mua; công thức bánh xe và chiều dài cơ sở.
- Chiều dài thùng hoặc loại moóc cần sử dụng sau khi lắp cẩu.
- Điều kiện đường vào, nền đặt chân chống và giới hạn không gian làm việc.
- Tần suất vận hành, số ca và yêu cầu làm việc liên tục.
- Hồ sơ cẩu, serial, năm sản xuất và load chart nếu dùng thiết bị đã qua sử dụng.
Câu hỏi thường gặp
Lắp cẩu Palfinger sau cabin có làm mất nhiều chiều dài thùng không?
Cẩu chiếm một khoảng lắp giữa cabin và thân xe; mức cụ thể phụ thuộc model, số đoạn cần, chân chống, bình dầu và phụ kiện. Chiều dài thùng chỉ nên chốt sau khi có bản vẽ bố trí và phân bố tải của đúng xe.
Cẩu sau cabin có nâng được hàng phía sau xe không?
Khả năng làm việc phụ thuộc góc quay, cấu hình cần, vùng ổn định và biểu đồ tải. Không được mặc định cẩu nâng cùng một tải ở mọi hướng. Người vận hành phải tuân theo giới hạn của đúng thiết bị và trạng thái chân chống.
Xe 6x2 hay 6x4 phù hợp hơn?
Phải xét tải trục, địa hình, nhu cầu lực kéo, chiều dài cơ sở, loại thân xe và tải hàng còn lại. Không có một công thức bánh xe phù hợp cho mọi dự án. Cùng là 6x2 hoặc 6x4 vẫn có nhiều cấu hình trục và chiều dài cơ sở khác nhau.
Có thể lấy tải nâng cực đại để chọn model cẩu không?
Không. Model phải được chọn theo tải tại bán kính làm việc thực tế trên load chart, đồng thời xét cấu hình cần, JIB, hướng làm việc và trạng thái chân chống. Tải nâng cực đại không phải tải nâng tại mọi bán kính.
Ảnh một xe tham khảo có đủ để thiết kế xe tương tự không?
Không. Thiết kế cần catalogue, bản vẽ lắp, thông số chassis, khối lượng từng cụm, giới hạn trục, loại thân xe hoặc moóc và hồ sơ của đúng phương tiện. Ảnh chỉ giúp nhận diện cách tổ chức tổng thể.
