Cách Đọc Model, Bảng Tải Cẩu Hyundai Everdigm

Model và bảng tải cẩu Hyundai Everdigm cần được đọc cùng nhau. Con số tải nâng lớn nhất chỉ đúng tại một bán kính, chiều dài cần và trạng thái làm việc xác định; không phải tải nâng giữ nguyên ở mọi tầm với.

Bài viết này hướng dẫn cách kiểm tra model, số đoạn cần, bán kính làm việc và giao điểm tải nâng trước khi chọn cẩu. Thông số cuối cùng phải đối chiếu đúng catalogue, tem thiết bị, bảng tải và hồ sơ của chiếc cẩu thực tế.

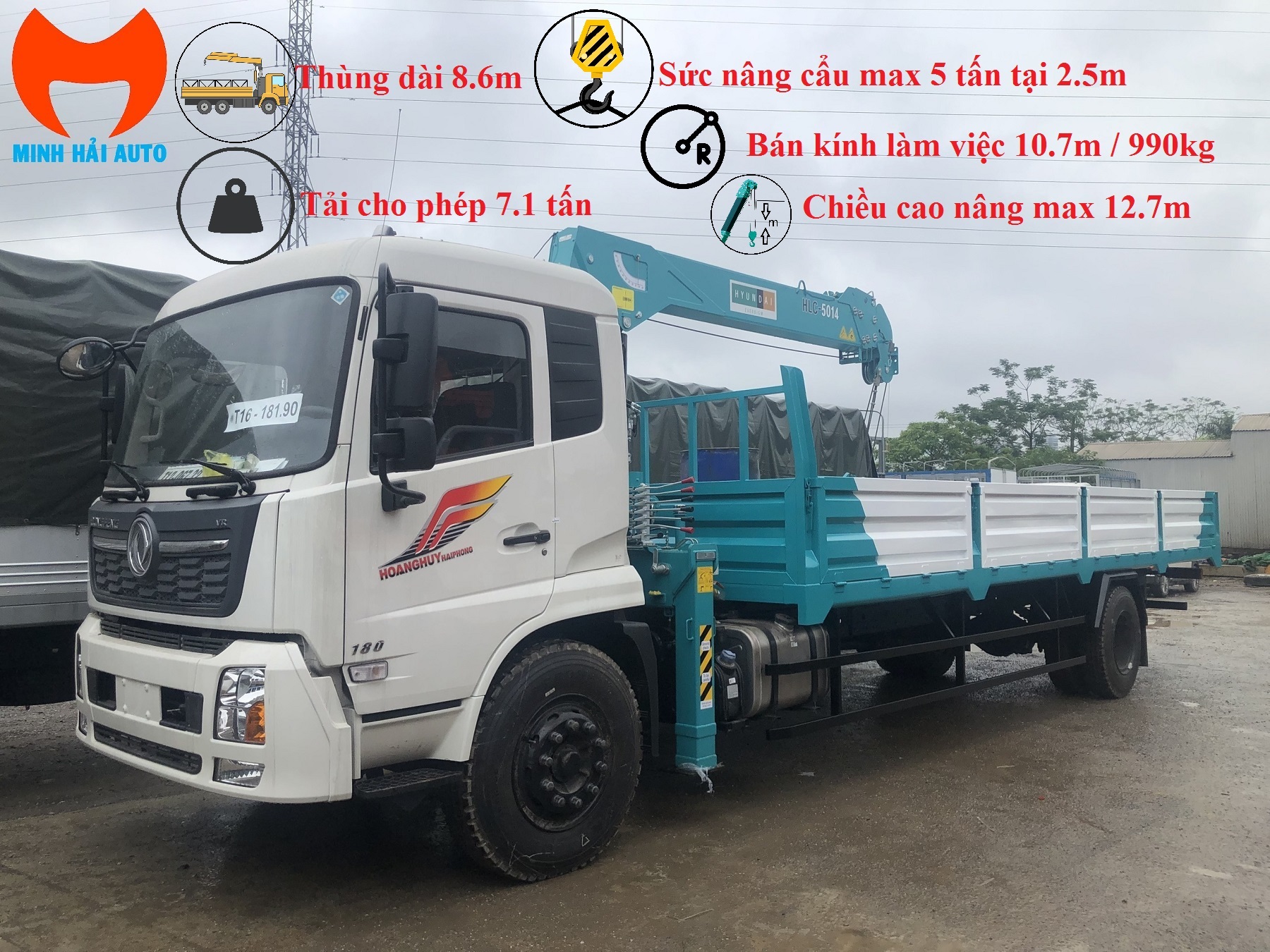

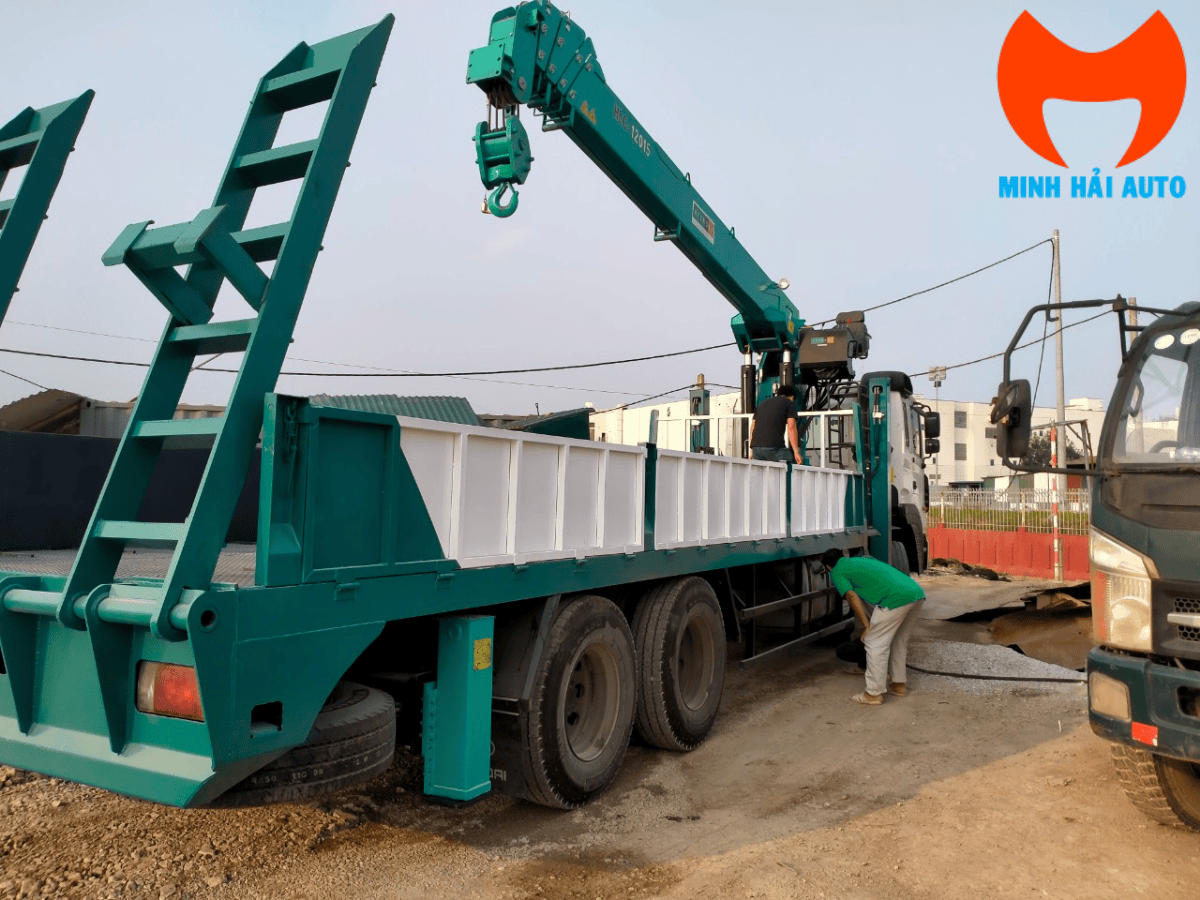

Xe tải gắn cẩu Hyundai Everdigm — Model cẩu, xe nền và phương án lắp đặt phải được kiểm tra đồng thời trước khi chốt cấu hình.

Chuẩn bị dữ liệu trước khi đọc model và bảng tải

Không nên kết luận khả năng làm việc chỉ từ tên gọi “cẩu 5 tấn”, “cẩu 8 tấn” hay “cẩu 10 tấn”. Trước khi so sánh, hãy yêu cầu đủ bốn nhóm tài liệu:

Catalogue đúng mã model và đúng phiên bản thiết bị.
Ảnh tem model, số serial và năm sản xuất của cẩu thực tế.
Bảng tải tương ứng với số đoạn cần, chiều dài cần và cấu hình chân chống.
Bản vẽ lắp đặt trên xe nền, tải trọng trục và tải chở còn lại sau hoán cải.

Lưu ý: cùng một nhóm tải danh nghĩa có thể có nhiều model, số đoạn cần và trang bị khác nhau. Không dùng bảng tải của model gần giống để thay cho model ghi trên tem thiết bị.

Cách đọc model cẩu Hyundai Everdigm

Bước 1: Đọc nguyên mã trên tem thiết bị

Ghi lại đầy đủ tiền tố, dãy số và ký tự hậu tố. Ký tự thêm hoặc bớt có thể thể hiện một phiên bản cần, hệ điều khiển hay trang bị khác. Vì quy ước đặt tên có thể thay đổi theo dòng sản phẩm và thị trường, không nên tự suy diễn ý nghĩa từng ký tự khi chưa có catalogue xác nhận.

Bước 2: Đối chiếu nhóm tải danh nghĩa

Dãy số trong model thường giúp nhận biết nhóm sản phẩm, nhưng không thay thế bảng tải. Hai model cùng được người bán gọi là “8 tấn” vẫn có thể khác số đoạn cần, tầm với, khối lượng bản thân và tải nâng ở bán kính xa.

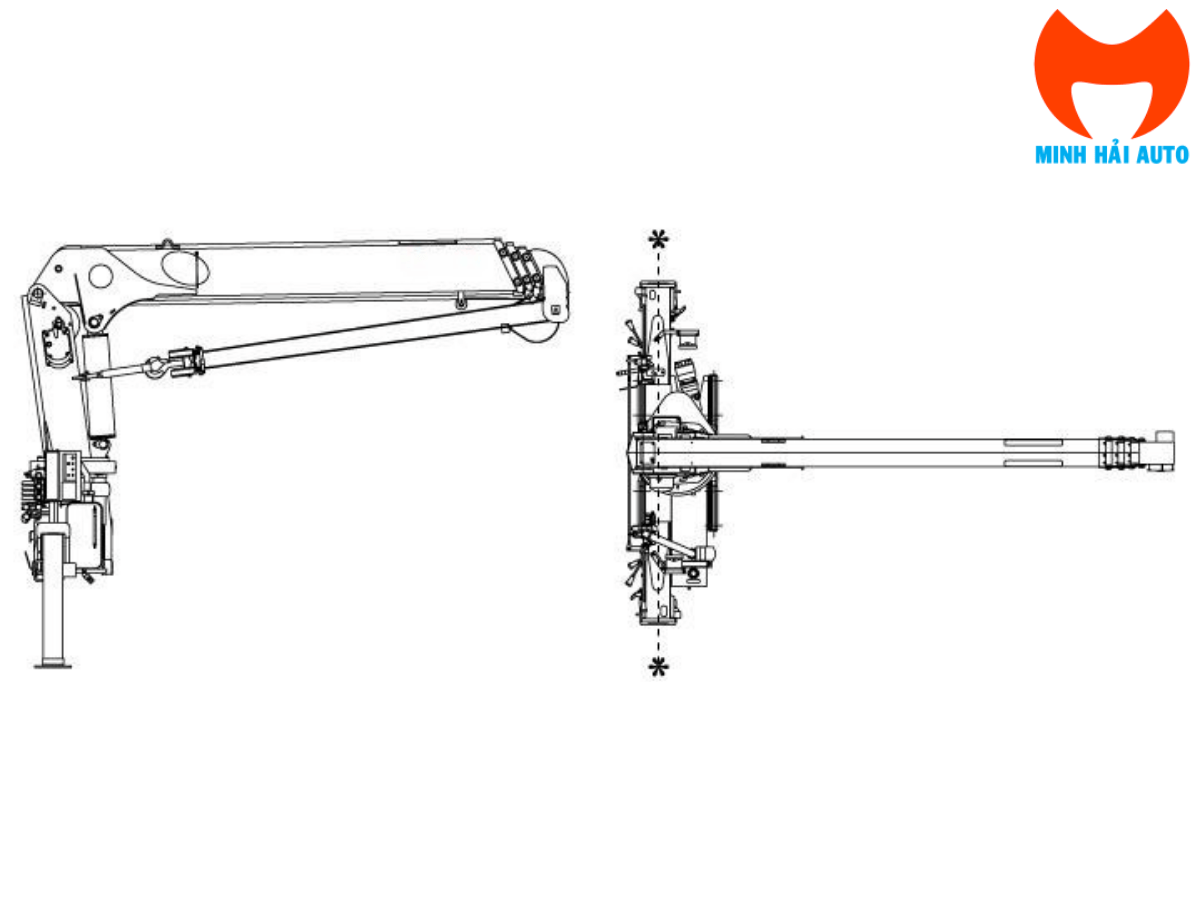

Bước 3: Kiểm tra số đoạn cần và chiều dài cần

Số đoạn cần ảnh hưởng trực tiếp đến tầm với và cách bố trí các ô trong bảng tải. Cần nhiều đoạn có thể vươn xa hơn, nhưng tải nâng thường giảm khi bán kính làm việc tăng. Hãy kiểm tra đồng thời số đoạn, chiều dài cần thu vào và chiều dài cần mở hết.

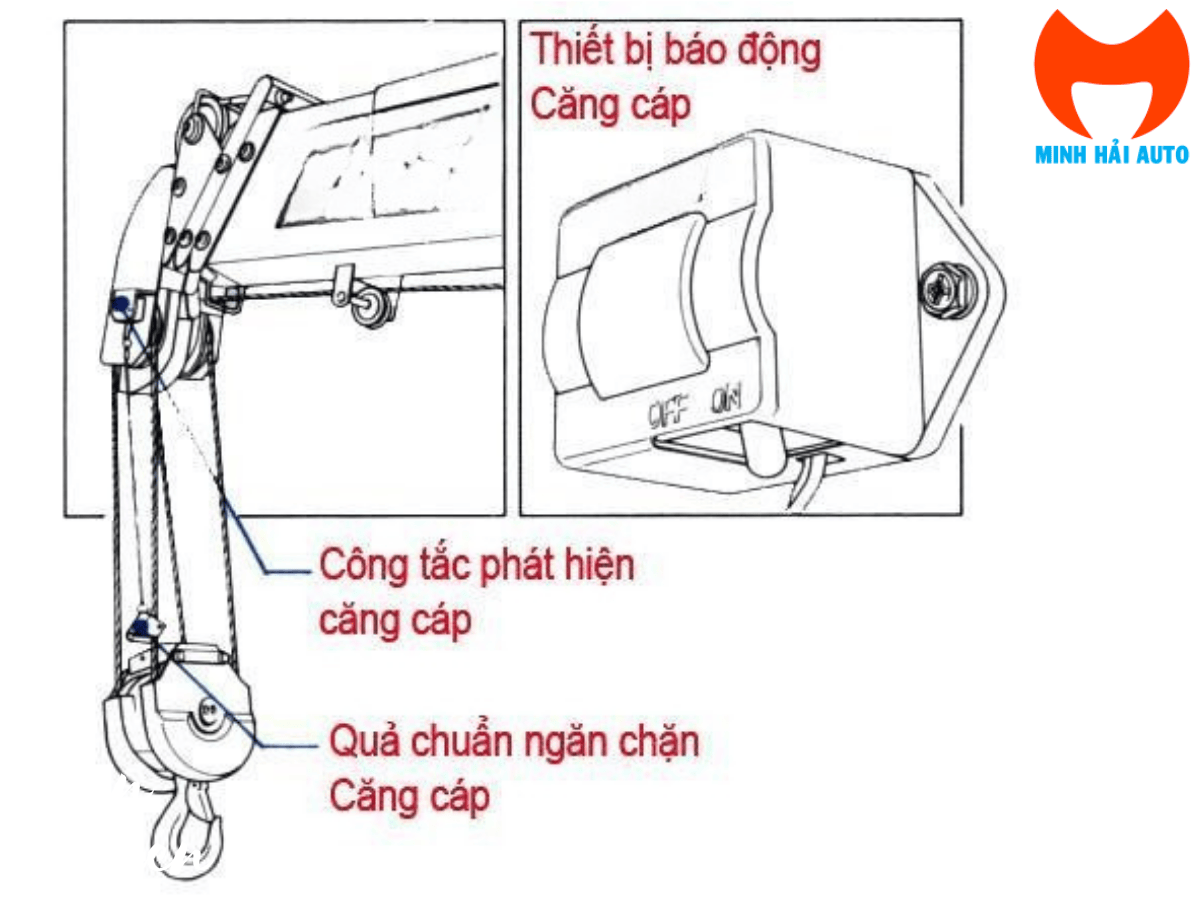

Bước 4: Xác nhận trang bị đi kèm

Chân chống, tời, móc, bộ giới hạn tải, điều khiển và bộ trích công suất có thể khác nhau theo cấu hình. Danh mục trang bị phải được ghi rõ trong báo giá hoặc hợp đồng, không chỉ trao đổi bằng tên model.

Cách đọc bảng tải cẩu Hyundai Everdigm theo từng bước

Bước 1: Chọn đúng trạng thái làm việc

Xác định cẩu đang làm việc với cần dài bao nhiêu, mở mấy đoạn, góc nâng nào và chân chống được triển khai ra sao. Nếu bảng tải chia theo nhiều trạng thái, phải chọn đúng phần tương ứng.

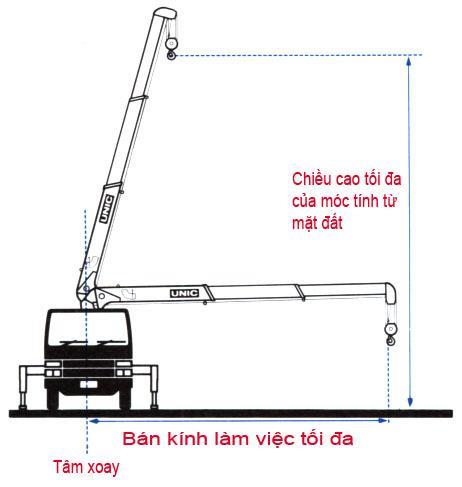

Bước 2: Xác định bán kính làm việc

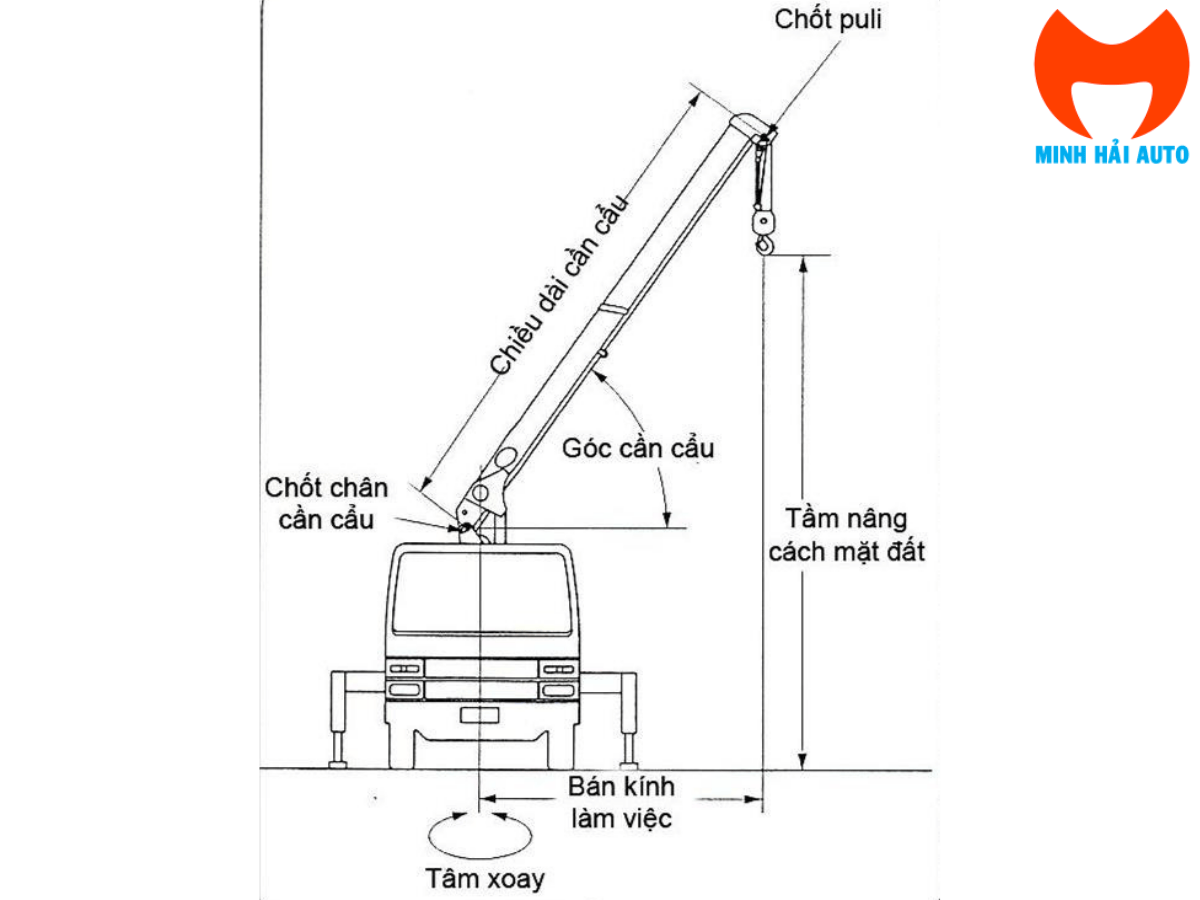

Bán kính làm việc là khoảng cách theo phương ngang từ tâm quay của cẩu đến phương thẳng đứng đi qua móc tải. Đây không phải chiều dài cần và cũng không phải chiều cao móc.

Bước 3: Tìm cột chiều dài cần hoặc số đoạn cần

Trên bảng tải, xác định cột ứng với chiều dài cần đang sử dụng. Một số bảng trình bày theo chiều dài cần; một số khác chia theo số đoạn hoặc trạng thái ống lồng.

Bước 4: Lấy tải nâng tại giao điểm

Tìm giao điểm giữa bán kính làm việc và chiều dài cần. Giá trị tại giao điểm mới là tải nâng tham khảo cho trạng thái đó. Ví dụ cách ghi “3.030 kg tại 2,7 m” chỉ mô tả một điều kiện cụ thể; không được hiểu là cẩu luôn nâng 3.030 kg ở mọi bán kính.

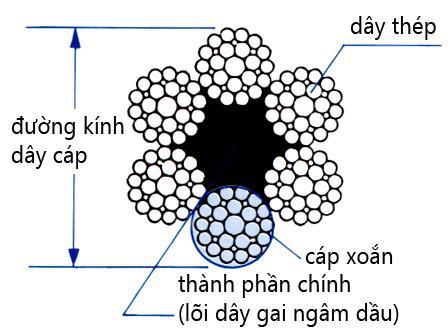

Bước 5: Trừ khối lượng phụ kiện nâng nếu catalogue yêu cầu

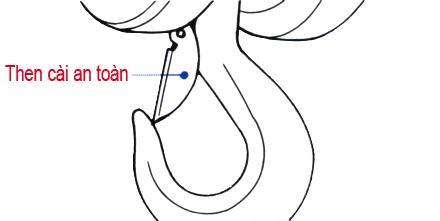

Khối lượng móc, puly, cáp treo, ma ní và bộ gá có thể phải tính vào tổng tải treo. Cách tính phải theo hướng dẫn của đúng model và quy trình an toàn tại đơn vị sử dụng.

Bước 6: Kiểm tra ghi chú và vùng hạn chế

Đọc toàn bộ chú thích về nền đặt cẩu, độ phẳng mặt bằng, chân chống, tốc độ gió, góc quay, nhiệt độ dầu và các vùng làm việc hạn chế. Khi điều kiện thực tế khác điều kiện tiêu chuẩn, phải dừng và đánh giá lại theo hướng dẫn vận hành.

Minh họa tải trọng định mức cẩu Hyundai Everdigm — Hình minh họa cách thể hiện tải trọng định mức; số liệu sử dụng phải lấy từ bảng tải đúng model.

Các thuật ngữ cần hiểu đúng khi xem catalogue

Thuật ngữ	Cách hiểu khi chọn cẩu
Rated load / tải trọng định mức	Tải nâng tại điều kiện, bán kính và chiều dài cần được quy định; không phải tải cố định ở mọi vị trí.
Working radius / bán kính làm việc	Khoảng cách ngang từ tâm quay đến phương thẳng đứng qua móc tải.
Boom length / chiều dài cần	Chiều dài cần ở trạng thái đang xét, không đồng nghĩa với bán kính làm việc.
Boom section / số đoạn cần	Số đoạn ống lồng cấu thành cần; phải đối chiếu đúng phiên bản.
Hook height / chiều cao móc	Chiều cao móc đạt được theo cấu hình cần và góc nâng cụ thể.

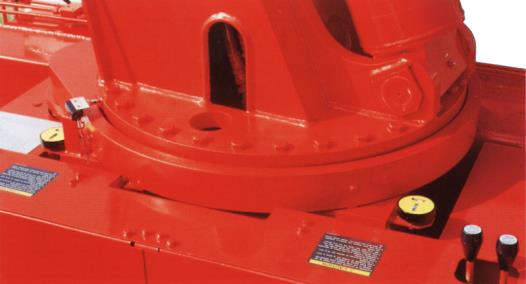

Slewing range / góc quay	Phạm vi quay của cẩu; cần xem có giới hạn theo thiết kế hoặc vị trí lắp đặt hay không.
Outrigger / chân chống	Bộ phận tạo ổn định khi làm việc; cách mở chân chống ảnh hưởng đến điều kiện áp dụng bảng tải.

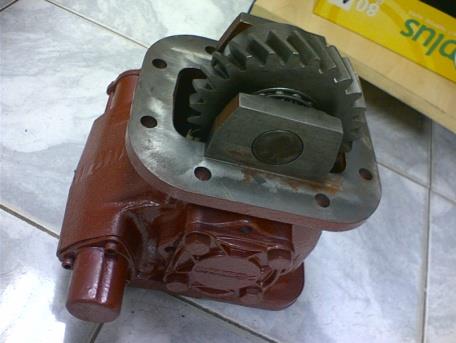

P.T.O. / bộ trích công suất	Bộ truyền công suất từ xe nền đến bơm thủy lực; phải tương thích với xe và cấu hình lắp đặt.

5 sai lầm thường gặp khi so sánh cẩu

Chỉ nhìn tải nâng lớn nhất: bỏ qua tải nâng ở bán kính làm việc thực tế.
Nhầm tầm với với chiều cao: cần dài không có nghĩa móc đạt cùng một khoảng cách ngang.
So sánh khác phiên bản: dùng bảng tải của cẩu khác số đoạn cần hoặc khác mã model.
Bỏ qua xe nền: chưa kiểm tra chiều dài cơ sở, tải trọng trục, tự trọng sau lắp và tải chở còn lại.
Không tính điều kiện công trường: mặt bằng, vị trí mở chân chống và không gian quay có thể làm cấu hình lý thuyết không phù hợp thực tế.

Chọn model cẩu theo công việc thực tế

Để chọn đúng cẩu Hyundai Everdigm, hãy mô tả công việc bằng dữ liệu thay vì chỉ nêu “cần cẩu bao nhiêu tấn”:

Vật nặng nhất bao nhiêu kg, có tính cả bộ gá và phụ kiện nâng hay chưa.
Khoảng cách ngang lớn nhất từ vị trí đỗ xe đến điểm đặt hàng.
Chiều cao nâng và chướng ngại phía trên.
Tần suất làm việc, thời gian mỗi ca và yêu cầu tốc độ thao tác.
Kích thước thùng mong muốn, loại xe nền và tải chở cần giữ lại.
Điều kiện mở chân chống tại công trường.

Khách hàng có thể xem dải model cẩu Hyundai Everdigm 3–15 tấn để so sánh theo nhóm tải, hoặc tham khảo cấu hình xe tải gắn cẩu Hyundai Everdigm khi cần chọn đồng thời thiết bị và xe nền.

Checklist trước khi ký hợp đồng

Tên model, số serial, năm sản xuất và xuất xứ thể hiện thống nhất trên tài liệu.
Catalogue và bảng tải đúng model, đúng số đoạn cần.
Danh mục chân chống, tời, móc, cáp, bộ giới hạn tải và điều khiển.
Bản vẽ lắp đặt, vị trí cẩu, kích thước thùng và phân bố tải trọng trục.
Tự trọng xe sau lắp và tải chở còn lại cần đối chiếu hồ sơ thiết kế, đăng ký, đăng kiểm.
Điều kiện bảo hành, bảo dưỡng, phụ tùng và hướng dẫn vận hành ghi rõ bằng văn bản.
Nghiệm thu thực tế theo cấu hình đã chốt; không chỉ kiểm tra tên thương mại.

Thông số trên website chỉ dùng để tham khảo cấu hình. Trước khi đặt xe, cần đối chiếu catalogue, tem thiết bị, hợp đồng và hồ sơ đăng kiểm của xe thực tế.

Câu hỏi thường gặp

Tải nâng lớn nhất có áp dụng ở mọi tầm với không?

Không. Tải nâng thay đổi theo bán kính làm việc, chiều dài cần và trạng thái cấu hình. Phải lấy giá trị tại giao điểm tương ứng trong bảng tải đúng model.

Cùng gọi là cẩu 8 tấn thì bảng tải có giống nhau không?

Không nhất thiết. Model, số đoạn cần, chiều dài cần, khối lượng bản thân và trang bị có thể khác. Cần so sánh đúng mã model và cùng điều kiện làm việc.

Chiều dài cần có phải là bán kính làm việc không?

Không. Chiều dài cần là kích thước của cần; bán kính làm việc là khoảng cách ngang từ tâm quay đến phương thẳng đứng qua móc.

Có thể chọn xe nền chỉ theo tải trọng cẩu không?

Không nên. Cần tính khối lượng cẩu, vị trí lắp, tải trọng trục, chiều dài cơ sở, kích thước thùng và tải chở còn lại sau hoán cải.

Cần gửi gì để được tư vấn đúng model?

Hãy gửi tải vật, bán kính xa nhất, chiều cao nâng, điều kiện mở chân chống, loại xe nền và kích thước thùng mong muốn.
