Đối trọng xe cẩu bánh lốp XCMG không phải là những khối kim loại có thể tùy ý lắp thêm để xe “nâng khỏe hơn”. Mỗi tổ hợp đối trọng là một phần của cấu hình do nhà sản xuất thiết kế, đi cùng bảng tải, chiều dài cần, trạng thái chân chống và vùng làm việc cụ thể.
Khi đặt mua, thuê hoặc điều xe tới công trường, doanh nghiệp cần xác nhận đúng tổ hợp này trước khi lấy tải trọng danh nghĩa làm căn cứ. Bài viết tập trung vào bảy điểm phải đối chiếu, giúp người phụ trách kỹ thuật trao đổi rõ hơn với nhà cung cấp và đơn vị vận hành mà không nhầm giữa các model XCMG.
Đối Trọng Xe Cẩu Bánh Lốp XCMG Là Gì?

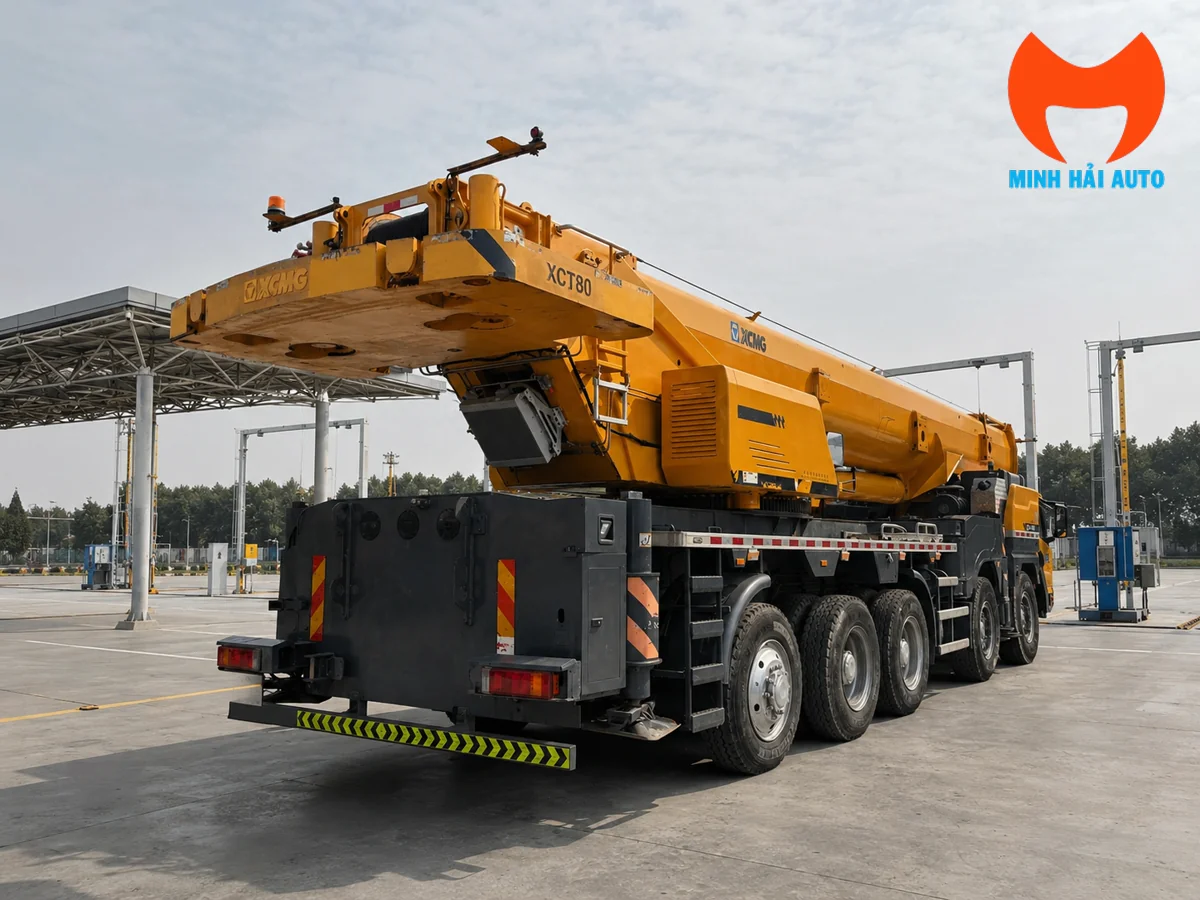

Đối trọng được bố trí trên phần quay của cẩu để tạo mô men cân bằng với tải và cần trong giới hạn thiết kế. Cụm này có thể là khối cố định, các phiến lắp ghép hoặc một tổ hợp được tháo lắp theo cấu hình của từng dòng xe. Hình thức bố trí, khối lượng và quy trình lắp không giống nhau giữa mọi model.
Đối trọng chỉ phát huy vai trò khi xe làm việc đúng điều kiện: chân chống mở theo cấu hình tương ứng, nền đủ khả năng chịu lực, cần và móc tải được bố trí đúng, hệ thống giới hạn tải hoạt động bình thường.
Nếu đang tìm hiểu tổng thể về truck crane, rough-terrain hoặc all-terrain, người đọc có thể xem các nhóm xe cẩu bánh lốp và cách chọn. Trang trụ cột giữ vai trò giới thiệu dải sản phẩm; bài này chỉ đi sâu vào đối trọng và mối liên hệ với cấu hình nâng.
Đối Trọng Ảnh Hưởng Đến Bảng Tải Như Thế Nào?
Khi vật nâng nằm xa tâm quay, mô men gây lật tăng lên. Đối trọng tạo mô men theo hướng ngược lại, nhưng giới hạn tải còn phụ thuộc cần, mâm quay, chassis, chân chống, nền, số nhánh cáp và hệ thống điều khiển.
Vì thế, catalogue có thể tách nhiều bảng tải theo khối lượng đối trọng, chiều dài cần và trạng thái chân chống. Một dòng số lấy từ bảng đối trọng đầy đủ không được áp dụng khi xe đang lắp tổ hợp nhẹ hơn. Tương tự, không thể dùng bảng cho chân chống mở hoàn toàn khi mặt bằng chỉ cho phép mở một phần, trừ khi tài liệu của đúng model có quy định riêng cho trạng thái đó.
Bài vì sao sức nâng giảm khi bán kính tăng giải thích sâu hơn mối quan hệ giữa tầm với và tải cho phép. Khi ghép hai phần thông tin, người phụ trách sẽ hiểu vì sao cùng một chiếc XCMG nhưng tải nâng có thể khác rõ giữa hai phương án đặt xe.
7 Điểm Cần Kiểm Tra Về Đối Trọng Xe Cẩu Bánh Lốp XCMG
1. Đúng model và phiên bản
Ghi đầy đủ model trên tem nhận dạng và đối chiếu với hồ sơ xe. Không rút gọn tên vì một dòng XCMG có thể có nhiều phiên bản khác nhau về cần, chassis, động cơ, đối trọng hoặc hệ điều khiển. Load chart phải thuộc đúng phiên bản đang được chào bán hoặc đưa vào công trường.
2. Đúng tổ hợp và khối lượng đối trọng
Yêu cầu danh sách các phiến đối trọng, tổng khối lượng theo từng tổ hợp và sơ đồ lắp. Kiểm tra xe được bàn giao đủ các khối đã ghi trong hợp đồng. Không lấy số lượng phiến bằng mắt để suy ra khối lượng vì hình dạng và khối lượng từng khối có thể khác.
3. Load chart khớp cấu hình
Trên bảng tải cần xác định rõ tổ hợp đối trọng, chiều dài cần, bán kính, trạng thái chân chống và vùng quay. Nếu một trong các điều kiện không khớp hiện trường, dòng tải đó không còn là căn cứ phù hợp. Tài liệu phải rõ nguồn và đi kèm đúng xe.
4. Cơ cấu lắp, khóa và nhận biết
Quan sát vị trí lắp, chốt khóa, bề mặt tiếp xúc, cơ cấu nâng hạ đối trọng và tín hiệu nhận biết cấu hình nếu model có trang bị. Hạng mục bất thường, biến dạng hoặc thiếu chi tiết cần được người có chuyên môn đánh giá trước khi vận hành.
5. Chân chống và sức chịu tải của nền
Đối trọng lớn hơn không thay thế được mặt bằng đạt yêu cầu. Phải biết độ mở chân chống tương ứng với bảng tải, vị trí tấm kê, khoảng cách tới mép hố hoặc khu vực nền yếu và phương án phân bố tải. Việc đánh giá nền không nên chỉ dựa vào quan sát bề mặt.
6. Không gian lắp và vùng quay đuôi
Một số cấu hình cần khoảng trống để xe phụ trợ tiếp cận, lắp các phiến hoặc thao tác cơ cấu tự lắp. Sau khi lắp, đuôi quay có thể quét qua một vùng rộng hơn. Cần kiểm tra hàng rào, cột, nhà tạm, thiết bị khác và lối đi của người trong toàn bộ vùng quay.
7. Phương án vận chuyển đối trọng
Không mặc định mọi khối đối trọng luôn đi trên xe khi di chuyển. Cần làm rõ cấu hình lưu hành, tải trục, xe chở phụ, trình tự tập kết và thiết bị hỗ trợ lắp tại công trường. Nội dung này phải chốt theo hồ sơ và hướng dẫn của đúng model.
Khách hàng có thể xem xe cẩu bánh lốp XCMG theo từng cấu hình để so sánh dải tải; thông số cuối cùng vẫn phải đối chiếu catalogue và hồ sơ xe.
Bảng Dữ Liệu Kỹ Thuật Cần Đối Chiếu
| Hạng mục | Dữ liệu cần có trước khi xác nhận cấu hình |
|---|---|
| Nhận dạng xe | Model đầy đủ, phiên bản, số nhận dạng và tài liệu kỹ thuật đi kèm. |
| Đối trọng | Khối lượng từng phiến, tổng khối lượng theo tổ hợp, sơ đồ lắp và danh mục bàn giao. |
| Cần cẩu | Chiều dài cần chính, cấu hình cần phụ nếu dùng và trạng thái cần tại điểm nâng. |
| Bảng tải | Load chart đúng model, đúng tổ hợp đối trọng, độ mở chân chống và vùng quay. |
| Vật nâng | Khối lượng đã xác nhận, kích thước, trọng tâm, điểm móc và vị trí đặt cuối. |
| Phụ kiện nâng | Khối lượng móc, cáp treo, ma ní, dầm nâng và các phụ kiện liên quan. |
| Mặt bằng | Bán kính làm việc, chiều cao, vật cản, độ mở chân chống và khả năng chịu tải của nền. |
| Vận chuyển | Cấu hình lưu hành, phương tiện chở đối trọng, đường vào và khu vực lắp ráp. |
| Hồ sơ | Catalogue, hướng dẫn vận hành, hồ sơ bàn giao và tài liệu của đúng cấu hình chào bán. |
Nếu chưa chốt được cấp tải, quy trình chọn xe cẩu bánh lốp theo tải trọng và mặt bằng sẽ giúp xác định nhóm xe trước. Sau đó mới đi vào tổ hợp đối trọng và load chart của model cụ thể.
Những Sai Lầm Thường Gặp Khi Xem Đối Trọng Và Bảng Tải
- Cho rằng đối trọng càng nặng càng an toàn: cấu hình ngoài tài liệu không phải là cách tạo thêm biên an toàn.
- Dùng load chart của model gần giống: khác phiên bản có thể kéo theo khác kết cấu, cần, chân chống hoặc giới hạn điều khiển.
- Bỏ qua khối lượng móc và phụ kiện: các bộ phận tham gia nâng phải được đưa vào dữ liệu tải theo phương án.
- Chỉ kiểm tra nền dưới bánh xe: khi cẩu làm việc trên chân chống, khu vực kê chân và lớp nền bên dưới cần được đánh giá đúng.
- Không tính vùng quay đuôi: đối trọng có thể va vào vật cản hoặc đi vào khu vực đang có người, xe và thiết bị khác.
- Nhận xe nhưng không kiểm đếm phụ kiện: thiếu một phiến đối trọng, chốt hoặc thiết bị lắp có thể làm thay đổi cấu hình bàn giao.
Cụm móc và cáp cũng liên quan trực tiếp tới dữ liệu tải. Khi đánh giá xe đã qua sử dụng, có thể tham khảo thêm cách kiểm tra móc cẩu, puly và cáp tải để xây dựng danh sách kiểm tra riêng cho phần nâng.
Checklist Trước Khi Đưa Xe XCMG Vào Vị Trí Làm Việc
- Xác nhận model và phiên bản trên xe trùng với tài liệu kỹ thuật.
- Kiểm đếm tổ hợp đối trọng theo danh mục bàn giao; ghi nhận tình trạng cơ cấu lắp và khóa.
- Chọn đúng load chart cho khối lượng đối trọng và trạng thái chân chống dự kiến.
- Đo bán kính từ tâm quay tới trọng tâm vật nâng; xác định chiều cao và vật cản.
- Cộng khối lượng móc, cáp treo, ma ní, dầm nâng và phụ kiện vào dữ liệu tải.
- Đánh giá nền, vị trí kê chân chống, khoảng cách tới hố đào, rãnh hoặc mép taluy.
- Khoanh vùng quay đuôi và luồng di chuyển; bố trí người phối hợp theo phương án của đơn vị thi công.
- Kiểm tra hệ thống cảnh báo, giới hạn tải và các chức năng liên quan theo hướng dẫn của nhà sản xuất.
- Chỉ triển khai khi cấu hình thực tế khớp phương án nâng đã được người có trách nhiệm xác nhận.
Checklist dùng để chuẩn bị dữ liệu, không thay thế hướng dẫn vận hành, biện pháp thi công hoặc đánh giá chuyên môn tại hiện trường.
Câu Hỏi Thường Gặp
Đối trọng xe cẩu bánh lốp XCMG có tác dụng gì?
Đối trọng tạo mô men cân bằng trong cấu hình do nhà sản xuất thiết kế. Tải cho phép vẫn phải tra theo load chart, bán kính, cần, chân chống và tổ hợp đối trọng của đúng model.
Lắp thêm đối trọng có làm xe nâng được nhiều hơn không?
Không. Chỉ sử dụng tổ hợp có trong tài liệu của đúng model và bảng tải tương ứng. Không tự thay đổi khối lượng, vị trí hoặc cấu hình lắp.
Có thể dùng load chart của một model XCMG gần giống không?
Không. Model gần nhau vẫn có thể khác cần, chassis, chân chống, đối trọng hoặc hệ điều khiển. Phải dùng tài liệu đi kèm đúng xe và phiên bản.
Đối trọng có thay thế được yêu cầu về nền và chân chống không?
Không. Xe vẫn phải đặt theo hướng dẫn, chân chống triển khai đúng trạng thái của bảng tải và nền đáp ứng phương án đã được đánh giá.
Cần gửi thông tin gì khi hỏi cấu hình xe cẩu XCMG?
Nên gửi tải và kích thước vật nâng, bán kính, chiều cao, vật cản, đường vào, khu vực mở chân chống, nền, vùng quay đuôi và yêu cầu hồ sơ.
Kết Luận Và Liên Hệ Minh Hải Auto
Đối trọng xe cẩu bánh lốp XCMG phải được xem như một phần của cấu hình nâng hoàn chỉnh, không phải phụ kiện độc lập. Muốn đọc đúng bảng tải, doanh nghiệp cần xác nhận model, tổ hợp đối trọng, cần, chân chống, bán kính, nền và toàn bộ phụ kiện nâng tại cùng một thời điểm.
Minh Hải Auto hỗ trợ đối chiếu nhóm xe theo công việc, dải tải trọng và mặt bằng dự án. Khách hàng nên gửi ảnh hiện trường, khối lượng vật nâng, bán kính, chiều cao, đường vào và yêu cầu hồ sơ để được tư vấn sát hơn.
