Vì sao xe cẩu bánh lốp giảm sức nâng khi tăng bán kính?

Tải trọng danh nghĩa không phải tải nâng ở mọi bán kính

Tên gọi “cẩu 25 tấn”, “cẩu 50 tấn” hay “cẩu 80 tấn” giúp nhận diện nhanh cấp tải của thiết bị. Tuy nhiên, đây không phải cam kết tải nâng cố định tại mọi chiều dài cần và mọi vị trí quanh xe. Tải lớn nhất thường gắn với bán kính gần, cần ở cấu hình nhất định, chân chống triển khai theo yêu cầu và đối trọng phù hợp.

Khi xe phải vươn qua mái nhà xưởng, hàng rào, dây chuyền hoặc đặt thiết bị vào sâu trong công trình, bán kính thực tế có thể lớn hơn nhiều so với suy đoán ban đầu. Lúc này, tải nâng cho phép cần được tra lại trên biểu đồ tải đúng model và đúng cấu hình.

Vì vậy, hai model cùng được gọi là 25 tấn chưa chắc có khả năng làm việc giống nhau. Cần so sánh tải cho phép tại đúng bán kính và chiều dài cần mà dự án sử dụng, thay vì chỉ so con số lớn nhất trên tên xe.

Để sàng lọc theo cấp tải trước khi xem từng model, khách hàng có thể bắt đầu từ trang tổng hợp các dòng xe cẩu bánh lốp, sau đó yêu cầu load chart đúng phiên bản để đối chiếu công việc.

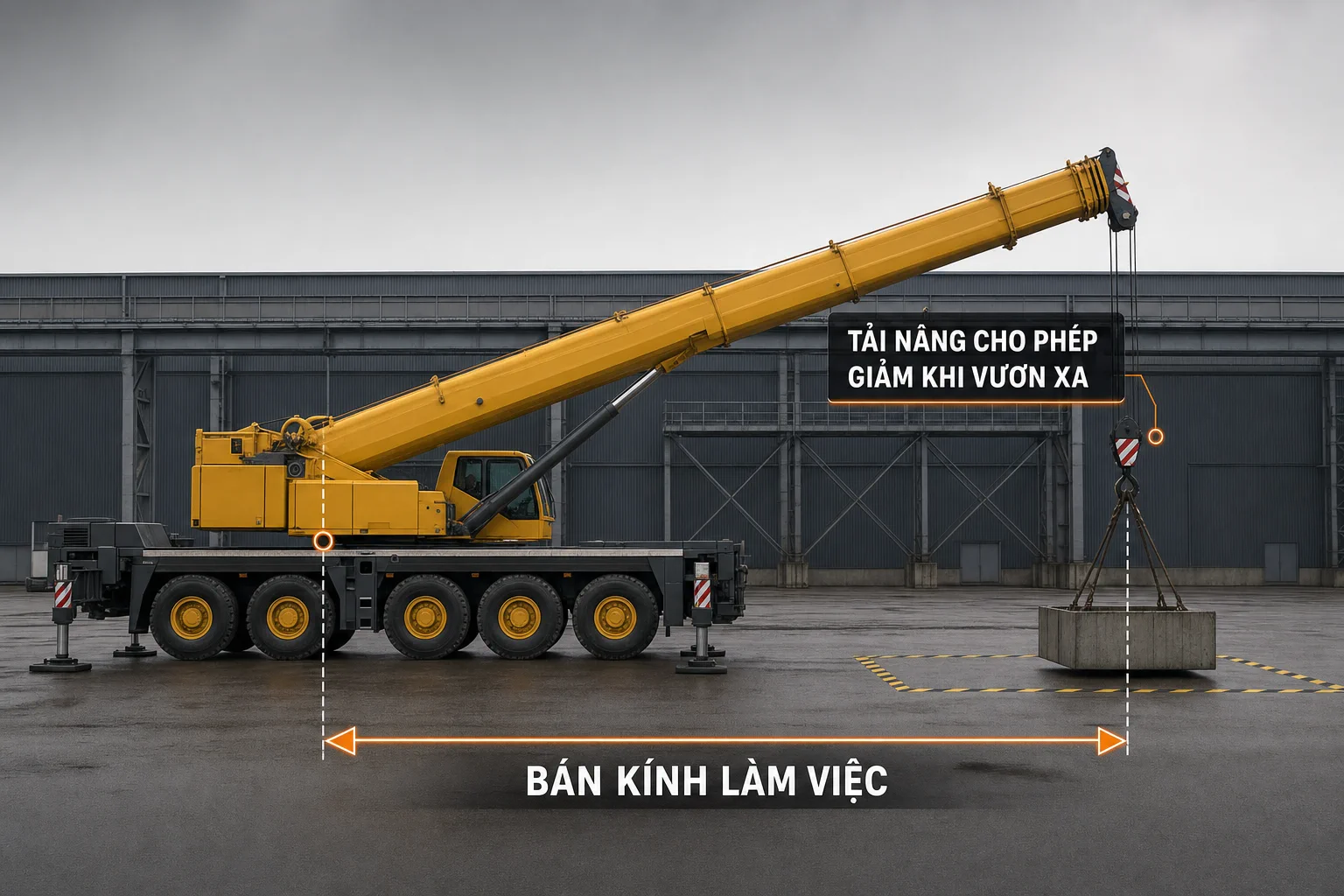

Bán kính làm việc của xe cẩu bánh lốp là gì?

Bán kính làm việc thường được hiểu là khoảng cách theo phương ngang từ tâm quay của phần cẩu đến đường thẳng đứng đi qua móc hoặc tải. Đây là khoảng cách ngang, không phải chiều dài cần và cũng không phải khoảng cách từ đầu xe đến vật nâng.

Khi cần vươn xa hơn, tải tạo mô men lớn hơn quanh tâm quay. Có thể hình dung đơn giản qua quan hệ “tải × bán kính”, nhưng phép tính này chỉ giúp hiểu nguyên lý. Tải cho phép thực tế còn chịu giới hạn ổn định, độ bền kết cấu, độ võng cần, cáp, số nhánh cáp và cấu hình xe; vì vậy không được dùng công thức đơn giản để thay biểu đồ tải của nhà sản xuất.

6 yếu tố làm thay đổi sức nâng xe cẩu bánh lốp

1. Bán kính và chiều dài cần

Cùng một bán kính, bảng tải có thể cho các giá trị khác nhau theo chiều dài cần. Cần dài hơn giúp đạt tầm cao hoặc vượt chướng ngại, nhưng không đồng nghĩa nâng được tải lớn hơn. Người lập phương án phải xác định đồng thời bán kính, chiều cao móc và cấu hình cần.

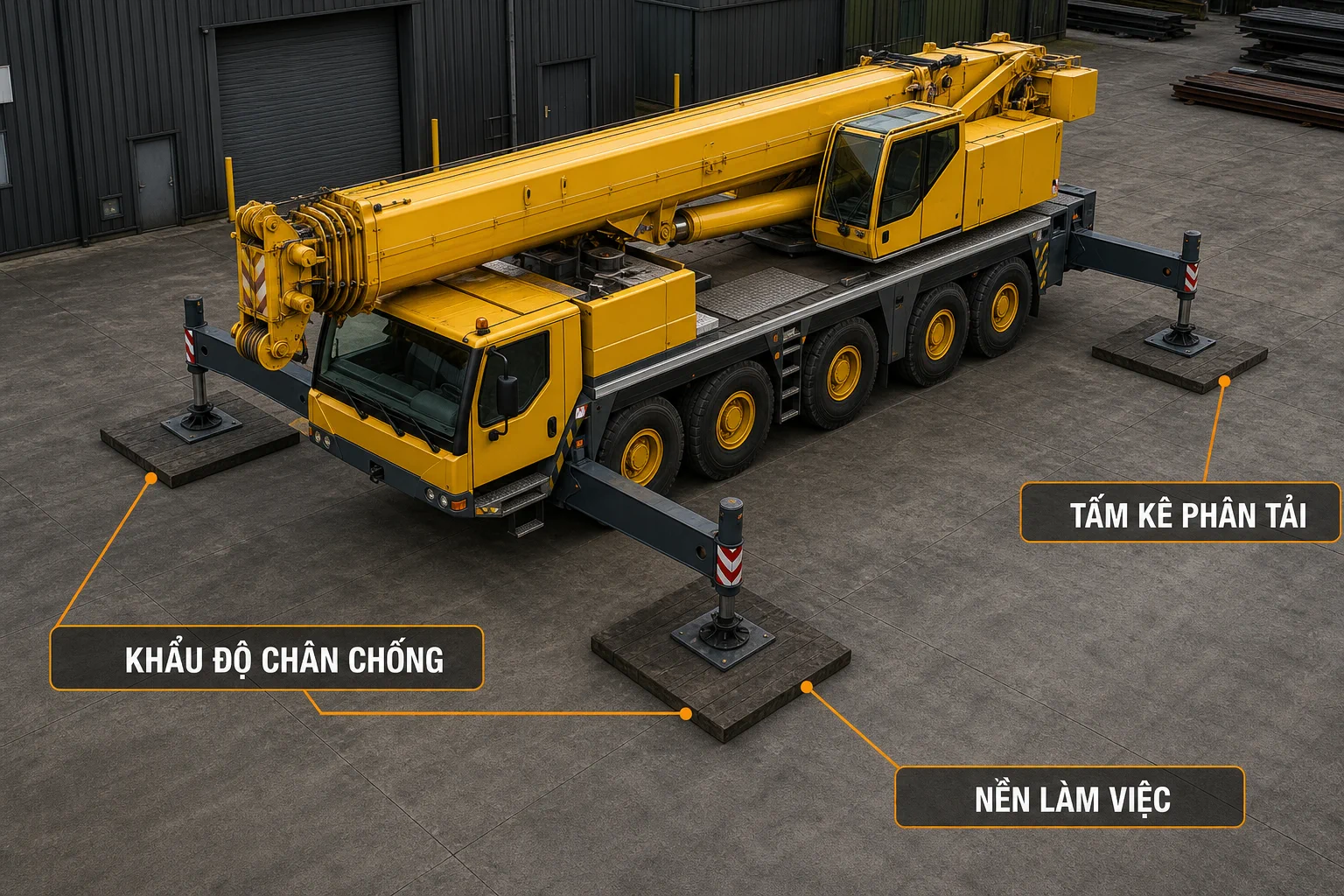

2. Khẩu độ chân chống và hướng làm việc

Nhiều xe có các bảng tải riêng cho chân chống mở toàn phần, mở trung gian hoặc cấu hình giới hạn. Khả năng nâng cũng có thể khác theo vùng làm việc phía trước, phía sau hoặc hai bên xe. Chỉ chọn bảng “chân chống mở hết” khi hiện trường thực sự đủ mặt bằng và xe được thiết lập đúng như vậy.

3. Đối trọng lắp trên xe

Cùng một model có thể có nhiều cấu hình đối trọng. Việc thiếu đối trọng, lắp sai khối lượng hoặc dùng bán kính quay đối trọng khác sẽ ảnh hưởng trực tiếp đến bảng tải áp dụng. Cấu hình đối trọng phải được xác nhận bằng tài liệu đúng xe, không ước lượng qua ảnh.

4. Móc cẩu, cáp treo và thiết bị dưới móc

Khối lượng móc, cáp treo, ma ní, đòn cân bằng, gầu ngoạm hoặc thiết bị dưới móc là một phần của tải mà cẩu phải chịu. Nếu bảng tải yêu cầu khấu trừ các khối lượng này, tải hàng hữu ích sẽ thấp hơn giá trị đọc trên bảng.

5. Số nhánh cáp và giới hạn bộ tời

Số nhánh cáp phải phù hợp với tải dự kiến và hướng dẫn của nhà sản xuất. Bảng tải có thể cho phép một giá trị, nhưng cấu hình cáp, móc hoặc tời đang lắp lại có giới hạn thấp hơn. Khi đó phải lấy giới hạn thấp nhất làm căn cứ.

6. Nền, độ cân bằng, gió và điều kiện hiện trường

Nền yếu, hố ngầm, mép taluy, độ dốc, mưa hoặc gió đều có thể làm phương án nâng mất an toàn. Tấm kê giúp phân bố tải từ chân chống nhưng không biến nền yếu thành nền đủ khả năng chịu lực. Việc đánh giá nền và điều kiện dừng nâng phải do người có năng lực thực hiện theo tài liệu thiết bị và quy trình của công trường.

Bảng đối chiếu: thông tin nào quyết định bảng tải được dùng?

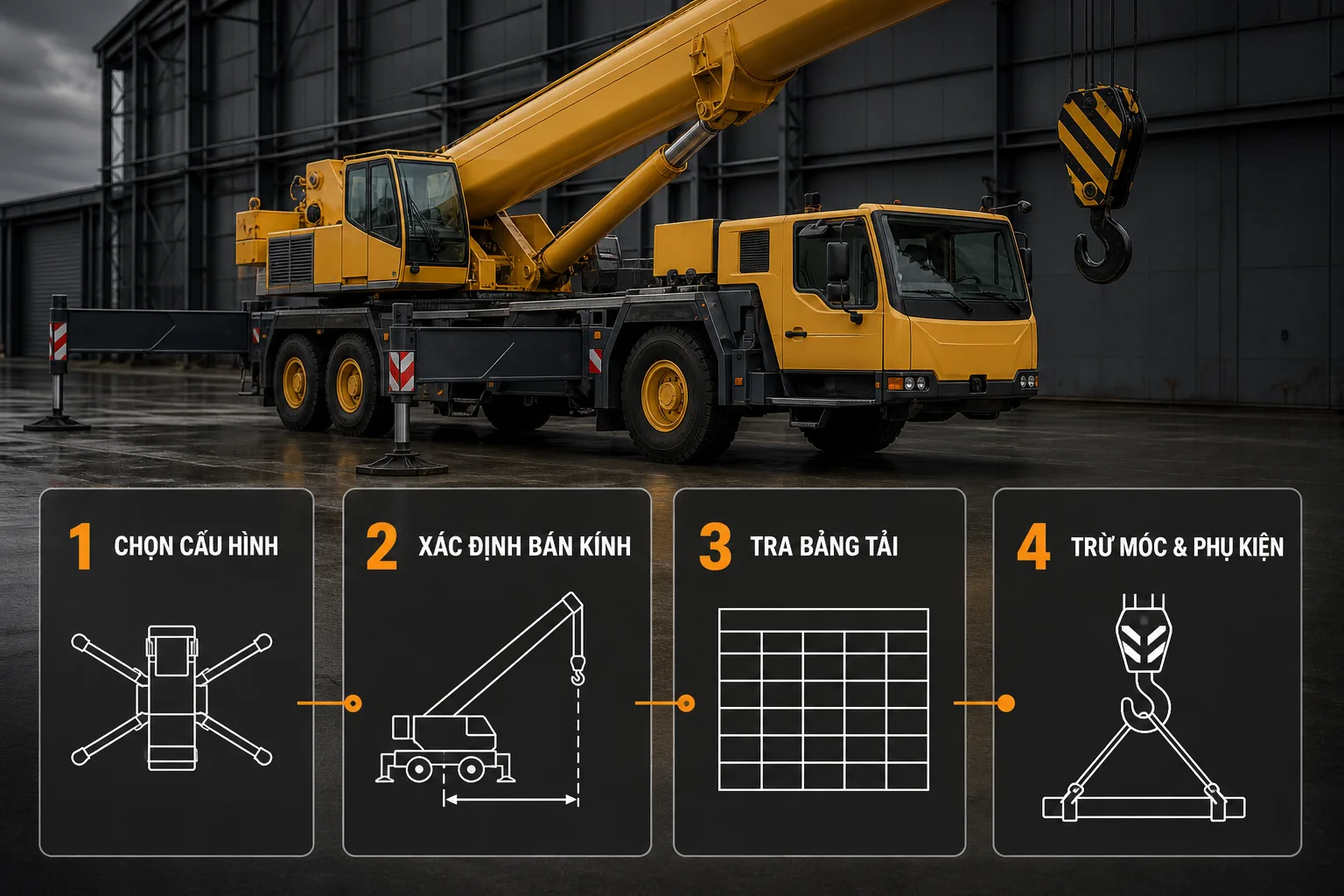

Cách đọc biểu đồ tải xe cẩu bánh lốp theo 4 bước

1. Chọn đúng tài liệu và cấu hình: kiểm tra model, serial, thị trường, kiểu cần, chân chống, đối trọng, móc và số nhánh cáp.
2. Xác định bán kính bất lợi nhất: đo cả điểm lấy tải và điểm đặt tải; tính đến chướng ngại, độ võng cần và quỹ đạo quay. Không chỉ đo vị trí thuận lợi lúc bắt đầu.
3. Tra tải cho phép: tìm chiều dài cần hoặc góc cần phù hợp, sau đó đối chiếu bán kính và vùng làm việc. Nếu điều kiện nằm giữa hai mốc, xử lý theo đúng hướng dẫn của nhà sản xuất, không tự nội suy theo cảm tính.
4. Tính tải hữu ích: khấu trừ móc, cáp treo, ma ní, đòn cân bằng và thiết bị dưới móc theo yêu cầu của biểu đồ; đồng thời kiểm tra giới hạn cáp, tời và phụ kiện.

Quy trình này dùng để sàng lọc cấu hình. Kế hoạch nâng thực tế vẫn cần người có thẩm quyền kiểm tra, phê duyệt và tổ chức vận hành theo tài liệu đúng thiết bị.

7 dữ liệu nên gửi trước khi chọn xe cẩu

Để tư vấn sát công việc, khách hàng nên gửi một bộ dữ liệu thống nhất thay vì chỉ hỏi “cẩu bao nhiêu tấn”. Các thông tin quan trọng gồm:

• Khối lượng thực của kiện: gồm hàng, khung đỡ, chất lỏng còn lại và các bộ phận đi kèm; ưu tiên phiếu cân hoặc tài liệu nhà sản xuất.
• Kích thước, trọng tâm và điểm móc: tải dài, lệch tâm hoặc không rõ điểm nâng cần phương án treo buộc riêng.
• Vị trí xe đứng: kích thước mặt bằng, khả năng mở chân chống, khoảng cách đến hố, mép nền và công trình ngầm.
• Bán kính lấy và đặt tải: đo theo phương ngang từ vị trí dự kiến của tâm quay đến đường tải.
• Chiều cao móc: gồm chiều cao vật cản, chiều cao đặt tải, chiều dài bộ móc và khoảng thao tác.
• Lối vào: rộng cổng, cao tĩnh không, tải trọng đường, bán kính quay và chỗ lắp đối trọng.
• Điều kiện khai thác: trong nhà hay ngoài trời, gió, nền, ca làm việc, số lần nâng và yêu cầu tiến độ.

Một video toàn cảnh và sơ đồ mặt bằng có kích thước thường hữu ích hơn nhiều ảnh chụp cận cảnh. Nếu chưa có đủ dữ liệu, báo giá và cấu hình chỉ nên xem là đề xuất sơ bộ, cần khảo sát lại trước khi chốt.

Những sai lầm thường gặp khi chọn xe cẩu bánh lốp

• Lấy tải danh nghĩa làm tải làm việc: giả định cẩu 25 tấn nâng được 25 tấn ở mọi bán kính.
• Nhầm chiều dài cần với bán kính: hai đại lượng liên quan nhưng không thay thế nhau.
• Chỉ đo điểm lấy tải: điểm đặt hoặc đoạn quay giữa hai vị trí mới có thể là bán kính bất lợi nhất.
• Bỏ qua khối lượng phụ kiện: móc, cáp, ma ní và đòn cân bằng làm giảm tải hàng hữu ích.
• Giả định luôn mở hết chân chống: hiện trường hẹp có thể buộc dùng cấu hình khác với bảng tải đang xem.
• Không kiểm tra nền: mặt bê tông nhìn chắc chưa đủ để kết luận khả năng chịu lực bên dưới.
• Dùng bảng tải của model gần giống: khác biến thể, năm sản xuất hoặc cấu hình có thể dẫn đến giới hạn khác.

Khi nào nên chọn xe cẩu lớn hơn cấp tải dự kiến?

Chọn cẩu lớn hơn không nên dựa trên tâm lý “dư tấn cho chắc”, mà dựa trên tải cho phép tại điểm làm việc thực tế. Một cấp cẩu lớn hơn có thể phù hợp khi bán kính xa, phải dùng cần dài, không mở được toàn bộ chân chống, cần nâng qua chướng ngại hoặc khối lượng kiện và trọng tâm chưa thể xác nhận đủ chính xác.

Ngược lại, cẩu lớn hơn cũng cần nhiều mặt bằng, tải nền, không gian quay đối trọng, chi phí vận chuyển và thời gian thiết lập hơn. Phương án tối ưu là model nhỏ nhất vẫn đáp ứng bảng tải, hình học công việc, điều kiện nền và biên độ an toàn theo quy trình dự án.

Khách hàng có thể xem các nhóm xe cẩu bánh lốp XCMG hoặc các trang model như cẩu bánh lốp 25 tấn và cẩu bánh lốp 50 tấn. Thông số cuối cùng vẫn phải đối chiếu catalogue/load chart đúng model, serial và cấu hình giao xe.

Giá xe cẩu bánh lốp phụ thuộc những yếu tố nào?

Giá xe chịu ảnh hưởng bởi nhãn hiệu, model, cấp tải, số trục, chiều dài cần chính, cần phụ, cấu hình đối trọng, hệ thống an toàn, tiêu chuẩn khí thải, xuất xứ, tình trạng mới hoặc đã qua sử dụng, hồ sơ, vận chuyển, lắp đặt và dịch vụ sau bán hàng.

Bài viết không đưa một mức giá đại diện vì chưa có model, cấu hình và thời điểm giao dịch cụ thể. Khi so sánh báo giá, cần đặt các phương án trên cùng điều kiện: đúng model, tải tại bán kính yêu cầu, phụ kiện kèm theo, đối trọng, hồ sơ, thuế/phí và phạm vi bàn giao. Có thể tham khảo thêm trang giá xe cẩu bánh lốp và liên hệ để kiểm tra cấu hình tại thời điểm mua.
