Trên cấu hình xe tải Dongfeng 4 chân gắn cẩu Kanglim KS5206, sức nâng tối đa 15.000 kg chỉ đạt được ở bán kính làm việc 3,2 m tính từ tâm quay. Khi vươn cần ra xa để vượt chướng ngại vật hoặc đưa mã hàng lên cao, tải trọng nâng cho phép sẽ giảm dần theo biểu đồ tải của nhà sản xuất.
Bài này giúp Quý khách đọc thông số KS5206 theo bán kính, biết cần chốt gì ở xe nền và đối chiếu với công việc thực tế trước khi chọn xe.
Đọc đúng thông số cẩu Kanglim KS5206
Con số 15 tấn nghĩa là gì
Cẩu Kanglim KS5206 thuộc dòng cẩu cần thẳng ống lồng, tiết diện lục giác, gồm 6 đoạn cần. Mức công bố 15 tấn (15.000 kg) là sức nâng lớn nhất khi thu gọn cần và thao tác ở bán kính 3,2 m. Khi tính tải, cần cộng cả khối lượng móc và dụng cụ chằng buộc vào khối lượng kiện hàng.
Cần càng vươn xa, tải cho phép càng giảm. Bảng dưới là các mốc hãng công bố; không nội suy giữa các mốc và không thay biểu đồ tải đầy đủ dán trên cẩu.
| Bán kính làm việc | Sức nâng lớn nhất cho phép |
|---|---|
| 3,2 m | 15.000 kg |
| 6,0 m | 8.000 kg |
| 13,0 m | 2.600 kg |
| 25,3 m | 1.100 kg |
Tầm với và chiều cao không đạt cùng lúc
Bán kính làm việc lớn nhất là 25,3 m, chiều cao nâng lớn nhất của cần chính là 28,3 m. Phương án cần phụ 4 m nâng chiều cao công bố lên 32,3 m nhưng không mặc định có trên xe.
Hai con số này không đạt cùng lúc. Tầm với 25,3 m chỉ có khi cần hạ gần phương ngang, còn chiều cao 28,3 m đạt khi cần dựng gần góc lớn nhất 82°, lúc đó bán kính ngắn lại.
| Hạng mục kỹ thuật | Thông số theo catalogue |
|---|---|
| Kết cấu cần | Cần thẳng ống lồng, tiết diện lục giác, 6 đoạn |
| Hệ thống thủy lực | Lưu lượng dầu 82 + 82 lít/phút (tại 1.200 vòng/phút); áp suất định mức 240 kgf/cm²; thùng dầu 200 lít |
| Vận tốc thao tác cần | Vươn cần 19,2 m trong 49 giây; góc nâng cần 0–82° trong 19 giây; quay 360° liên tục |
| Cáp và cơ cấu tời chính | Cáp 14 mm × 100 m; tốc độ nâng móc 60 m/phút; tời giảm tốc bánh răng hành tinh |
| Chân chống | Ra vào và nâng hạ thủy lực; khẩu độ chân chống 6,3 m |
| Thiết bị an toàn tiêu chuẩn | Chỉ báo tải, van an toàn, van cân bằng, phanh tời và phanh quay tự động, khóa móc, thước cân bằng |
| Trang bị tùy chọn (không mặc định) | Cần phụ 4 m, tời phụ 2 tốc độ (3, 3,5 hoặc 4 tấn), điều khiển từ xa, cảnh báo cuốn cáp quá mức, hệ thống giới hạn mô-men tự động (AML) |
Số liệu trong hai bảng lấy từ cột KS5206 của catalogue Kanglim Stick-Boom Crane. Hãng có thể điều chỉnh theo từng đợt sản xuất, vì vậy lúc nhận xe Quý khách nên so lại với sổ tay và bảng tải đi theo chính bộ cẩu đó. Cùng mẫu cẩu này trên xe nền khác: xe cẩu thùng Kanglim KS5206 trên HOWO TX350.
Vì sao KS5206 cần xe nền 4 chân
Hãng Kanglim khuyến nghị lắp đặt cẩu KS5206 trên xe nền có tải trọng (payload) trên 18 tấn. Vì vậy KS5206 thường đi với xe nền nhiều trục. Trên cấu hình này, Dongfeng KL 4 chân (2 cầu dẫn hướng trước, 2 cầu sau) chia tải của cụm cẩu và hàng trên thùng lên bốn trục.

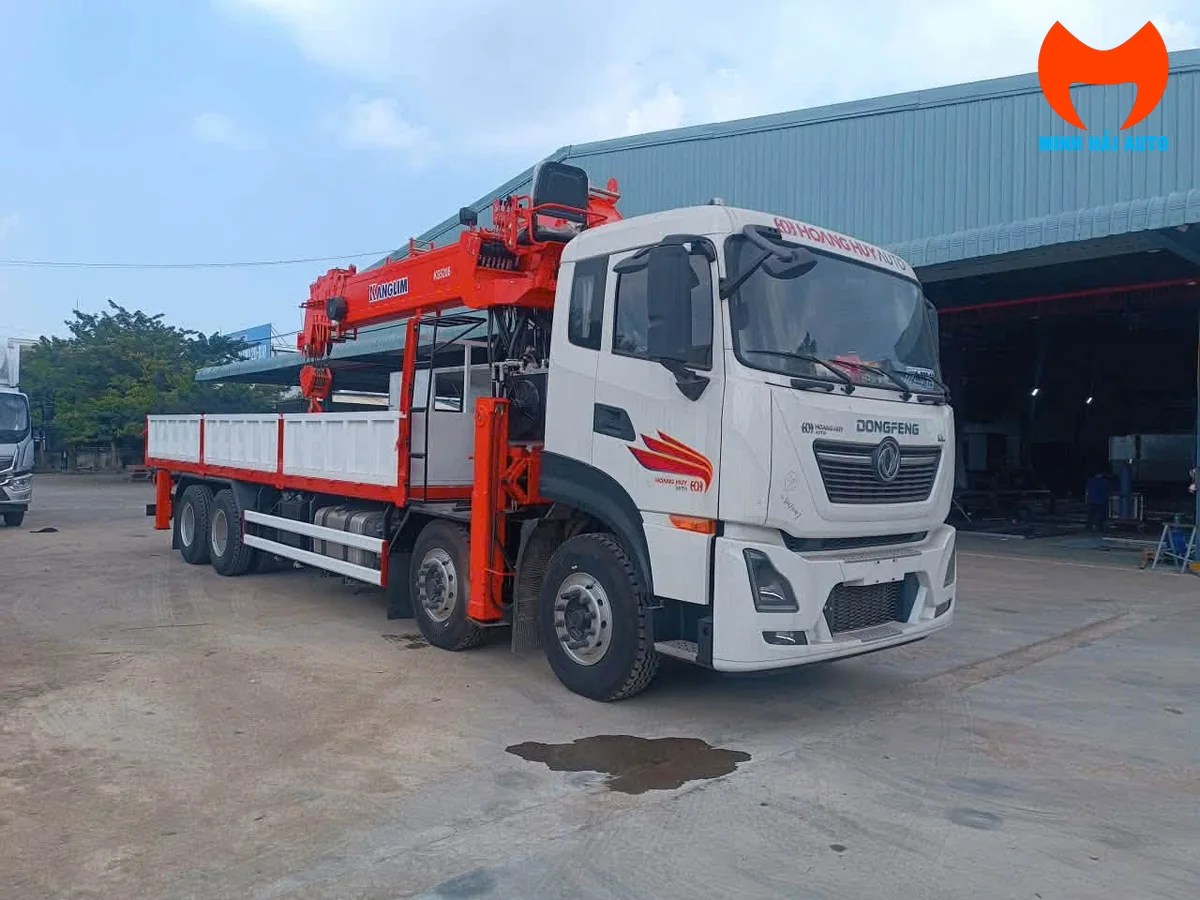

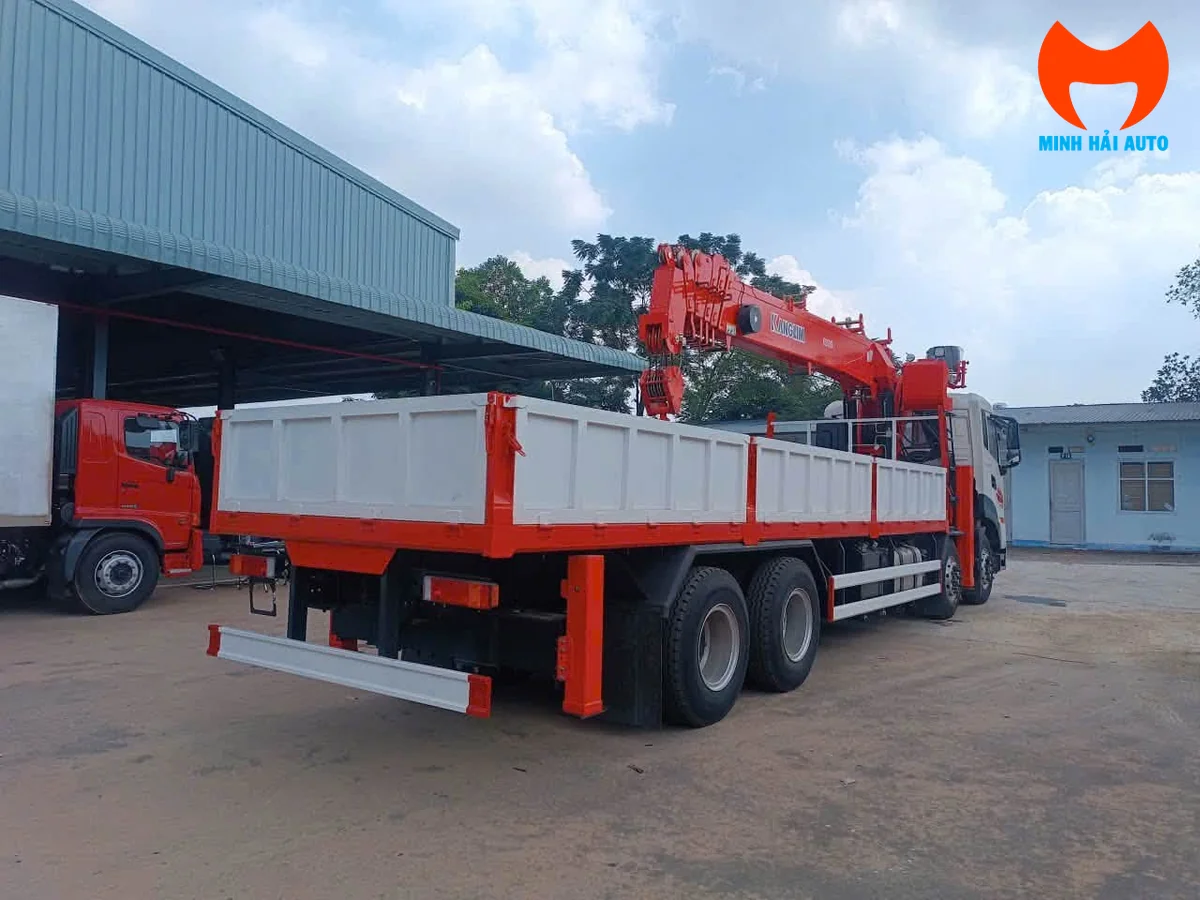

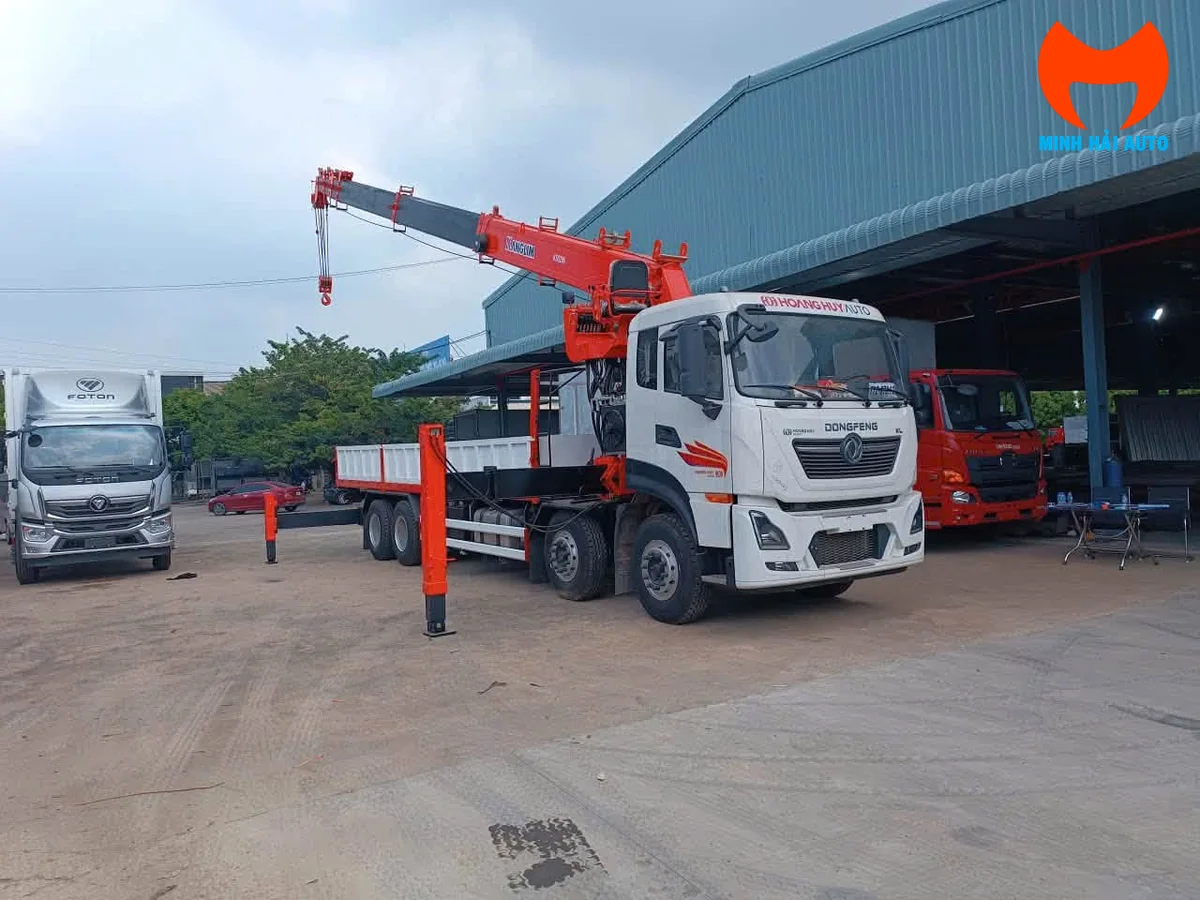

Xe trong ảnh có cabin trắng, cẩu đặt ngay sau cabin, thùng lửng thành trắng viền cam. Chân chống bố trí cả phía trước và phía sau, ra vào và nâng hạ bằng thủy lực, khẩu độ 6,3 m theo catalogue.
Bài này không nêu số liệu xe nền. Kiểu động cơ, công suất, tổng tải, tải hàng còn lại và kích thước lọt lòng thùng cần chốt theo hồ sơ thiết kế của đúng xe.
Xe tải Dongfeng 4 chân gắn cẩu Kanglim KS5206 hợp công việc nào
Bốc dỡ kết cấu thép, cấu kiện bê tông đúc sẵn tại công trường
Từ 6,0 m đến 13,0 m, tải cho phép giảm từ 8.000 kg xuống 2.600 kg. Dải này đủ cho dầm thép, cấu kiện bê tông đúc sẵn đặt từ thùng xuống mặt bằng hoặc lên móng gần xe. Tốc độ nâng móc 60 m/phút giúp rút ngắn mỗi lượt cẩu.
Lắp đặt máy móc, thiết bị công nghiệp nặng
Kiện 8.000 kg phải nằm trong bán kính 6,0 m; mức 15.000 kg chỉ có ở 3,2 m. Xe cần đỗ sát điểm đặt và mở hết chân chống 6,3 m. Cần khảo sát vị trí đỗ trước khi nhận việc.
Dựng cột, vật tư lên cao ở bán kính xa với tải nhẹ
Ở 25,3 m cẩu còn nâng 1.100 kg, chiều cao cần chính tới 28,3 m. Phù hợp dựng cột, đưa vật tư nhẹ lên mái hoặc vượt qua tường rào, hàng cây.
Khi nào nên chọn cấu hình khác
Kiện nặng ở xa
Kiện trên 2.600 kg phải đặt ở 13,0 m, hoặc trên 1.100 kg ở 25,3 m, đã vượt bảng tải của KS5206. Trường hợp này cần cẩu có biểu đồ tải tầm xa lớn hơn, hoặc đổi vị trí đỗ xe để rút ngắn bán kính.
Mặt bằng hẹp không mở đủ chân chống
Xe 4 chân dài, chân chống trước và sau cần khẩu độ 6,3 m. Ngõ hẹp hoặc vị trí sát công trình không mở đủ chân chống thì không nên cẩu theo bảng tải đầy đủ. Khi đó nên xem xe nhỏ hơn trong nhóm xe cẩu tự hành, xe tải gắn cẩu.
Chủ yếu chở hàng ít cẩu
Cụm cẩu chiếm khối lượng và chỗ trên xe, nên tải hàng chở được sẽ thấp hơn xe tải thùng cùng nền. Nếu xe chủ yếu chạy hàng và ít khi cẩu, xe tải thùng thường kinh tế hơn.
Những mục cần chốt trước khi nhận xe
| Hạng mục | Nội dung cần kiểm tra |
|---|---|
| Nhãn model | Tem trên thân cẩu ghi đúng model Kanglim KS5206. |
| Bảng tải trên thân cẩu | Có bảng tải dán trên thân cẩu, khớp các mốc 15.000 kg (3,2 m), 8.000 kg (6,0 m), 2.600 kg (13,0 m), 1.100 kg (25,3 m). |
| Tải hàng trong đăng kiểm | Đối chiếu tải hàng cho phép chở và tổng tải thực tế trong hồ sơ thiết kế. |
| Thùng và kích thước | Loại thùng và kích thước lọt lòng đo thực tế, khớp hồ sơ thiết kế. |
| Chân chống | Thử ra vào, nâng hạ chân chống trước và sau; đo khẩu độ so với 6,3 m. |
| Tùy chọn tời phụ/AML | Hợp đồng ghi rõ có hay không: cần phụ 4 m, tời phụ, điều khiển từ xa, AML. |
| Hồ sơ hoán cải và kiểm định thiết bị nâng | Đầy đủ giấy chứng nhận chất lượng xe chuyên dùng, đăng kiểm và hồ sơ kiểm định an toàn thiết bị nâng. |
Câu hỏi thường gặp
Ở tầm với xa, KS5206 còn nâng được bao nhiêu?
Ra tới 13,0 m cẩu còn 2.600 kg, ở tầm xa nhất 25,3 m còn 1.100 kg. Mức 15.000 kg chỉ có khi hàng nằm trong 3,2 m.
Chiều cao nâng 32,3 m và hệ thống AML có mặc định trên xe không?
Không. Cần chính cho 28,3 m; mức 32,3 m cần thêm cần phụ 4 m. AML và tời phụ cũng là tùy chọn đặt riêng.
Xem số liệu động cơ, tải hàng và kích thước thùng của xe nền ở đâu?
Trong hồ sơ thiết kế và phiếu kiểm tra chất lượng xuất xưởng của đúng xe. Minh Hải Auto gửi các giấy tờ này khi Quý khách hỏi cấu hình cụ thể.
