Palfinger PK 29002 Performance có thể bố trí sau cabin đầu kéo MAN, nhưng phương án chỉ hợp lý khi cẩu, khung phụ, tải từng trục, mâm kéo và sơ mi rơ moóc được tính như một hệ thống. Sáu kiểm tra dưới đây giúp Quý khách nhận ra dữ liệu nào phải khóa trước khi lắp và điểm nào cần nghiệm thu trên đúng xe hoàn thiện.
Cấu hình trong bài được đối chiếu theo catalogue Palfinger PK 29002 Performance. Thông số xe nền, tải trục và khả năng kéo phải lấy từ hồ sơ của chiếc đầu kéo thực tế, không suy ra từ một xe tham khảo.
Với nhu cầu chọn model cẩu, xe nền và nhận dự toán trọn bộ, Quý khách nên bắt đầu từ trang tư vấn xe đầu kéo gắn cẩu Palfinger. Bài này chỉ đi sâu vào cách kiểm tra một phương án PK 29002 Performance trên nền MAN.
- Mô-men nâng catalogue
- 28,3 mt / 277,6 kNm
- Tự trọng cẩu tiêu chuẩn
- 2.847 kg, chưa gồm bộ lắp
- Điểm chặn thiết kế
- Tải trục, mâm kéo và khoảng quay moóc

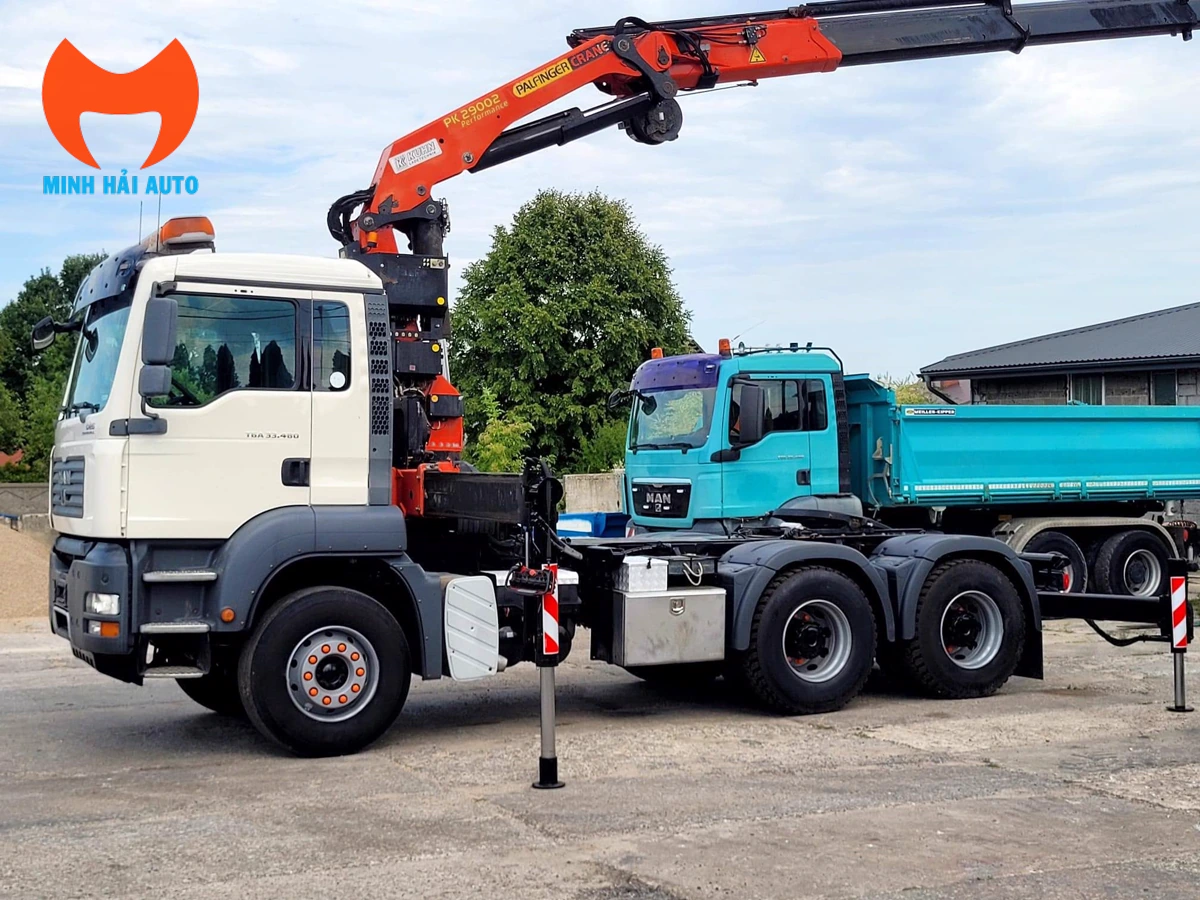

PK 29002 Performance Trên Đầu Kéo MAN Cần Xác Nhận Gì?
PK 29002 Performance thuộc nhóm cẩu gập có mô-men nâng 28,3 tấn-mét. Catalogue công bố nhiều cấu hình cần từ A đến G; tầm với, tự trọng và tải nâng theo bán kính thay đổi theo số đoạn cần, tời, fly-jib và trang bị đi kèm. Vì vậy, tên model chung chưa đủ để chốt tải làm việc.
| Hạng mục | Giá trị và phạm vi áp dụng |
|---|---|
| Mô-men nâng lớn nhất | 28,3 mt / 277,6 kNm |
| Tải nâng lớn nhất | 8.500 kg tại điều kiện do bảng tải quy định; không áp dụng cho mọi bán kính |
| Tầm với thủy lực lớn nhất | Tối đa 21,3 m ở cấu hình phù hợp; cần xác nhận đúng biến thể |
| Khoảng lắp cẩu tiêu chuẩn | 0,96 m; chưa phải toàn bộ khoảng cần dành cho cabin, khung phụ, bình dầu và mâm kéo |
| Chiều rộng khi gập | 2,5 m theo catalogue |
| Khẩu độ chân chống | 5,6 m tiêu chuẩn; tối đa 6,6 m tùy bộ chân chống |
| Áp suất và lưu lượng bơm | Tối đa 330 bar; khuyến nghị 80–100 lít/phút với điều khiển từ xa và hệ LS |
| Tự trọng cẩu tiêu chuẩn | 2.847 kg; chưa gồm khung phụ, chân chống bổ sung, dầu, bơm, tời và các bộ công tác |
Không dùng lẫn phiên bản: PK 29002 Performance dùng cho cấu hình đường bộ trong bài này không đồng nghĩa với bộ PK 29002 cho xe công vụ đường sắt. Quý khách cần tách rõ hai phạm vi trước khi dùng catalogue, phụ kiện hoặc yêu cầu hồ sơ. Trang PK 29002 cho ứng dụng đường sắt trình bày riêng cấu hình chuyên ngành đó.
Sáu Điểm Phải Chốt Trước Khi Lắp Cẩu
1. Khóa Đúng Biến Thể Cẩu Và Nhiệm Vụ Nâng
Đầu vào đầu tiên là kiện hàng nặng nhất, kích thước kiện, bán kính từ tâm quay cẩu đến điểm lấy và đặt hàng, chiều cao thao tác cùng số chu kỳ mỗi ca. Kỹ thuật viên dùng các dữ liệu này để đọc bảng tải của đúng biến thể A–G, thay vì chọn theo mức 8.500 kg lớn nhất.
Nếu cẩu đã qua sử dụng, cần xác nhận tem, serial, số đoạn cần, tời, điều khiển, fly-jib và biểu đồ tải đi kèm. Một phụ kiện bổ sung có thể làm thay đổi tự trọng, trọng tâm, không gian gập và tải cho phép ở từng tầm với.
2. Tính Lại Phân Bố Tải Từng Trục
Không thể lấy tải mâm kéo nguyên bản rồi trừ thẳng 2.847 kg tự trọng cẩu. Khối lượng cẩu đặt tại một vị trí cụ thể so với cầu trước và cụm cầu sau; khung phụ, chân chống, bình dầu, bơm, hộp dụng cụ và mâm kéo cũng truyền tải theo các cánh tay đòn khác nhau.
Bản tính cần thể hiện trạng thái xe không ghép moóc, xe ghép moóc và tải đặt lên mâm kéo theo phương án hàng thực tế. Đồng thời phải giữ tải tối thiểu trên cầu trước theo yêu cầu của nhà sản xuất xe để không làm giảm khả năng lái.

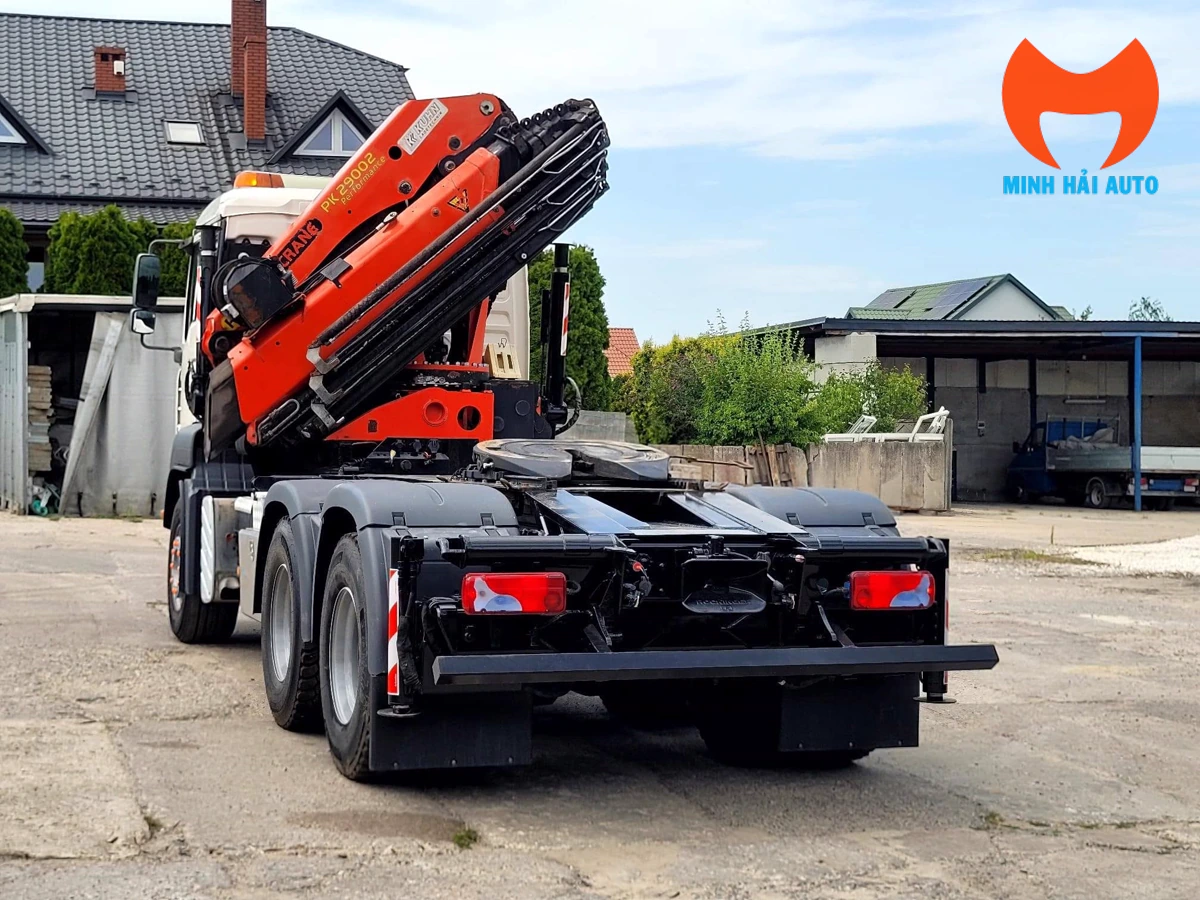

3. Kiểm Tra Khoảng Mâm Kéo Và Góc Quét Của Moóc
Khoảng lắp cẩu 0,96 m trong catalogue chỉ mô tả không gian cơ bản của cụm cẩu tiêu chuẩn. Trên đầu kéo, bản vẽ còn phải dành chỗ cho cabin lật, ống xả, bình dầu, đường ống, chân chống, hộp dụng cụ và vùng bảo dưỡng. Phía sau cẩu, mâm kéo phải nằm tại vị trí phù hợp với tải trục và loại moóc dự kiến sử dụng.
- Quay hết lái hai phía: kiểm tra đầu moóc không chạm cẩu, chân chống hoặc cụm phụ trợ.
- Kiểm tra chênh cao: mô phỏng khi đầu kéo và moóc đứng trên mặt bằng không đồng mức.

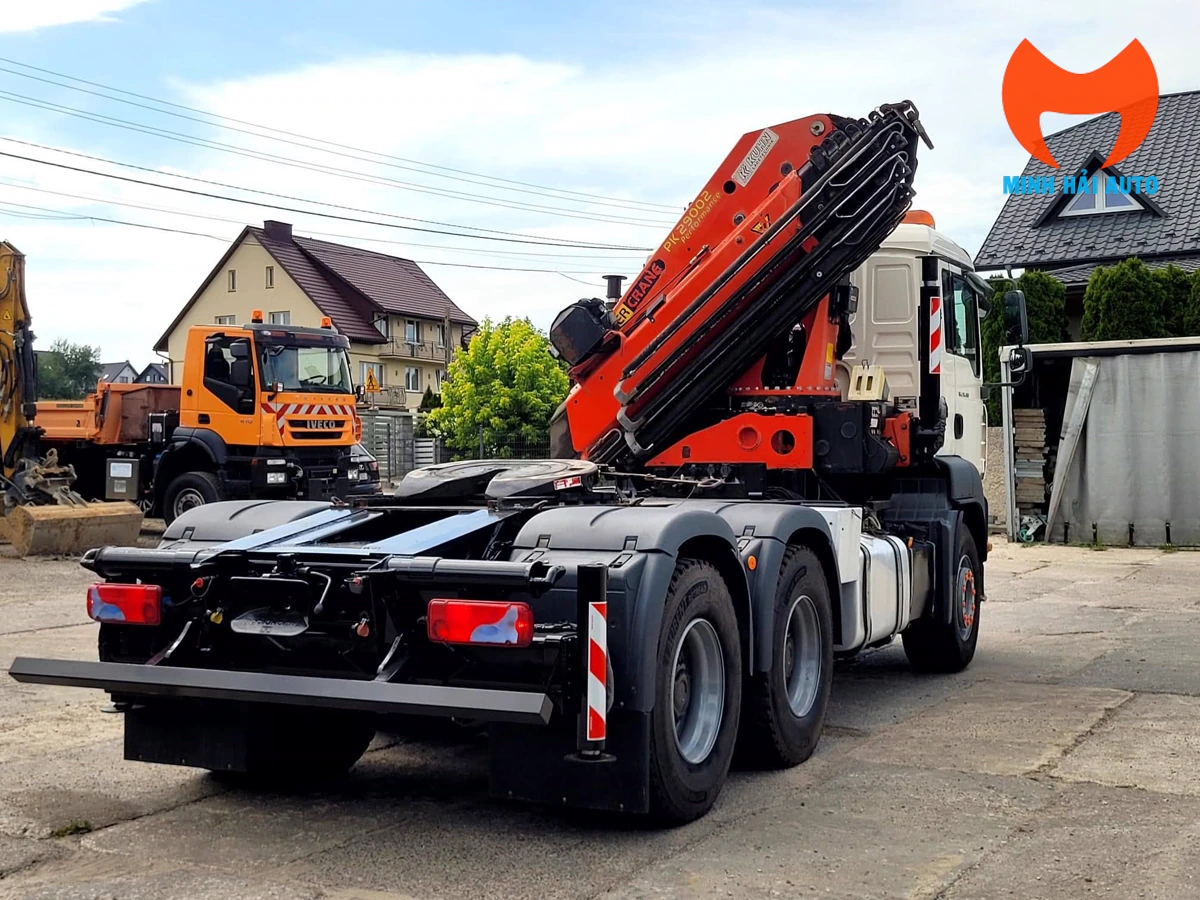

- Kiểm tra trạng thái gập: móc, tời và các đoạn cần không xâm lấn vùng quay của moóc.
- Kiểm tra bảo dưỡng: vẫn tiếp cận được chốt mâm kéo, bơm mỡ, lọc và các đầu nối cần thiết.
Quý khách có thể xem thêm các nguyên tắc chung tại bài bố trí cẩu gập Palfinger sau cabin. Với PK 29002 trên đầu kéo, bản vẽ cần đi thêm một bước là mô phỏng đúng loại sơ mi rơ moóc sẽ ghép.
4. Chốt Khung Phụ, Liên Kết Và Chân Chống
Khung phụ có nhiệm vụ tăng độ cứng uốn, độ cứng xoắn và truyền lực từ cẩu, bệ cẩu, chân chống vào chassis. Tiết diện, vật liệu, chiều dài và kiểu liên kết phải theo hướng dẫn lắp đặt cùng quy định của nhà sản xuất xe nền; không sao chép bệ cẩu từ một chassis khác chỉ vì cùng dùng PK 29002.

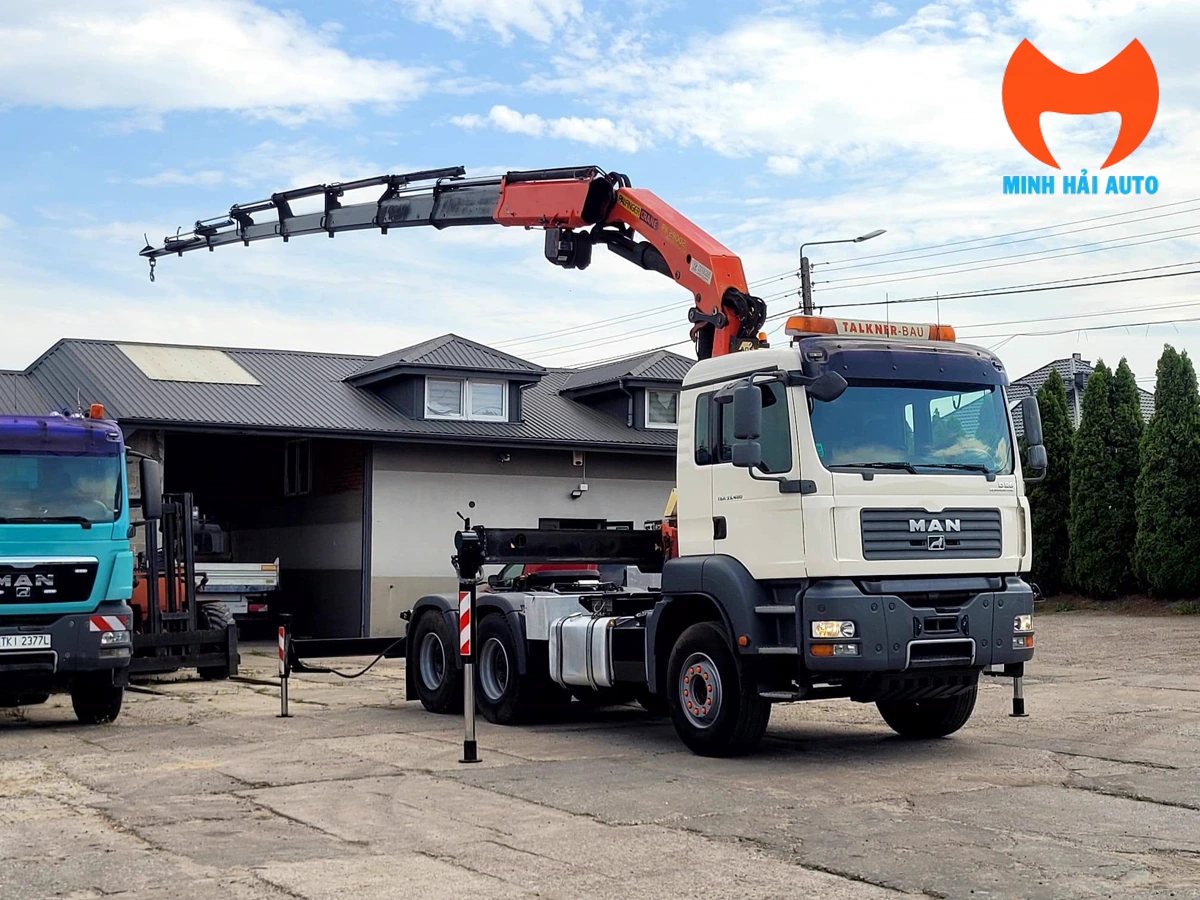

Khẩu độ chân chống 5,6–6,6 m cho thấy mặt bằng làm việc cần được đưa vào bài toán ngay từ đầu. Khả năng mở chân thực tế còn phụ thuộc bộ chân chống, các cụm hai bên xe và điều kiện nền. Hệ thống kiểm soát ổn định, nếu có, không thay thế việc kê chân đúng và đánh giá sức chịu tải của nền.
Cần kiểm tra một đầu kéo và loại moóc cụ thể? Gửi model xe nền, hồ sơ tải trục, kích thước moóc, tải kiện hàng và bán kính nâng cho Minh Hải Auto. Hotline/Zalo: 033.204.6292.
5. Đồng Bộ PTO, Bơm Và Hệ Thống Thủy Lực
Catalogue nêu áp suất làm việc tối đa 330 bar và lưu lượng bơm khuyến nghị 80–100 lít/phút trong cấu hình điều khiển từ xa, hệ LS. Đây là đầu vào để chọn PTO, bơm, bình dầu, làm mát và tiết diện đường ống; không phải lý do đặt mọi bơm ở mức lớn nhất.
Phương án phải kiểm tra công suất và tỷ số PTO của đúng xe nền, dải tốc độ làm việc, khả năng tản nhiệt, vị trí ống mềm khi cabin lật và vùng có cạnh sắc hoặc nguồn nhiệt. Khi thử máy, cần chạy đủ chu trình để phát hiện rò rỉ, rung, tiếng bất thường và nhiệt dầu tăng quá nhanh.
6. Nghiệm Thu Cả Trạng Thái Làm Việc Và Vận Chuyển
Trước bàn giao, xe cần được thử các chuyển động không tải trong vùng cho phép, xác nhận hướng điều khiển, giới hạn an toàn, chân chống, cảnh báo, tời và trạng thái gập. Việc thử tải phải do đơn vị và nhân sự đủ điều kiện thực hiện theo hồ sơ của đúng cấu hình.
Ở trạng thái vận chuyển, cần kiểm tra khóa cần, móc, dây tời, chân chống thu, chiều rộng, chiều cao, tầm nhìn, đèn phản quang và khoảng quay của moóc. Hồ sơ bàn giao phải thống nhất model cẩu, serial, phụ kiện, bảng tải, hướng dẫn vận hành và thông tin xe sau lắp đặt.
Cấu Hình Này Phù Hợp Và Không Phù Hợp Khi Nào?
Phù Hợp Khi
- Doanh nghiệp cần vừa kéo moóc, vừa chủ động bốc dỡ kiện hàng tại nhiều điểm.
- Tải và bán kính làm việc nằm trong bảng tải của đúng biến thể PK 29002.
- Mặt bằng có đủ không gian triển khai chân chống và kiểm soát vùng nâng.
- Xe nền còn dư địa tải trục, mâm kéo và không gian lắp sau khi tính đủ hệ thống.
Nên Cân Nhắc Phương Án Khác Khi
- Điểm giao luôn có cẩu cố định, nên tự trọng cẩu làm giảm hiệu quả vận tải không cần thiết.
- Moóc buộc phải quay trong khoảng quá hẹp và không thể tạo vùng an toàn với cẩu.
- Nền làm việc không đủ chỗ mở chân hoặc không kiểm soát được sức chịu tải.
- Tải ở bán kính thực vượt bảng tải, dù tải nâng lớn nhất nghe có vẻ đáp ứng.
Dữ Liệu Cần Gửi Để Lập Phương Án
- Hàng hóa: khối lượng, kích thước kiện nặng nhất, điểm móc và vị trí đặt.
- Chu trình nâng: bán kính gần/xa, chiều cao, hướng nâng và số lần mỗi ca.
- Cẩu: tem, serial, biến thể A–G, số đoạn cần, tời, fly-jib và bảng tải.
- Đầu kéo: model, năm, công thức bánh xe, chiều dài cơ sở, tự trọng và giới hạn từng trục.
- Moóc: loại moóc, tự trọng, vị trí chốt kéo, tải đặt lên mâm và kích thước phần đầu.
- Mặt bằng: bề rộng mở chân, độ dốc, nền, vật cản và đường tiếp cận.
Câu Hỏi Thường Gặp
Lắp PK 29002 sau cabin có giữ được mâm kéo không?
Có thể giữ chức năng mâm kéo nếu bản vẽ bố trí, tải trục và khoảng quay của loại moóc dự kiến đều đạt. Không nên khẳng định chỉ từ khoảng trống nhìn thấy trên chassis.
Tự trọng 2.847 kg có phải là phần tải mâm kéo bị giảm?
Không. Đây là tự trọng cẩu tiêu chuẩn, chưa gồm bộ lắp và phụ kiện. Mức tải mâm kéo còn lại phải được tính từ vị trí của từng khối lượng so với các trục và vị trí mâm kéo.
Có thể dùng dữ liệu PK 29002 Railway cho cấu hình đường bộ không?
Không nên dùng lẫn. Bộ Railway có phạm vi trang bị và điều kiện ứng dụng riêng. Cấu hình đường bộ cần catalogue, bảng tải và hồ sơ đúng phiên bản PK 29002 Performance thực tế.
Làm thế nào để xác định tải nâng tại vị trí làm việc?
Đo bán kính từ tâm quay cẩu tới móc tại điểm nâng, sau đó đọc bảng tải của đúng biến thể, số đoạn cần và phụ kiện. Tải lớn nhất 8.500 kg không áp dụng cho mọi tầm với.
