Xe cẩu thùng 8 tấn: chọn thùng chở máy và kiện hàng

Đo kiện hàng trước khi chọn chiều dài thùng

Trước hết, cần biết kích thước của máy trong trạng thái vận chuyển. Số đo này gồm bệ máy, khung bảo vệ, phần nhô ra và bao gói đi cùng. Kích thước thân máy ghi trong tài liệu bán hàng có thể chưa bao gồm các phần đó.

Tiếp theo, phân biệt chiều dài lòng thùng với khoảng đặt hàng thực sự sử dụng được. Giá đỡ, cột, vách đầu thùng hoặc vị trí cẩu thu gọn có thể tạo giới hạn riêng. Cần biết phần nào được phép đặt hàng và phần nào phải để trống theo thiết kế của tổ hợp.

Kích thước bao ngoài và khoảng chân đế là hai bộ số khác nhau

Một máy có thân dài nhưng chỉ tỳ lên vài chân nhỏ sẽ đặt ra yêu cầu khác máy nằm trên bệ liền. Vì vậy, ngoài dài × rộng × cao, nên có bản vẽ chân đế và vị trí trọng tâm do nhà sản xuất máy cung cấp. Nếu máy có thể tháo một cụm khi vận chuyển, hãy xác nhận cấu hình tháo đó với đơn vị chịu trách nhiệm về máy.

Chiều cao cần xét trong trạng thái hàng đã đặt trên sàn, có gối kê và bao gói theo phương án vận chuyển. Đừng chỉ lấy chiều cao máy đứng dưới đất để kiểm cổng xưởng hoặc mái che. Giới hạn đường đi phải được kiểm cho đúng xe và tuyến dự kiến.

Thùng chứa vừa máy vẫn cần kiểm tra sàn và vị trí đặt hàng

Có đủ diện tích là một điều kiện; khả năng chịu tải tại các điểm máy tiếp xúc với sàn là điều kiện khác. Khi hỏi cấu hình xe cẩu thùng 8 tấn, Quý khách nên gửi cả khối lượng kiện và sơ đồ chân đế để đơn vị thiết kế đối chiếu sàn, dầm đỡ và khung phụ của đúng xe.

Không suy sức chịu tải tập trung từ chiều dày tấm sàn hoặc từ tổng tải hàng được chở. Cũng không tự hàn thêm gối, móc hoặc đổi vị trí điểm chằng khi chưa được đơn vị chịu trách nhiệm thiết kế xác nhận.

Bảng này là dữ liệu để trao đổi quy cách, không phải bảng xác nhận sức chịu tải của một thùng xe. Phần kết cấu, phân bố khối lượng và phương án cố định phải được kiểm tra cho đúng tổ hợp, đúng loại hàng.

Không mặc định đặt máy sát đầu thùng hoặc tận đuôi thùng

Vị trí phù hợp phải được đối chiếu theo khối lượng xe hoàn thiện, cẩu, thùng và hàng. Đạt giới hạn tổng khối lượng chưa đủ để kết luận phân bố lên từng trục đã phù hợp. Cần đơn vị thiết kế kiểm tra bản vẽ bố trí trước khi chốt vị trí cho kiện nặng.

Hino lưu ý trong hướng dẫn về tải chở và phân bố khối lượng rằng thiết bị lắp thêm, như cẩu, cần được tính vào việc đối chiếu tải trên xe. Với Hino FM tại Việt Nam, phải dùng hồ sơ và hướng dẫn áp dụng cho đúng mã xe; không chuyển trị số của một dòng Hino khác sang cấu hình đang đặt.

Nếu còn phân vân về phía tiếp cận kiện, xem hướng dẫn chọn bửng thùng theo cách bốc dỡ. Phần này giúp thống nhất khoảng mở, còn khả năng chịu lực của sàn vẫn phải xét riêng.

Hai tình huống giúp chốt yêu cầu thùng chở máy

Máy có bệ dài, thân máy có chi tiết nhô ra

Giả sử khách thường chở một cụm máy trên bệ dài. Chọn thùng chỉ theo chiều dài bệ có thể bỏ sót tủ điều khiển hoặc đường ống nhô ngoài. Cần thể hiện cả kích thước bao của kiện, vị trí bệ tiếp xúc sàn và khoảng cần thiết để cố định hàng trên cùng bản vẽ.

Nếu bản vẽ cho thấy kiện vướng giá đỡ hoặc cẩu ở trạng thái thu gọn, cần xem lại quy cách thùng hoặc cấu hình vận chuyển của máy. Không mặc định giải quyết bằng cách để hàng nhô ra ngoài, tháo bộ phận xe hay thay vị trí đặt máy tùy ý.

Máy gọn nhưng khối lượng tập trung ở các chân nhỏ

Máy lọt lòng thùng vẫn có thể cần phương án đỡ riêng. Lúc này cần biết kích thước từng chân, phân bố khối lượng và cách truyền tải xuống sàn. Đây là việc cần đơn vị thiết kế kiểm tra, thay vì chốt bằng câu “xe còn dư tải”.

Sau khi xác định phương án đỡ, phải tính lại phần diện tích và khối lượng mà bộ đỡ chiếm. Hai máy có cùng khối lượng nhưng khác chân đế có thể cần quy cách thùng khác nhau. Bản vẽ đi kèm kiện hàng có giá trị hơn một yêu cầu chung chung “đóng sàn thật dày”.

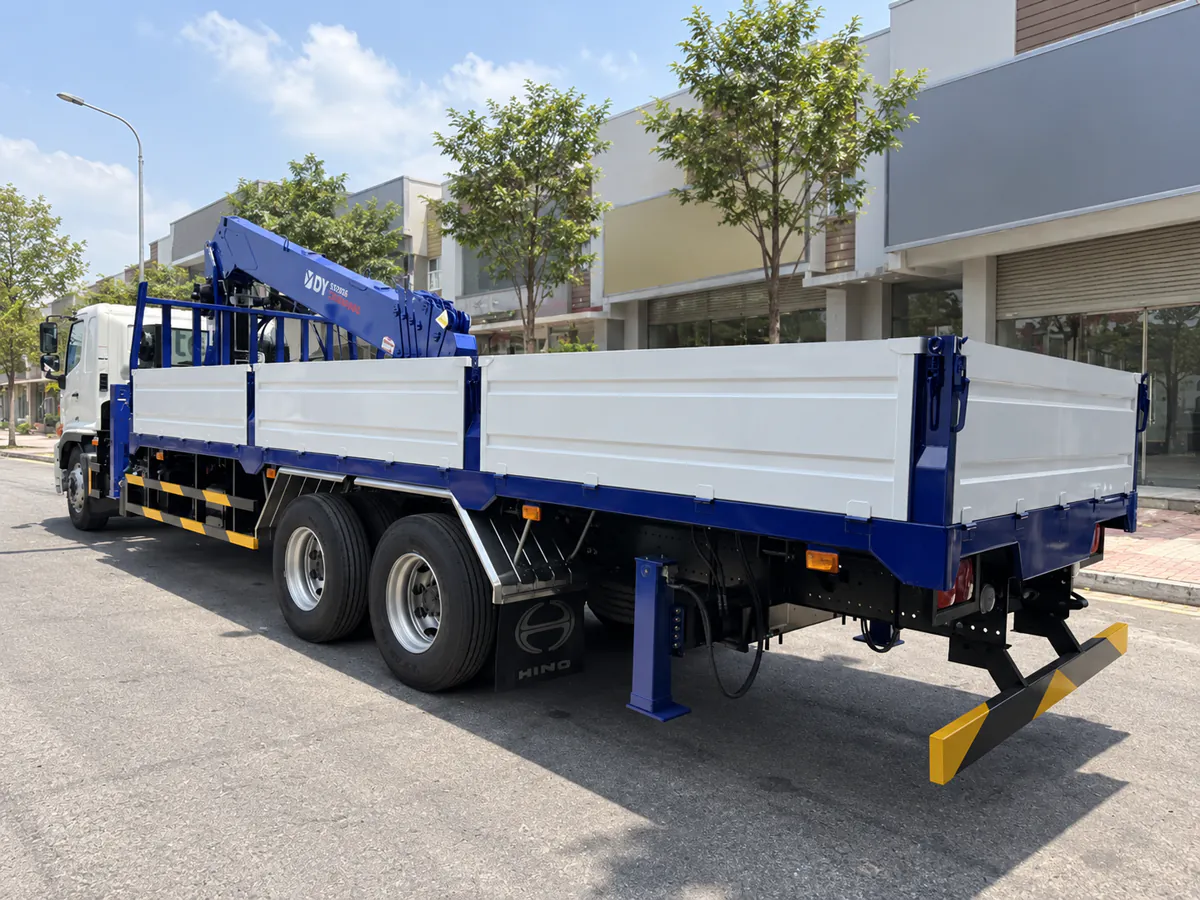

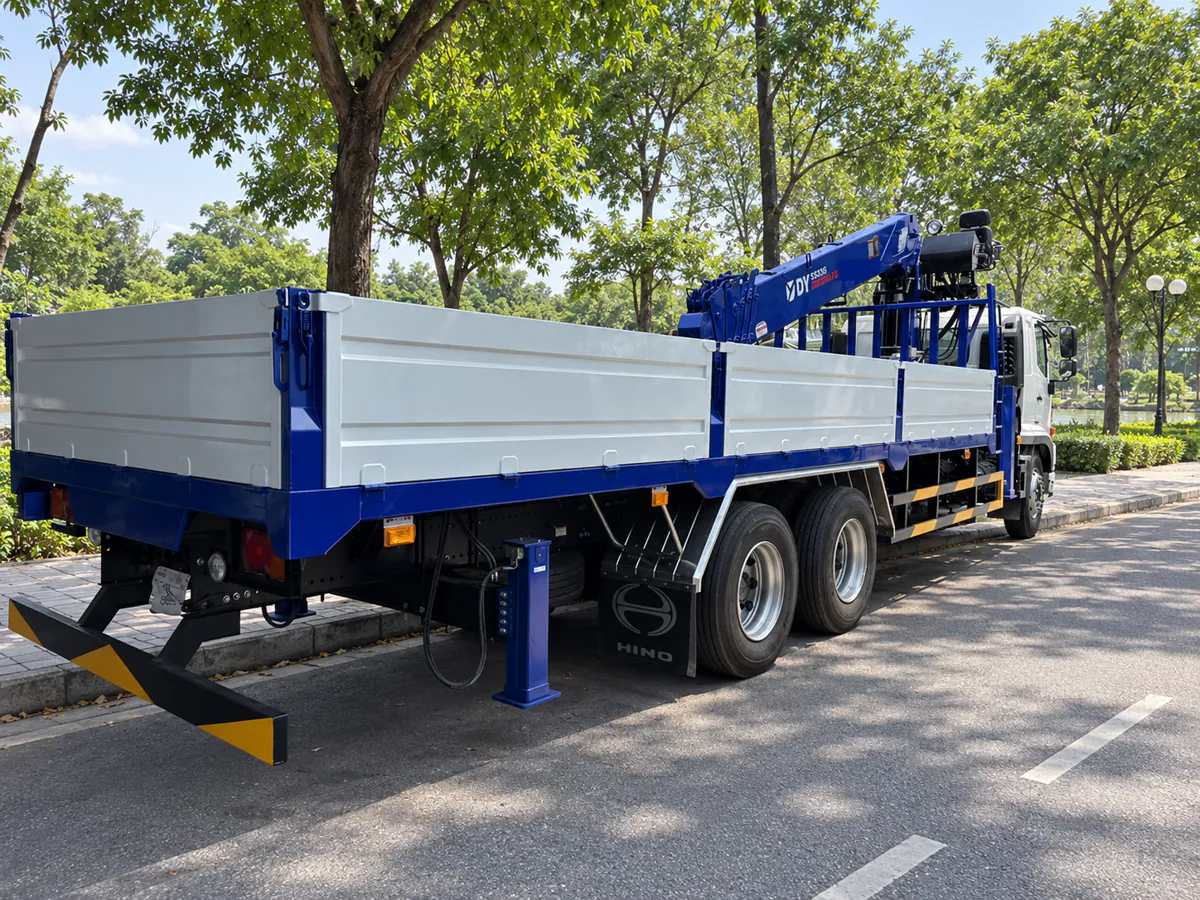

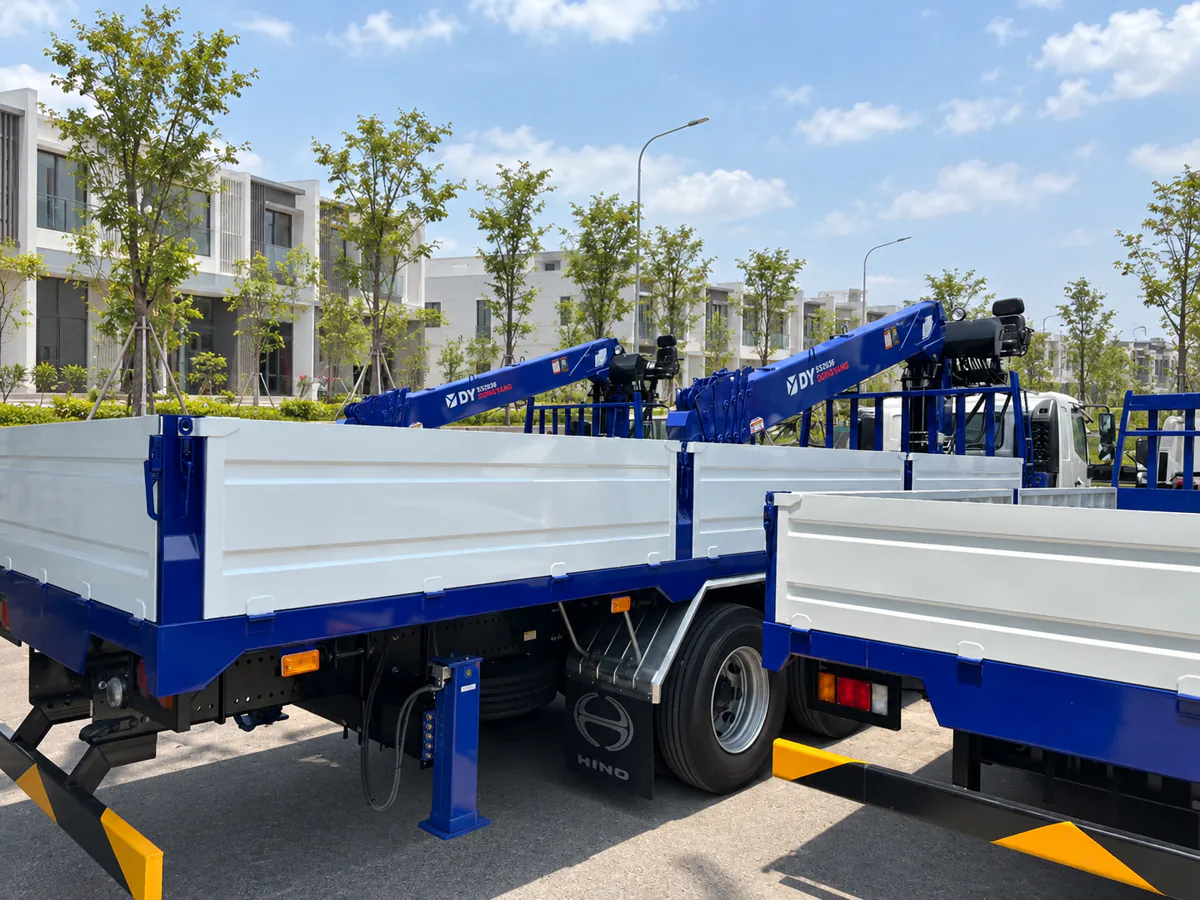

Đối chiếu Hino FM gắn Dongyang SS2036 sau khi rõ yêu cầu thùng

Nếu Quý khách đang xem tổ hợp trong nhóm Hino gắn cẩu Dongyang, trang Hino FM8JW7A gắn cẩu Dongyang SS2036 trình bày cấu hình cụ thể để tiếp tục đối chiếu. Kích thước thùng và tải chở phải được chốt theo hồ sơ của đúng xe hoàn thiện.

Với bất kỳ xe tải gắn cẩu nào, cần tách ba câu hỏi: thùng có chứa và đỡ được kiện theo thiết kế hay không; xe được phép chở bao nhiêu; cẩu nâng được kiện tại bán kính làm việc dự kiến hay không. Xe cần đáp ứng đồng thời cả ba điều kiện.

Khi cần tự bốc dỡ, đơn vị phụ trách nâng hạ phải đối chiếu biểu đồ tải của đúng cẩu và điều kiện hiện trường. Với một kiện máy cụ thể, cần kiểm tra khả năng nâng của SS2036 và phương án vận chuyển, nâng hạ trước khi triển khai.

Nếu chưa chọn nền xe và loại thiết bị, bắt đầu từ hướng dẫn chọn xe tải gắn cẩu theo nhiệm vụ nâng và chở để cân đối cả tổ hợp, rồi mới chốt quy cách thùng.
