Xe Hút Chất Thải Hoạt Động Như Thế Nào? Cấu Tạo Bơm Chân Không

Xe hút chất thải hoạt động bằng cách rút không khí khỏi bồn kín để tạo áp suất thấp bên trong bồn. Chênh lệch giữa áp suất khí quyển bên ngoài và áp suất trong bồn sẽ đẩy chất thải qua ống hút vào khoang chứa. Vì vậy, nói chính xác thì bơm chân không chủ yếu xử lý dòng khí; chất thải đi vào bồn chứ không nên đi xuyên qua bơm.

Cách hiểu này giúp người mua đánh giá đúng vai trò của bồn kín, bơm chân không, van đảo chiều, bộ tách ẩm, van chống tràn và đường ống. Nó cũng giải thích vì sao một bơm còn tốt nhưng xe vẫn hút yếu khi ống bị hở, gioăng nắp bồn không kín hoặc bộ tách bị nghẹt.

Nguyên Lý Cốt Lõi: Bơm Hút Khí, Chênh Áp Đẩy Chất Thải

Hệ thống bắt đầu từ một bồn chứa được đóng kín. Khi bơm chân không lấy bớt không khí ra khỏi bồn, áp suất trong bồn giảm. Đầu ống hút đang đặt trong hố ga, bể phốt hoặc bể chứa vẫn chịu áp suất khí quyển ở phía ngoài. Sự chênh lệch áp suất làm hỗn hợp khí, nước thải và bùn lỏng dịch chuyển theo ống vào bồn.

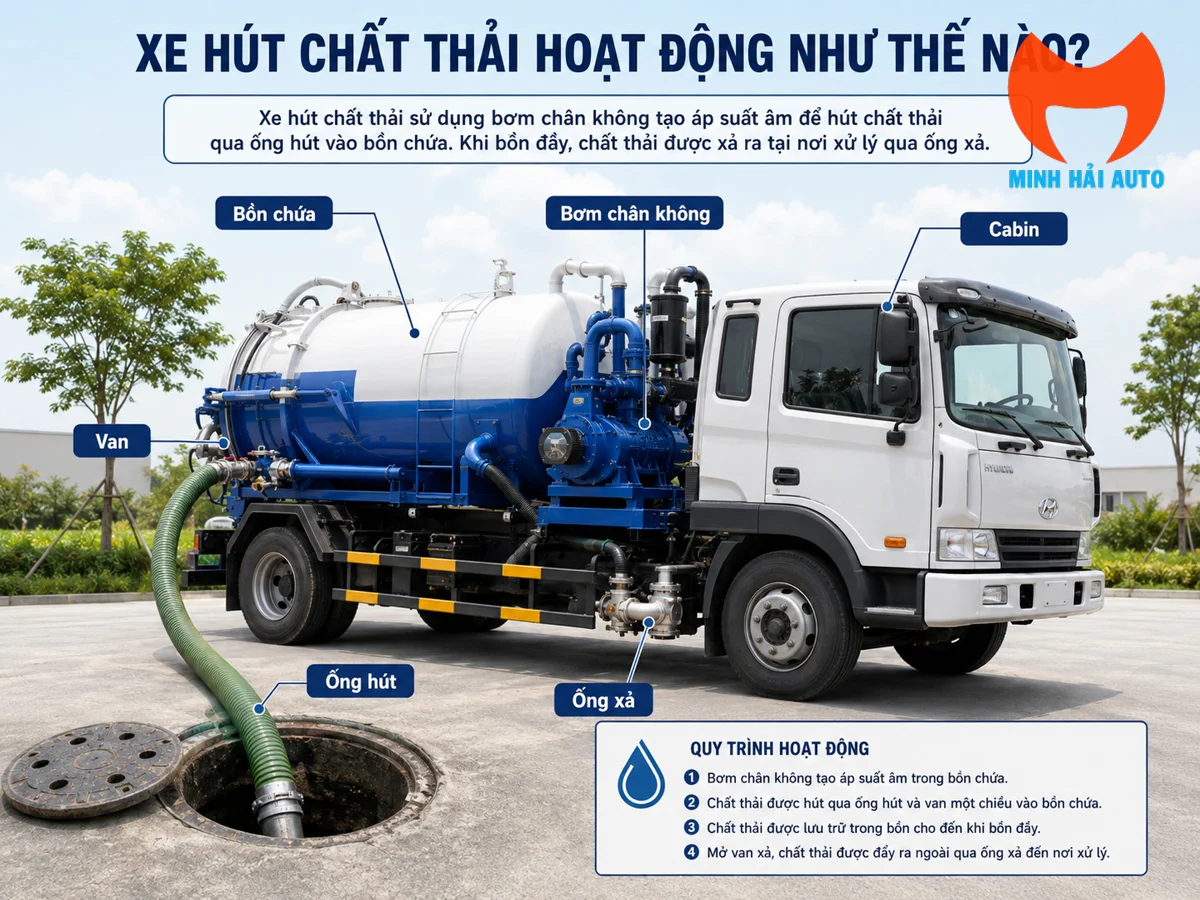

Cấu Tạo Hệ Thống Hút Chất Thải Trên Xe

Một xe hút chất thải hoàn chỉnh là tổ hợp của xe nền và phần chuyên dụng. Cấu hình cụ thể thay đổi theo dung tích, loại bơm và cách xả, nhưng các nhóm bộ phận dưới đây thường quyết định hiệu quả vận hành.

Đường đi của chất thải

Đầu hút tiếp xúc với vật liệu tại hố ga hoặc bể chứa. Chất thải đi qua ống hút, qua van hút và vào bồn. Trong bồn, vận tốc dòng giảm để phần lỏng và bùn lắng xuống. Đây là tuyến vật liệu chính.

Đường đi của không khí

Không khí phía trên bồn đi qua van chống tràn, bộ tách ẩm và đường ống khí trước khi đến bơm. Bơm đẩy khí ra ngoài hoặc qua hệ thống tách dầu, giảm thanh và xử lý khí tùy cấu hình. Hai tuyến “vật liệu” và “không khí” có liên quan nhưng không nên bị hiểu là cùng đi xuyên qua bơm.

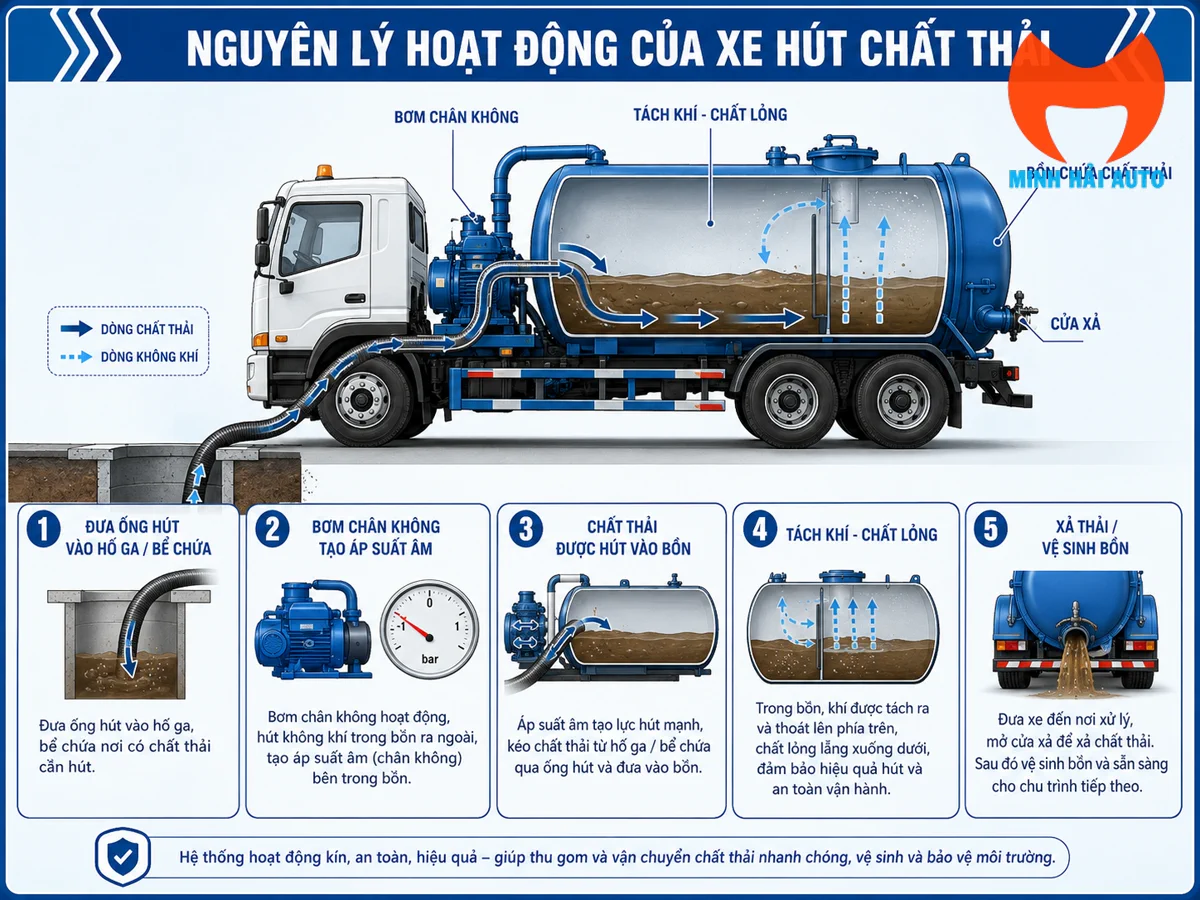

Quy Trình Xe Hút Chất Thải Hoạt Động

Bước 1: Đỗ xe và kiểm tra trước khi hút

Xe cần đỗ ổn định, kéo phanh đỗ và bố trí cảnh báo khu vực làm việc. Người vận hành kiểm tra dầu bơm, mức chất lỏng làm kín nếu dùng bơm vòng nước, khớp nối, ống hút, gioăng nắp bồn, van, đồng hồ và bộ tách. Không vận hành khi phát hiện rò rỉ, chi tiết lỏng hoặc cơ cấu bảo vệ không hoạt động.

Bước 2: Kết nối ống và kích hoạt PTO

Ống hút được nối kín với cổ hút và đặt đầu còn lại vào vật liệu cần thu gom. Sau đó người vận hành cài PTO theo đúng hướng dẫn của xe nền và cụm chuyên dụng. Tốc độ động cơ, tốc độ bơm và thời gian làm việc phải theo catalogue của đúng model bơm; không lấy một giá trị chung áp cho mọi xe.

Bước 3: Chuyển sang chế độ hút

Van đảo chiều được đặt về vị trí hút. Bơm bắt đầu rút khí khỏi bồn, đồng hồ chân không thay đổi và chất thải dịch chuyển qua ống. Người vận hành phải quan sát đường ống, âm thanh bơm, nhiệt độ, dầu bôi trơn và mực chất lỏng trong bồn.

Bước 4: Dừng hút trước khi chất thải tràn sang bơm

Khi bồn đạt giới hạn cho phép, van chống tràn phải đóng đường khí. Tuy nhiên, cơ cấu tự động không thay thế việc giám sát. Nếu chất lỏng vượt qua van chống tràn và bộ tách, bơm có thể nóng, mất bôi trơn, gãy cánh gạt hoặc hư hỏng nặng.

Bước 5: Vận chuyển và xả tại nơi được phép

Sau khi đóng van, ngắt PTO và thu ống, xe vận chuyển chất thải đến điểm tiếp nhận phù hợp. Phương thức xả tùy cấu hình: xả bằng trọng lực, mở cửa sau kết hợp nâng bồn hoặc hỗ trợ áp suất. Không tự dùng chế độ nén/xả áp nếu bồn, van an toàn và bơm không được nhà sản xuất thiết kế, phê duyệt cho chức năng đó.

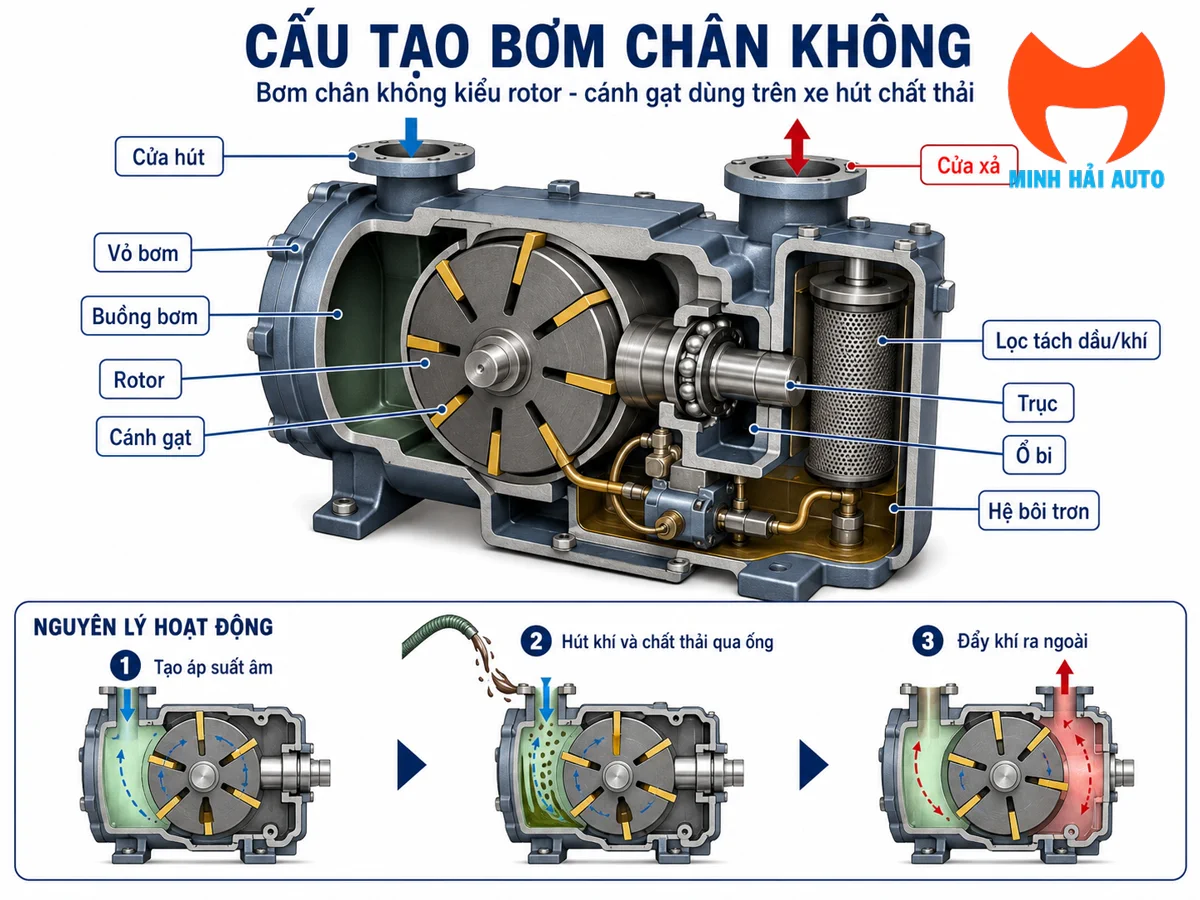

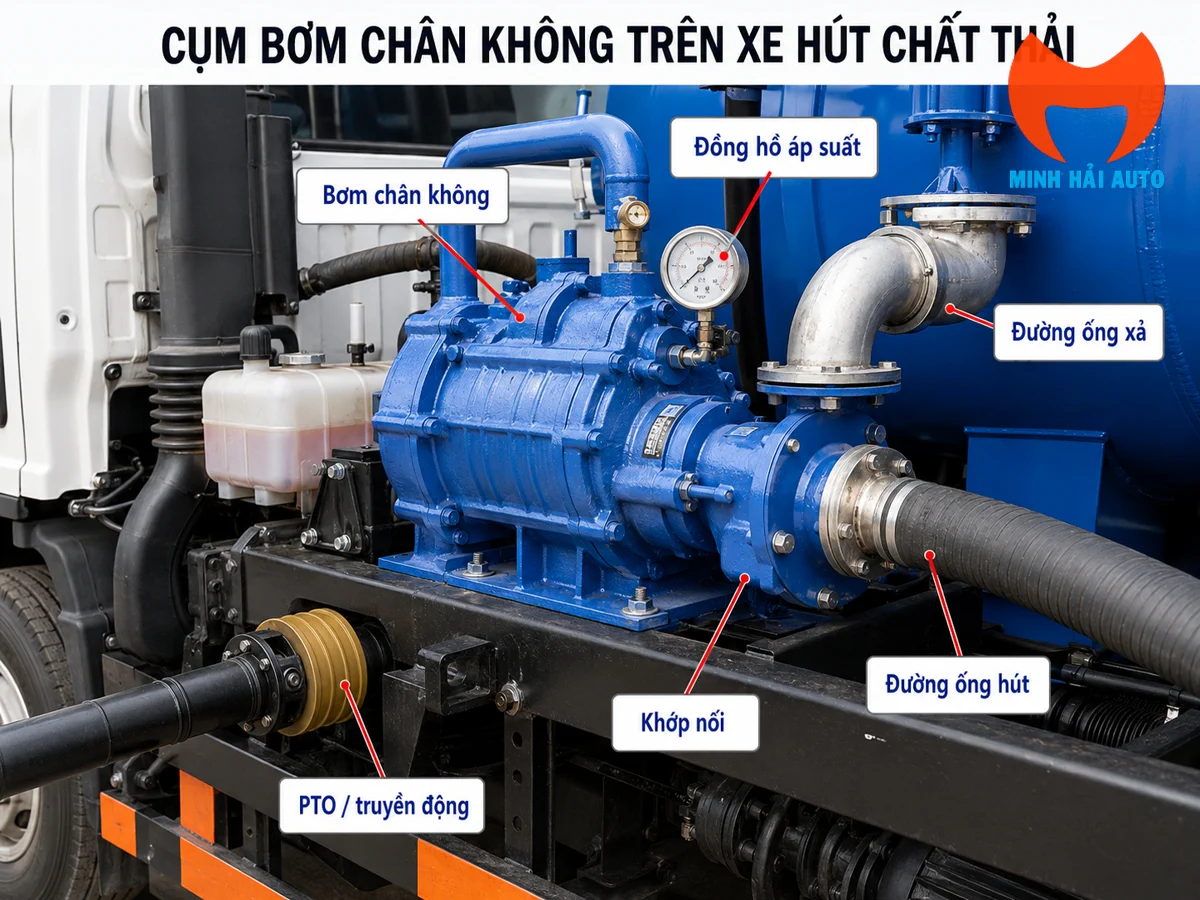

Cấu Tạo Bơm Chân Không Cánh Gạt

Bơm cánh gạt quay là một lựa chọn phổ biến trên xe hút chất thải. Tài liệu sản phẩm của Jurop mô tả dòng PN là bơm chân không cánh gạt trượt, có bôi trơn cưỡng bức, làm mát bằng không khí và van chuyển đổi chân không–áp suất tích hợp. Tuy vậy, trang bị thực tế của từng xe phải đối chiếu tem bơm và catalogue, không thể chỉ nhìn hình dáng để kết luận.

Bơm cánh gạt tạo chân không như thế nào?

1. Rotor quay lệch tâm trong vỏ bơm.
2. Cánh gạt trượt ra và tiếp xúc với thành vỏ, tạo thành các khoang kín tương đối.
3. Ở phía cửa hút, thể tích khoang tăng lên nên khí từ bồn được kéo vào bơm.
4. Khi rotor tiếp tục quay, khoang khí di chuyển sang phía cửa xả.
5. Thể tích khoang giảm, khí bị nén và được đẩy ra ngoài.

Chu trình lặp liên tục làm lượng khí trong bồn giảm và duy trì chênh lệch áp suất cần thiết cho quá trình hút. Hiệu quả phụ thuộc độ kín giữa cánh gạt–vỏ bơm, tốc độ quay, bôi trơn, làm mát và tình trạng bộ tách bảo vệ.

Bơm Cánh Gạt Và Bơm Vòng Nước Khác Gì Nhau?

Không phải mọi xe hút chất thải đều dùng bơm cánh gạt. Một số xe dùng bơm vòng nước; các xe hút công nghiệp lưu lượng lớn có thể dùng công nghệ khác. Tên loại bơm phải lấy theo catalogue và tem thiết bị của đúng cấu hình.

Không có lựa chọn tốt nhất cho mọi công việc. Khi chọn bơm, cần xét vật liệu hút, độ ẩm, lưu lượng khí cần thiết, thời gian làm việc liên tục, khả năng bảo dưỡng, phụ tùng, giới hạn nhiệt và cấu hình bồn–đường ống.

Vì Sao Xe Hút Yếu Hoặc Bơm Nhanh Nóng?

Hở khí tại ống, khớp nối hoặc gioăng bồn

Chỉ một điểm rò cũng khiến bơm phải liên tục xử lý không khí lọt vào, làm mức chân không trong bồn không đạt yêu cầu. Cần kiểm tra ống nứt, khớp nối, van bi, gioăng cửa sau và các mối hàn/đầu chờ.

Ống hút quá dài, nhiều co hoặc bị móp

Đường ống càng dài, càng nhiều đoạn gấp và tiết diện càng bị thu hẹp thì tổn thất càng lớn. Nếu ống mềm không đủ độ cứng, áp suất thấp có thể làm ống xẹp và giảm lưu lượng.

Vật liệu quá đặc hoặc có rác lớn

Bùn đặc, cặn vón, giẻ và rác rắn làm tăng lực cản hoặc gây tắc. Trường hợp cần phá bùn hay thông rửa nên chọn xe kết hợp hút và phun nước áp lực, đồng thời xác nhận khả năng của đúng hệ thống.

Bộ tách ẩm, lọc hoặc đường khí bị nghẹt

Khi đường khí bị cản, bơm khó trao đổi khí và nhiệt độ có thể tăng. Bộ tách cần được xả, vệ sinh và bảo dưỡng theo hướng dẫn của nhà sản xuất.

Thiếu bôi trơn hoặc cánh gạt đã mòn

Với bơm cần dầu, thiếu dầu hoặc dầu không đúng chủng loại làm tăng ma sát và giảm độ kín. Cánh gạt mòn cũng khiến năng suất suy giảm. Không tự châm dầu theo kinh nghiệm; phải dùng đúng cấp dầu và định mức của model bơm.

Vận hành sai tốc độ hoặc quá thời gian liên tục

Chạy quá nhanh không đồng nghĩa hút hiệu quả hơn. Tốc độ và thời gian làm việc phải bám theo catalogue, cơ cấu làm mát và điều kiện hiện trường. Khi đồng hồ, tiếng bơm hoặc nhiệt độ bất thường, nên dừng để kiểm tra thay vì tiếp tục ép tải.

Checklist Kiểm Tra Khi Chọn Xe Hút Chất Thải

• Xác định vật liệu: nước thải, bùn lỏng, bể phốt, bể lắng hay chất thải công nghiệp.
• Khảo sát tuyến hút: chiều dài ống, chênh cao, đường kính, số co và vị trí xe đỗ.
• Đối chiếu bơm: hãng, model, loại bơm, lưu lượng khí, giới hạn chân không, tốc độ và chế độ làm việc theo catalogue.
• Kiểm tra bồn: dung tích, vật liệu, độ dày, nắp bồn, gioăng, vách chắn, cửa xả và cơ cấu nâng nếu có.
• Kiểm tra bảo vệ bơm: van chống tràn, bộ tách ẩm, van an toàn, lọc/tách dầu và đồng hồ.
• Kiểm tra truyền động: PTO, trục các-đăng, dây đai hoặc mô-tơ thủy lực; cần có che chắn và điểm bôi trơn phù hợp.
• Chạy thử: theo dõi thời gian tạo chân không, độ ổn định của đồng hồ, tiếng ồn, rung, nhiệt và rò rỉ.
• Đối chiếu hồ sơ: catalogue bơm, tem thiết bị, hợp đồng, bản vẽ bồn, hồ sơ chất lượng và đăng kiểm xe thực tế.

Xe Hút Chất Thải Phù Hợp Công Việc Nào?

• Hút bể phốt, hầm cầu và bể chứa chất thải sinh hoạt.
• Thu gom bùn lỏng tại hố ga, cống rãnh và bể lắng.
• Hút nước thải, bùn thải tại nhà máy và khu công nghiệp khi tính chất vật liệu phù hợp.
• Phục vụ công ty môi trường đô thị và đơn vị dịch vụ vệ sinh.
• Kết hợp phun rửa cao áp để xử lý cống và bề mặt trên xe có cấu hình tương ứng.

Khách hàng có thể xem nhóm xe hút chất thải để so sánh dung tích và xe nền. Với nhu cầu bồn trung bình có thể tham khảo xe hút chất thải Foton 9 khối; cấu hình kết hợp phun rửa và hút có thể đối chiếu thêm xe hút chất thải Howo 10 khối. Thông số cuối cùng phải khớp với catalogue, tem thiết bị và hồ sơ của xe thực tế.

Câu Hỏi Thường Gặp

Xe hút chất thải có hút chất thải xuyên qua bơm chân không không?

Trong hệ thống đúng nguyên lý, chất thải đi qua ống vào bồn. Bơm chủ yếu rút dòng khí phía trên bồn. Van chống tràn và bộ tách có nhiệm vụ hạn chế chất lỏng bị cuốn sang bơm.

Vì sao bơm hút khí nhưng bùn vẫn đi lên ống?

Do bơm làm áp suất trong bồn giảm. Áp suất khí quyển ở phía ngoài tạo lực đẩy hỗn hợp khí và chất thải qua ống vào vùng có áp suất thấp hơn.

Bơm chân không cánh gạt gồm những bộ phận chính nào?

Các bộ phận cốt lõi gồm vỏ bơm, rotor lệch tâm, cánh gạt trượt, cửa hút, cửa xả, trục truyền động và hệ bôi trơn/làm mát tùy model.

Bơm cánh gạt và bơm vòng nước có giống nhau không?

Không. Bơm cánh gạt dùng rotor lệch tâm và cánh trượt; bơm vòng nước dùng một vòng chất lỏng làm kín cùng rotor để tạo hiệu ứng hút–nén. Cách bảo dưỡng và yêu cầu phụ trợ của hai loại khác nhau.

Xe hút yếu có chắc chắn do hỏng bơm không?

Không. Nguyên nhân có thể là hở ống hoặc gioăng bồn, tắc đường ống, bộ tách nghẹt, vật liệu quá đặc, tốc độ bơm không đúng hoặc cánh gạt mòn. Cần kiểm tra toàn hệ thống.

Có thể dùng một thông số độ sâu hút cho mọi xe không?

Không nên. Khả năng hút phụ thuộc bơm, độ kín, đường kính và chiều dài ống, chênh cao, số co, loại vật liệu và điều kiện thực tế. Nên khảo sát tuyến hút hoặc chạy thử trước khi chốt.
