Cẩu gập Palfinger có cần phụ jib: khi nào nên chọn?

Nếu Quý khách đang tìm hiểu các nhóm thiết bị và phương án lắp xe, trang tổng quan cẩu gập Palfinger là điểm bắt đầu. Bài này giải thích riêng cách xác định nhu cầu dùng cần phụ trước khi chọn model.

Cần phụ jib khác đoạn nối cơ khí và tời thế nào?

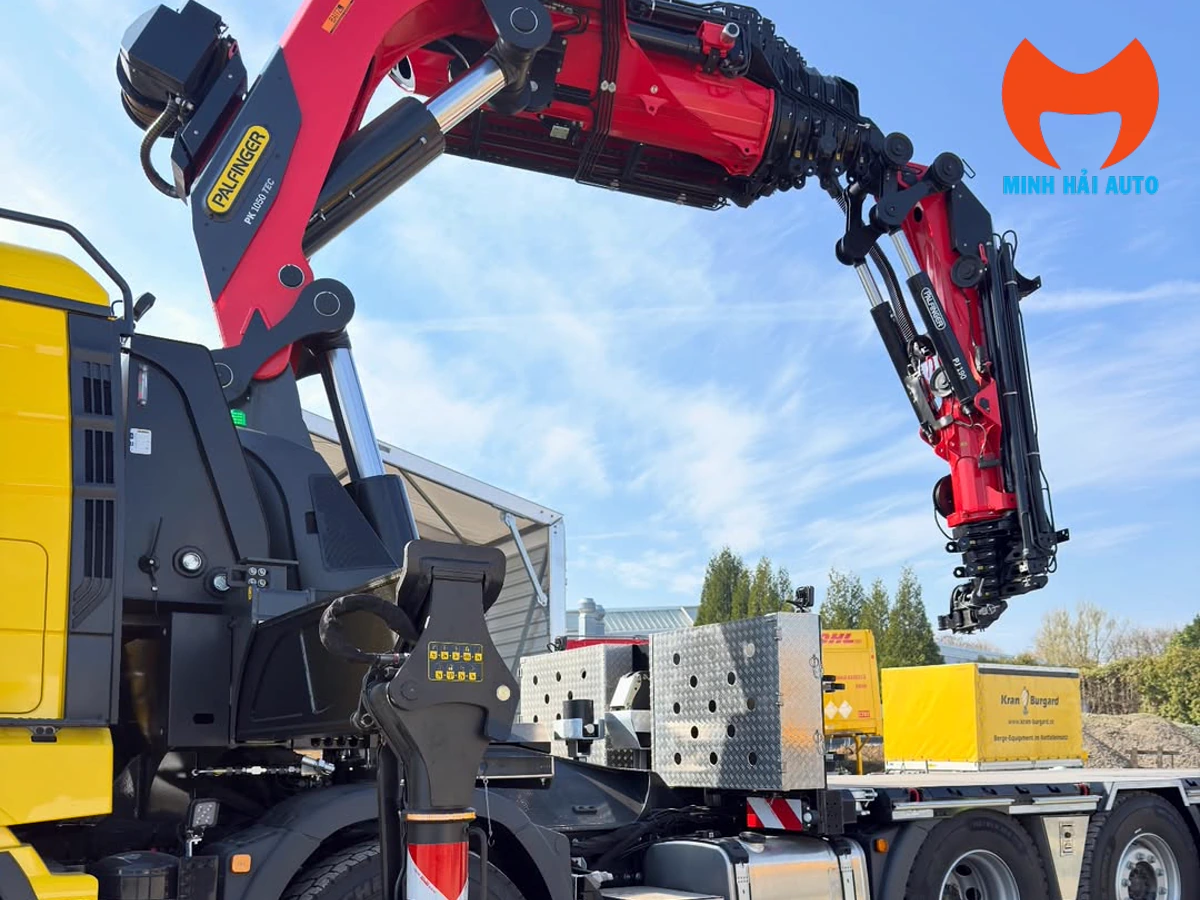

Fly jib là cụm cần phụ lắp ở đầu cần chính. Với cấu hình thủy lực phù hợp, cụm này có thể thay đổi góc và chiều dài để đưa đầu cần tới vị trí làm việc. PALFINGER mô tả fly jib là trang bị giúp mở rộng vùng hoạt động theo chiều cao và khoảng cách, đồng thời hỗ trợ tiếp cận qua vật cản.

Đoạn nối cơ khí kéo dài đầu cần theo cấu hình được nhà sản xuất cho phép. Nó không có cùng khả năng điều chỉnh hình học như một cụm jib gập thủy lực. Vì vậy, khi báo nhu cầu, nên nói rõ cần đưa hàng đến đâu thay vì chỉ yêu cầu “nối thêm cần”.

Tời có nhiệm vụ thu, nhả cáp để nâng hoặc hạ móc. Khi đầu cần đã ở phía trên điểm đặt hàng, tời giúp điều chỉnh độ cao tải trong phạm vi cho phép. Cần phụ và tời có thể phối hợp nhưng là hai hạng mục khác nhau; báo giá cần ghi rõ từng phần.

Phần mô tả chức năng được đối chiếu từ tài liệu PALFINGER về fly jib và ứng dụng cẩu trong xây dựng. Trang bị cụ thể cần kiểm tra theo từng model.

Ba tình huống để quyết định có cần jib

Điểm đặt hàng nằm sau vật cản

Xe đứng phía trước công trình nhưng hàng cần đặt phía sau mái hoặc một kết cấu cố định là tình huống nên khảo sát phương án jib. Cần xác định cả chiều cao vật cản và khoảng lùi của điểm đặt hàng. Đầu cần tới được vị trí dự kiến vẫn chưa đủ: thân cần, cáp, móc và kiện hàng phải có đường đi phù hợp.

Đặc biệt, kích thước kiện hàng và chiều dài bộ treo ảnh hưởng tới khoảng hở dưới đầu cần. Nếu chỉ đo chiều cao mái mà bỏ qua phần này, phương án có thể thiếu không gian để đưa tải qua hoặc hạ tải vào chỗ.

Công việc chủ yếu bốc hàng sát xe

Với công việc lấy hàng từ thùng và đặt xuống nền thoáng ngay cạnh xe, nên kiểm tra khả năng đáp ứng của cần chính trước. Nếu cần chính đã bao phủ vị trí và tải yêu cầu, nhu cầu lắp jib cần được cân nhắc theo những công việc khác mà xe thực sự sẽ nhận.

Cần phụ, tời và phụ kiện làm thay đổi tổ hợp thiết bị. Người mua cần tính cả khối lượng lắp thêm, không gian thu gọn và chi phí trong cấu hình hoàn thiện, thay vì chọn chỉ theo chiều dài cần lớn nhất.

Vị trí đứng xe chưa rõ hoặc chân chống không đủ chỗ

Chưa thể kết luận cần jib dài bao nhiêu khi chưa xác định được vị trí đỗ và triển khai chân chống. Dịch xe ra xa vật cản có thể làm bán kính làm việc tăng; chọn một vị trí gần hơn lại có thể vướng hố ga, nền yếu hoặc lối lưu thông.

Ở bước này, việc cần làm là khảo sát mặt bằng và xác nhận phương án ổn định của đúng xe cẩu. Không dùng phần cần nối dài để bù cho một vị trí đứng xe chưa được đánh giá.

Không lấy tải nâng cực đại để chọn cần phụ

Một tên cẩu kèm con số tải nâng chưa trả lời được câu hỏi “đầu jib nâng được bao nhiêu ở chỗ cần đặt hàng?”. Tổ hợp có cần phụ phải được đối chiếu với bảng tải và vùng làm việc tương ứng. Không lấy bảng cần chính áp sang jib hoặc ghép tải lớn nhất với tầm với xa nhất thành một khả năng làm việc.

Khi đọc hồ sơ cấu hình, cần xác nhận mã cẩu, mã jib, phiên bản cần, các đoạn nối nếu có và cách mắc cáp của tời. Khối lượng móc, bộ treo và thiết bị đầu cần cũng phải được tính theo hướng dẫn áp dụng cho tổ hợp đó. Hai cấu hình cùng tên dòng cẩu có thể không dùng chung giới hạn tại đầu móc.

Chuẩn bị dữ liệu nào trước khi chọn cấu hình?

Một bản phác mặt bằng và mặt cắt đơn giản giúp làm rõ nhu cầu hơn câu hỏi “cần dài nhất bao nhiêu mét”. Quý khách có thể bắt đầu bằng bảng sau, sau đó bổ sung số đo theo yêu cầu của bên khảo sát.

Trong các dữ liệu trên, vị trí đứng xe thường quyết định bán kính phải kiểm tra, còn vật cản quyết định hình học tiếp cận. Bên thiết kế cần dùng cả hai để đánh giá tổ hợp cần chính và jib. Bộ dữ liệu này phục vụ bước lựa chọn ban đầu; phương án thi công vẫn cần người có chuyên môn đánh giá tại hiện trường.

Một tình huống thực tế: đưa lan can qua mái nhà

Trong bài công bố ngày 16/06/2025, PALFINGER mô tả công việc lắp lan can ở mặt sau một tòa nhà tại Salzburg. Vị trí tiếp cận bị hạn chế bởi cây, nắp công trình ngầm và nền mềm sau mưa. Đơn vị thi công sử dụng PK 580 TEC có fly jib và tời trên xe Mercedes-Benz Actros để đưa các bộ lan can qua mái nhà.

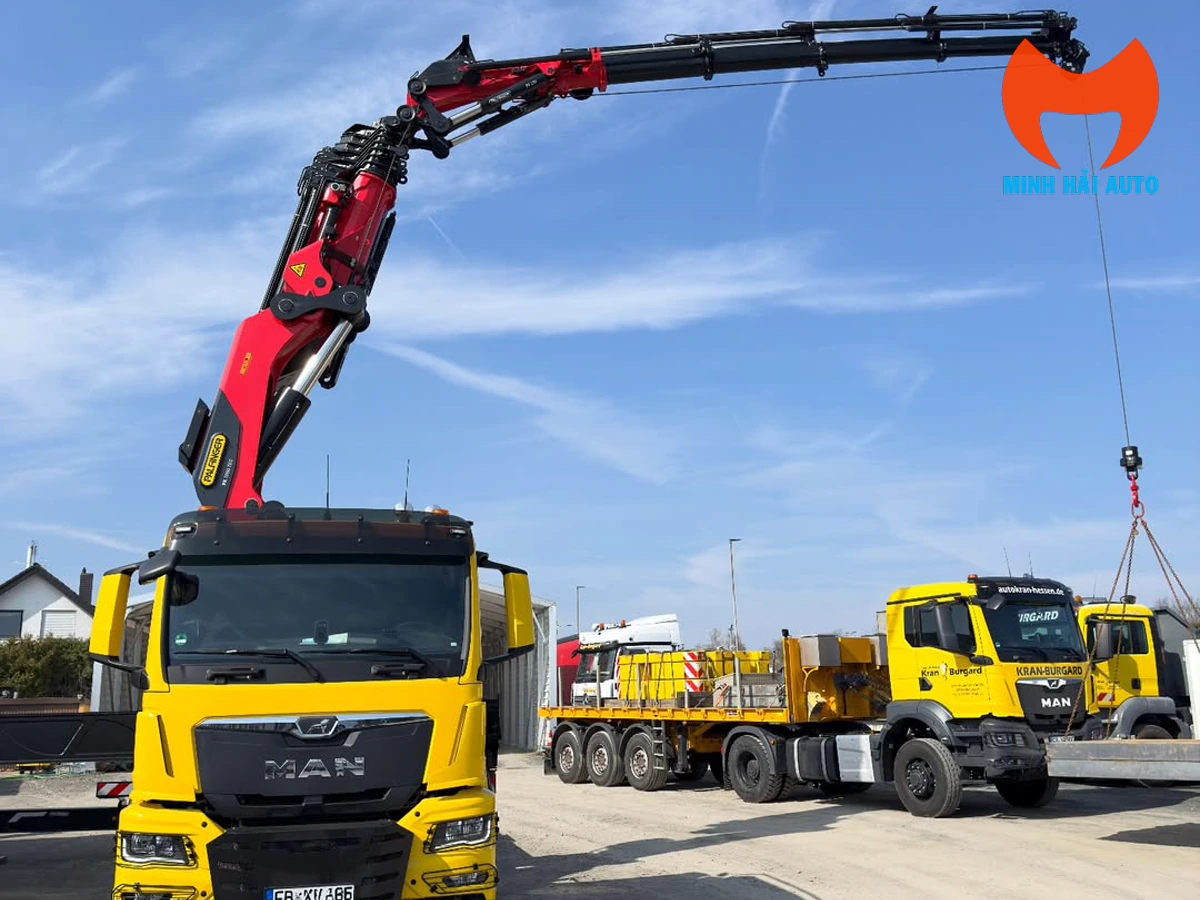

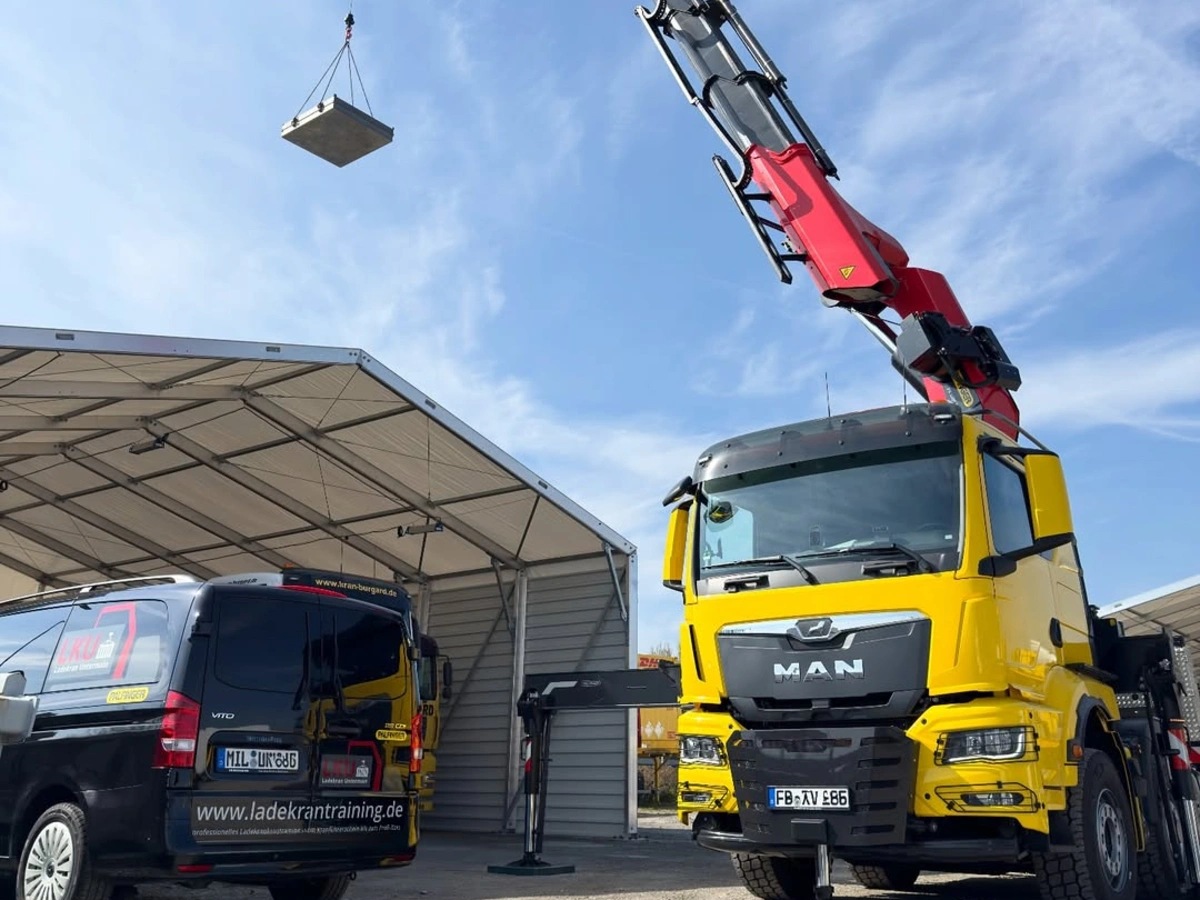

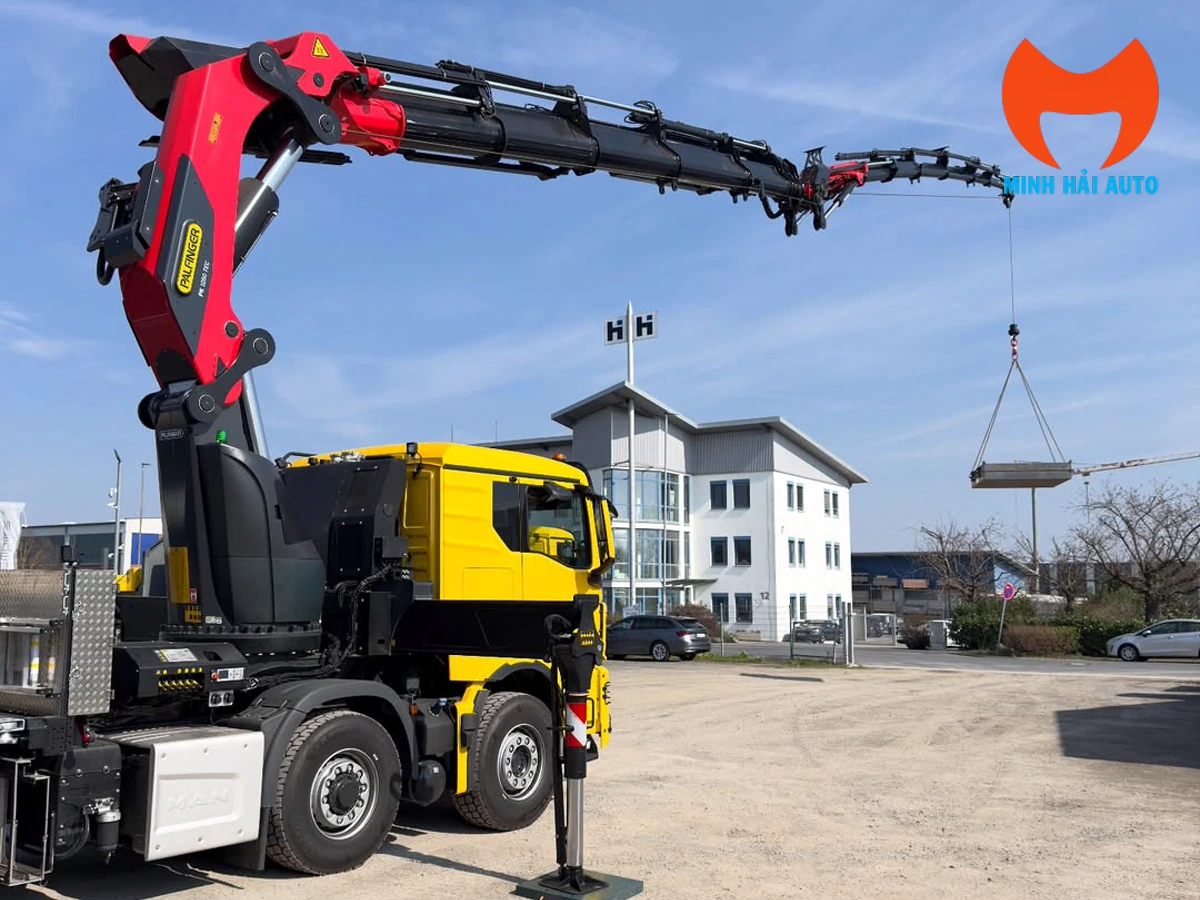

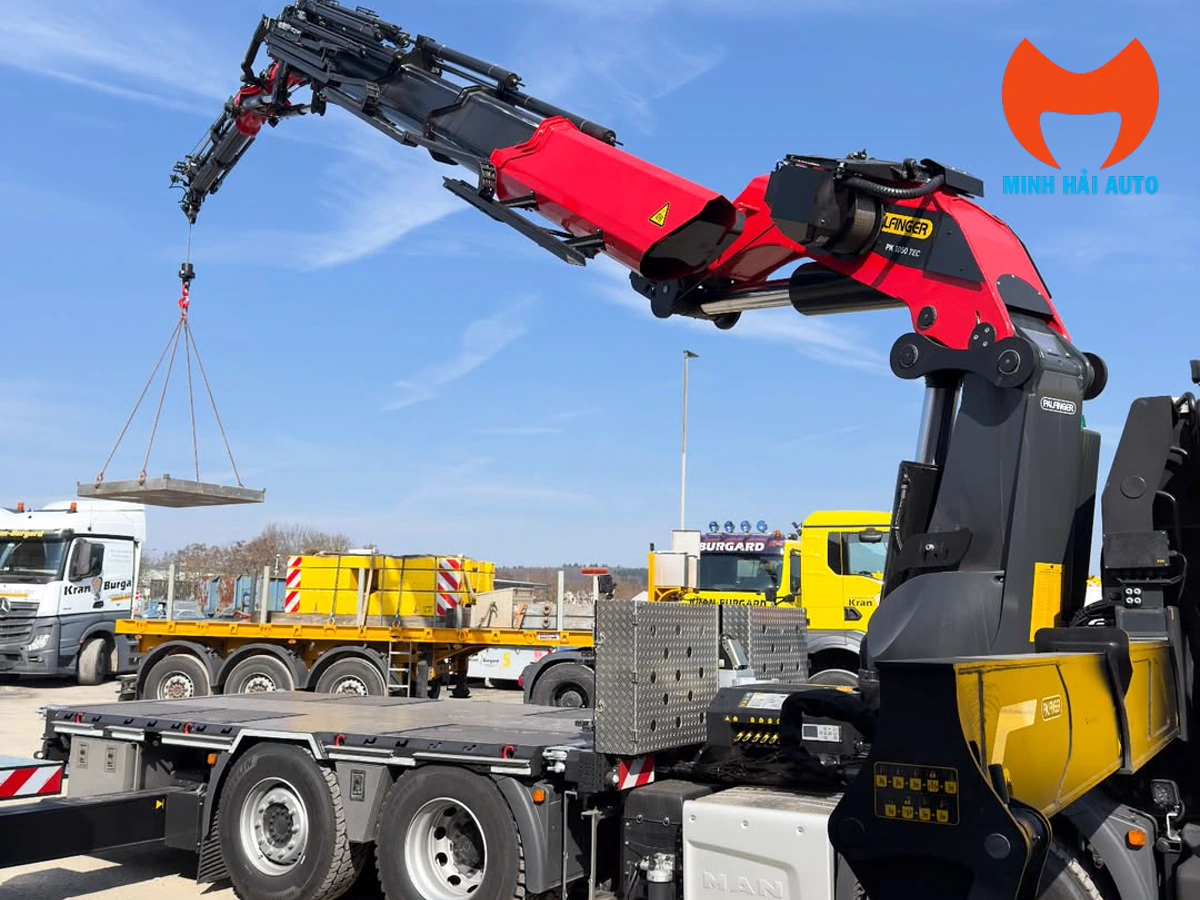

Tình huống thi công do PALFINGER công bố cho thấy vì sao phải xác định đường tiếp cận trước khi chọn thiết bị. Đây là công trình hãng giới thiệu tại Áo. Các ảnh xe MAN trong bài minh họa cấu hình cẩu có cần phụ, không phải ảnh của công trình Salzburg.

Để tìm hiểu một cấu hình cụ thể, Quý khách có thể xem trang Palfinger PK 1650 TEC G và tùy chọn cần phụ. Nếu vấn đề chính là khoảng lắp giữa cabin và thân xe, bài bố trí cẩu Palfinger sau cabin giải thích riêng các hạng mục cần tính đồng bộ.

Câu hỏi thường gặp về cần phụ Palfinger

Biên soạn: Nguyễn Xuân Hiến · Cập nhật ngày 25/09/2026.
