Cẩu gập palfinger cho tàu cá: 10 điểm cần chốt

Cẩu Trên Tàu Cá Khác Cẩu Tại Bờ Thế Nào?

Cẩu đặt trên cầu cảng làm việc trên nền cố định, còn cẩu lắp trên tàu chịu ảnh hưởng của kết cấu boong, phân bố khối lượng, trạng thái tải của tàu, sóng, gió và chuyển động tương đối giữa tàu với cầu cảng. Vì vậy, cùng một kiện hàng và cùng bán kính, phương án trên tàu vẫn cần được đánh giá riêng.

Trang chính thức về cẩu gập hàng hải Palfinger Marine mô tả dòng cẩu gập hoàn toàn phù hợp công việc đánh bắt, nuôi trồng thủy sản và tàu dịch vụ, đặc biệt ở khu vực boong hạn chế nhờ khả năng thu gọn khi không sử dụng. Model cuối cùng vẫn phải chọn theo yêu cầu riêng của tàu và quy định áp dụng cho dự án.

10 Điểm Cần Chốt Trước Khi Chọn Cẩu

Một bản yêu cầu kỹ thuật tốt phải mô tả công việc trước rồi mới chọn model. Mười điểm dưới đây giúp chủ tàu, cơ sở đóng tàu và đơn vị khai thác cảng cá tránh tình trạng cẩu đủ tải ở tầm gần nhưng thiếu tầm với, hoặc cẩu vừa sức nhưng không phù hợp vị trí lắp.

Nhóm 1–3: Hàng nâng, khối lượng và tầm với

1. Loại hàng: lưới, ngư cụ, thùng hải sản, máy bơm, neo, phụ tùng hay vật tư tiếp tế có hình dạng và cách treo buộc khác nhau.
2. Tổng tải treo: tính cả hàng, móc, sling, ma ní, gầu/lồng nâng và lượng nước hoặc bùn có thể giữ trong lưới, dụng cụ.
3. Tầm với thực: đo từ tâm quay cẩu đến vị trí nhận và đặt hàng xa nhất, không chỉ đo chiều rộng boong.

Nhóm 4–7: Bệ lắp, ổn định và không gian boong

4. Vị trí bệ cẩu: phía mũi, giữa tàu, đuôi tàu hoặc sát mạn sẽ tạo phản lực và vùng làm việc khác nhau.
5. Kết cấu chịu lực: boong, sườn, bệ và liên kết phải được đơn vị thiết kế tàu tính toán cho tải và mô-men của cấu hình cụ thể.
6. Ổn định tàu: cần đánh giá góc nghiêng, trim, trạng thái nhiên liệu - nước - hàng và giới hạn vận hành theo hồ sơ tàu.
7. Vị trí gập cẩu: khi thu cần phải không cản lối đi, cửa hầm, thiết bị khai thác, dây neo, cabin hoặc tầm quan sát.

Nhóm 8–10: Nguồn lực, môi trường biển và hồ sơ

8. Nguồn thủy lực: xác định lưu lượng, áp suất, két dầu, làm mát, vị trí power pack và chế độ làm việc; không tự ghép theo thông số ước đoán.
9. Bảo vệ môi trường biển: yêu cầu lớp phủ, bảo vệ ty xi lanh, đầu nối, ống dầu, hộp điện và lịch rửa - bôi trơn phù hợp nước mặn.
10. Điều khiển và hồ sơ: chốt vị trí điều khiển, dừng khẩn cấp, giới hạn tải, thử tải, hướng dẫn vận hành, chứng chỉ và yêu cầu phân cấp/đăng kiểm.

Đọc Tải Nâng Theo Tầm Với, Không Chỉ Nhìn “Bao Nhiêu Tấn”

Tổng tải treo phải gồm cả phụ kiện

Khối lượng tính toán không chỉ là cá, lưới hay máy móc. Móc, cáp, sling, ma ní, khung nâng, gầu hoặc lồng chứa đều chiếm một phần tải cho phép. Với lưới và dụng cụ vừa kéo khỏi nước, cần tính thêm trạng thái thực tế theo phương án của đơn vị thiết kế và hướng dẫn thiết bị.

Bán kính phải đo từ tâm quay cẩu

Tải nâng giảm khi tầm với tăng. Bán kính cần đo từ tâm quay đến vị trí tải, gồm cả khoảng vượt qua lan can, mạn tàu hoặc khoảng cách sang cầu cảng. Có thể tham khảo cách tư duy trong bài chọn cẩu theo tải nâng và tầm với, sau đó đối chiếu lại load chart riêng của cẩu hàng hải và điều kiện ổn định tàu.

Vị Trí Lắp Cẩu Và Ổn Định Tàu

Vị trí lắp quyết định vùng bao phủ, mô-men tác động lên kết cấu và khả năng giữ cân bằng khi cẩu quay ra mạn. Một cẩu có tầm với tốt nhưng đặt sai vị trí có thể làm tăng khoảng vươn không cần thiết, che khuất tầm nhìn hoặc chiếm khu vực thao tác lưới.

• Lập sơ đồ vùng quay ở cả trạng thái làm việc và trạng thái gập.
• Đánh dấu cabin, cột, dây neo, lan can, cửa hầm và thiết bị dễ va chạm.
• Kiểm tra đường ống thủy lực, cáp điện và lối bảo dưỡng không cắt qua khu vực thường xuyên có người đi lại.
• Tính bệ cẩu và gia cường theo phản lực/mô-men của model cụ thể; không sao chép bản vẽ bệ từ tàu khác.
• Đánh giá ổn định tàu trong các trạng thái tải, hướng nâng và điều kiện vận hành được phép.

Một Ca Nâng Tại Cảng Cá Cần Chuẩn Bị Gì?

Nâng hàng giữa tàu và bờ có thêm yếu tố thủy triều, dây neo, phương tiện trên cầu cảng và chuyển động tương đối. Quy trình phải do đơn vị khai thác xây dựng theo manual cẩu, hồ sơ tàu và quy định của cảng.

Trước khi nâng

• Xác nhận hàng, khối lượng, phụ kiện treo và điểm móc phù hợp.
• Kiểm tra cảnh báo tải, dừng khẩn cấp, móc, cáp, ống dầu và tình trạng bệ cẩu.
• Khoanh vùng dưới tải và vùng quay; chỉ định một người ra tín hiệu.
• Đánh giá gió, sóng, thủy triều, độ căng dây neo và tầm nhìn giữa người điều khiển với điểm đặt hàng.

Trong và sau khi nâng

• Điều khiển êm, tránh đổi hướng đột ngột; không kéo xiên hoặc dùng cẩu để giật vật đang mắc.
• Không để người đứng dưới tải, giữa tải với lan can, mạn tàu hoặc kết cấu có nguy cơ kẹp.
• Dừng thao tác khi mất liên lạc, tải dao động bất thường, tàu thay đổi trạng thái hoặc điều kiện vượt giới hạn cho phép.
• Sau ca, đưa cẩu về vị trí gập/khóa, vệ sinh muối bám, kiểm tra rò rỉ và ghi nhật ký bất thường.

Chống Ăn Mòn Và Bảo Dưỡng Trong Môi Trường Nước Mặn

Hơi muối và nước biển tác động đồng thời lên bề mặt sơn, chốt, bạc, ty xi lanh, đầu nối, ống dầu và hộp điện. Lịch bảo dưỡng cần bám theo manual của đúng model và điều kiện khai thác, không dùng một chu kỳ cố định cho mọi tàu.

• Rửa sạch muối bám theo quy trình sau ca hoặc sau chuyến biển.
• Quan sát vết xước sơn, rỉ bề mặt, pitting trên ty, độ rơ chốt/bạc và dấu hiệu nước xâm nhập hộp điện.
• Bôi trơn đúng loại, đúng điểm và đúng chu kỳ được nhà sản xuất quy định.
• Kiểm tra ống mềm tại vị trí uốn, kẹp giữ và vùng dễ cọ vào kết cấu tàu.
• Ghi nhật ký sửa chữa, thay ống, thay chốt và thử chức năng sau bảo dưỡng.

Những Loại Hàng Phù Hợp Trên Tàu Cá Và Cảng Biển

Lưới, ngư cụ, thùng hàng và vật tư kỹ thuật

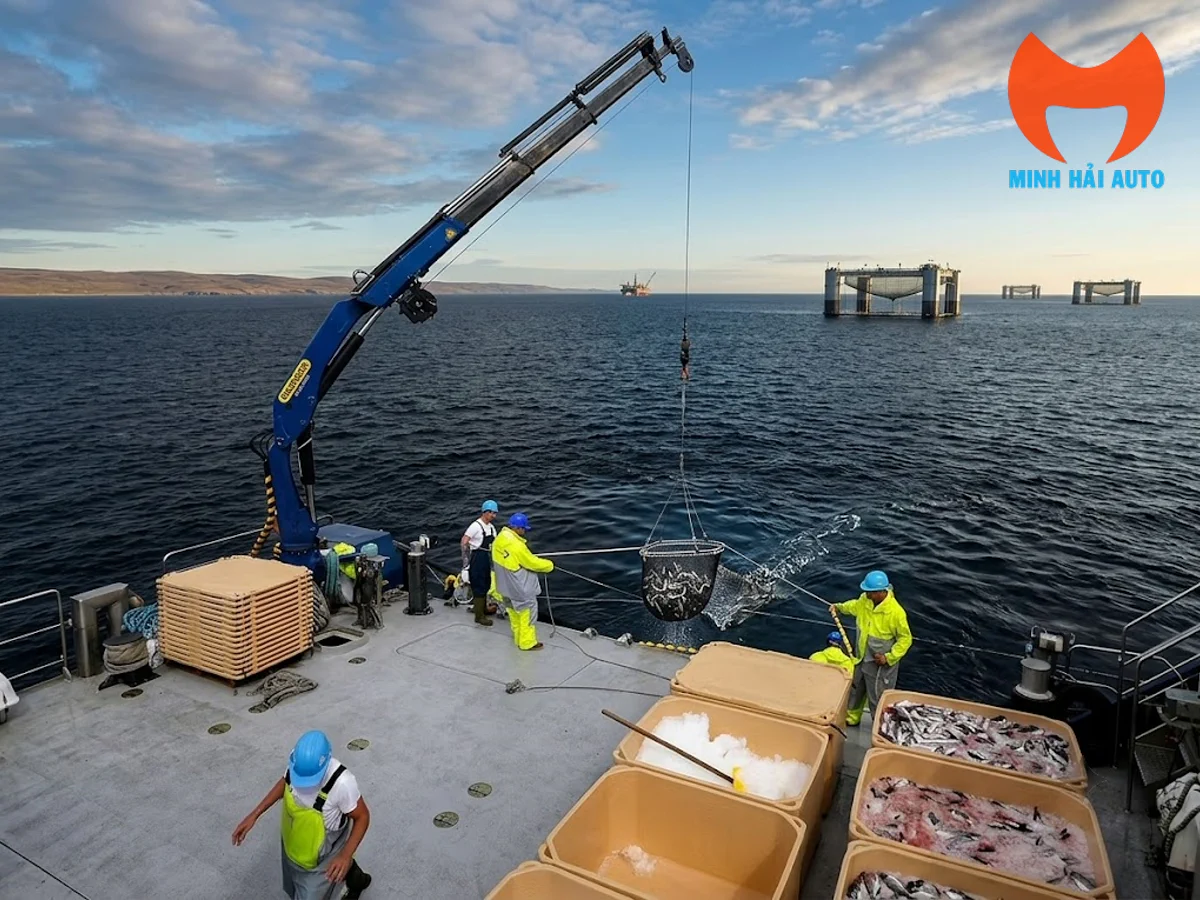

Tùy cấu hình và phụ kiện, cẩu có thể phục vụ nâng lưới, lồng/gầu, thùng hải sản, vật tư tiếp tế, máy bơm, motor, neo nhỏ, dây cáp và phụ tùng sửa chữa. Không nên dùng một phụ kiện treo cho mọi loại hàng; điểm móc, cách buộc và giới hạn tải phải phù hợp kiện hàng thực tế.

Để xem bức tranh rộng hơn về cầu cảng, tàu dịch vụ và sà lan, khách hàng có thể tham khảo bài gốc cẩu gập Palfinger cho cảng biển.

Hồ Sơ Cần Gửi Khi Yêu Cầu Tư Vấn

Để rút ngắn thời gian chọn cấu hình, chủ tàu hoặc xưởng đóng tàu nên chuẩn bị:

• Bản vẽ bố trí chung, mặt boong và vị trí bệ cẩu dự kiến.
• Kích thước chính, trạng thái tải và yêu cầu ổn định cần xét.
• Danh sách hàng nâng, khối lượng, kích thước và phụ kiện treo.
• Tầm với/chiều cao tại điểm nhận và điểm đặt hàng.
• Nguồn thủy lực hoặc điện sẵn có trên tàu.
• Yêu cầu chống ăn mòn, điều khiển, chứng chỉ, thử tải và phân cấp.
• Kế hoạch khai thác: tàu cá, tàu dịch vụ, cầu cảng hay kết hợp tàu - bờ.

Có thể xem nhóm cẩu gập Palfinger để nhận diện các dải sản phẩm. Nếu đang so sánh với thiết bị lắp trên xe hoặc nền cố định, các trang Palfinger PK 21.501 và Palfinger PK 23500 chỉ nên dùng làm tài liệu tham khảo về cách đọc model/load chart; không dùng thông số đó để thay cho cấu hình cẩu hàng hải của tàu.
