Khoảng Trống Sau Cabin Khi Lắp Cẩu Palfinger Cần Đo Gì?

Vì sao khoảng trống sau cabin phải được đo trước?

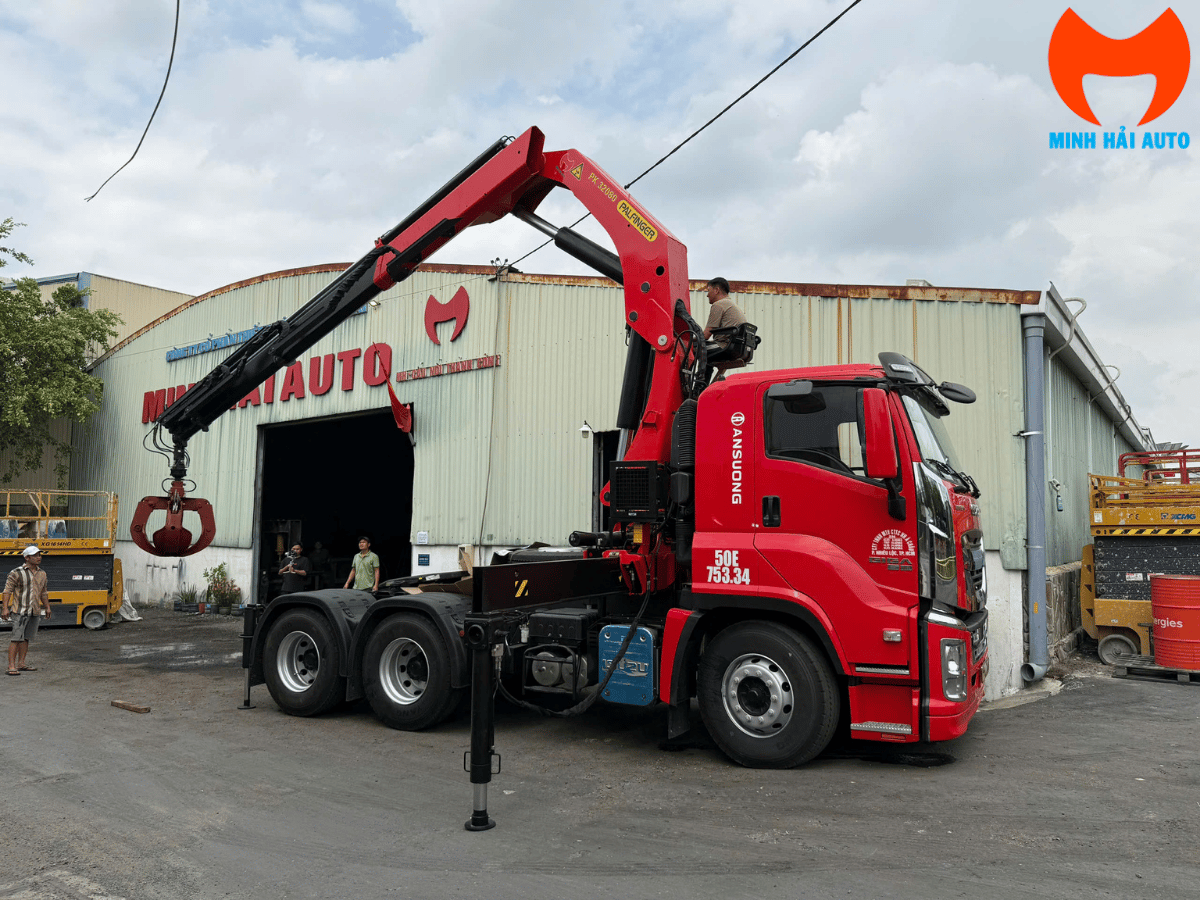

Cẩu gập thường được bố trí sau cabin để thu gọn khi xe di chuyển và giữ chức năng kéo sơ mi rơ moóc. Tuy nhiên, đây cũng là khu vực có nhiều bộ phận cùng chia sẻ không gian: cabin và cơ cấu lật, khung chassis, bình nhiên liệu hoặc bình khí, ống xả, mâm kéo, hệ thống điện, đường hơi và các chi tiết lắp thêm.

Nếu chỉ dựa vào ảnh xe hoặc tên model chassis, người tư vấn chưa thể kết luận cấu hình phù hợp. Cùng một dòng đầu kéo có thể khác năm sản xuất, chiều dài cơ sở, vị trí mâm kéo, cách bố trí thiết bị phụ và tải trục. Cùng một dòng cẩu Palfinger cũng có thể có biến thể cần, chân chống, điều khiển hoặc phụ kiện khác nhau.

Sáu nhóm kích thước cần khảo sát

Những phép đo này là dữ liệu đầu vào. Kết luận lắp được hay không vẫn cần bản vẽ chassis, catalogue lắp đặt của đúng cẩu, bản vẽ tổng thể xe sau cải tạo và tính toán phân bố tải.

Đừng bỏ qua khoảng hở động

Khoảng hở tĩnh là khoảng cách khi xe đứng thẳng, cabin đóng và cẩu gập. Khoảng hở động mới cho biết các bộ phận có va chạm khi cabin lật, cần cẩu chuyển trạng thái hoặc sơ mi rơ moóc quay tương đối với đầu kéo hay không. Hai loại khoảng hở này phải được xem xét riêng.

Kiểm tra cả không gian bảo dưỡng

Một cấu hình có thể “đặt vừa” nhưng vẫn khó bảo dưỡng nếu không thể tiếp cận lọc, đường ống, chốt liên kết hoặc điểm bôi trơn. Bản khảo sát nên ghi rõ các nắp mở, vị trí tháo lắp và lối tiếp cận kỹ thuật, không chỉ đường bao ngoài của cẩu.

Cách đo khoảng trống trên đầu kéo thực tế

Nên khảo sát khi xe đỗ trên nền phẳng, không ghép sơ mi rơ moóc và có người hiểu cấu tạo xe hỗ trợ. Không tự đứng trong vùng cabin lật hoặc vùng có bộ phận chuyển động. Việc thao tác cabin phải theo hướng dẫn của nhà sản xuất xe.

Bước 1: Xác nhận đúng xe nền

• Chụp tem nhận dạng hoặc ghi đúng model chassis, năm sản xuất và số trục.
• Ghi nhận chiều dài cơ sở và vị trí mâm kéo hiện tại theo hồ sơ xe.
• Chụp hai bên chassis, phía sau cabin và mặt trên khung.
• Đối chiếu giấy tờ xe, bản vẽ chassis hoặc tài liệu kỹ thuật đang có.

Bước 2: Lập các mốc đo cố định

Cần thống nhất mốc tham chiếu, chẳng hạn mặt sau cabin, tim trục, tim mâm kéo và mặt trên dầm chassis. Ảnh đo nên cho thấy rõ đầu thước ở đâu, cuối thước ở đâu. Chỉ gửi một con số không có ảnh mốc đo rất dễ gây hiểu nhầm.

Bước 3: Ghi đường bao cabin lật

Không dùng suy đoán từ cabin đóng. Cần lấy dữ liệu đường bao lật từ tài liệu chassis hoặc đo theo quy trình phù hợp trên xe thật. Đồng thời ghi vị trí các bộ phận nhô ra sau cabin như ống gió, pô, giá đỡ, ống hơi hoặc đầu nối.

Bước 4: Đánh dấu vùng mâm kéo và đầu moóc

Ghi tâm mâm kéo, chiều cao mâm kéo, khả năng điều chỉnh nếu có và khoảng cách đến vùng dự kiến đặt cẩu. Sau đó đối chiếu kích thước đầu sơ mi rơ moóc thường sử dụng, bao gồm bán kính quét của góc trước và vị trí các chi tiết nhô.

Kiểm tra mâm kéo và khoảng quay sơ mi rơ moóc

Đầu kéo sau khi gắn cẩu vẫn phải làm việc với loại sơ mi rơ moóc cụ thể. Không nên kết luận “kéo được moóc” chỉ vì chốt kéo ghép được với mâm kéo. Khi đầu kéo bẻ lái, góc trước của moóc quét qua một vùng rộng hơn vị trí khi xe chạy thẳng.

Cần cung cấp loại moóc dự kiến sử dụng, tự trọng, vị trí chốt kéo, kích thước phần đầu, chiều cao sàn và cụm trục. Nếu đội xe dùng nhiều moóc, nên khảo sát chiếc có vùng quét bất lợi nhất thay vì chỉ đo một chiếc thuận lợi.

Bốn tình huống cần mô phỏng trên bản vẽ

1. Đầu kéo và sơ mi rơ moóc nằm thẳng hàng.
2. Xe bẻ lái sang trái theo góc làm việc dự kiến.
3. Xe bẻ lái sang phải theo góc làm việc dự kiến.
4. Xe đi qua nền dốc hoặc chỗ thay đổi cao độ, làm đầu kéo và moóc có chuyển động tương đối theo phương đứng.

Bài đầu kéo gắn cẩu kéo được loại sơ mi rơ moóc nào giúp xác định thêm dữ liệu cần đối chiếu theo từng nhóm moóc. Việc chọn cuối cùng vẫn phải bám hồ sơ của đúng đầu kéo và đúng sơ mi rơ moóc.

Vị trí cẩu liên quan thế nào đến tải trục?

Cẩu, khung phụ, chân chống, dầu thủy lực và phụ kiện đều làm thay đổi tự trọng và phân bố khối lượng của đầu kéo. Khi thiết bị tập trung sau cabin, tải đặt lên từng trục và khả năng nhận tải tại mâm kéo có thể thay đổi. Vì vậy không thể lấy khối lượng kéo theo trước cải tạo để suy ra trực tiếp khả năng của xe sau khi lắp cẩu.

Cần phân biệt ít nhất ba trạng thái: đầu kéo không ghép moóc, đầu kéo ghép moóc không hàng và tổ hợp chở hàng theo phương án dự kiến. Mỗi trạng thái phải đối chiếu tải trục, tổng khối lượng và dữ liệu hồ sơ tương ứng. Xem thêm bài đầu kéo gắn cẩu còn kéo được bao nhiêu tấn để hiểu vì sao không có một con số chung cho mọi cấu hình.

Bạn có thể xem thêm Cẩu Hyundai 15 Tấn Nâng Được Bao Nhiêu Ở Từng Tầm Với? để mở rộng góc nhìn trước khi chọn thiết bị.

Hồ sơ nên gửi trước khi yêu cầu chọn cấu hình

Nếu chưa có catalogue OEM hoặc bản vẽ chassis, nên ghi rõ dữ liệu còn thiếu thay vì tự điền con số. Đơn vị thiết kế sẽ cần đối chiếu catalogue cẩu, tem thiết bị, hồ sơ xe, tải trục và yêu cầu đăng kiểm thực tế trước khi chốt.

Mẫu thông tin nhu cầu nâng nên mô tả

• Hàng thường nâng là gì, kích thước và tâm khối lượng có gì đặc biệt?
• Kiện nặng nhất bao nhiêu và thường cách tâm cẩu bao xa?
• Cần lấy hàng từ bên hông, phía sau hay từ sơ mi rơ moóc?
• Mặt bằng có đủ chỗ mở chân chống và nền có phù hợp hay không?
• Xe thường ghép loại moóc nào, chạy tuyến nào và có giới hạn chiều cao không?

Thông tin càng cụ thể, việc đọc biểu đồ tải và kiểm tra đường bao lắp đặt càng sát nhu cầu. Trang tư vấn cấu hình xe đầu kéo gắn cẩu Palfinger tổng hợp các nhóm cẩu, chassis, mâm kéo và sơ mi rơ moóc cần phối hợp khi lựa chọn.

Những sai lầm thường gặp khi khảo sát sau cabin

Chỉ đo khoảng cách cabin đến mâm kéo

Con số này chưa phản ánh đường bao cabin lật, chiều sâu bệ cẩu, vị trí khung phụ, thiết bị phụ và vùng quét của đầu moóc. Nó chỉ là một phần của bộ dữ liệu.

Dùng thông số của model gần giống

Khác biến thể cẩu, số đoạn cần, kiểu chân chống hoặc bộ điều khiển có thể làm thay đổi khối lượng và không gian lắp. Cần đọc đúng tem và catalogue của thiết bị dự kiến sử dụng.

Đo xe nhưng không đo moóc

Đầu kéo gắn cẩu là một phần của tổ hợp. Nếu bỏ qua kích thước đầu moóc, vị trí chốt kéo và vùng quét khi bẻ lái, cấu hình có thể gặp giao thoa dù cẩu đặt vừa trên chassis.

Chốt cẩu trước khi kiểm tra tải trục

Cẩu mạnh hơn thường đi kèm thay đổi về khối lượng, bệ lắp, chân chống và hệ thủy lực. Không nên nâng cấp theo tên gọi tải nâng khi chưa tính lại phân bố tải và khả năng nhận tải tại mâm kéo.
