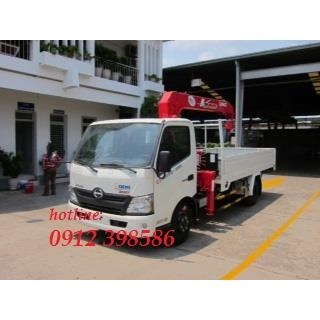

Xe hino xzu720 gắn cẩu unic 3 tấn - urv343

THÔNG SỐ

ĐẶC TÍNH KỸ THUẬT

I. Thông số kỹ thuật tổng thể :

* Xe cơ sở :

HINO XZU720L-HKFRL3 – Nhật sản xuất, lắp ráp tại Việt Nam  năm 2015 –

Mới 100%

* Kích thước xe cơ sở :

Chiều dài tổng thể, (mm)

7070

Chiều rộng tổng thể, (mm)

2150

Chiều cao tổng thể, (mm)

2950

Chiều dài cơ sở, (mm)

3.870

* Trọng lượng xe :

Trọng lượng bản thân, (kg)

4355

Tải trọng cho phép, (kg)

2950

Tổng trọng tải, (kg)

7500

* Động cơ :

N04C-VB

Loại

Động cơ Diesel, 4 xi lanh thẳng hàng,

tăng áp

Dung tích làm việc của xi lanh, (cc)

4009

Công suất lớn nhất, (Ps/rpm)

110/2800

Mô men xoắn lớn nhất, (kg.m/rpm)

420/1400

* Tính năng :

Vận tốc lớn nhất, (km/giờ)

112

Khả năng vượt dốc lớn nhất, (%)

47,2

* Truyền lực :

Công thức bánh xe

4 x 2

Hộp số

Số sàn, điều khiển bằng tay 6 số tiến, 1 số lùi

Ly hợp

Mâm ép, đĩa khô đơn, điều khiển thủy lực

* Hệ thống lốp :

7.50-16/12PR

* Hệ thống làm mát động cơ :

Làm mát động cơ bằng nước

* Hệ thống lái :

Tay lái

Nguyên thủy bên trái phù hợp luật đường bộ Việt Nam

* Hệ thống phanh :

Phanh chân

Phanh dầu với bộ trợ lực chân không,

mạch kép.

Phanh tay

Kiểu cơ khí, tác động lên trục các đăng

Phanh khí xả

Hoạt động chân không, kiểu van bướm

* Màu sơn :

Cabin

Màu trắng

Thùng tải

Màu trắng

Cần cẩu

Màu đỏ

* Các thiết bị của bảng điều khiển:

Đồng hồ đo tốc độ, đồng hồ báo nhiên liệu, đồng hồ báo nhiệt độ nước làm mát, đồng hồ đo tốc độ động cơ, bảng các đèn chỉ báo

* Hệ thống điện :

Bình điện

02 x 12V

Máy phát điện

24V

Máy khởi động

24V

* Các thông số khác :

Thùng nhiên liệu, (lít)

100 - Có khoá nắp

Kiểu cabin

Cabin đầu bằng, lật ra phía trước với cơ cấu thanh xoắn và thiết bị khóa an toàn

Số chỗ ngồi

03

Máy lạnh cabin

Có

Radio-CD

Có

II. Thông số kỹ thuật phần thùng tải và cẩu :

Sản xuất, lắp ráp tại SAMCO năm 2015 – Mới 100%

* Thùng tải :

Chế tạo bằng thép hợp kim chống mài mòn, chống ăn mòn và chịu áp lực cao :

    + Loại : SPA-H

    + Xuất xứ : Nippon – Nhật Bản

    + Ứng suất kéo: 512 - 545 N/mm².

Kích thước lọt lòng (DxRxC), (mm)

4300 x 2000 x 500

Khung vách bửng (đóng – mở được), dày (mm)

Thép tấm – 2

Khung sàn thùng, dày (mm)

Thép tấm – 2,5

Lợp sàn thùng, dày (mm)

Thép tấm nhám - 3

* Cẩu :

UNIC UR-V343

Xuất xứ: Nhật Bản, mới 100%

Sức nâng (kg, tại bán kính vươn ra, m)

3.030 (max) / 2,6

Chiều cao làm việc tối đa, (m)

9,2

Số đoạn

03

Cấu trúc cần

Ống lồng lục giác, bằng thép (tiêu chuẩn Nhật Bản JIS)

Độ dài (thụt vào & vươn ra), (m)

3,31 – 7,70

Bán kính làm việc, (m)

0,65 – 7,51

Góc nâng

1^o – 78^o

* Cơ cấu trục xoay :

Kiểu truyền động

Mô tơ thủy lực, vành răng giảm tốc

Góc xoay, (độ)

360^o – liên tục

* Chân chống :

2 chân - Đồng bộ theo cẩu

     * Trang bị khác:

Đồng hồ đếm giờ hoạt động hệ thống chuyên dùng

01 cái

Xuất xứ: Đức

     * Trang bị an toàn :

1. Van giảm áp cho mạch dầu thủy lực
2. Van đối trọng cho xy-lanh nâng hạ và thu vào/giãn ra của cần cẩu
3. Van kiểm tra điều khiễn bằng dẫn hướng cho xy-lanh chân chống thẳng đứng
4. Chỉ báo góc cần cẩu có chỉ báo tải
5. Then cài móc an toàn
6. Hãm tời bằng cơ tự động
7. Đồng hồ báo tải
8. Báo động chống căng cáp
9. Còi báo hiệu
10. Chỉ báo cân bằng cẩu

III. Trang bị kèm theo xe :

Xe cơ sở

• 01 bánh xe dự phòng
• 01 con đội và tay quay
• Bộ đồ nghề tiêu chuẩn
• Sách hướng dẫn sử dụng
• Sổ bảo hành

Phần chuyên dùng

• Sách hướng dẫn vận hành và bảo trì.
• Thùng đựng đồ nghề.
• Tấm lót chống lún (2 tấm).
• Đèn pha vị trí công tác lắp trên cẩu.
• Đèn pha lắp trên thùng tải.
