Xe kiểm tra gầm cầu 22m phù hợp cầu rộng bao nhiêu?

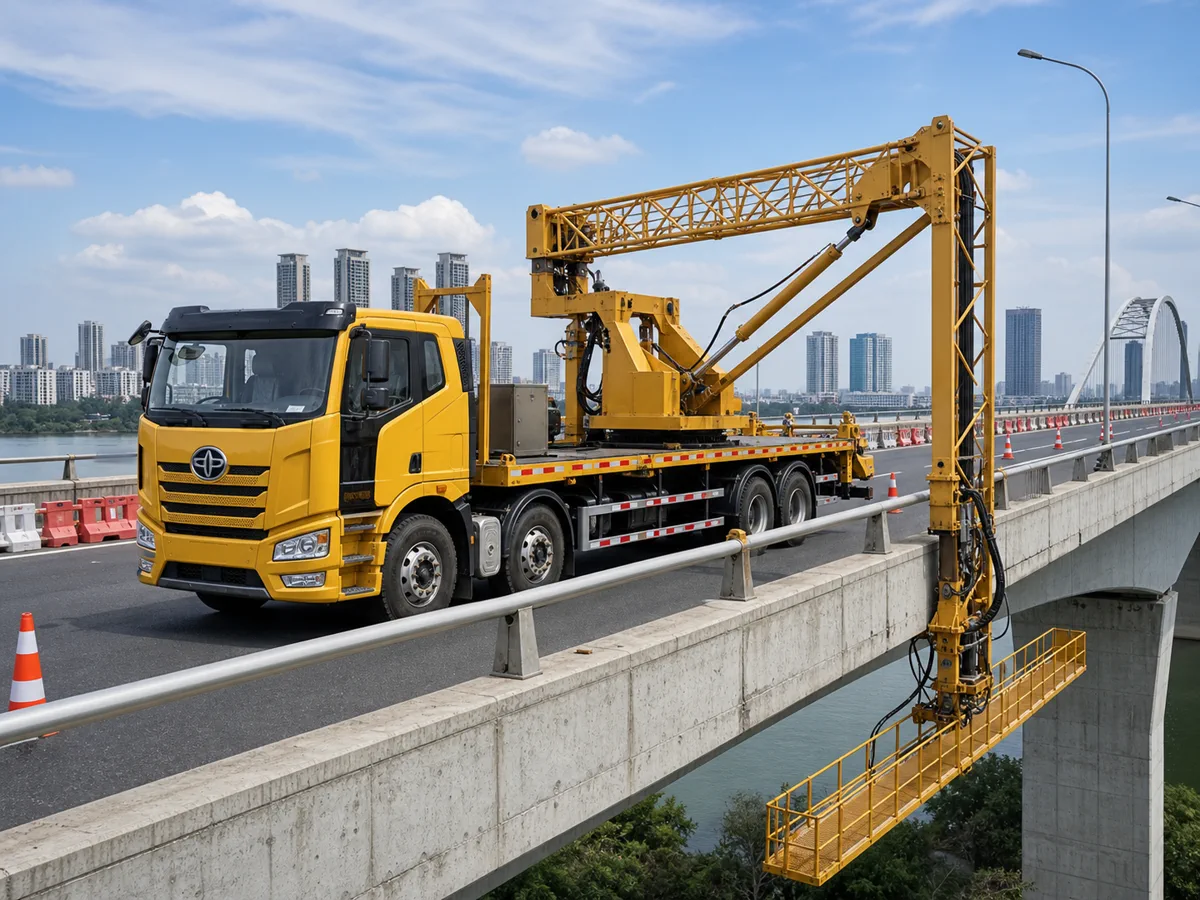

Xe kiểm tra gầm cầu 22m phù hợp cầu rộng bao nhiêu không thể trả lời chỉ bằng chiều rộng toàn cầu. Tầm vươn ngang 22 m của xe kiểm tra gầm cầu HZZ5311JQJ22 vươn ngang 22m phải được đọc cùng vị trí xe đỗ, lan can, vỉa hè, mốc đo trên bản vẽ vùng làm việc và điểm cần tiếp cận dưới dầm.

Tầm vươn 22 m không đồng nghĩa xe chắc chắn phù hợp với cây cầu rộng đúng 22 m. Khi triển khai thực tế, thiết bị còn phải vượt khoảng cách từ làn đỗ đến mép cầu, vỉa hè, lan can, cột đèn và vùng khuất của dầm. Chiều sâu 8,1 m cũng phải xét đồng thời với tầm ngang.

Xe Kiểm Tra Gầm Cầu 22m Phù Hợp Cầu Rộng Bao Nhiêu?

Không có một chiều rộng cầu cố định áp dụng cho mọi công trình. Cùng là cầu rộng 20 m hoặc 22 m, kết quả có thể khác nhau nếu cầu có vỉa hè rộng, lan can cao, dầm hộp sâu hoặc yêu cầu giữ lại nhiều làn xe.

Con số 22 m mô tả giới hạn làm việc ngang của thiết bị trong điều kiện nhà sản xuất công bố. Khi đưa vào dự án, cần xác định xe đỗ ở làn nào, mốc đo tầm vươn nằm ở đâu, điểm cần kiểm tra nằm gần dầm biên hay sâu vào giữa mặt cắt, và xe có thể làm từ một phía hay phải chia thành hai phía cầu.

Bốn Thông Số Quyết Định Xe Có Tiếp Cận Được Hay Không

Bốn nhóm thông số trên phải đáp ứng đồng thời. Nếu tầm ngang đủ nhưng lan can vướng, hoặc chiều sâu đủ nhưng tải sàn không phù hợp với thiết bị mang theo, phương án vẫn cần điều chỉnh.

Tầm Vươn Ngang 22m Được Đo Từ Đâu?

Mốc đo tầm vươn phải xác nhận trên bản vẽ phạm vi làm việc của đúng model HZZ5311JQJ22. Các mốc thường gặp có thể là tâm quay cơ cấu công tác, mép ngoài chassis, đầu công tác hoặc vị trí ngoài cùng của sàn. Những mốc này không giống nhau, nên không được tự đo từ cabin, bánh xe, mép lan can hoặc vị trí người đứng trên sàn.

Nếu hồ sơ dự án chưa có bản vẽ vùng làm việc, cách an toàn là gửi mặt cắt cầu và yêu cầu kỹ thuật để đối chiếu. Khi đó mới biết phần vươn nào dùng để vượt lan can, phần nào còn lại để tiếp cận dưới dầm.

Vì Sao Cầu Rộng 22m Chưa Chắc Dùng Được Xe Vươn 22m?

Thứ nhất, xe thường không đỗ sát mép cầu. Giữa thân xe, bánh xe, chân chống hoặc vùng an toàn với lan can luôn có khoảng cách nhất định. Thứ hai, nhiều cầu có vỉa hè, lối đi bộ, lan can đặc, lan can chống ồn hoặc kết cấu trang trí làm tăng khoảng cần vượt trước khi hạ sàn.

Thứ ba, điểm kiểm tra có thể nằm sâu trong mặt cắt dầm hộp, dầm ngang hoặc vùng gần gối cầu, không phải lúc nào cũng nằm ngay mép đối diện. Thứ tư, yêu cầu tổ chức giao thông có thể đẩy vị trí đỗ xe ra xa mép cầu. Vì vậy, phép trừ đơn giản như “22 m trừ bề rộng vỉa hè” không đủ để chốt model.

Cầu Rộng Hơn 22m Có Sử Dụng Được Xe Không?

Có thể xem xét, nhưng không được mặc định là dùng được. Nhiều cầu rộng hơn 22 m vẫn có thể kiểm tra bằng cách làm từ hai phía cầu, chia thành nhiều vùng tiếp cận, hoặc ưu tiên các hạng mục nằm gần dầm biên, mép cầu và gối cầu.

Ba trường hợp thường gặp là: cầu có thể tiếp cận cả hai chiều giao thông; cầu chỉ cho phép làm một phía trong từng ca; hoặc cầu có khu vực dưới gầm tiếp cận được từ đường công vụ. Mỗi phương án đều ảnh hưởng thời gian tổ chức giao thông, vị trí đỗ xe và phạm vi làm việc thực tế.

Chiều Sâu 8,1m Có Ý Nghĩa Gì?

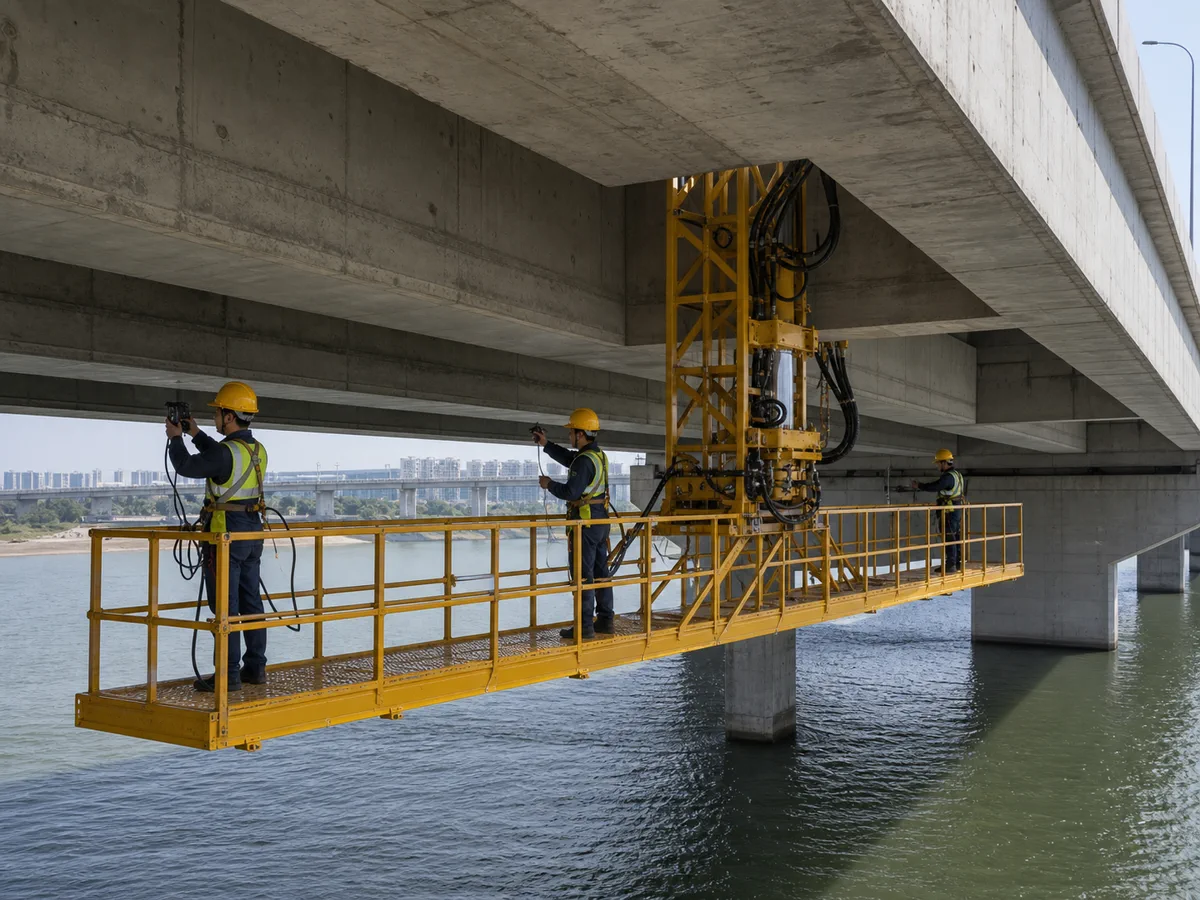

Chiều sâu 8,1 m là khả năng đưa sàn xuống thấp hơn mặt cầu theo điều kiện thông số kỹ thuật. Nó không đồng nghĩa xe tiếp cận được mọi điểm nằm sâu 8,1 m, vì mặt cầu, tâm quay, sàn thao tác và đáy dầm có cao độ khác nhau.

Với cầu vượt sông, cầu cạn hoặc dầm hộp, cần đo cao độ đáy dầm từ đúng mặt chuẩn của vị trí xe đỗ. Không dùng định lý tam giác hoặc đường chéo tự tính để thay thế biểu đồ vùng làm việc.

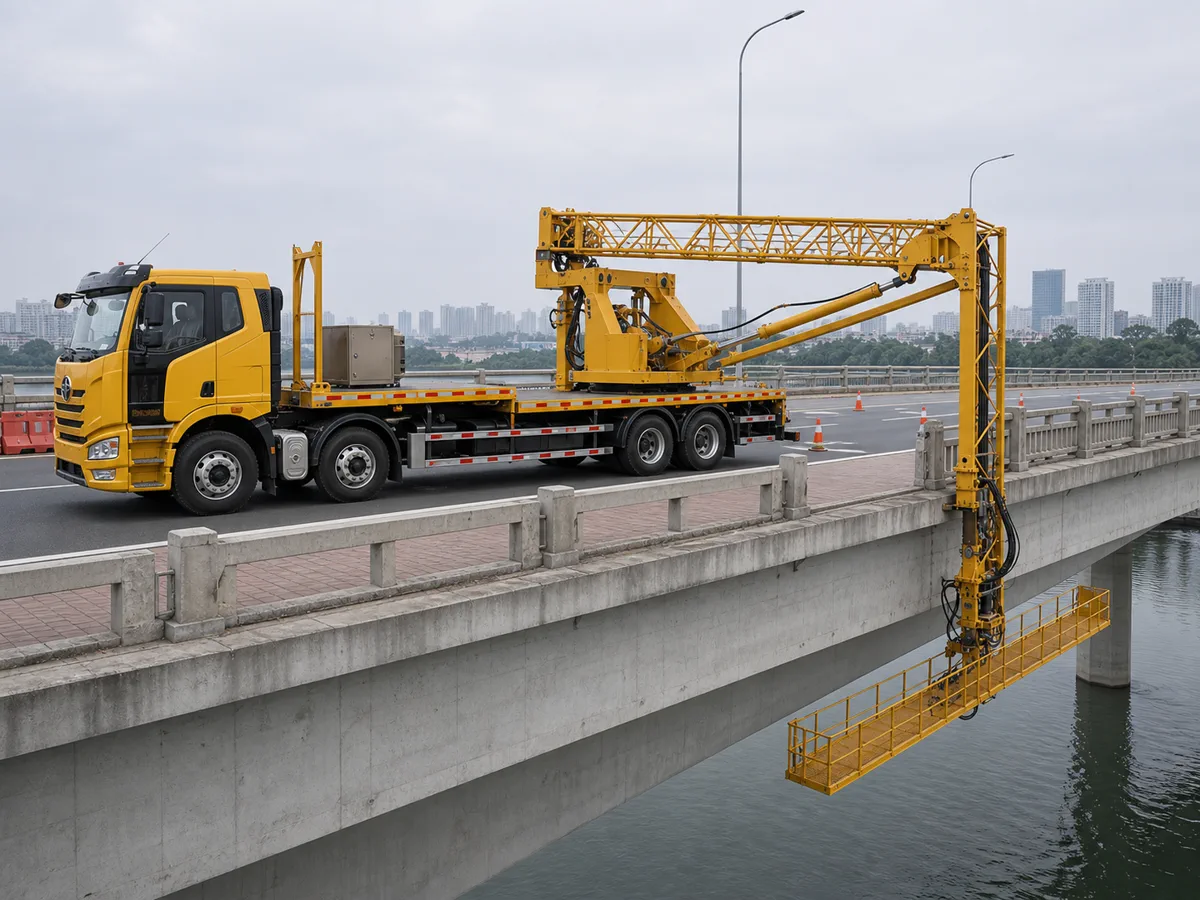

Xe Có Vượt Được Lan Can Và Vỉa Hè Của Cầu Không?

Khả năng vượt lan can và vỉa hè phải kiểm tra bằng đo đạc hiện trường. Cần đo chiều cao từ mặt đường tại vị trí xe đỗ đến điểm cao nhất của lan can, bề dày lan can, bề rộng vỉa hè, khoảng cách từ làn đỗ đến mép ngoài kết cấu, đồng thời kiểm tra cột đèn, biển báo, dây điện, mái che và kết cấu phụ treo ngoài cầu.

Không chỉ đo một vị trí nếu hình học cầu thay đổi dọc tuyến. Một số cầu đô thị có đoạn lan can, cột đèn hoặc hộp kỹ thuật thay đổi theo nhịp, khiến vị trí xe làm việc phải dịch chuyển.

Tải Sàn 700kg Và Tải Đầu Sàn 350kg Khác Nhau Thế Nào?

700 kg được hiểu là tải phân bố trên toàn sàn trong trạng thái kéo dài hết theo bảng thông số đã đối chiếu. 350 kg là tải tại đầu sàn hoặc vùng xa tâm quay, nơi mô-men tác dụng lên cơ cấu lớn hơn. Không được tập trung toàn bộ 700 kg vào đầu sàn và không cộng 700 kg với 350 kg.

Ví dụ minh họa: nếu có ba kỹ thuật viên, một máy siêu âm, máy khoan nhỏ, đèn chiếu sáng, dây cáp và dụng cụ, tổng tải phải cộng tất cả thành phần đó. Ví dụ này chỉ giúp hiểu cách cộng tải; giới hạn sử dụng cuối cùng vẫn phải lấy theo bảng tải sàn của nhà sản xuất và quy trình vận hành.

Xe Chiếm Bao Nhiêu Bề Rộng Mặt Cầu Khi Làm Việc?

Thông số bề rộng chiếm dụng khi làm việc được đối chiếu ở mức 2.800 mm. Đây có thể là bề rộng thiết bị hoặc vùng chiếm dụng theo cấu hình công tác, không tự hiểu là toàn bộ vùng cần rào chắn.

Trong thực tế, vùng phân luồng còn gồm khoảng an toàn, biển báo, vị trí thao tác, phương tiện hỗ trợ và yêu cầu của đơn vị quản lý tuyến. Không nên cam kết xe chỉ chiếm đúng một làn nếu chưa biết kích thước làn đường và phương án tổ chức giao thông.

Tổng Khối Lượng 31 Tấn Có Phù Hợp Mọi Cây Cầu Không?

Không. Tổng khối lượng 31 tấn không thay thế kiểm tra tải trọng khai thác của cầu, biển hạn chế tải, tải trục và tình trạng cầu tại thời điểm thi công. Cầu cũ, cầu đang sửa chữa hoặc cầu có quy định tải riêng cần được kỹ sư kết cấu và đơn vị quản lý tuyến xem xét trước khi cho xe lên làm việc.

Hồ sơ cần thu thập gồm tổng khối lượng xe, tải từng trục, khoảng cách trục, tình trạng tải, giới hạn khai thác cầu và vị trí dự kiến dừng xe. Bài viết này không thay thế tính toán chịu tải cầu của kỹ sư kết cấu.

Ba Tình Huống Cần Kiểm Tra Trước Khi Chọn Xe

Cầu đô thị có vỉa hè rộng

Cần đo bề rộng vỉa, chiều cao lan can, cột đèn, bề rộng làn xe và điểm cần tiếp cận. Sau đó đối chiếu bản vẽ vùng làm việc để biết sàn có vượt qua được vùng cản hay không.

Cầu dầm hộp rộng

Cần xác định vị trí dầm biên, đáy hộp, dầm ngang, tầm vươn xa nhất và khả năng làm từ hai phía. Mặt cắt dầm hộp thường có vùng khuất nên không chỉ nhìn chiều rộng mặt cầu.

Cầu cạn hoặc cầu vượt có đáy sâu

Cần đo cao độ mặt cầu, cao độ đáy dầm, chênh sâu, vị trí mố trụ, khoảng trống dưới cầu và vật cản treo dưới dầm. Mỗi điểm đo phải đưa vào bản vẽ vùng làm việc.

Khi Nào Nên Chọn Bản 18m Thay Vì Bản 22m?

Bản 18 m có thể phù hợp khi cầu hẹp hơn, điểm kiểm tra gần mép cầu, mặt bằng đỗ xe thuận lợi hoặc yêu cầu triển khai không cần đến vùng vươn 22 m. Bản 22 m phù hợp hơn khi cần vùng tiếp cận xa hơn, nhưng không có nghĩa luôn là lựa chọn tốt hơn trong mọi công trình.

Khách hàng có thể tham khảo thêm xe kiểm tra cầu FAW CA5250 vươn ngang 18m để so sánh định hướng trước khi gửi bản vẽ.

Hồ Sơ Hiện Trường Cần Gửi Trước Khi Chọn Xe

Chỉ gửi “cầu rộng 20 m” là chưa đủ. Để tư vấn đúng, cần gửi bản vẽ mặt cắt ngang cầu, mặt bằng cầu, chiều rộng từng làn, bề rộng vỉa hè, chiều cao và bề dày lan can, khoảng cách từ làn đỗ đến mép cầu, cao độ đáy dầm, vị trí dầm biên, dầm ngang, gối cầu, cột đèn, biển báo, dây điện, tải người và thiết bị, yêu cầu giữ làn, hình ảnh hiện trường và vị trí quay đầu xe.

Nếu cần xem nhiều phương án hơn, có thể đối chiếu thêm các cấu hình xe kiểm tra cầu đường hiện có tại Minh Hải Auto.
