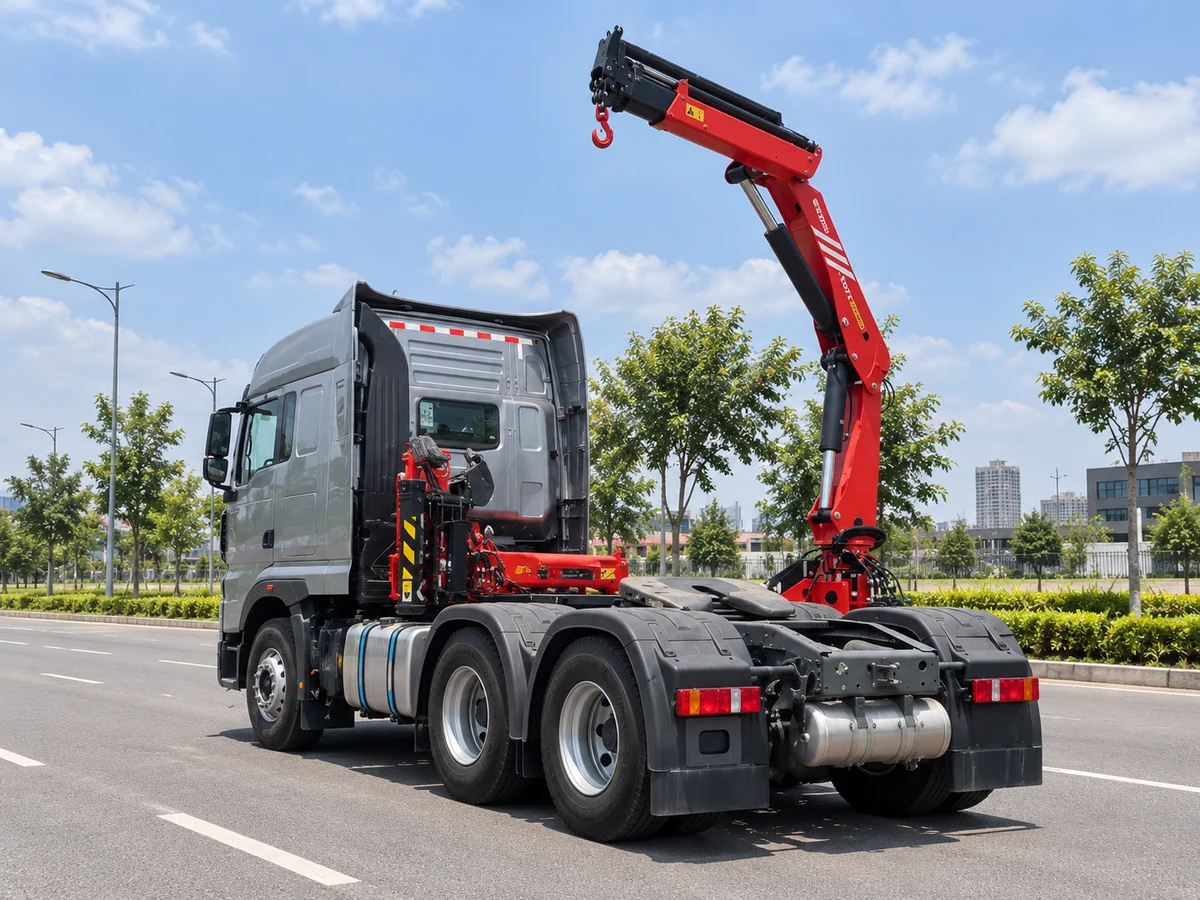

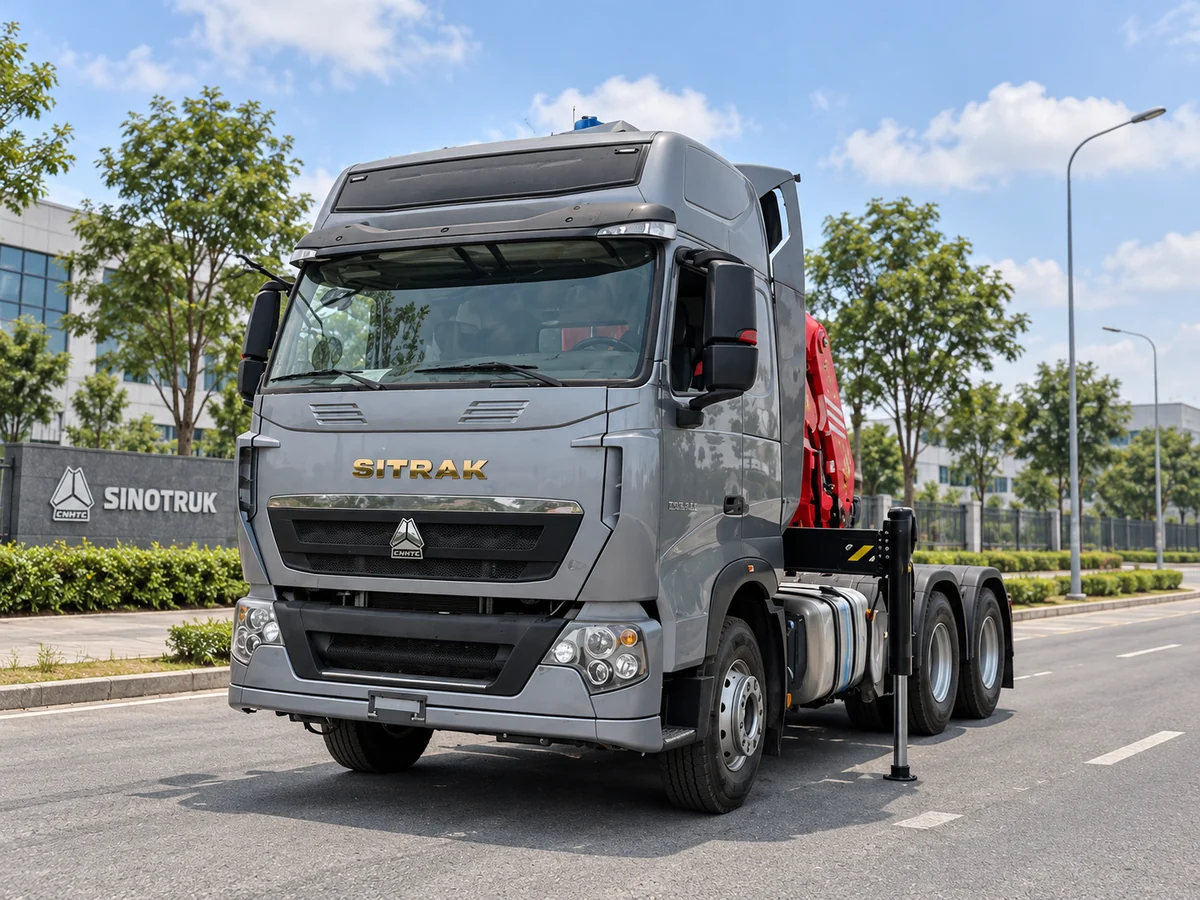

Cẩu gập khúc SANY PALFINGER đặt sau cabin đầu kéo giúp xe tự xếp dỡ hàng mà vẫn kéo được sơ mi rơ moóc. Bài này giải thích cách đọc đúng thông số của dòng cẩu gập khúc SANY PALFINGER khi xe nền là đầu kéo, lấy SPK 23500 làm ví dụ số liệu.
Các con số kỹ thuật trong bài lấy từ trang model của hãng. Cấu hình cụ thể của từng xe bán ra phụ thuộc biến thể cần, cỡ chân chống và xe nền, nên phải đối chiếu theo từng hợp đồng.
Cấu hình này giải quyết việc gì

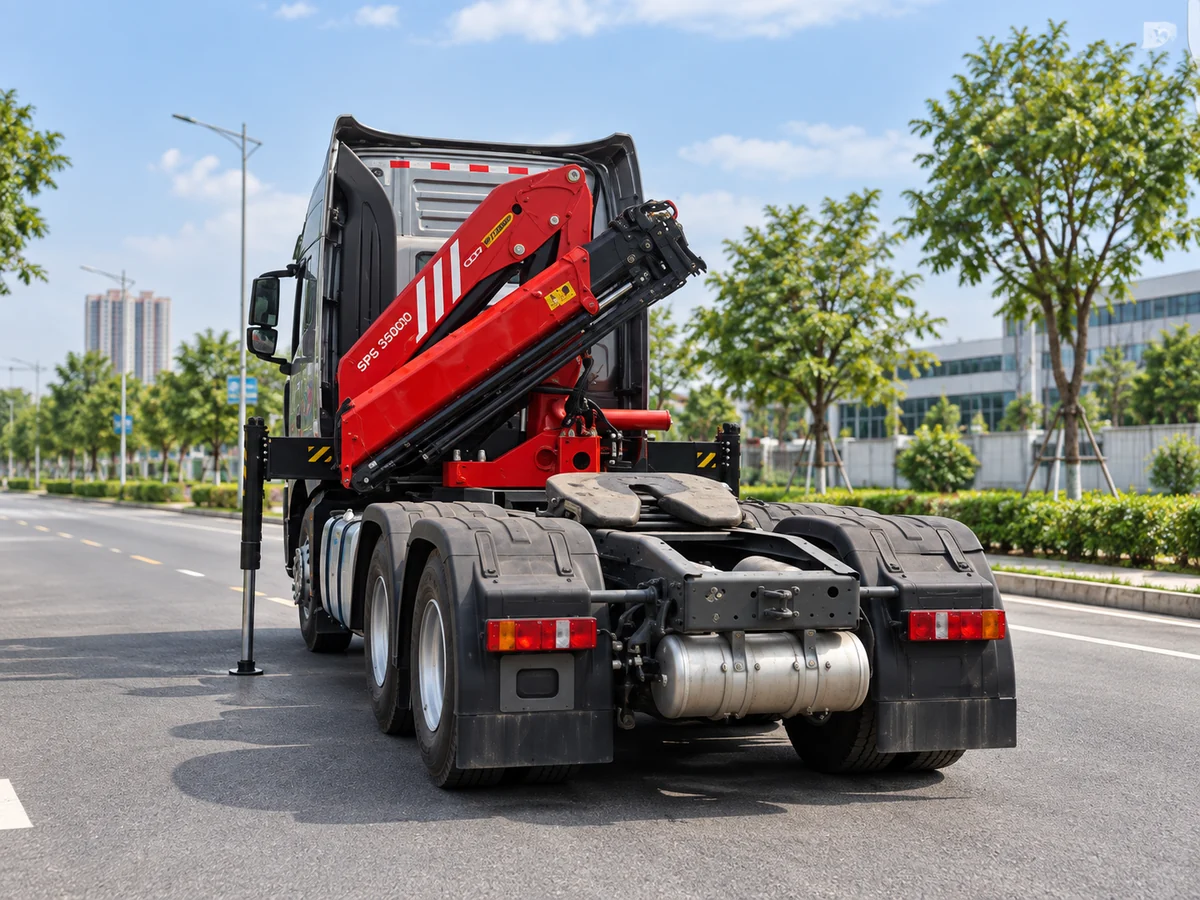

Cẩu gập khúc, nhiều nơi gọi là cẩu robot hoặc cẩu xếp, có cần gấp lại thành nhiều khúc khi thu. Nhờ vậy toàn bộ cụm cẩu nằm gọn trong khoảng trống giữa cabin và mâm kéo, thay vì nằm dài theo sát xi như cần ống lồng.
Với đầu kéo, đây là điểm quyết định. Xe vẫn giữ nguyên nhiệm vụ kéo moóc, nhưng có thêm khả năng tự nâng hạ hàng tại điểm không có xe nâng hoặc cẩu bánh lốp. Tổ hợp này hợp với hàng kiện nặng, kết cấu thép, máy móc và thiết bị cần đặt đúng vị trí.
Đổi lại, cụm cẩu chiếm một phần tải trọng và một phần chiều dài sát xi. Đó là lý do không thể chọn cẩu chỉ theo con số tấn ghi trên cần.
Vì sao đầu kéo khác xe tải thùng
Trên xe tải thùng, cẩu thường đặt giữa cabin và thùng hàng, phần sát xi phía sau vẫn là mặt sàn cố định. Bài toán chủ yếu là tải trục và chiều dài thùng còn lại.
Trên đầu kéo có thêm hai ràng buộc mà xe thùng không có. Thứ nhất, mâm kéo phải giữ đúng vị trí thiết kế; dịch mâm kéo để lấy chỗ cho cẩu sẽ đổi toàn bộ phân bố tải của cả tổ hợp. Thứ hai, đầu sơ mi rơ moóc quét một cung tròn khi xe vào cua, nên cụm cẩu khi thu phải nằm ngoài cung quét đó ở mọi góc lái.
Lưu ý khi khảo sát: phải kiểm tra cả trường hợp cabin lật để bảo dưỡng. Cabin lật lên phía trước cần khoảng trống riêng, và cụm cẩu thu gọn không được cản đường lật.
Thông số SPK 23500 và cách đọc

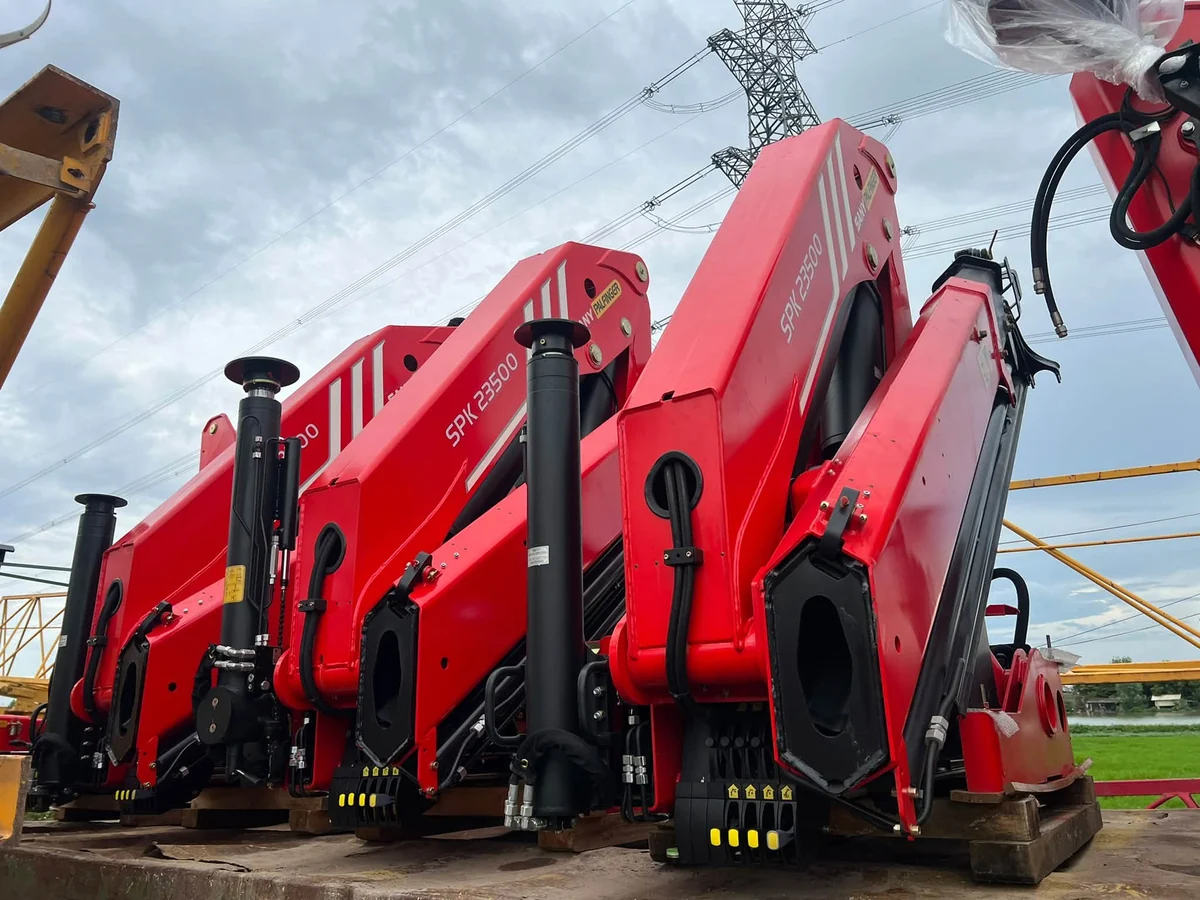

SPK 23500 là model đọc được trực tiếp trên cần trong ảnh kho dưới đây. Dùng model này làm ví dụ vì bộ số liệu của hãng đủ để minh họa cách đọc.
| Thông số | Giá trị | Ý nghĩa khi chọn |
|---|---|---|
| Moment nâng lớn nhất | 23 mt | Chỉ số gốc để so năng lực giữa các model, không phải tải nâng thực tế tại mọi tầm |
| Tải nâng lớn nhất | 10.000 kg | Đạt ở tầm gần nhất; càng vươn xa tải càng giảm theo biểu đồ |
| Tầm với thủy lực | 8,2 m (A) / 10,3 m (B) / 12,4 m (C) | Ba biến thể; chọn theo khoảng cách thực tế từ chân chống tới điểm đặt hàng |
| Góc quay | 400° | Cho phép đổi bên làm việc mà không phải quay đầu xe |
| Moment quay | 2,8 mt | Liên quan khả năng xoay khi mang tải và tốc độ thao tác |
| Độ mở chân chống | 5.640 mm (R2X) / 6.616 mm (R3X) | Bản mở rộng ổn định hơn nhưng cần mặt bằng rộng hơn ở hai bên xe |
| Khoảng lắp tiêu chuẩn | 875 mm | Chiều dài sát xi phải chừa được; là điều kiện cần đầu tiên |
| Bề rộng khi gập | 2.500 mm | Bằng khổ giới hạn thông thường, không lấn ra ngoài thân xe khi di chuyển |
| Áp suất làm việc | 300 bar | Quyết định yêu cầu bơm và hệ thủy lực trích công suất từ xe nền |
| Lưu lượng bơm | 50–75 l/phút | Cần đối chiếu với PTO và bơm lắp được trên đúng xe nền |
| Tự trọng bản tiêu chuẩn | 2.376 kg | Trừ thẳng vào tải khai thác của cả tổ hợp |
Nguồn số liệu: trang model SPK 23500 của Palfinger khu vực châu Á – Thái Bình Dương. Số liệu áp dụng cho bản tiêu chuẩn; tùy chọn lắp thêm làm thay đổi tự trọng và khoảng lắp.
Ba biến thể tầm với nói lên điều gì
Cùng tên SPK 23500 nhưng ba biến thể A, B và C cho tầm với thủy lực khác nhau: 8,2 m, 10,3 m và 12,4 m. Cần dài hơn thì với xa hơn, nhưng thêm đốt cũng thêm tự trọng và giảm tải ở đầu cần.
Vì vậy câu hỏi đúng không phải "cẩu mấy tấn" mà là "cần nâng bao nhiêu ki lô gam, ở khoảng cách bao xa tính từ tâm quay". Hai dữ kiện đó mới đọc được trên biểu đồ tải và mới chọn được biến thể.
Khoảng lắp, bề rộng gập và chân chống
Khoảng lắp 875 mm là chiều dài sát xi phía sau cabin mà cụm cẩu chiếm. Nếu xe nền không còn đủ khoảng này trước mâm kéo thì phương án dừng ngay từ đầu, không cần tính tiếp tải trục.
Bề rộng khi gập 2.500 mm cho biết cẩu không nhô ra ngoài khổ xe khi chạy. Còn hai cỡ chân chống R2X và R3X là lựa chọn đánh đổi: mở rộng hơn thì vững hơn khi nâng nặng ở tầm xa, nhưng đòi hỏi mặt bằng hai bên xe rộng hơn — điều không phải điểm giao hàng nào cũng có.
Khoanh vùng cấu hình theo công việc
- Hàng nặng, đặt gần xe: ưu tiên biến thể cần ngắn. Giữ được tải đầu cần cao và bớt tự trọng.
- Hàng vừa, phải với qua chướng ngại: cần dài đổi lấy tải, phù hợp khi điểm đặt nằm sau hàng rào, mương hoặc bãi vật liệu.
- Điểm giao chật: cân nhắc cỡ chân chống nhỏ hơn, chấp nhận giới hạn tải ở tầm xa để đổi lấy khả năng triển khai.
- Chạy tuyến dài kèm moóc: tự trọng cụm cẩu là yếu tố phải tính trước, vì nó trừ trực tiếp vào phần hàng được phép chở.
Bốn hướng trên chỉ để khoanh vùng. Quyết định cuối vẫn phải dựa vào biểu đồ tải của đúng biến thể và hồ sơ của đúng xe nền.
Những gì phải đo trước khi chốt
Ghi khối lượng kiện hàng nặng nhất và khoảng cách xa nhất từ tâm quay tới điểm đặt. Đây là cặp số quyết định biến thể cần.
Đo chiều dài sát xi còn trống tới mâm kéo và đối chiếu với khoảng lắp yêu cầu của model dự kiến.
Kiểm tra đầu sơ mi rơ moóc khi quay hết lái có chạm cụm cẩu thu gọn hay không, ở cả hai bên.
Tính lại phân bố tải từng trục với tự trọng cụm cẩu, không lấy tải mâm kéo nguyên bản trừ thẳng con số tự trọng.
Đối chiếu PTO và bơm lắp được với áp suất và lưu lượng cẩu yêu cầu.
Xác nhận hai bên xe đủ rộng cho chân chống mở và nền đủ cứng để kê.
Trình tự đo có sẵn trong bài đo khoảng trống sau cabin trước khi lắp cẩu. Phần tải kéo còn lại sau khi lắp được tính riêng trong bài đầu kéo gắn cẩu còn kéo được bao nhiêu tấn.
Gửi dữ liệu để nhận phương án tính được. Cần bốn thông tin: khối lượng kiện nặng nhất, khoảng cách đặt hàng xa nhất, loại sơ mi rơ moóc đang dùng và xe nền dự kiến. Hotline/Zalo: 033.204.6292.
Nếu Quý khách đang so cấu hình và cần báo giá, xem trang đầu kéo gắn cẩu gập Palfinger. Với model cẩu lớn hơn trong cùng nhánh SANY PALFINGER, tham khảo cẩu gập robot SANY PALFINGER SPK 42502.
Câu hỏi thường gặp
Cẩu ghi 10 tấn có nâng được 10 tấn ở mọi vị trí không?
Không. Với SPK 23500, tải nâng lớn nhất 10.000 kg chỉ đạt ở tầm gần nhất. Khi cần vươn ra, tải giảm dần theo biểu đồ của đúng biến thể. Luôn đọc cặp số tải và bán kính cùng nhau.
Lắp cẩu sau cabin thì xe còn kéo được moóc bình thường không?
Còn, nếu mâm kéo giữ nguyên vị trí và cụm cẩu khi thu nằm ngoài cung quét của đầu moóc. Phần tải hàng được phép chở sẽ giảm vì tự trọng cụm cẩu trừ vào tổng tải cho phép.
Chọn chân chống mở rộng hay loại nhỏ hơn?
Tùy nơi làm việc. Chân chống mở rộng cho ổn định tốt hơn khi nâng nặng ở tầm xa, nhưng cần mặt bằng hai bên xe rộng hơn. Nếu thường giao hàng trong ngõ hoặc bãi chật, loại nhỏ hơn thực tế hơn.
Có cần đo gì trước khi liên hệ không?
Nên có sẵn khối lượng kiện hàng nặng nhất và khoảng cách đặt hàng xa nhất. Hai số này đủ để khoanh vùng biến thể cần. Các dữ liệu còn lại như tải trục và khoảng lắp sẽ kiểm tra khi khảo sát xe.
