Máy khoan cọc nhồi SANY dòng SR là dòng thiết bị thi công nền móng bánh xích hàng đầu, sở hữu dải mô-men xoắn mạnh mẽ từ 155 kN.m đến hơn 360 kN.m. Thiết kế tối ưu giữa động cơ công suất lớn, hệ thống thủy lực điều khiển thông minh và cần khoan Kelly bar đa tầng giúp máy đạt độ sâu khoan lên tới 100 mét với đường kính cọc lên đến 2.500 mm trong các điều kiện địa chất phức tạp từ bùn lỏng đến đá cứng.
Bài viết cung cấp thông tin kỹ thuật toàn diện về cấu tạo tháp khoan, các model tiêu biểu (như SANY SR155 và SR360R), cách lựa chọn cần khoan Kelly bar và quy trình thi công cọc nhồi an toàn tại công trường.
Tổng quan về máy khoan cọc nhồi SANY dòng SR
Trong lĩnh vực xây dựng cầu đường, cảng biển và các tòa nhà cao tầng, cọc khoan nhồi đóng vai trò chịu lực then chốt cho toàn bộ kết cấu móng. Máy khoan cọc nhồi bánh xích của tập đoàn SANY (ký hiệu dòng SR - SANY Rotary) đã khẳng định vị thế vượt trội trên thị trường toàn cầu nhờ năng suất phá đá cao, tiết kiệm nhiên liệu và độ bền cơ khí ấn tượng.
Quý khách có thể tham khảo thêm danh mục máy khoan cọc nhồi để so sánh tổng thể các thương hiệu thiết bị nền móng phổ biến đang hoạt động tại Việt Nam.
Ưu thế công nghệ cốt lõi trên dòng máy khoan xoay SANY SR
Các thế hệ máy khoan SANY SR được trang bị nhiều cải tiến công nghệ độc quyền giúp tăng hiệu suất thi công:
- Đầu khoan xoay (Rotary Drive) đa chế độ: Tích hợp động cơ thủy lực kép và hộp số bánh răng hành tinh mô-men lớn, tự động điều chỉnh tốc độ xoay phù hợp với độ cứng từng lớp địa tầng.

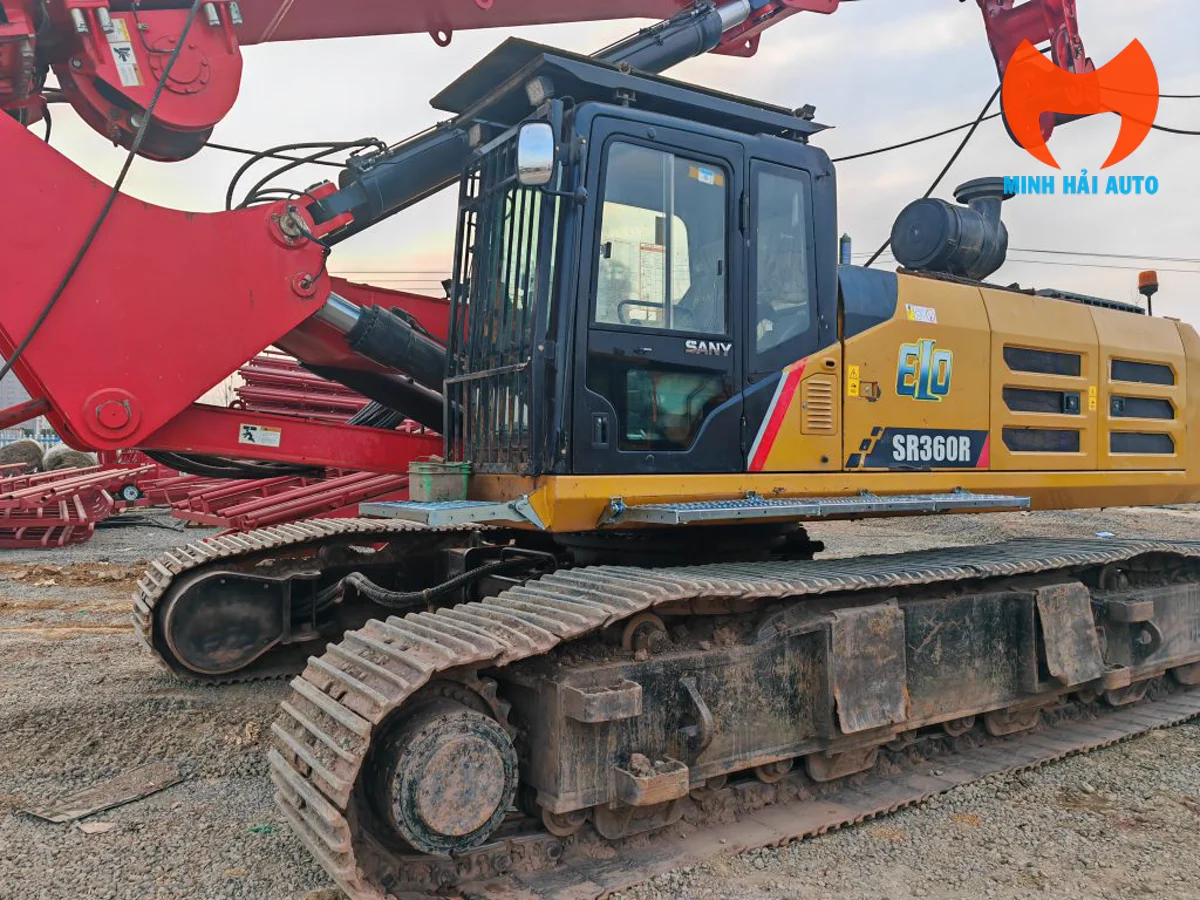

- Khung gầm bánh xích chuyên dụng mở rộng thủy lực: Dải xích có thể mở rộng bản rộng khi làm việc giúp hạ thấp trọng tâm máy, tạo độ ổn định tuyệt đối ngay cả khi cần khoan vươn cao tối đa.
- Hệ thống điều khiển điện - thủy lực tải cảm ứng: Tối ưu hóa lưu lượng bơm dầu theo thời gian thực, giảm tổn hao năng lượng và hạ mức tiêu hao nhiên liệu từ 10% đến 15% so với các dòng máy đời cũ.
- Hỗ trợ phối hợp thiết bị phụ trợ đồng bộ: Trong các công trình móng lớn, máy khoan thường kết hợp nhịp nhàng cùng cẩu bánh xích SANY để hạ lồng thép và ống đổ bê tông tremie một cách chuẩn xác.
Phân khúc tải trọng: Từ SANY SR155 tầm trung đến SR360R siêu trường
SANY phát triển dải sản phẩm máy khoan xoay rất đa dạng để đáp ứng từng loại hình dự án cụ thể:
Phân khúc tầm trung (SANY SR155, SR200): Mô-men xoắn 155–200 kN.m, trọng lượng bản thân từ 45 đến 65 tấn. Đây là lựa chọn lý tưởng cho các công trình nhà ở đô thị, cầu vượt dân sinh, móng nhà xưởng công nghiệp với đường kính cọc từ D800 đến D1500.
Phân khúc hạng nặng (SANY SR285, SR360R): Mô-men xoắn từ 285 đến 360 kN.m, trọng lượng hoạt động trên 100 tấn. Chuyên trị các dự án cầu vượt sông lớn, cảng biển nước sâu và cao ốc chọc trời đòi hỏi khoan xuyên qua các tầng đá cuội, đá vôi có cường độ nén cao.
Bảng thông số kỹ thuật các model máy khoan SANY tiêu biểu
Dưới đây là bảng tổng hợp các thông số kỹ thuật then chốt của các model máy khoan cọc nhồi SANY phổ biến nhất tại thị trường xây dựng Việt Nam, từ dòng máy cơ động SR155 đến model công suất lớn SR360R:
| Model máy | Mô-men xoắn cực đại (kN.m) | Đường kính cọc tối đa (mm) | Chiều sâu cọc tối đa (m) | Công suất động cơ (kW) | Trọng lượng hoạt động (tấn) |
|---|---|---|---|---|---|
| SANY SR155 | 155 kN.m | 1.500 mm | 56 m | 169 kW (Cummins) | 48 tấn |
| SANY SR200 | 200 kN.m | 1.800 mm | 65 m | 224 kW (Isuzu) | 65 tấn |
| SANY SR285 | 285 kN.m | 2.300 mm | 84 m | 300 kW (Cummins) | 95 tấn |
| SANY SR360R | 360 kN.m | 2.500 mm | 100 m | 350 kW (Cummins / Isuzu) | 115 tấn |

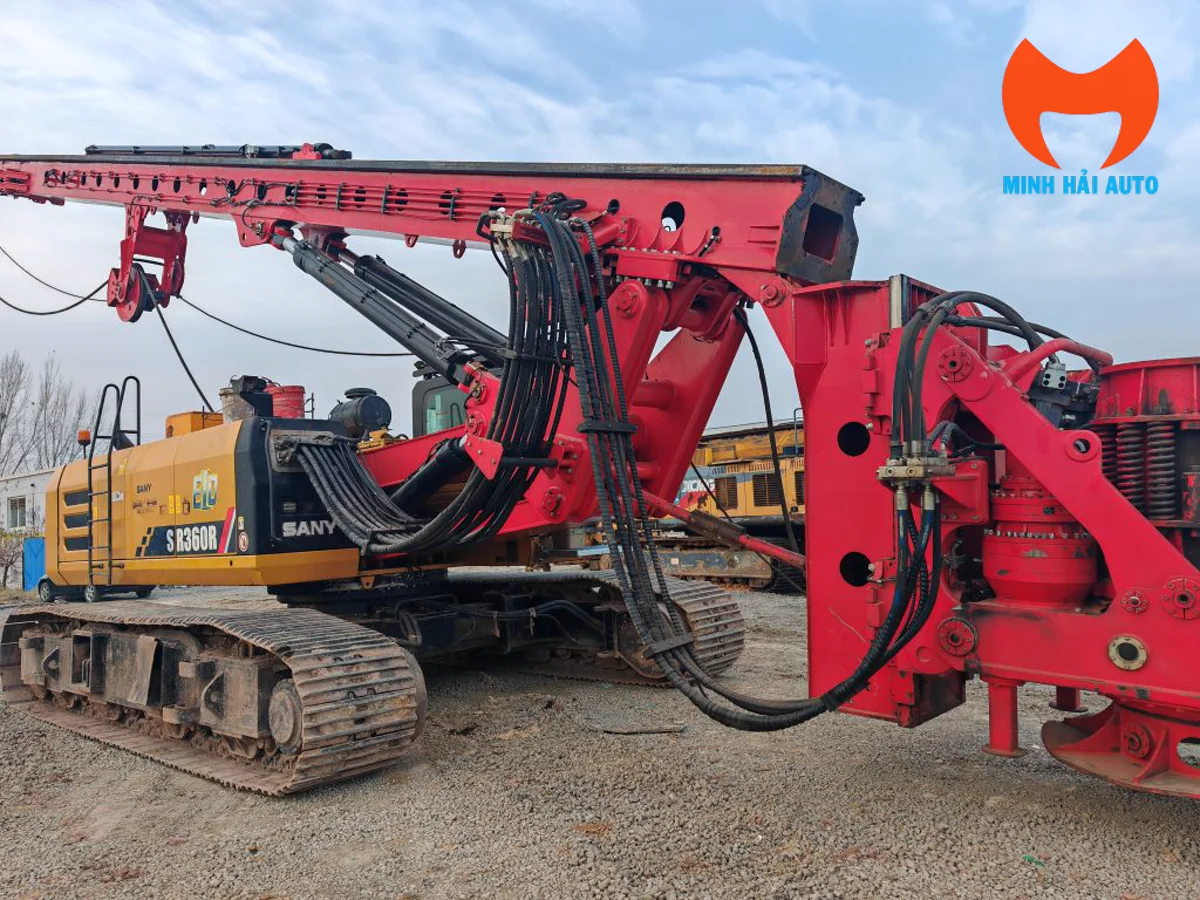

Cấu tạo đầu xoay và nguyên lý chọn cần khoan Kelly bar
Cần khoan Kelly bar là bộ phận trung gian truyền mô-men xoắn từ đầu xoay và lực ép từ xylanh đỉnh tháp xuống mũi khoan dưới đáy lỗ. Hiệu quả làm việc của máy khoan SANY phụ thuộc rất lớn vào việc lựa chọn đúng loại cần Kelly phù hợp với tính chất địa chất công trình.
Cần khoan khóa ma sát (Friction) và cần khoan khóa ngàm (Interlocking)
Người quản lý công trường cần phân biệt rõ hai cấu hình cần khoan Kelly bar sau:
Cần khoan ma sát (Friction Kelly bar): Các đốt cần truyền lực ép cho nhau nhờ lực ma sát tiếp xúc giữa các dải then trượt. Cần ma sát có ưu điểm thao tác rút/thả cần nhanh, chiều sâu khoan lớn (có thể lên tới 5–6 đốt), rất phù hợp cho tầng địa chất bùn sét, cát dẻo và phù sa đồng bằng.
Cần khoan khóa ngàm (Interlocking Kelly bar): Trên thân các đốt cần có các vấu khóa cơ khí. Khi cần xoay ngược nhẹ, các vấu cơ khí sẽ khóa chặt vào nhau, cho phép truyền toàn bộ lực ép lớn từ xylanh xuống gầu khoan mà không bị trượt. Đây là trang bị bắt buộc khi khoan xuyên qua tầng sỏi cuội, đá phiến hoặc đá vôi cứng.
Quy trình 5 bước thi công cọc khoan nhồi an toàn bằng máy SANY
Để bảo đảm chất lượng cọc nhồi và an toàn tuyệt đối cho người và thiết bị, quy trình khoan cọc bằng máy SANY cần tuân thủ 5 giai đoạn tiêu chuẩn:
Di chuyển máy khoan vào vị trí cọc thiết kế. Dùng gầu khoan mở lỗ ban đầu và phối hợp ép ống vách thép dẫn hướng xuống độ sâu từ 3 đến 6 mét để chống sạt lở tầng đất bề mặt.
Quan sát màn hình hiển thị độ nghiêng 2 chiều (trục X và trục Y) trong cabin. Điều khiển các xylanh nghiêng tháp tự động đưa độ lệch phương thẳng đứng về dưới 0,5% trước khi bắt đầu khoan sâu.
Điều khiển đầu xoay ăn đất vào gầu khoan, tời chính nhấc gầu lên xả bùn đất ra ngoài. Đồng thời bơm liên tục dung dịch bentonite hoặc polymer vào lỗ khoan để cân bằng áp lực nước ngầm và giữ vách hố khoan không bị sập.
Khi đầu khoan chạm tới cao độ lớp đá chịu lực, chuyển sang sử dụng gầu khoan đá gắn răng hợp kim cacbua (Core Barrel hoặc Rock Bucket) với chế độ mô-men xoắn cao và vòng tua chậm để ngậm sâu vào đá gốc.
Dùng gầu vét chuyên dụng (Cleaning Bucket) dọn sạch mùn khoan lắng đọng dưới đáy lỗ, kiểm tra độ lắng cặn đạt tiêu chuẩn quy định trước khi tiến hành hạ lồng thép và đổ bê tông cọc.
Quý khách cần tư vấn kỹ thuật, khảo sát địa tầng hoặc tìm giải pháp máy khoan cọc nhồi SANY cho công trình? Hãy gửi thông tin địa chất, đường kính và độ sâu cọc dự kiến để kỹ sư Minh Hải Auto hỗ trợ lựa chọn cấu hình máy và gầu khoan tối ưu nhất. Hotline/Zalo: 033.204.6292.
4 lưu ý kỹ thuật bảo dưỡng máy khoan SANY tại công trường
Lưu ý quan trọng về bôi trơn tháp khoan và cần Kelly: Cần khoan Kelly bar phải thường xuyên chịu ma sát bùn cát và nước bentonite có tính ăn mòn cao. Bắt buộc kiểm tra và bơm mỡ chịu nước định kỳ vào các bạc dẫn hướng, puly đỉnh tháp và giảm chấn đầu xoay sau mỗi ca làm việc.
- Kiểm tra tình trạng mòn của cáp tời chính: Cáp tời nâng hạ cần Kelly chịu tải trọng động rất lớn. Thường xuyên soi rọi phát hiện sợi cáp bị tưa, gãy hoặc biến dạng để thay thế kịp thời, tránh sự cố rơi cần nguy hiểm.
- Thay thế răng khoan mòn trước khi vào tầng đá: Răng gầu khoan bị mòn vẹt sẽ làm giảm mạnh tốc độ tiến mũi khoan, đồng thời gây quá nhiệt và rung lắc mạnh lên vòng bi đầu xoay.
- Theo dõi áp suất và nhiệt độ dầu thủy lực: Khi làm việc liên tục trong thời tiết nắng nóng, nhiệt độ dầu thủy lực không được vượt quá 80°C. Đảm bảo két làm mát dầu luôn sạch bụi bẩn và bùn bám.
- Vệ sinh xích và bánh dẫn hướng sau ca làm việc: Bùn khoan bentonite khi khô cứng sẽ bó chặt các mắt xích và con lăn đỡ xích, làm tăng lực cản di chuyển và nhanh mài mòn dải xích máy.
Câu hỏi thường gặp
Máy khoan cọc nhồi SANY SR155 có khoan được qua tầng đá cứng không?
SANY SR155 với mô-men xoắn 155 kN.m được tối ưu cho các tầng đất sét dẻo, cát sỏi hạt trung và đá phong hóa nhẹ (cường độ nén dưới 30 MPa). Với các tầng đá gốc nguyên khối cứng hơn (trên 60–80 MPa), nên cân nhắc nâng lên dòng SANY SR285 hoặc SR360R kết hợp gầu khoan lõi phá đá chuyên dụng.
Nên chọn cần khoan Kelly loại Interlocking hay Friction cho công trình móng cọc?
Nếu công trình chủ yếu nằm ở vùng đồng bằng có địa tầng phù sa, cát sét mềm và cần khoan sâu trên 60 mét thì cần Friction giúp thi công nhanh và kinh tế hơn. Ngược lại, nếu địa chất có lớp đá cuội ngầm, đá sỏi kết hoặc yêu cầu ngàm sâu vào đá gốc chịu lực, cần Interlocking là lựa chọn bắt buộc để truyền đủ lực ép.
Chi phí phụ tùng tiêu hao chính của máy khoan cọc nhồi SANY gồm những gì?
Các hạng mục tiêu hao thường xuyên nhất tại công trường bao gồm răng gầu khoan cacbua, dao cắt và mũi dẫn hướng (pilot bit), cáp tời chính, phốt làm kín đầu xoay và dầu thủy lực chống mài mòn.
Minh Hải Auto có cung cấp dịch vụ tư vấn và cung ứng máy khoan cọc nhồi SANY không?
Có. Minh Hải Auto cung cấp các giải pháp thiết bị thi công nền móng trọn gói, bao gồm tư vấn lựa chọn model máy khoan SANY phù hợp với điều kiện địa chất công trình, cung cấp máy mới hoặc máy bãi nhập khẩu chất lượng cao, đồng thời hỗ trợ đầy đủ các phụ kiện như cần Kelly, gầu khoan và dịch vụ kỹ thuật chuyển giao tại công trường.
