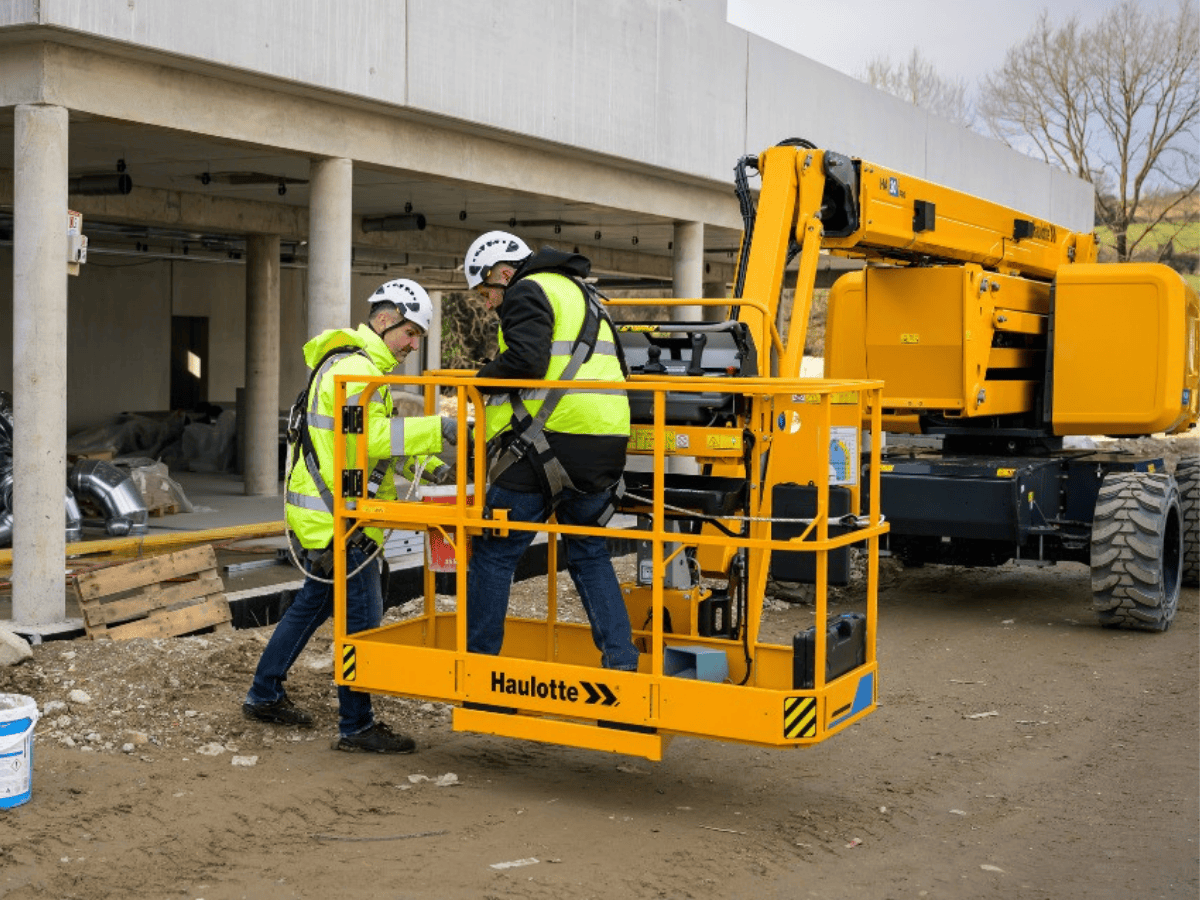

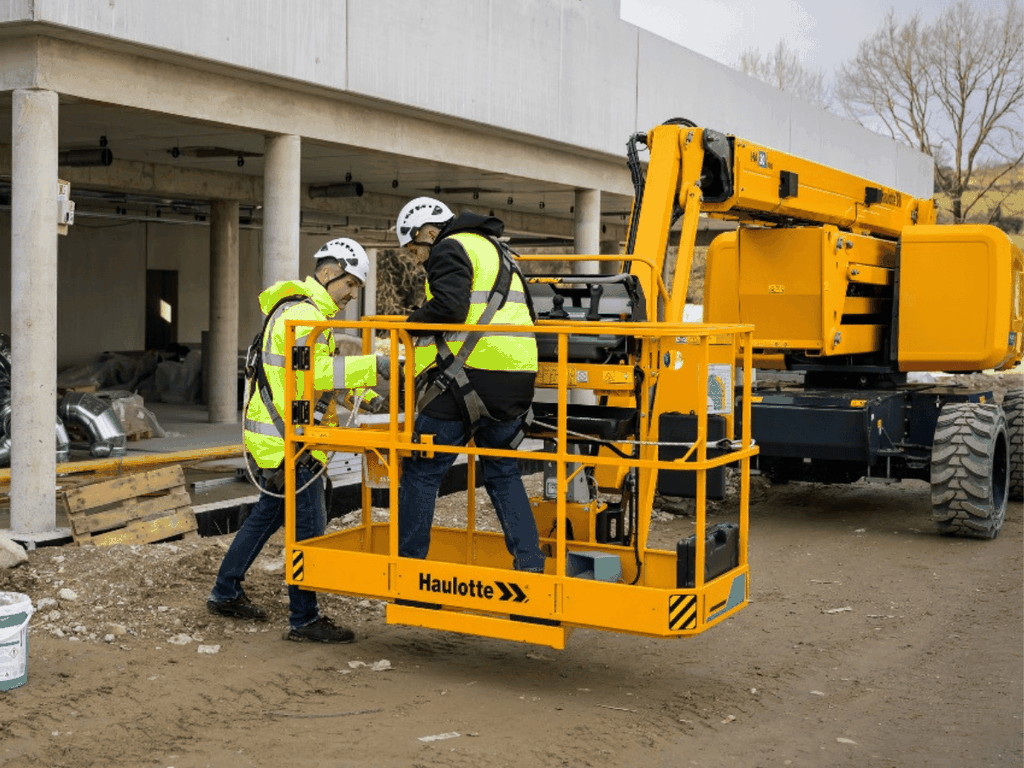

Xe nâng người haulotte ha20 rtj diesel 20,5m

Haulotte HA20 RTJ phù hợp công việc nào?

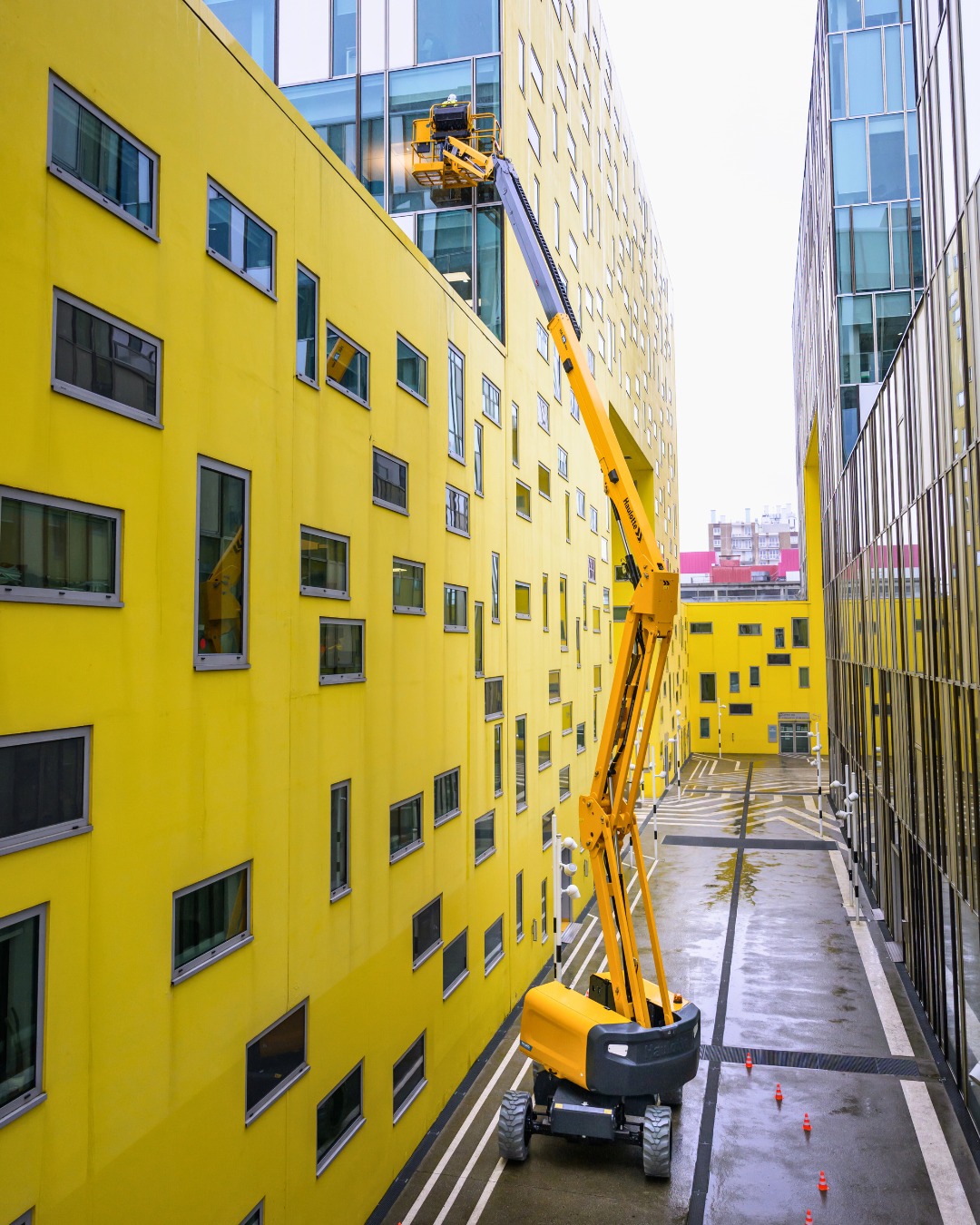

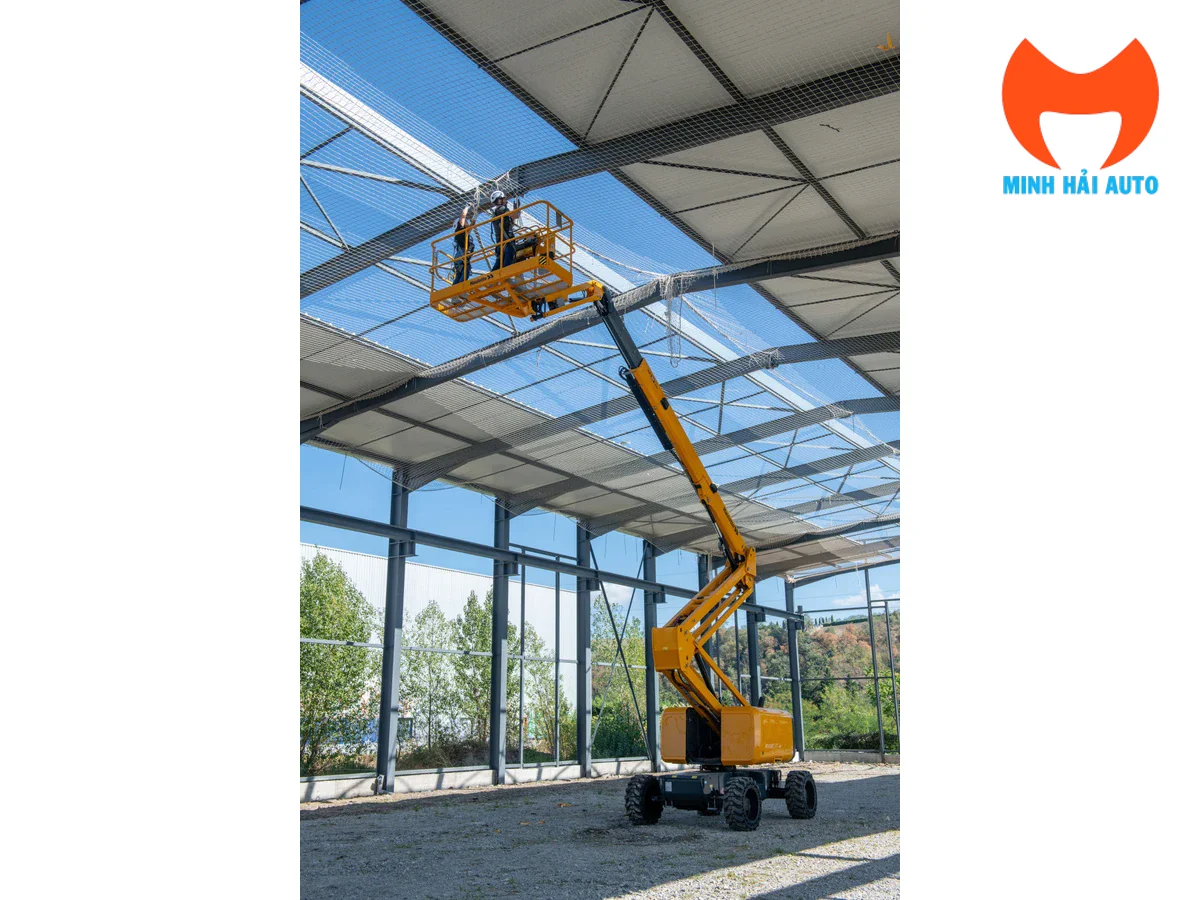

Cần khớp gập, thường được gọi là Z-boom, cho phép giỏ đi lên rồi vươn qua vật cản. Cách tiếp cận này hữu ích ở công trường kết cấu thép, khu bảo trì có máy móc cố định, mặt dựng có mái đua, đường ống nằm sau bồn hoặc vị trí không thể đặt xe ngay bên dưới. Với chiều cao vượt vật cản 8,5 m, HA20 RTJ có thể tạo đường tiếp cận khác hẳn xe cắt kéo chỉ nâng theo phương gần thẳng đứng.

Để nhận diện đúng loại thiết bị cho từng vị trí, có thể xem thêm bài so sánh Z-boom và xe cắt kéo. Nếu dự án đã xác định dải 20 m nhưng còn nhiều điểm thao tác khác nhau, bài ứng dụng thực tế của Z-boom 20 m giúp lập danh sách vật cản và vị trí đặt máy trước khi hỏi cấu hình.

Thông số kỹ thuật Haulotte HA20 RTJ hiện hành

Bảng dưới đây chuyển nguyên hệ số metric từ trang Haulotte exact model sang cách ghi tiếng Việt. Các giá trị cực đại là giới hạn trong điều kiện và đường bao do nhà sản xuất quy định; không nên ghép nhiều mốc cực đại thành một điểm làm việc giả định.

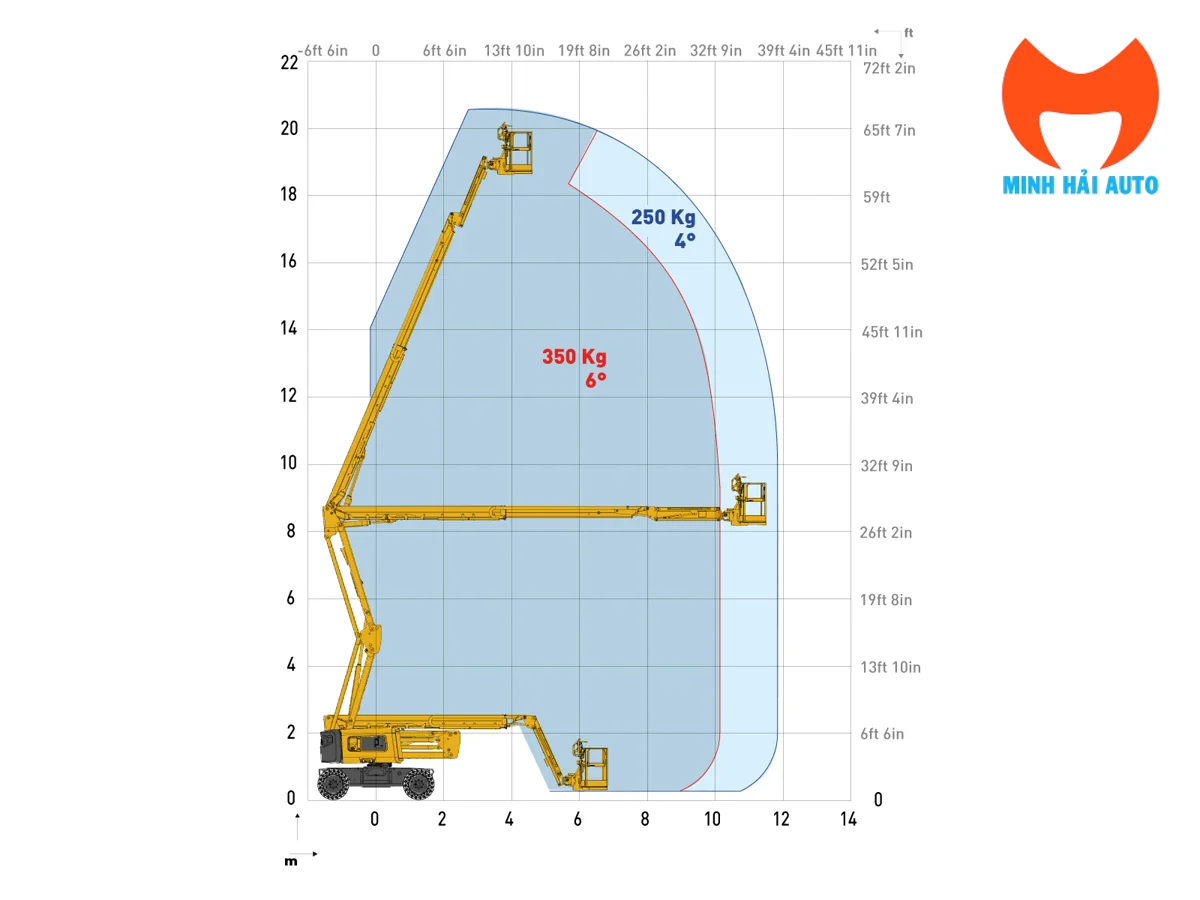

Cách đọc vùng làm việc 250 kg và tùy chọn 350 kg

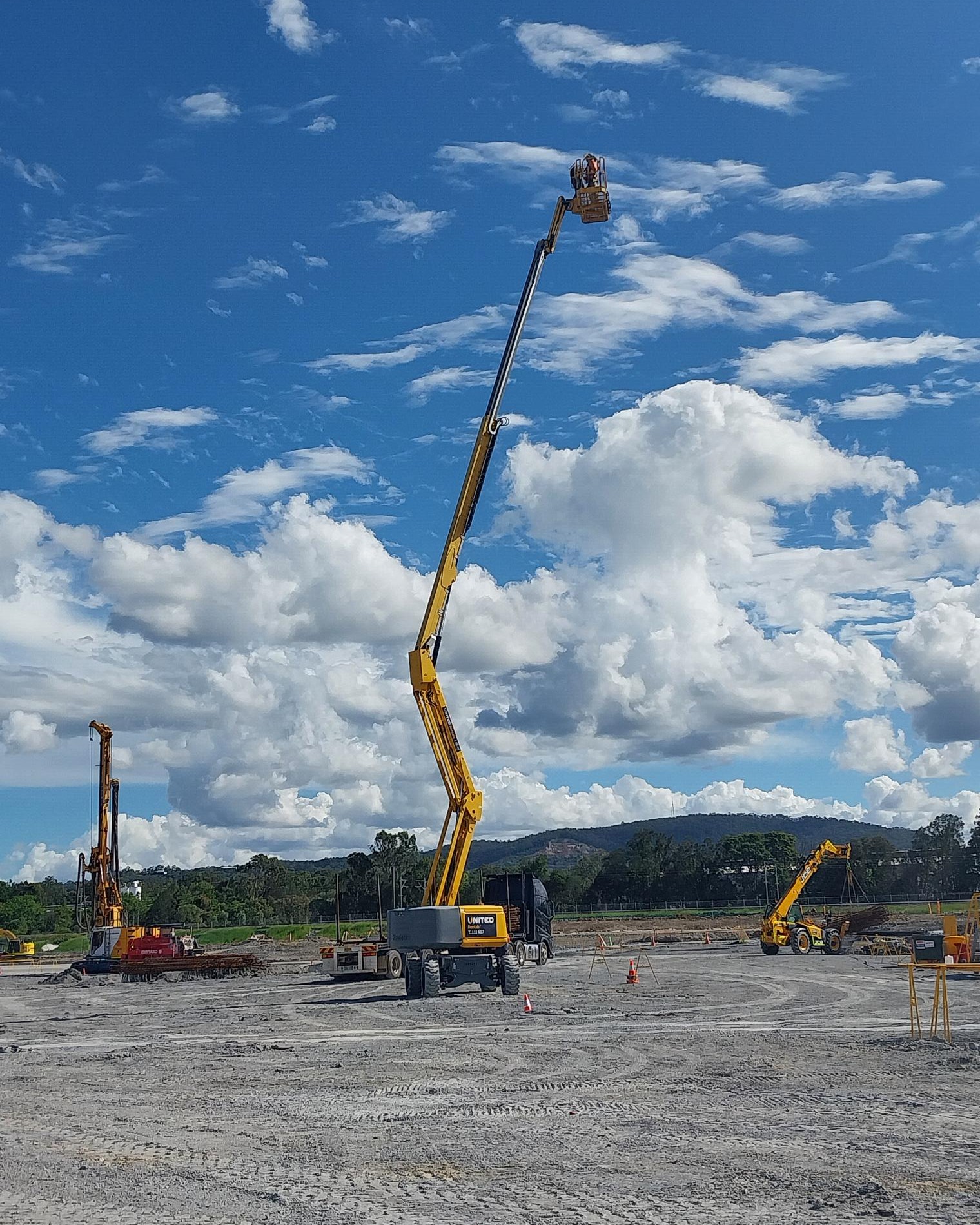

Hai con số 20,5 m và 11,9 m mô tả hai giới hạn khác nhau trên đường bao. Giỏ không đạt đồng thời chiều cao cực đại và tầm với ngang cực đại tại cùng một tư thế. Để kiểm một điểm thao tác, cần đo chiều cao và khoảng cách ngang từ vị trí dự kiến đặt tâm xe, rồi đặt cặp tọa độ đó lên biểu đồ.

Tải giỏ phải tính cả người và đồ mang theo

Mức 250 kg không chỉ là trọng lượng người vận hành. Dụng cụ điện, cáp, vật tư, thùng đồ, bộ gá và bất kỳ phụ kiện nào đi cùng trong giỏ đều phải được cộng vào tổng tải. Nếu công việc cần mang nhiều vật tư, nên lập bảng tải thực tế thay vì suy từ số người. Cách làm này cũng giúp quyết định có cần Extra Reach 350 kg hay nên tổ chức đưa vật tư bằng giải pháp khác.

Vùng 350 kg không thay thế vùng 250 kg

Extra Reach tăng tải danh định nhưng đường bao 350 kg hẹp hơn rõ rệt ở phía vươn ngang và vùng trên cao. Máy phải thực sự có tùy chọn này, hệ thống điều khiển phải nhận đúng cấu hình và điểm làm việc phải nằm trong vùng tương ứng. Không thể dùng vùng ngoài 250 kg cho một giỏ đang mang 350 kg chỉ vì cùng một model cơ sở.

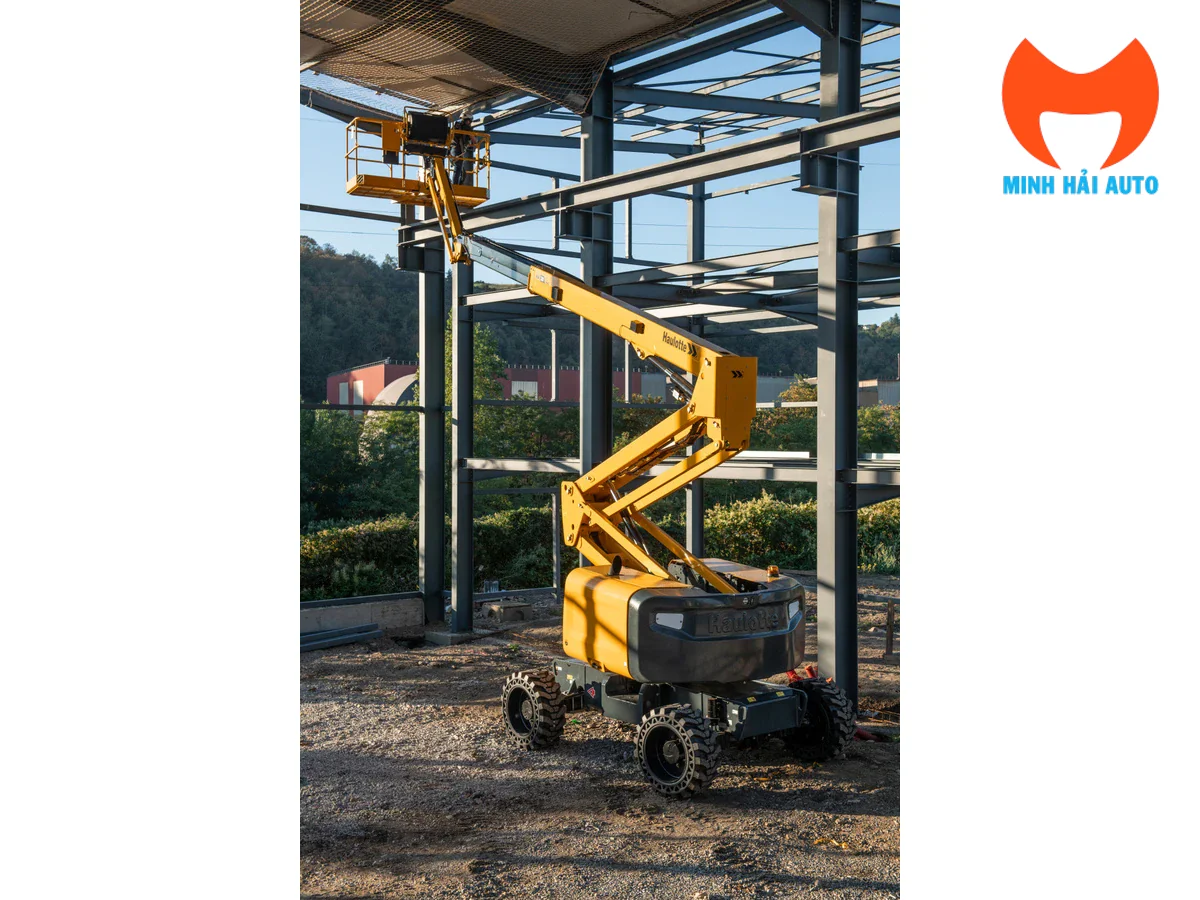

Chiều cao vượt vật cản 8,5 m giải quyết bài toán gì?

Mốc 8,5 m giúp đánh giá khả năng nâng khớp cần qua mái thấp, dầm, máy công nghiệp hoặc bồn rồi đưa giỏ sang phía bên kia. Khi dựng sơ đồ, vật cản cần có đủ chiều cao, bề rộng và khoảng lùi. Một con số chiều cao vật cản đơn lẻ chưa đủ để khẳng định xe tiếp cận được.

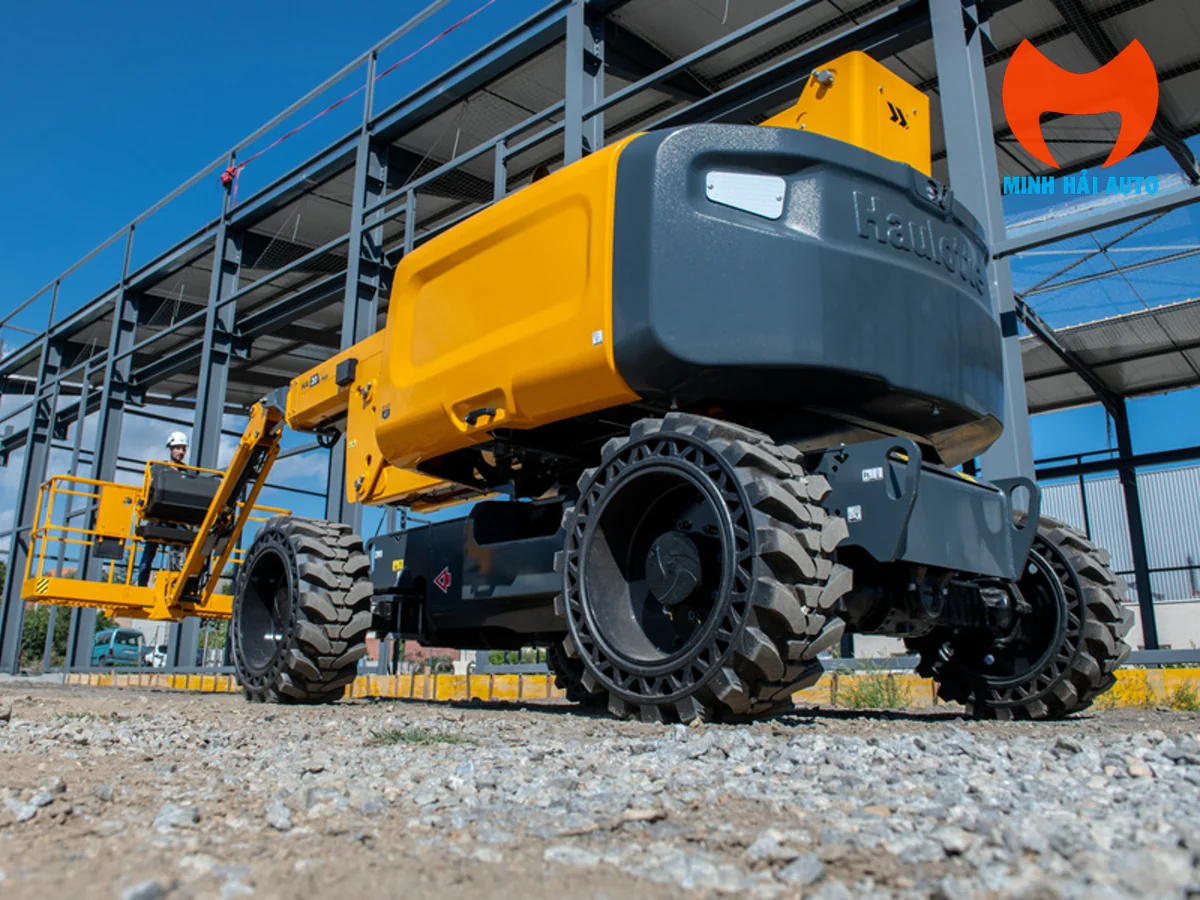

4WD / 2WS và điều kiện mặt bằng của HA20 RTJ

Cấu hình tiêu chuẩn sử dụng bốn bánh dẫn động và hai bánh lái. Hệ dẫn động này phục vụ việc di chuyển trên tuyến công trường phù hợp, còn bán kính quay ngoài 5,2 m quyết định khoảng trống cần có khi đổi hướng. Với lối đi có cột, hàng rào hoặc thiết bị hai bên, cần đo cả bán kính quay và vùng quét thân thay vì chỉ so bề rộng xe 2,43 m với bề rộng cổng.

• Khối lượng 9.180 kg: phải được đối chiếu với khả năng chịu tải của nền bê tông, ram dốc, nắp kỹ thuật, cầu tạm và phương tiện chở máy. Khối lượng toàn bộ không thay thế dữ liệu tải bánh hoặc áp lực nền của máy cụ thể.
• Khoảng sáng gầm tối thiểu 30 cm: hỗ trợ đi qua bề mặt công trường trong giới hạn cho phép, nhưng không phải cam kết xe vượt được rãnh, bậc hoặc đá nhô bất kỳ.
• Khả năng leo dốc 45%: là khả năng di chuyển trong điều kiện thử của hãng. Nó không đồng nghĩa được phép nâng giỏ trên dốc 45%; giới hạn nghiêng làm việc công bố là 4 độ, hoặc 6 độ khi có Extra Reach.
• Tốc độ gió tối đa 45 km/h: là mức định danh kỹ thuật, không phải lệnh cho phép tiếp tục làm việc. Kế hoạch an toàn vẫn phải tính gió giật, vật liệu có diện tích cản gió và quy định của công trường.
• Đuôi nhô 42 cm: phải được đưa vào vùng cấm khi quay toa, nhất là gần cột, tường, phương tiện và người đi bộ.

Trước ca, người phụ trách nên kiểm lốp, rò rỉ, cơ cấu cần, giỏ, cổng giỏ, điều khiển, dừng khẩn cấp, cảnh báo, khu vực bên dưới và tình trạng nền. Xem thêm nguyên tắc an toàn xe nâng người để chuẩn bị biểu mẫu kiểm tra phù hợp với quy trình tại đơn vị.

Trang bị tiêu chuẩn và tùy chọn cần ghi rõ

Danh sách trang bị là nơi HA20 RTJ tiêu chuẩn dễ bị mô tả lẫn với PRO nhất. Trang Haulotte hiện hành ghi rõ bản RTJ tiêu chuẩn dùng 4WD / 2WS. Cầu dao động, bốn bánh lái, quay toa 360 độ liên tục, Activ’Shield Bar tiêu chuẩn và Activ’Lighting System tiêu chuẩn đều được đánh dấu cho bản PRO.

Những hạng mục hãng liệt kê cho cấu hình tiêu chuẩn

• Haulotte Stop Emission System và màn hình chẩn đoán Haulotte Activ’Screen.
• Bốn bánh dẫn động, hai bánh lái và vi sai hạn chế trượt thường trực.
• Chuyển động đồng thời, điều khiển tỷ lệ và giỏ tiêu chuẩn dạng mô-đun.
• Khay động cơ có thể xoay ra ngoài để tiếp cận khi bảo dưỡng.
• Truy cập cổng MyHaulotte và đầu nối telematics universal.
• Hệ điện 12 V, đèn xoay cảnh báo và nắp bảo vệ hộp điều khiển trên.

Tùy chọn phải xuất hiện trong báo giá nếu được chọn

Haulotte liệt kê Extra Reach 350 kg, máy phát thủy lực 3,5 / 6 / 9 kW, cổng USB, giỏ lớn 2,44 x 0,91 m, cửa giỏ mở ngang, đường khí lên giỏ, gói thời tiết lạnh, bộ lắp kính, đèn chớp, thuê bao Sherpal và lốp không để vết. Sự có mặt của một tùy chọn ảnh hưởng đến công việc, khối lượng, vùng tải hoặc cách bảo dưỡng, vì vậy tên tùy chọn nên được ghi cụ thể trong cấu hình chào và biên bản bàn giao.

So sánh HA20 RTJ, HA20 RTJ PRO và HA20 E / E PRO

Các model cùng mốc 20,5 m có thể trông giống nhau ở biểu đồ vùng làm việc nhưng khác đáng kể về nguồn động lực, hệ thống lái, bán kính quay và khối lượng. Chọn bản tiêu chuẩn hợp lý khi mặt bằng đủ thoáng và không cần trang bị PRO; chọn theo model đắt hơn chỉ vì chữ PRO có thể làm tăng chi phí mà không tạo thêm chiều cao hoặc tầm với.

Nếu mặt bằng chật là biến số quan trọng, xem Product Haulotte HA20 RTJ PRO để đối chiếu 4WS, bán kính quay 3,7 m và quay toa liên tục. Nếu dự án giới hạn khí thải tại chỗ, xem Haulotte HA20 E / HA20 E PRO để tính phương án sạc và ca làm việc.

Checklist trước khi nhận báo giá HA20 RTJ
