ZA20J dành cho công việc ngoài trời cần đưa giỏ lên cao, vươn ngang và vượt qua mái, kết cấu hoặc thiết bị nằm giữa máy và điểm làm việc.
Thông số được đối chiếu theo catalogue chính hãng Zoomlion ZA20J cập nhật tháng 1/2025. Cấu hình khí thải, lốp và tùy chọn của máy giao thực tế được chốt theo tem máy và báo giá.
Điểm cần kiểm trước không phải chỉ là “xe khoảng 22 m”, mà là điểm làm việc nằm cao bao nhiêu, cách vị trí đứng máy bao xa và có vật cản ở giữa hay không. Ba dữ liệu này quyết định ZA20J có tiếp cận được đúng vị trí với tải người, dụng cụ dự kiến hay không.

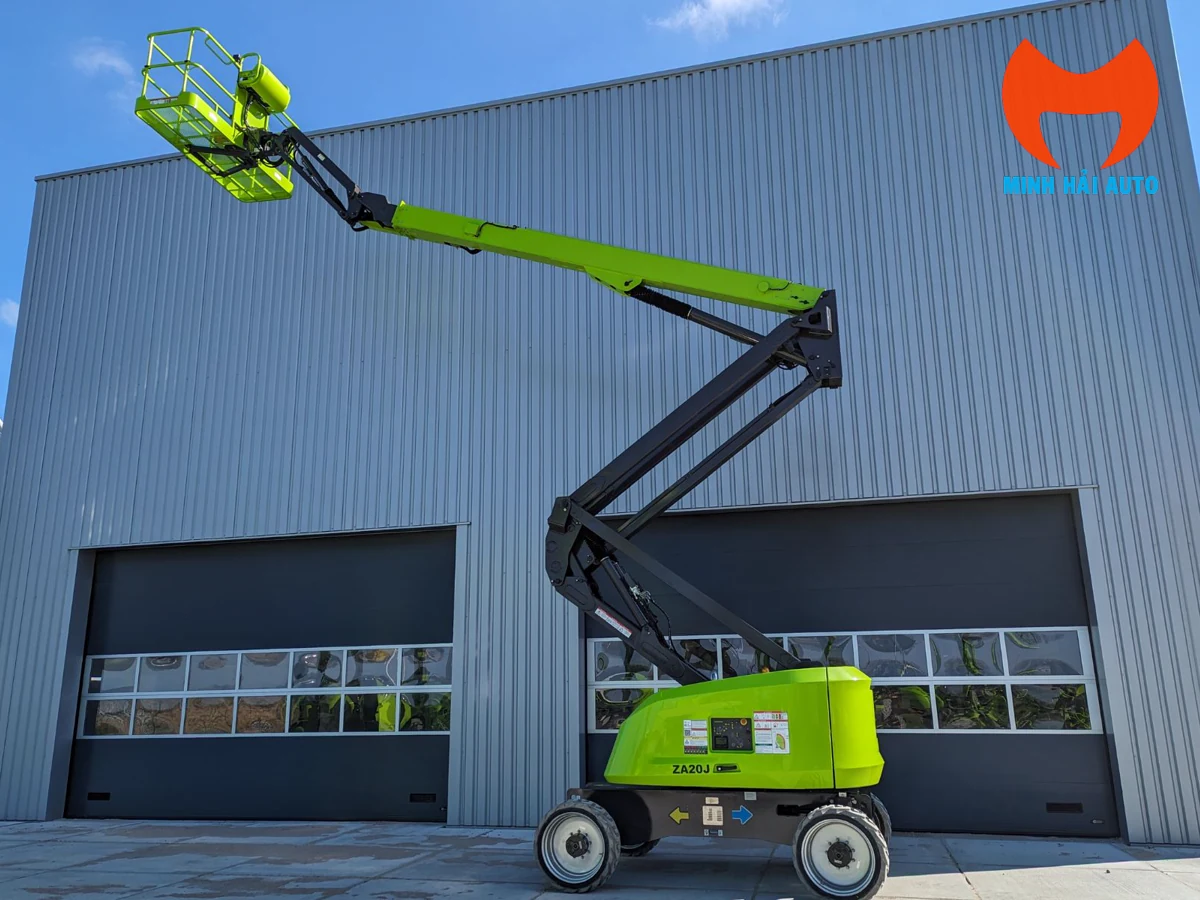

Khoảng vượt chướng ngại 8,25 m là dữ liệu đáng chú ý của ZA20J. Kết hợp với tầm với ngang 12,3 m, cơ cấu Z-Boom cho phép bố trí máy bên ngoài vùng thiết bị, mái che hoặc kết cấu cản đường rồi đưa giỏ tới vị trí làm việc. Tuy nhiên, 21,38 m, 12,3 m và tải 360 kg là các giới hạn riêng theo vùng làm việc; không được cộng chúng thành một tư thế đạt đồng thời. Minh Hải Auto đối chiếu điểm cao, khoảng cách ngang và tải giỏ trên biểu đồ của đúng cấu hình trước khi đề xuất máy.
ZA20J phù hợp công việc nào?
Zoomlion ZA20J là xe nâng người tự hành cần khớp gập dùng động cơ diesel. Máy phù hợp với công trường xây dựng, lắp dựng kết cấu, bảo trì nhà xưởng, hệ thống cơ điện, biển bảng hoặc mặt dựng khi người vận hành phải tiếp cận điểm cao nhưng không thể đặt máy ngay bên dưới.
So với xe cắt kéo, ZA20J không chỉ nâng thẳng đứng. Cần gập có thể nâng qua một vật cản rồi vươn giỏ sang phía bên kia. Đây là lợi thế khi phía dưới điểm làm việc có bồn, máy móc, mái che, dải cây xanh hoặc khu vực cần giữ khoảng cách.
- Phù hợp khi: công việc cần cả chiều cao và khoảng tiếp cận ngang, mặt bằng ngoài trời cho phép máy tự hành.
- Cần cân nhắc khi: lối vào hẹp hơn kích thước máy, nền yếu hoặc khu vực quay đầu không đủ bán kính.
- Không phù hợp khi: công việc chỉ nâng thẳng đứng trong lối rất hẹp, yêu cầu vận hành không phát thải tại chỗ hoặc nền không chịu được máy 10.000 kg.
Hiểu đúng vùng làm việc 21,38 m, 12,3 m và tải giỏ
Chiều cao làm việc 21,38 m được tính ở vị trí cao nhất; chiều cao sàn giỏ là 19,38 m. Tầm với ngang 12,3 m là khoảng tiếp cận ngang cực đại ở một vùng khác của biểu đồ. Vì vậy, khảo sát không thể chỉ lấy chiều cao công trình rồi chọn xe. Cần đo thêm khoảng cách từ vị trí có thể đặt máy tới điểm thao tác.
Catalogue công bố tải giỏ kép 250/360 kg. Mức 360 kg giúp mang thêm người hoặc dụng cụ trong vùng cho phép, nhưng không phải tải dùng ở mọi vị trí của cần. Khi tổng khối lượng người, dụng cụ và vật tư vượt 250 kg, phải đối chiếu đúng vùng tải 360 kg và các giới hạn trên màn hình điều khiển của máy.
Lưu ý khi đo hiện trường: ghi chiều cao điểm thao tác, khoảng cách ngang từ vị trí đứng máy, chiều cao vật cản và tổng tải người cùng dụng cụ. Không dùng ba giá trị cực đại riêng lẻ để kết luận máy đạt một tư thế cụ thể.
Thông số kỹ thuật Zoomlion ZA20J
| Hạng mục | Giá trị |
|---|---|
| Model | ZOOMLION ZA20J |
| Loại máy | Xe nâng người tự hành cần khớp gập địa hình |
| Loại nhiên liệu | Diesel |
| Chiều cao làm việc | 21,38 m |
| Chiều cao sàn giỏ | 19,38 m |
| Tầm với ngang | 12,3 m |
| Chiều cao vượt chướng ngại | 8,25 m |
| Tải trọng giỏ | 250/360 kg, theo vùng làm việc |
| Kích thước giỏ theo cấu hình | Dài 2,44 hoặc 1,83 m; rộng 0,91 hoặc 0,76 m |
| Kích thước thu gọn | Dài 8,82 × rộng 2,46 × cao 2,52 m |
| Chiều dài tay giỏ | 1,53 m |
| Chiều dài cơ sở | 2,52 m |
| Khoảng sáng gầm | 0,42 m |
| Tốc độ di chuyển tối đa | 6,1 km/h khi máy ở trạng thái di chuyển theo điều kiện hãng |
| Khả năng leo dốc | 45% (24°) khi di chuyển theo điều kiện hãng |
| Biên độ dao động cầu | 0,2 m |
| Bán kính quay trong/ngoài | 2,51/5,47 m |
| Quay toa | 360° liên tục; đuôi văng 0,4 m |
| Xoay giỏ | ±90° |
| Tốc độ gió tối đa | 12,5 m/s |
| Động cơ | Kubota V2403; công suất và cấu hình khí thải chốt theo tem máy |
| Dung tích thùng nhiên liệu | 150 L |
| Dung tích hệ thống/thùng dầu thủy lực | 160/75 L |
| Lốp | 33×12/D610, loại foam-filled theo catalogue |
| Khối lượng toàn bộ | 10.000 kg |
| Nguồn đối chiếu | Catalogue chính hãng Zoomlion ZA20J cập nhật tháng 1/2025 và trang exact model của Zoomlion Access |
Bảng trên giúp sàng lọc sơ bộ khả năng đưa máy vào công trường và tiếp cận vị trí làm việc. Kết luận cuối cần dựa trên biểu đồ vùng làm việc, tải giỏ thực tế, độ phẳng và sức chịu tải của nền. Riêng các số 21,38 m, 12,3 m và 360 kg không mô tả cùng một tư thế vận hành.
Vì sao các thông số này quan trọng?
Lối vào và không gian quay đầu

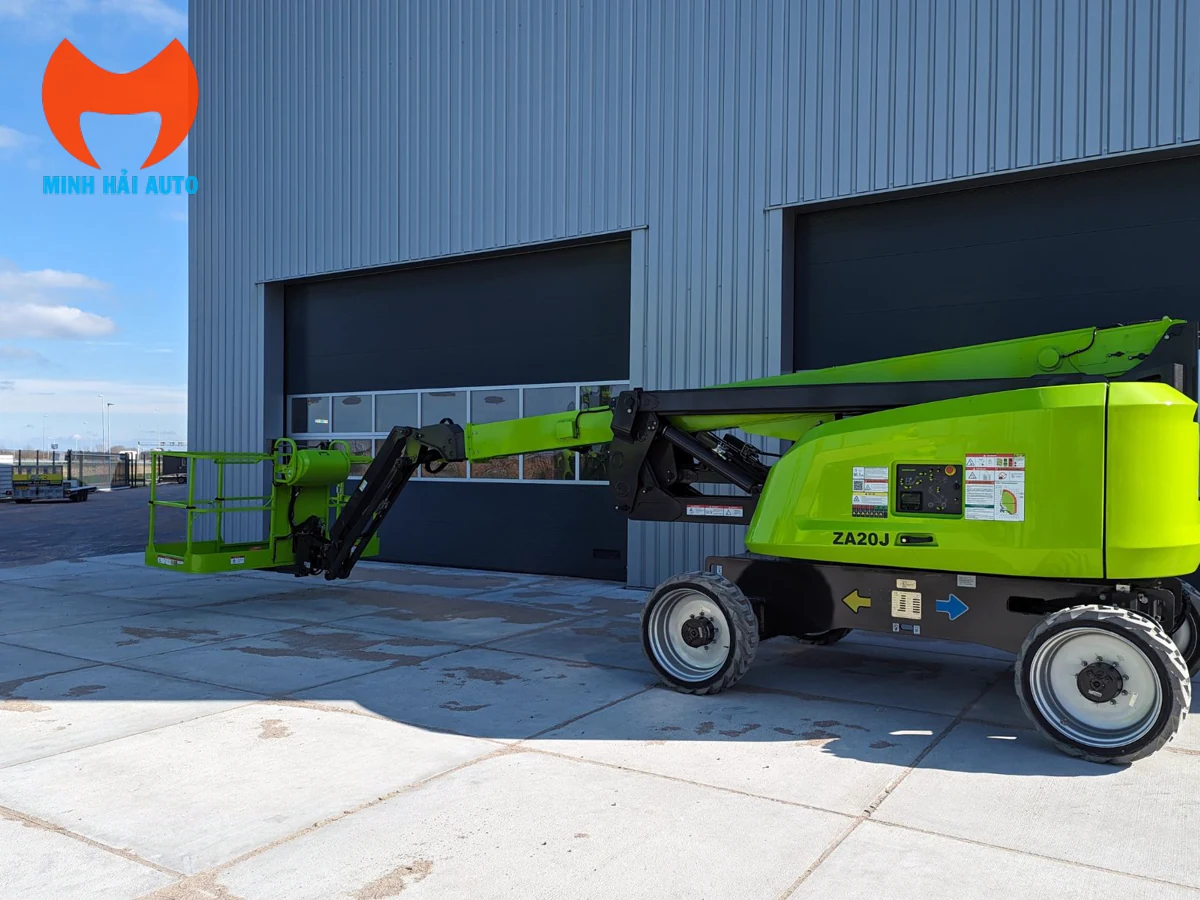

Máy rộng 2,46 m khi thu gọn và có bán kính quay ngoài 5,47 m. Lối vào cần đủ rộng, nhưng chỉ đo chiều rộng là chưa đủ: góc cua, cổng, cột, bó vỉa và vị trí quay đầu có thể khiến máy không thể tiếp cận điểm đặt dù đoạn đường thẳng vẫn vừa thân xe.
Nền chịu tải và điều kiện địa hình
Khối lượng 10.000 kg đòi hỏi kiểm tra nền tại toàn bộ tuyến di chuyển và vị trí làm việc. Khoảng sáng gầm 0,42 m cùng khả năng leo dốc 45% hỗ trợ di chuyển địa hình, nhưng không biến nền yếu, trơn hoặc nghiêng thành vị trí nâng an toàn. Trước khi nâng, máy phải được đặt trong điều kiện nền và độ nghiêng mà hướng dẫn đúng model cho phép.
Khoảng trống khi quay toa
Toa quay liên tục 360° có đuôi văng 0,4 m. Khoảng trống quanh thân máy phải tính cả phần đuôi, quỹ đạo cần, giỏ và người làm việc; vùng này cần tách khỏi kết cấu, đường điện và nơi có người hoặc phương tiện qua lại.
Cần kiểm tra ZA20J có tới đúng vị trí làm việc? Quý khách gửi chiều cao điểm thao tác, khoảng cách ngang, kích thước lối vào, tình trạng nền và tổng tải người cùng dụng cụ. Minh Hải Auto dùng các dữ liệu này để đối chiếu cấu hình trước khi lập báo giá. Hotline/Zalo: 033.204.6292.
Trang bị tiêu chuẩn và tùy chọn cần chốt
Catalogue chính hãng liệt kê các hạng mục tiêu chuẩn phục vụ điều khiển và an toàn. Khi nhận báo giá, Quý khách nên đối chiếu từng hạng mục trên đúng máy thay vì hiểu danh sách chung là cấu hình giống nhau ở mọi thị trường.
- Còi, đèn cảnh báo nhấp nháy và cảnh báo chuyển động.
- Điều khiển tỷ lệ, hệ thống cân bằng giỏ tự động và cửa giỏ tự đóng.
- Dừng khẩn cấp, hạ khẩn cấp, bảo vệ quá nghiêng và cảm biến tải.
- Cầu dao động, màn hình LED 4,3 inch và hệ thống chẩn đoán trên máy.
- Khoang động cơ dạng mở xoay để tiếp cận khi bảo dưỡng.
Đèn làm việc trên giỏ, thiết bị chống va chạm và nguồn AC tại giỏ nằm trong nhóm tùy chọn của catalogue. Hạng mục nào cần có phải được ghi rõ trong báo giá.
Tự kiểm tra nhu cầu trước khi yêu cầu báo giá
Nếu có mái, thiết bị hoặc kết cấu nằm giữa máy và vị trí thao tác, ghi chiều cao vật cản cùng khoảng cách ngang. Nếu chỉ nâng thẳng trong lối hẹp, xe cắt kéo có thể là phương án gọn hơn.
Cộng người, dụng cụ và vật tư mang theo. Khi tổng tải cao hơn 250 kg, cần kiểm tra vùng 360 kg trên biểu đồ làm việc thay vì mặc định máy giữ 360 kg ở mọi vị trí.
Đối chiếu bề rộng 2,46 m, chiều cao thu gọn 2,52 m, chiều dài 8,82 m và bán kính quay ngoài 5,47 m với cổng, đường nội bộ và vị trí quay đầu.
Kiểm tra sàn, nắp hố ga, nền đắp, khu vực sát taluy và toàn bộ tuyến di chuyển. Khả năng leo dốc không thay thế việc đánh giá nền và điều kiện đặt máy trước khi nâng.
Nếu công việc nằm trong nhà, khu vực kín hoặc yêu cầu không phát thải tại chỗ, nên đối chiếu ZA20JE hoặc ZA20JERT-Li thay vì chọn ZA20J diesel theo chiều cao đơn thuần.
Những ứng dụng phù hợp
ZA20J phù hợp với lắp dựng và bảo trì kết cấu thép, hệ thống cơ điện ngoài trời, mặt dựng, mái nhà xưởng, đèn chiếu sáng, biển bảng và các vị trí cần tiếp cận quanh thiết bị đang chiếm mặt bằng phía dưới. Cần khớp gập hữu ích khi người vận hành phải thay đổi cả cao độ lẫn khoảng cách ngang trong cùng khu vực.
Đối với cắt tỉa cây, công việc gần đường điện hoặc khu vực có giao thông, việc chọn máy chỉ là một phần của phương án. Đơn vị sử dụng vẫn phải tổ chức vùng cấm, đánh giá nguy cơ, giữ khoảng cách an toàn và tuân thủ hướng dẫn vận hành của nhà sản xuất.
Giới hạn cần biết trước khi chọn
Chiều cao 21,38 m, tầm với 12,3 m và tải 360 kg nằm ở các điều kiện khác nhau trên vùng làm việc. Điểm thao tác cụ thể phải được kiểm bằng biểu đồ của ZA20J.
Không vận hành vượt giới hạn của nhà sản xuất. Gió giật, hiệu ứng giữa công trình, tấm vật liệu trên giỏ và điều kiện thời tiết có thể yêu cầu dừng sớm hơn.
Mức 45% mô tả khả năng di chuyển theo điều kiện hãng. Điều kiện đặt máy trước khi nâng phải tuân theo hướng dẫn đúng model và cảnh báo nghiêng trên máy.
Động cơ catalogue là Kubota V2403, nhưng công suất, mức khí thải, kích thước giỏ và tùy chọn cần được khóa theo tem máy, serial và hạng mục ghi trong báo giá.
Báo giá và chính sách bảo hành
Giá ZA20J phụ thuộc cấu hình, lô máy, phụ kiện, địa điểm giao nhận và phạm vi dịch vụ. Minh Hải Auto không niêm yết một mức giá chung khi các điều kiện này chưa được xác nhận. Báo giá sẽ ghi rõ model, trang bị, điều kiện giao nhận và những hạng mục đi kèm.
Máy mới được áp dụng bảo hành 12 tháng; giới hạn giờ vận hành nếu có được xác nhận theo chính sách của đúng model và hợp đồng. Không áp mốc bảo hành theo kilômét cho xe nâng người tự hành.
Khách hàng có nhu cầu có thể đăng ký gia hạn thêm 12 tháng bảo hành với chi phí tham chiếu khoảng 5% giá trị xe. Phạm vi bảo hành, giới hạn giờ vận hành và điều kiện loại trừ được xác nhận trong báo giá hoặc phụ lục bảo hành.
Xem thêm theo nhu cầu lựa chọn
Câu hỏi mua hàng về Zoomlion ZA20J
ZA20J có nâng 360 kg ở độ cao 21,38 m không?
Không nên hiểu như vậy. Catalogue công bố tải kép 250/360 kg và các giới hạn theo vùng làm việc. Khả năng mang 360 kg tại một điểm cụ thể phải được kiểm trên biểu đồ tải, cùng chiều cao và khoảng cách ngang yêu cầu.
Chiều cao làm việc 21,38 m khác gì chiều cao sàn giỏ 19,38 m?
Chiều cao sàn giỏ là vị trí tối đa của mặt sàn. Chiều cao làm việc 21,38 m là mốc nhà sản xuất dùng để mô tả tầm thao tác của người trên giỏ. Khi khảo sát, vẫn cần đo đúng vị trí tay người phải tiếp cận.
Máy có phù hợp làm việc trong nhà xưởng không?
ZA20J dùng động cơ diesel nên cần đánh giá thông gió, tiếng ồn, nền và quy định của nhà xưởng. Với khu vực kín hoặc yêu cầu không phát thải tại chỗ, ZA20JE hoặc ZA20JERT-Li thường phù hợp hơn.
Cần cung cấp gì để nhận báo giá đúng cấu hình?
Quý khách nên gửi chiều cao và khoảng cách ngang của điểm làm việc, chiều cao vật cản, kích thước lối vào, điều kiện nền, tổng tải người và dụng cụ, địa điểm giao máy cùng các phụ kiện cần có.
ZA20J có thể nâng người khi máy đang ở trên dốc 45% không?
Không. Mức 45% là khả năng leo dốc khi di chuyển theo điều kiện nhà sản xuất. Việc nâng chỉ thực hiện khi máy được đặt theo điều kiện nền, độ nghiêng và cảnh báo của hướng dẫn vận hành đúng model.
Bảo hành ZA20J được tính theo kilômét hay giờ vận hành?
Xe nâng người tự hành không dùng mốc 20.000 km. Máy mới được áp dụng bảo hành 12 tháng; giới hạn giờ vận hành nếu có sẽ được xác nhận theo chính sách của đúng model và hợp đồng.
