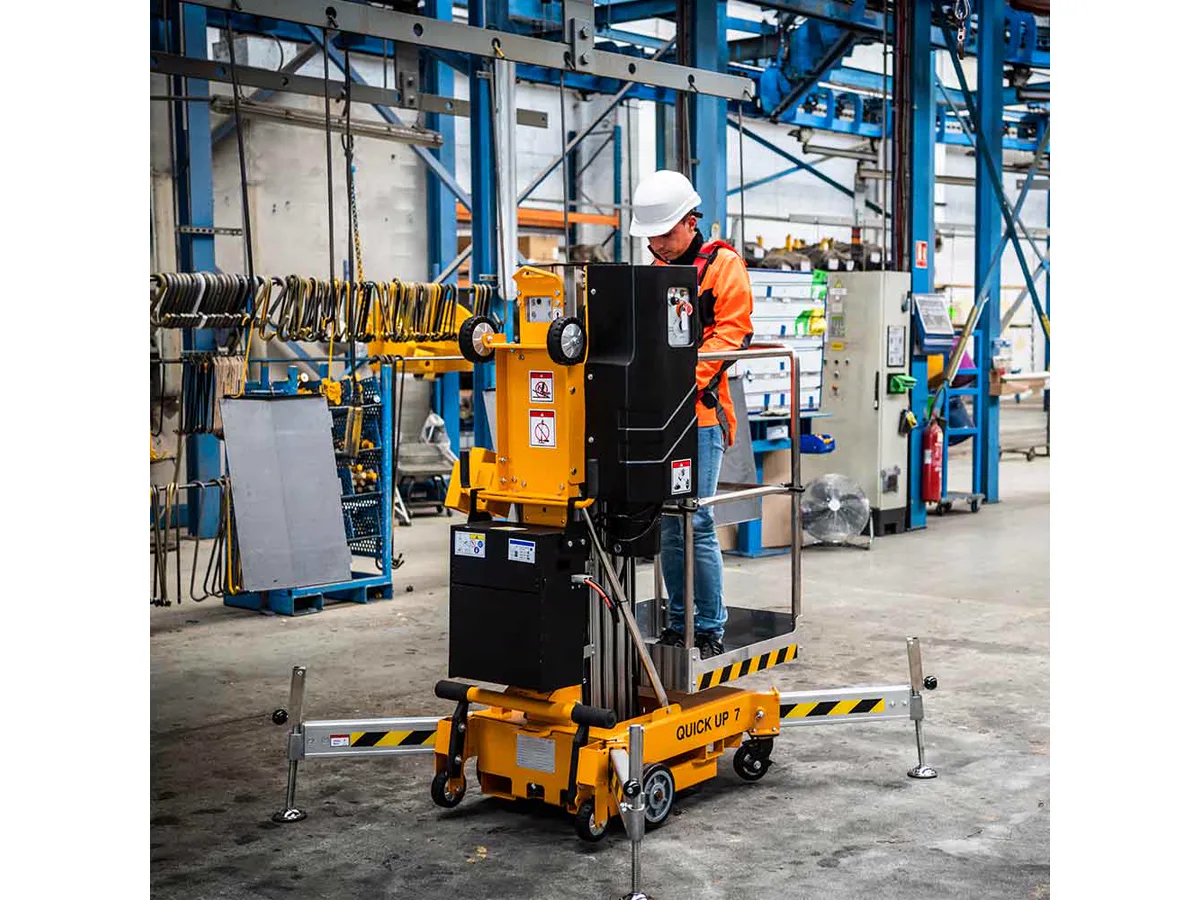

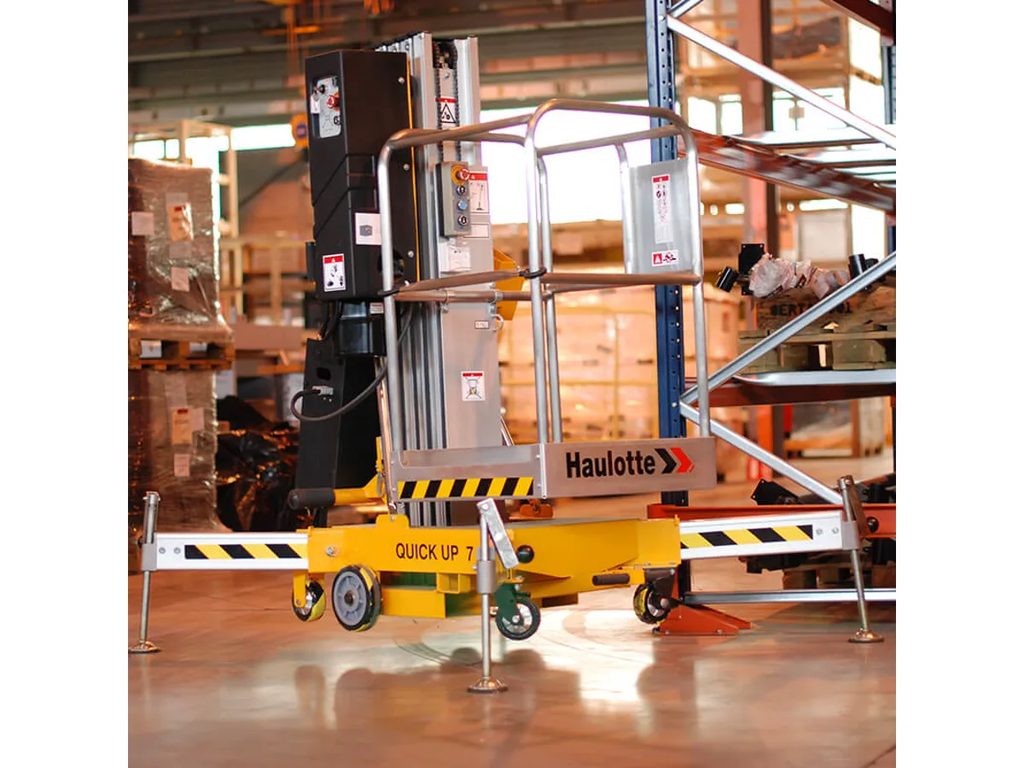

Haulotte QUICK-UP 7 đẩy tay, chiều cao làm việc 6,7 m
QUICK-UP 7 là xe nâng người trục rút thẳng đứng, không tự hành, dành cho các điểm bảo trì và lắp đặt trong nhà cần thiết bị gọn khi đi qua lối hẹp. Máy có tải sàn 200 kg, chiều rộng thu gọn 0,80 m và hai lựa chọn nguồn AC hoặc DC.
Thông số trên trang được đối chiếu theo tài liệu Haulotte QUICK-UP revision 09/2011. Cần kiểm tra tem, số sê-ri và tài liệu đi kèm từng máy vì tài liệu revision 08/2009 có bản ghi chiều cao làm việc 6,5 m.
Điểm quyết định không chỉ là máy rộng 0,80 m. Lối di chuyển phải đủ cho kích thước thu gọn, còn vị trí làm việc phải có vùng nền bằng và chắc tối thiểu theo kích thước đặt chân chống 1,75 × 1,55 m.
Haulotte QUICK-UP 7 phù hợp công việc nào?

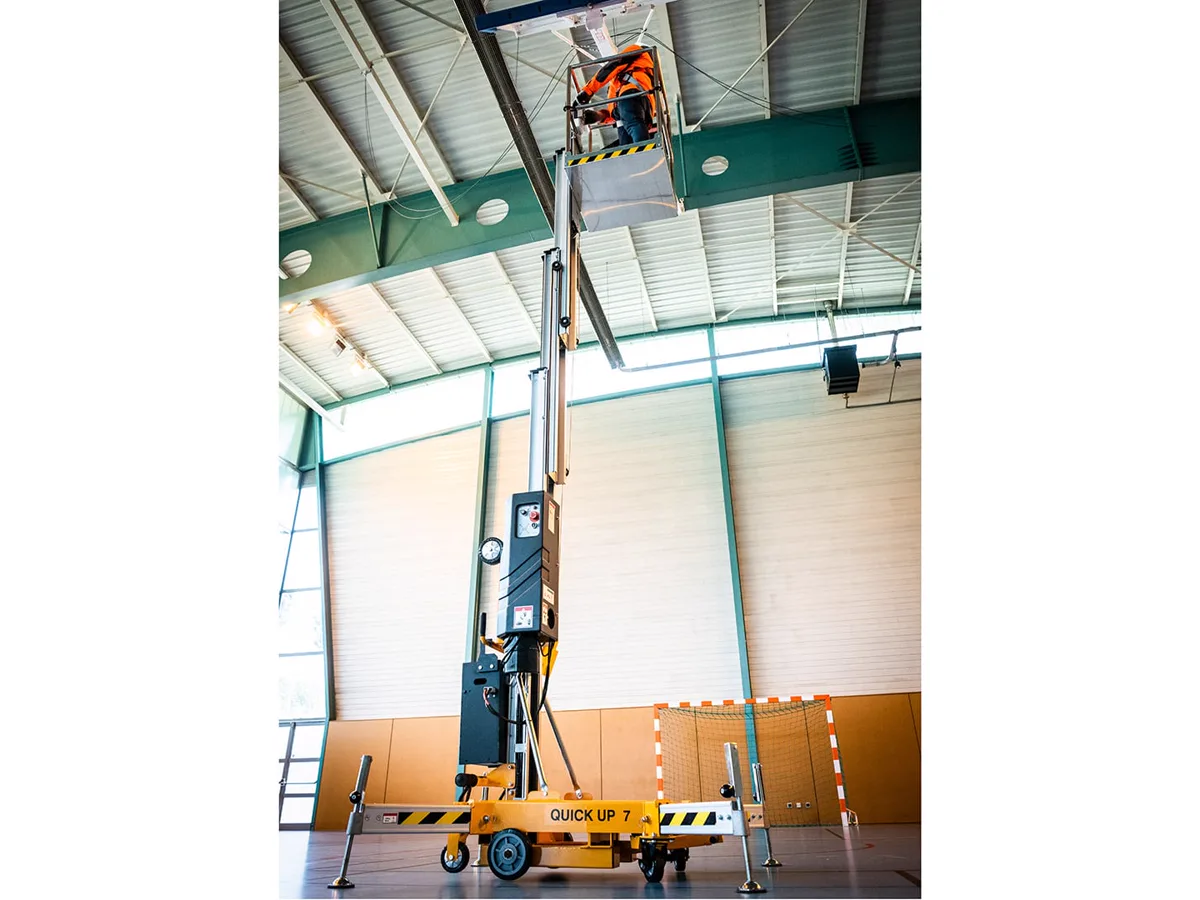

Thiết bị phù hợp các công việc theo phương thẳng đứng trong nhà như bảo trì hệ thống điện, đèn, điều hòa, biển chỉ dẫn hoặc hạng mục trần. Bánh không để lại vết và thân máy gọn giúp giảm bất tiện khi đi qua hành lang, cửa hoặc thang hàng, nhưng kích thước thông thủy vẫn phải được đo tại công trình.
Nên chọn khi
- Điểm thao tác nằm gần trục nâng và không cần vươn ngang qua vật cản.
- Mặt nền bằng, chắc, chịu được khối lượng máy cùng người và dụng cụ.
- Có đủ chỗ để mở chân chống 1,75 × 1,55 m tại vị trí làm việc.

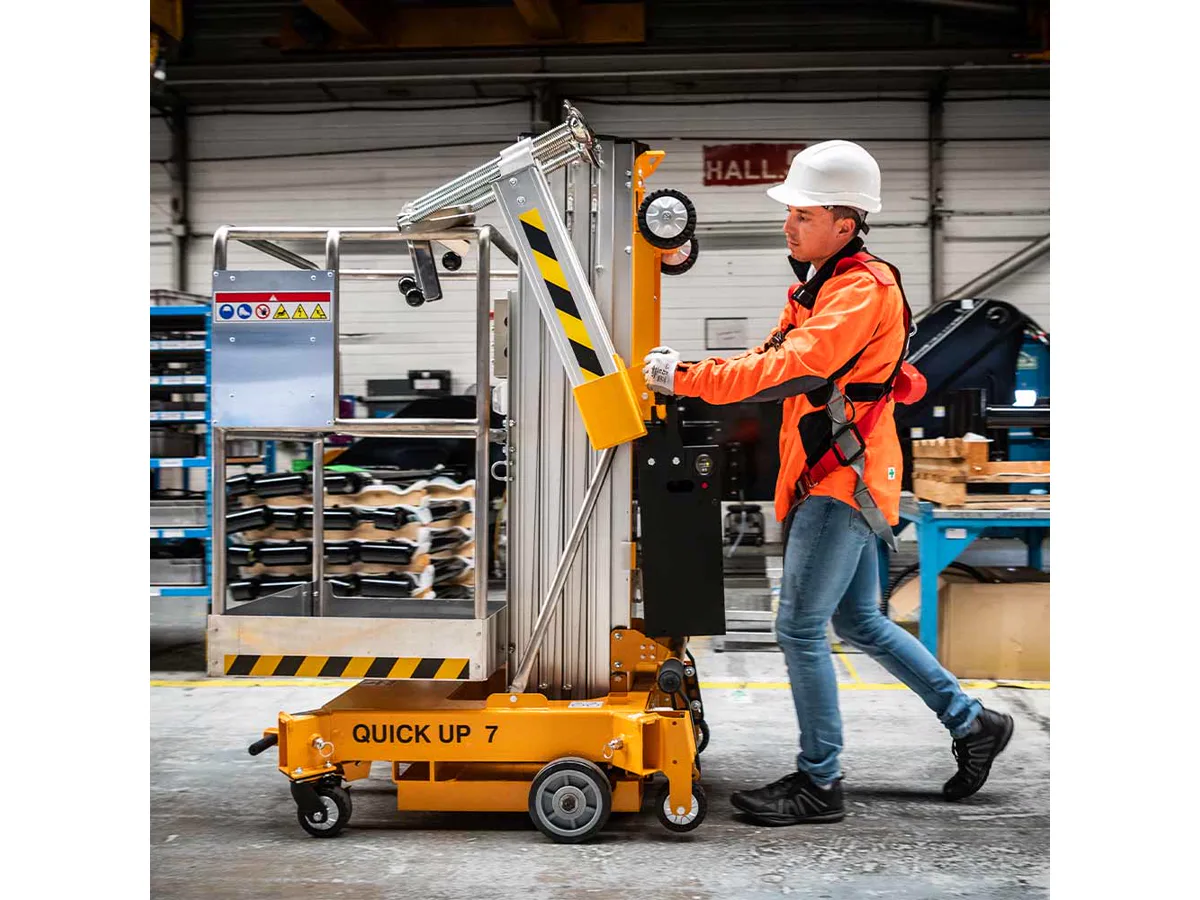

- Cần thiết bị gọn để đẩy thủ công giữa các khu vực trong nhà.
Nên chuyển sang loại xe khác khi
Nếu công việc cần xe tự di chuyển, thao tác trên nền xấu hoặc vươn ngang qua máy móc, QUICK-UP 7 không phải lựa chọn phù hợp. Có thể xem Haulotte OPTIMUM 8 tự hành hoặc tham khảo cách chọn xe cần gấp và xe cắt kéo.
Điểm dễ bỏ sót: bản AC nặng 315 kg, còn bản DC nặng 357 kg. Chênh lệch 42 kg cần được tính vào phương án vận chuyển và tải sàn. Vì vậy báo giá chỉ nên chốt sau khi đã xác nhận nguồn điện, đường tiếp cận và vị trí đặt bốn chân chống.
Thông số kỹ thuật Haulotte QUICK-UP 7
| Hạng mục | QUICK-UP 7 |
|---|---|
| Kiểu thiết bị | Trục rút thẳng đứng, đẩy tay, không tự hành |
| Chiều cao làm việc | 6,7 m |
| Chiều cao sàn | 4,7 m |
| Tải trọng sàn | 200 kg |
| Kích thước sàn | 0,68 × 0,66 m |
| Chiều dài thu gọn | 1,22 m |
| Chiều rộng thu gọn | 0,80 m |
| Chiều cao thu gọn | 1,78 m |
| Chiều dài vùng đặt chân chống | 1,75 m |
| Chiều rộng vùng đặt chân chống | 1,55 m |
| Bản AC | 110 hoặc 230 V; khối lượng 315 kg |
| Bản DC | 12 V; khối lượng 357 kg |
| Bánh xe | Loại không để lại vết |
Lưu ý về phiên bản tài liệu: nội dung dùng mức 6,7 m theo revision 09/2011. Nếu tem hoặc tài liệu theo số sê-ri ghi 6,5 m, phải ưu tiên dữ liệu đi kèm đúng máy. Không cộng gộp cấu hình AC và DC thành một cấu hình duy nhất.
Ba điểm cần hiểu đúng trước khi chọn
6,7 m là chiều cao làm việc, sàn nâng cao 4,7 m
Hai số này phục vụ hai cách kiểm tra khác nhau. Chiều cao làm việc giúp đối chiếu vị trí tay thao tác; chiều cao sàn cho biết cao độ tối đa của mặt sàn đứng. Khi đo công trình, nên ghi rõ cao độ điểm cần chạm tới thay vì chỉ nói “công việc khoảng 7 m”.
0,80 m khi thu gọn không phải diện tích vận hành

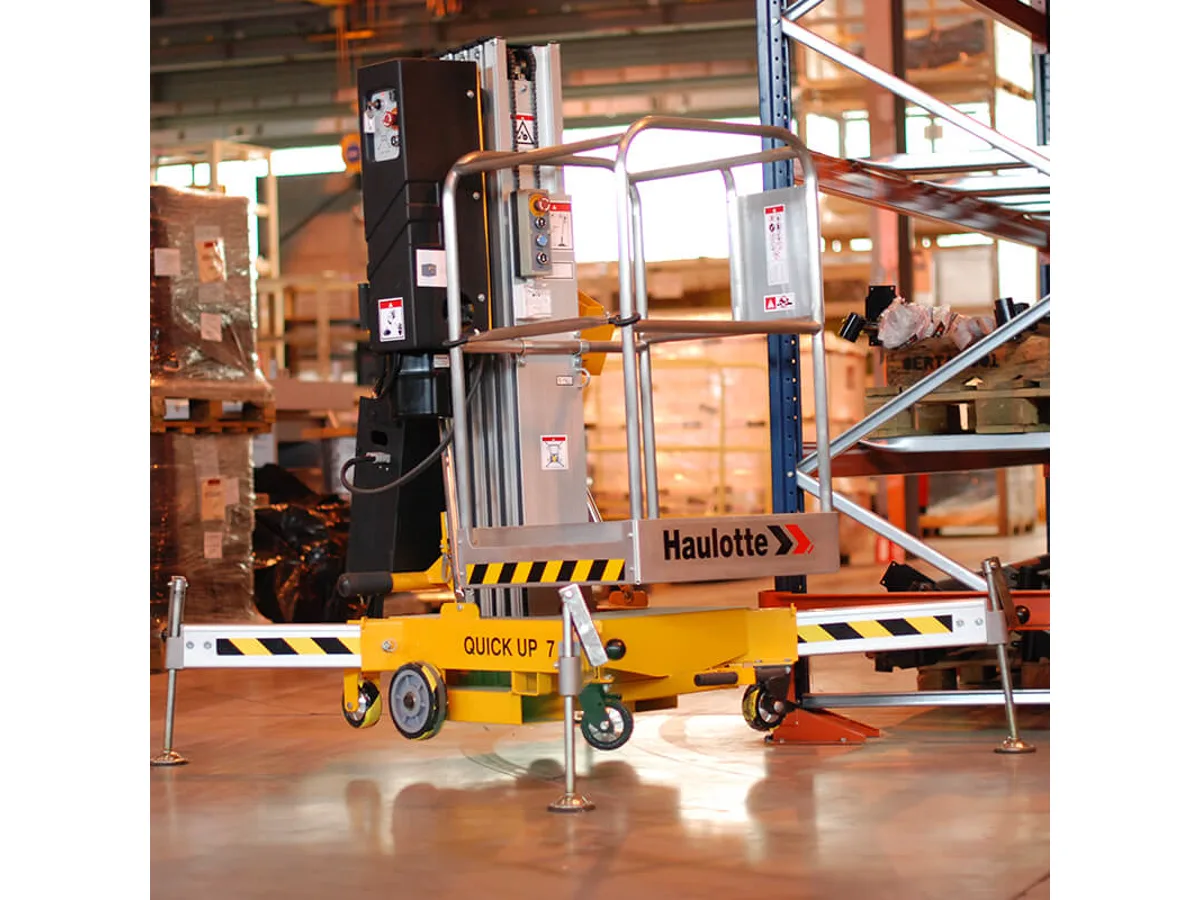

Chiều rộng 0,80 m hữu ích khi đánh giá lối đi. Khi làm việc, bốn chân chống tạo vùng đặt máy 1,75 × 1,55 m. Cần cộng thêm khoảng trống thao tác phù hợp với hiện trường, không kê chân chống sát mép sàn hoặc vật cản.
Khối lượng thay đổi theo nguồn điện
Bản AC nặng 315 kg; bản DC nặng 357 kg. Số này ảnh hưởng trực tiếp đến phương án đưa máy qua sàn nâng, thang hàng, xe vận chuyển và khu vực có giới hạn tải trọng.
Chọn QUICK-UP 7 bản AC hay DC?
| Cấu hình | Nguồn | Khối lượng | Tình huống phù hợp |
|---|---|---|---|
| AC | 110 hoặc 230 V | 315 kg | Điểm làm việc có nguồn điện phù hợp và muốn giảm khối lượng vận chuyển. |
| DC | 12 V | 357 kg | Cần làm việc không phụ thuộc ổ cắm tại vị trí thao tác; tình trạng bình và bộ sạc phải được kiểm tra riêng. |
Thời lượng làm việc của bản DC phụ thuộc tình trạng bình, chu kỳ nâng hạ, nhiệt độ và lịch sử sử dụng. Vì chưa có biên bản thử đúng máy, trang này không công bố một số giờ vận hành cố định.
Trang bị theo tài liệu Haulotte
- Điều khiển bằng nút nhấn và nút dừng khẩn cấp.
- Van hạ sàn thủ công khi khẩn cấp.
- Hốc nâng bằng xe nâng hàng và móc nâng thiết bị.
- Bánh không để lại vết và điểm neo dây đai an toàn.
- Đèn xác nhận chân chống đặt đúng vị trí.
Danh sách trên phản ánh trang bị trong tài liệu revision 09/2011. Trước khi nhận máy, cần đối chiếu từng hạng mục theo tem, số sê-ri, tình trạng thực tế và phạm vi báo giá.
Cần kiểm tra máy có đi qua cửa hoặc thang hàng hay không? Gửi kích thước thông thủy, tải sàn, cao độ thao tác và nguồn điện dự kiến qua Zalo 033.204.6292.
Tự kiểm tra mặt bằng trong bốn bước
Đo toàn bộ lộ trình
So kích thước thu gọn 1,22 × 0,80 × 1,78 m với cửa, hành lang, góc cua và thang hàng; không chỉ đo đoạn hẹp nhất.
Kiểm tra vị trí đặt máy
Bố trí được vùng chân chống 1,75 × 1,55 m trên nền bằng, chắc và phù hợp tải trọng sử dụng.
Chốt nguồn điện
Xác định bản AC 110/230 V hay DC 12 V; kiểm tra nguồn cấp, bình và bộ sạc theo cấu hình thực tế.
Đối chiếu điểm thao tác
Xác nhận chiều cao làm việc 6,7 m đủ cho vị trí cần tiếp cận và không có vật cản đòi hỏi tầm với ngang.
Giới hạn cần biết trước khi sử dụng
- Đây là thiết bị đẩy tay, không tự hành; phải hạ và thu gọn trước khi dịch chuyển theo hướng dẫn vận hành.
- Thiết bị nâng theo phương thẳng đứng, không có tầm với ngang để vượt qua vật cản.
- Phù hợp sử dụng trong nhà trên nền bằng, chắc; điều kiện gió và môi trường phải tuân theo tài liệu đúng máy.
- Không dùng thông số trên trang thay cho sổ tay vận hành, tem tải, kiểm định hoặc đánh giá an toàn tại hiện trường.
Dữ liệu cần gửi để nhận báo giá
Giá QUICK-UP 7 phụ thuộc bản AC hoặc DC, tình trạng máy, năm sản xuất, số giờ vận hành, hồ sơ, phụ kiện, nơi giao và thời điểm cung cấp. Để nhận cấu hình sát nhu cầu, hãy gửi ảnh tem máy nếu có, chiều cao thao tác, kích thước lối vào, giới hạn tải sàn và địa điểm giao.
Câu hỏi thường gặp
Chiều cao làm việc 6,7 m khác gì chiều cao sàn 4,7 m?
Chiều cao sàn là cao độ tối đa của mặt sàn đứng; chiều cao làm việc dùng để đối chiếu điểm tay người vận hành có thể thao tác. Khi lựa chọn, nên kiểm tra cả hai con số với vị trí thực tế.
QUICK-UP 7 có đi qua cửa rộng 0,8 m không?
Máy rộng thu gọn 0,80 m, nên cửa phải có kích thước thông thủy lớn hơn và đủ khoảng hở để điều khiển máy đi qua an toàn. Cũng cần kiểm tra chiều cao thu gọn 1,78 m và góc cua trên toàn lộ trình.
Nên chọn bản AC hay DC?
Bản AC phù hợp nơi có nguồn 110 hoặc 230 V và nhẹ hơn; bản DC thuận tiện khi không muốn phụ thuộc ổ cắm tại vị trí thao tác. Cần xác nhận đúng cấu hình, tình trạng bình và bộ sạc trước khi chốt.
Có thể đẩy máy khi sàn đang nâng không?
Không nên dịch chuyển máy khi sàn đang nâng. Hãy hạ sàn, thu gọn thiết bị và thực hiện theo sổ tay vận hành đúng số sê-ri trước khi đổi vị trí.
Bảo hành tại Minh Hải Auto: Đối với hàng mới, Minh Hải Auto bảo hành 12 tháng. Khách hàng có thể chọn gia hạn thêm 1 năm với phí 5% giá trị hàng được bảo hành. Phạm vi hàng tính phí và hạng mục bảo hành được ghi rõ trong báo giá hoặc hợp đồng.
