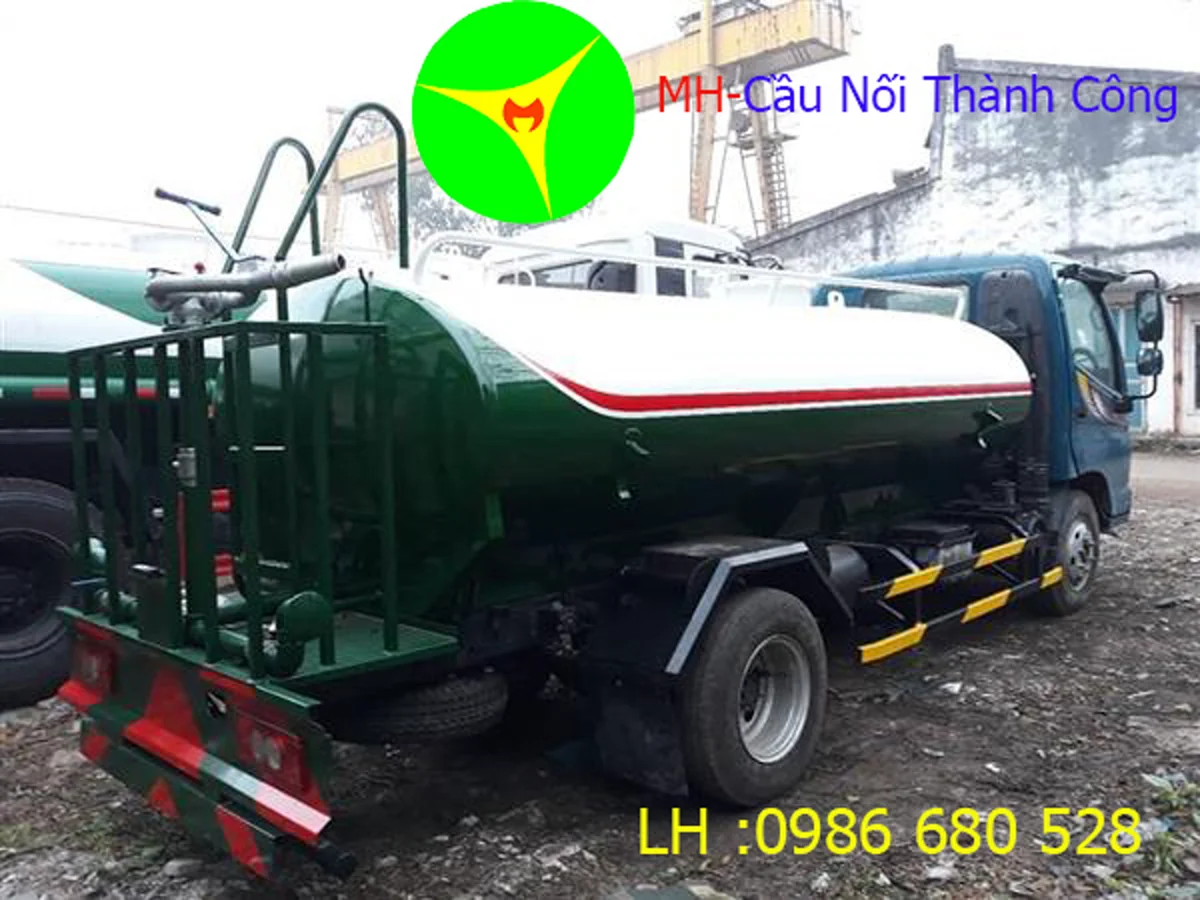

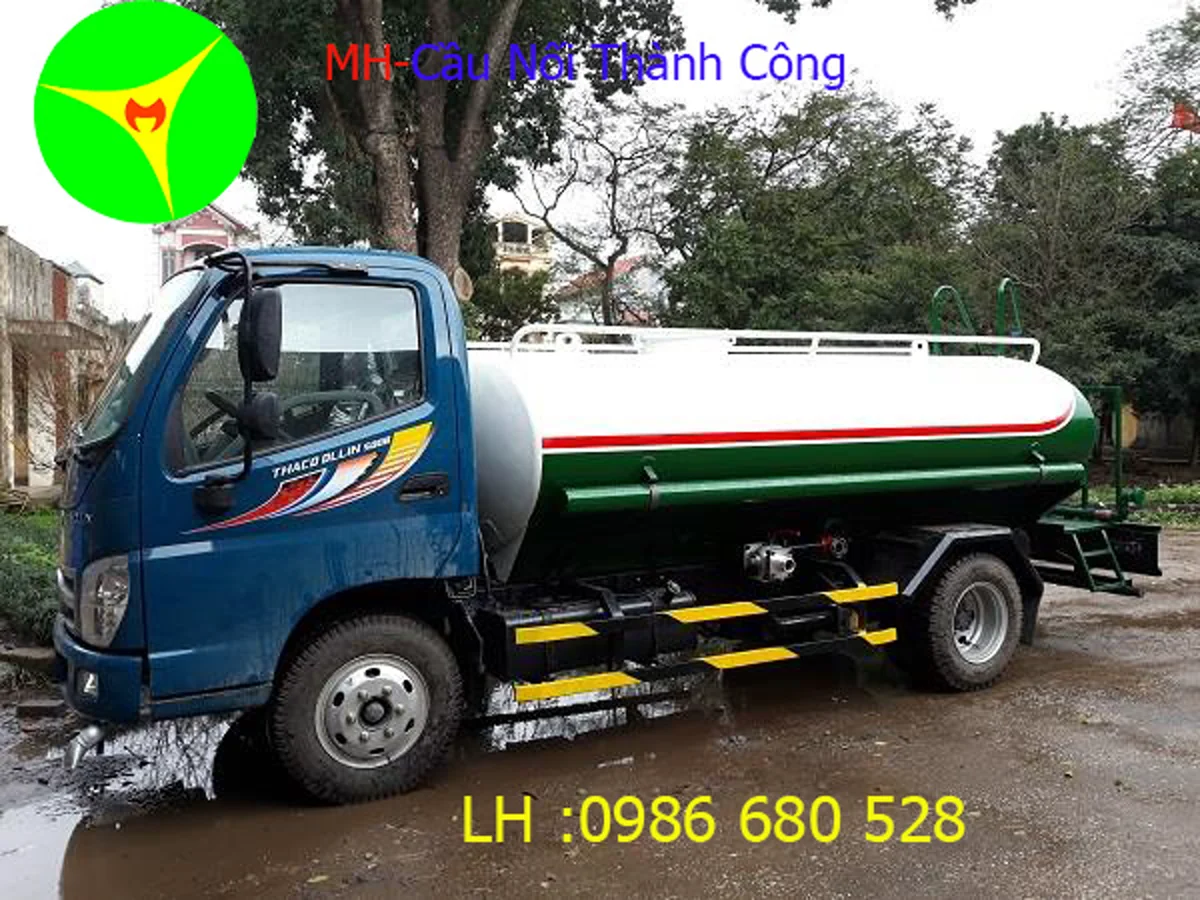

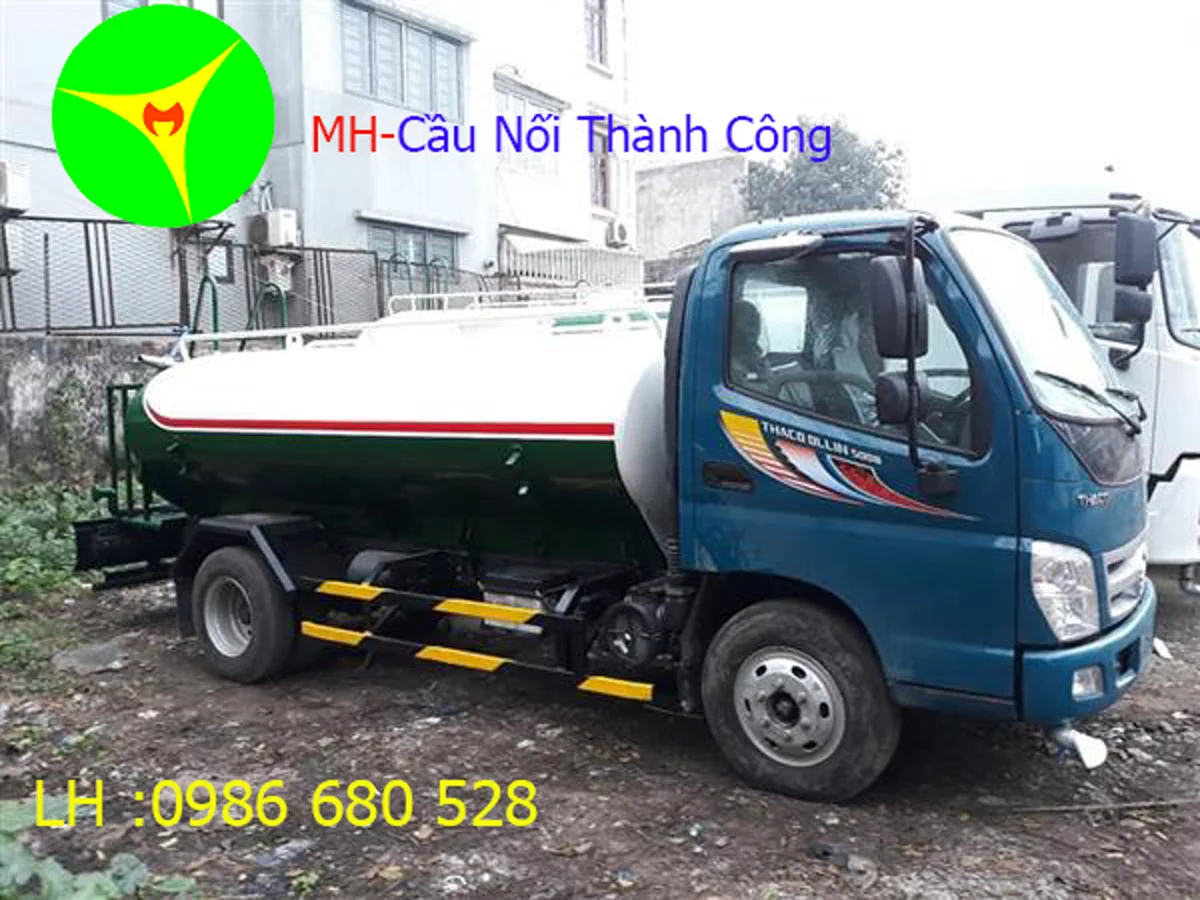

Xe téc phun nước rửa đường 5 khối thaco ollin 500b

Nhãn hiệu :

FOTON THACO OLLIN500B-CS/TUP-PN

Loại phương tiện :

Ôtô phun nước rửa đường

Xuất xứ :

---

Cơ sở sản xuất :

Công ty CP thiết bị vật tư Minh Hải

Địa chỉ :

Số 55 Nguyễn Văn Linh, Phúc Đồng ,Long Biên , Hà Nội

Thông số chung:

 Trọng lượng bản thân :

3455

kG

Tải trọng cho phép chở :

5150

kG

Số người cho phép chở :

3

người

Trọng lượng toàn bộ :

8800

kG

Kích thước xe : Dài x Rộng x Cao :

6250 x 1950 x 2450

mm

Khoảng cách trục :

3360

mm

Vết bánh xe trước / sau :

1530/1485

mm

Số trục :

2

Công thức bánh xe :

4 x 2

Loại nhiên liệu :

Diesel

 Động cơ :

Nhãn hiệu động cơ:

YZ4102ZLQ

Loại động cơ:

4 kỳ, 4 xi lanh thẳng hàng, tăng áp

Thể tích :

3432       cm3

Công suất lớn nhất /tốc độ quay :

81 kW/ 2900 v/ph

Lốp xe :

Số lượng lốp trên trục I/II/III/IV:

02/04/---/---/---

Lốp trước / sau:

7.00 - 16 /7.00 - 16

Hệ thống phanh :

Phanh trước /Dẫn động :

Tang trống /khí nén

Phanh sau /Dẫn động :

Tang trống /khí nén

Phanh tay /Dẫn động :

Tác động lên hệ thống truyền lực /Cơ khí

Hệ thống lái :

Kiểu hệ thống lái /Dẫn động :

Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực

Ghi chú:

Xi téc phun nước rửa đường (5150 lít)

Kích thước: 4050/3750 x 1720 x 990

II.Thông số Hệ thống chuyên dùng:

Mới 100%

Stt

Danh mục

Kiểu loại, dạng kết cấu

Thông số kỹ thuật cơ bản

1

CỤM THÂN TÉC phun nước rửa đường

Thân téc

Thân téc có dạng  elip được liên kết với nhau bằng kết cấu hàn.

- Dung tích 5.000 L
- Thép carbon    (Dày 4 mm)

- Được chia : 1 khoang

Chỏm cầu

Dạng hình elíp

Thép carbon dày 4 mm

Tấm chắn sóng

Dạng tấm được liên kết với các xương đỡ bằng mối ghép hàn

Thép carbon dày 4 mm

Hộp để dây

Dạng ống

Thép Q235

Mầu sơn

Sơn 2 thành phần

2

Cổ téc

Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc

- Đường kính Ø650  (mm)

- Thép carbon

Đường ống thở

Các cổ téc được nối với nhau bằng ống Ø  42 và có các van cho mỗi cổ téc

Van thép không gỉ

Nắp đậy

Có bố trí van điều hòa không  khí ở trên

Vòng đệm

Các mặt bích đường ống, nắp đỉnh xi téc được làm bằng  Cao su đảm bảo kín khít

Cao su

PHẦN CHUYÊN DỤNG PHUN NƯỚC RỬA ĐƯỜNG, TƯỚI CÂY

3

Bơm chuyên dùng hiệu:

WEILONG

Model:

 40m3/h

 Công suất (kW)

11KW

Lưu lượng (m3/h)

28

Áp suất cột nước (m)

60

4

Dẫn động bơm

Hộp trích lực (P.T.O) Trục các đăng trung gian đến Bơm chuyên dùng.

5

Thiết bị chuyên dùng ( Hệ thống phun, tưới, sung phun…)

  Bép phun phía trước:

Có khớp cầu chỉnh hướng (02 bép dẹt)

Bép phun nước phía sau

Bép tròn dạng hoa sen

 Súng phun nước:

Xoay được 360 độ, cột áp > 40m

Dàn phun bụi:

F50, lắp phía sau xe

Van tiếp nước xe theo quy chuẩn kỹ thuật

Đường kính: 125mm

6

Điều khiển thiết bị chuyên dùng

   Điều khiển trực tiếp bằng tay (trên các van)

7

Hệ thống đường ống

F50÷F80mm
