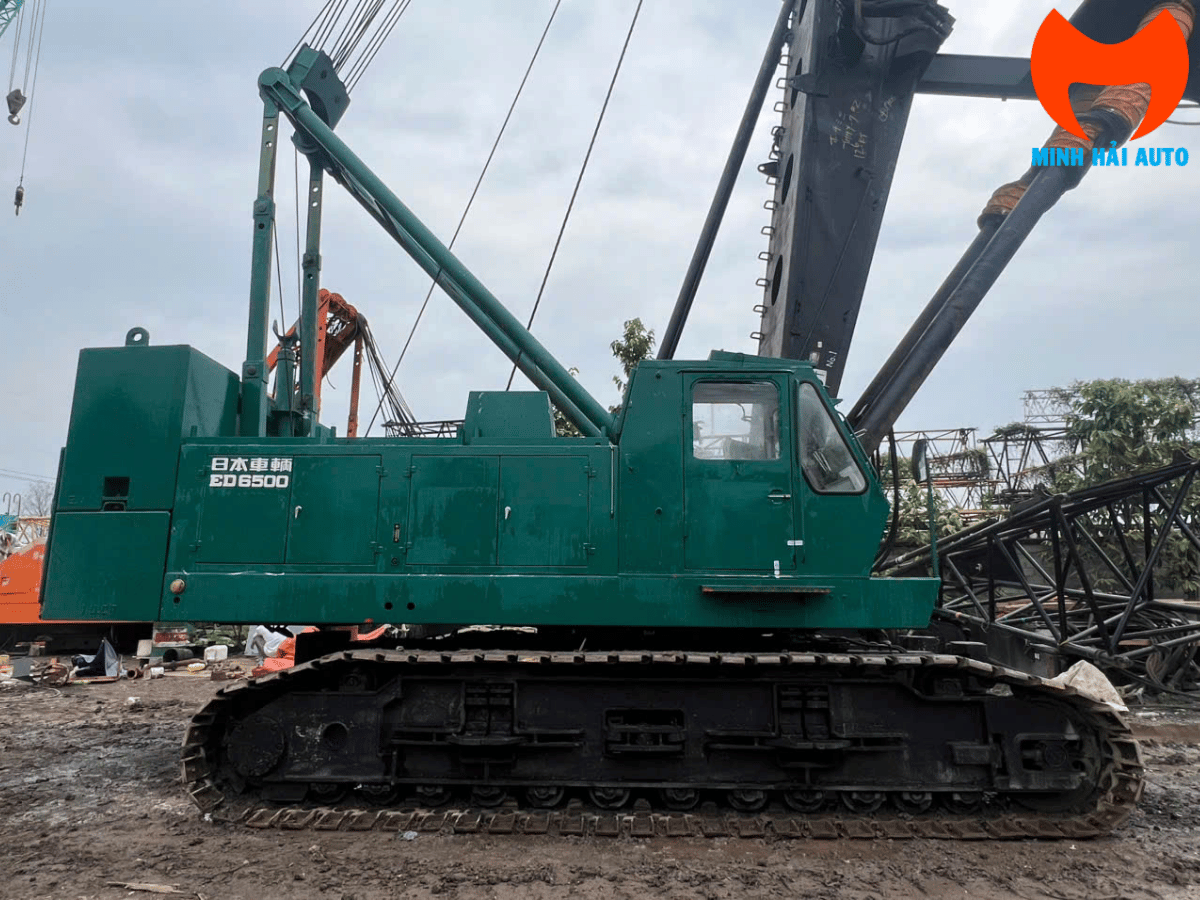

Máy Khoan Cọc Nhồi Nippon Sharyo ED6500 - Sức Mạnh Khoan 3m, Sâu 71m

Máy khoan cọc nhồi Nippon Sharyo ED6500 là dòng Earth Drill hạng nặng của Nhật Bản, được phát triển cho các công trình nền móng cần đường kính cọc lớn, chiều sâu khoan lớn và độ ổn định cao trong suốt chu kỳ thi công. Với khả năng khoan đường kính tối đa 3.0 m, khoan sâu 71 m và có thể mở rộng đáy lên 4.1 m, ED6500 phù hợp cho các dự án cầu đường, nhà cao tầng, cảng, công trình công nghiệp, trụ tháp và các hạng mục nền móng chịu tải lớn.

Giá trị của máy khoan Earth Drill ED6500 nằm ở cấu hình cơ khí mạnh và cách Nippon Sharyo tối ưu thiết bị cho công việc khoan cọc nhồi đường kính lớn. Máy có trọng lượng toàn bộ 116.6 tấn, động cơ Hino EP100-T công suất 147 kW, cần Kelly 5 đoạn, hệ thống xoay gầu ba cấp momen và Front Frame lùi bằng xi-lanh không dùng cáp treo. Đây là những yếu tố giúp ED6500 giữ được lực làm việc ổn định, kiểm soát chính xác trục khoan và hỗ trợ thi công các dạng cọc mở rộng đáy phức tạp.

Bảng thông số kỹ thuật máy khoan cọc nhồi Nippon Sharyo ED6500

Với máy khoan cọc nhồi hạng nặng, thông số cần xem kỹ không chỉ là đường kính khoan. Nhà thầu cần đánh giá đồng thời chiều sâu khoan, momen xoắn, cấu hình cần Kelly, công suất động cơ, trọng lượng máy, tốc độ di chuyển và khả năng kiểm soát thao tác. ED6500 thể hiện rõ định hướng thiết kế của Nippon Sharyo: ưu tiên lực xoay lớn, độ ổn định cao và khả năng thi công cọc mở rộng đáy.

Ba thông số nổi bật nhất của ED6500 là khoan sâu 71 m, đường kính khoan 3.0 m và momen xoắn cực đại 131 kN.m. Đây là nhóm thông số quyết định khả năng xử lý các hạng mục cọc lớn, đặc biệt khi thiết kế yêu cầu mở rộng đáy hoặc thi công qua lớp đất có sức kháng cao. Với cấu hình này, ED6500 không phải lựa chọn cho công việc nhẹ, mà là thiết bị dành cho nhà thầu cần năng lực khoan thực sự mạnh và ổn định.

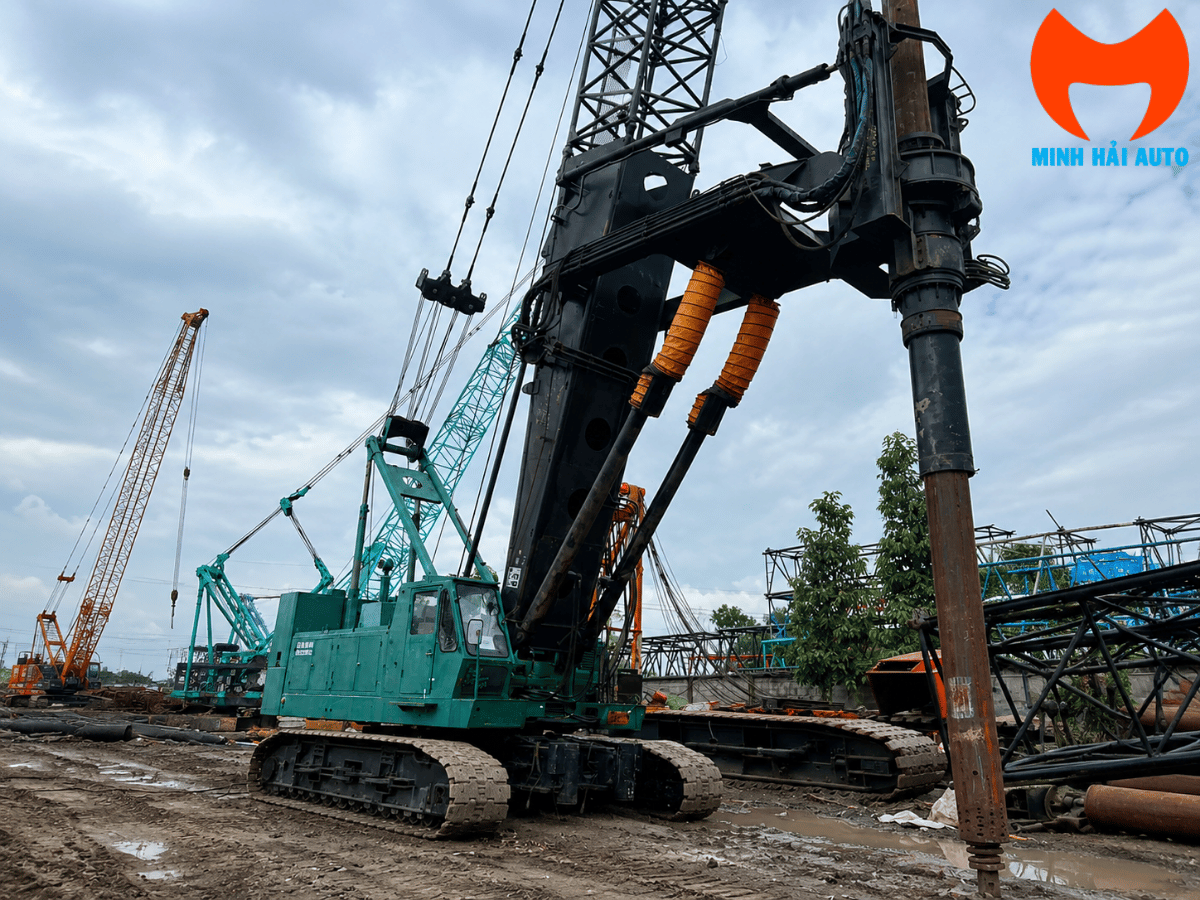

Khung dẫn hướng Front Frame độc quyền: lùi bằng xi-lanh, không dùng cáp treo

Điểm khác biệt đáng chú ý của Nippon Sharyo ED6500 là hệ thống Front Frame sử dụng cơ cấu lùi bằng xi-lanh. Thay vì dùng cáp treo để kiểm soát chuyển động của cụm khung trước, ED6500 dùng xi-lanh thủy lực để lùi và bố trí cụm động lực hợp lý hơn. Giải pháp này giúp hạ thấp cụm thiết bị phía trước, hỗ trợ thao tác lắp cần Kelly, thay gầu khoan và làm việc với gầu mở rộng đáy đường kính lớn.

Trong thi công cọc khoan nhồi, độ chính xác của lỗ khoan ảnh hưởng trực tiếp tới chất lượng cọc. Nếu cụm dẫn hướng rung lắc nhiều, gầu xuống lỗ không đều hoặc quá trình định tâm thiếu ổn định, lỗ khoan có thể bị lệch, thành vách bị phá và thời gian xử lý tăng lên. Front Frame lùi bằng xi-lanh giúp người vận hành kiểm soát vị trí cụm khoan tốt hơn, đặc biệt khi làm việc trên mặt bằng hẹp hoặc dùng gầu có kích thước lớn.

Việc không dùng cáp treo cho cơ cấu này cũng giúp giảm một số điểm phải căn chỉnh và kiểm tra trong quá trình bảo trì. Với máy lớn như ED6500, mỗi chi tiết giúp thao tác nhanh hơn, an toàn hơn đều có giá trị thực tế. Cấu trúc Front Frame của Nippon Sharyo thể hiện rõ tư duy thiết kế phục vụ công trường: đơn giản hóa thao tác, tăng độ chính xác và giữ khả năng vận hành ổn định trong môi trường nền móng nặng.

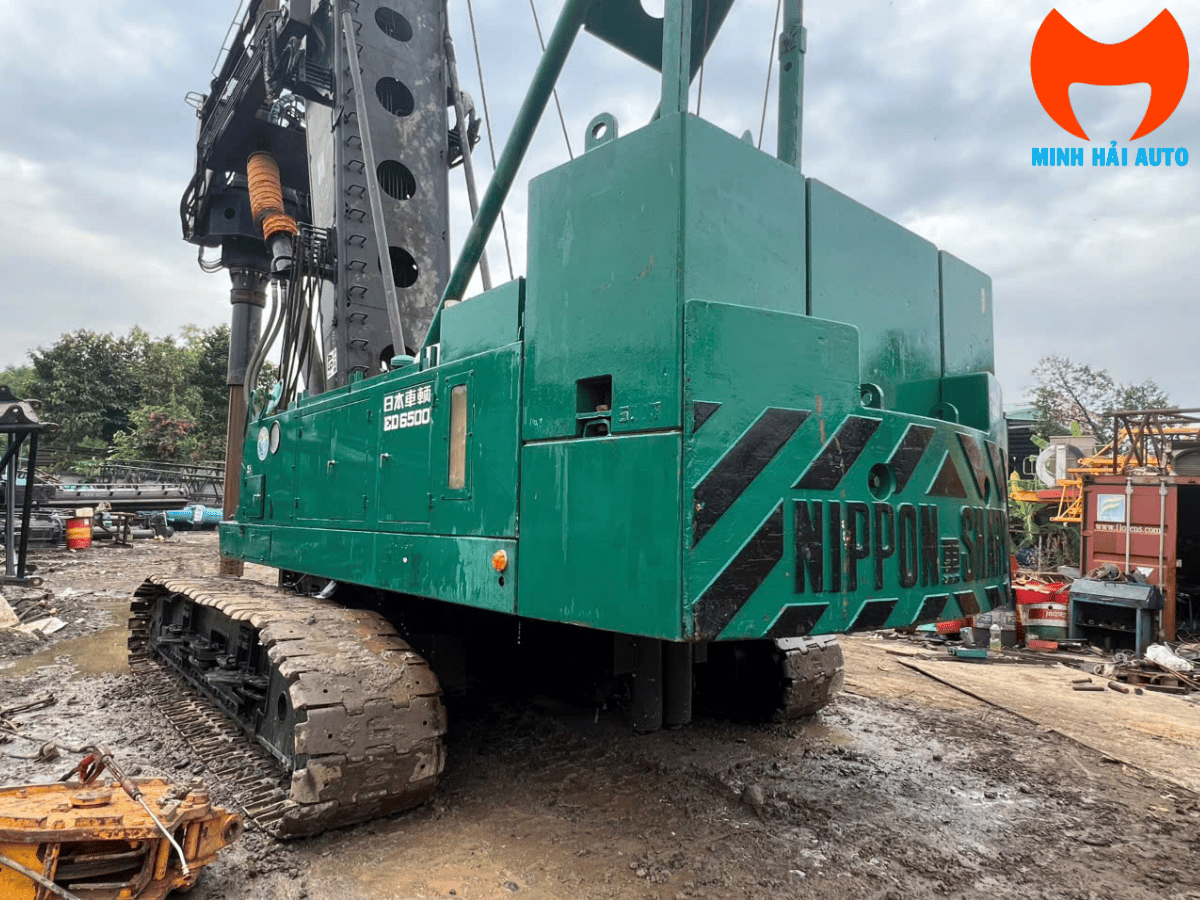

Sức mạnh momen xoắn 3 cấp độ: 60 kN.m, 120 kN.m và 131 kN.m

Hệ thống xoay gầu của ED6500 có ba cấp momen xoắn. Chế độ thấp 60 kN.m phù hợp khi khoan đất mềm, đất pha cát hoặc cần thao tác nhẹ để kiểm soát gầu. Chế độ cao 120 kN.m là vùng làm việc chính khi gặp lớp đất chặt hơn, đường kính gầu lớn hơn hoặc yêu cầu duy trì lực cắt ổn định. Chế độ siêu cao 131 kN.m được thiết kế cho các tình huống cần lực xoay lớn, đặc biệt khi sử dụng gầu mở rộng đáy lên tới 4.1 m.

Với cọc mở rộng đáy, lực cản lên mép cắt và cánh gầu tăng rất mạnh. Nếu máy không đủ momen, gầu khó ăn đất, tốc độ thi công giảm, tải lên hệ truyền động tăng và người vận hành phải thực hiện nhiều chu kỳ hơn để đạt kích thước thiết kế. ED6500 giải quyết bài toán này bằng cấp siêu momen xoắn 131 kN.m, giúp máy có thêm dự trữ lực khi thi công trong điều kiện nặng.

Lợi ích của hệ momen ba cấp không chỉ nằm ở sức mạnh cực đại. Điều quan trọng là khả năng chọn đúng chế độ cho từng điều kiện địa chất. Dùng đúng cấp momen giúp giảm tiêu hao nhiên liệu, hạn chế tải thừa lên hệ thống, kéo dài tuổi thọ gầu và duy trì nhịp khoan ổn định. Đây là yếu tố có ý nghĩa lớn với các dự án kéo dài nhiều tháng, nơi chi phí dừng máy và sửa chữa luôn là rủi ro lớn.

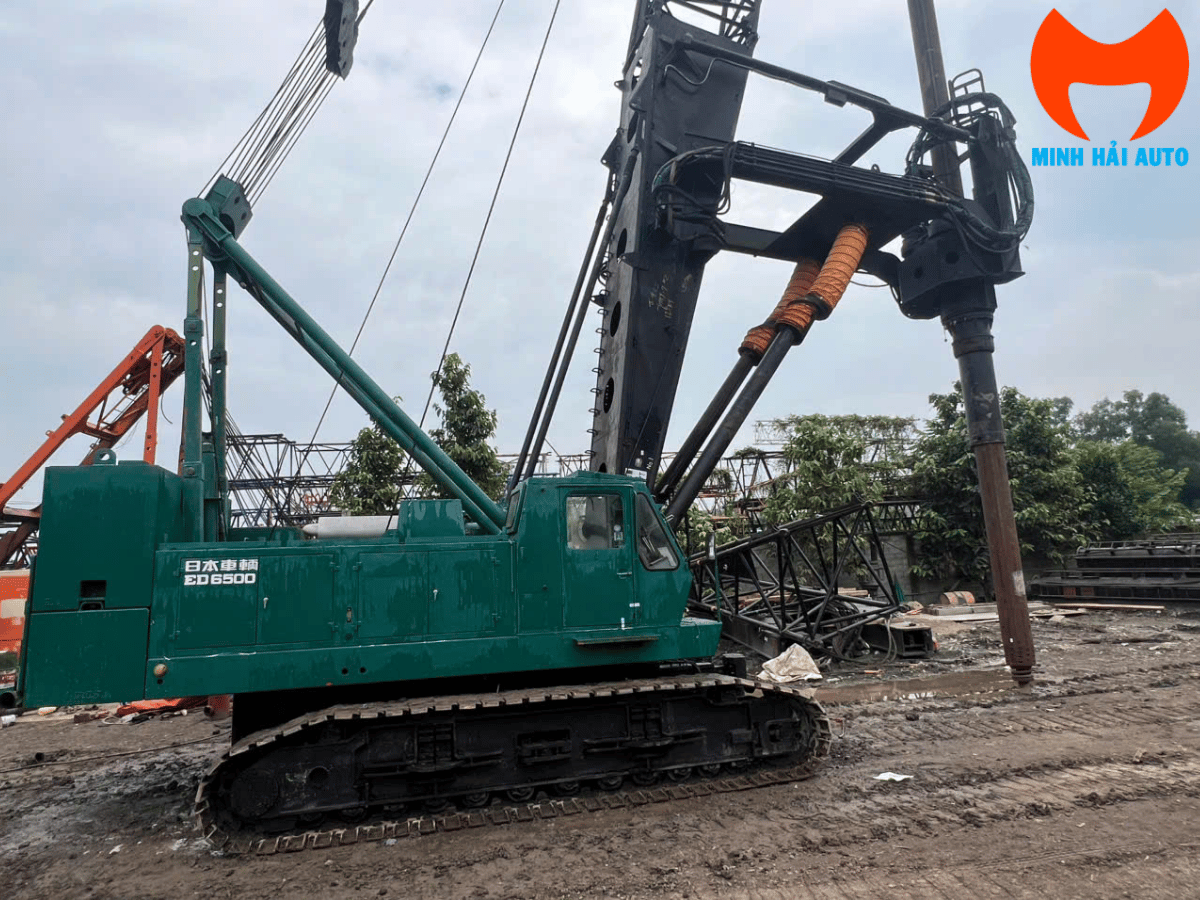

Tời kéo mạnh mẽ và cần Kelly 5 đoạn tích hợp vật liệu giảm ồn

ED6500 sử dụng hệ tời phục vụ chu kỳ nâng hạ gầu, lấy đất và đưa gầu ra khỏi lỗ khoan. Với máy khoan cọc nhồi đường kính lớn, tời phải có lực kéo ổn định, phanh chắc và khả năng kiểm soát tốt khi gầu đầy tải. Cáp 28 mm kết hợp hệ thống phanh kép có trợ lực thủy lực giúp nâng cao độ an toàn khi vận hành, nhất là khi thi công ở chiều sâu lớn và tải trên gầu thay đổi liên tục.

Cần Kelly của ED6500 là loại 5 đoạn tròn thò thụt, chiều dài thu gọn 16.5 m. Cấu hình nhiều đoạn giúp máy đạt chiều sâu khoan 71 m nhưng vẫn giữ kích thước thu gọn hợp lý khi vận chuyển và lắp dựng. Đây là lợi thế lớn với các công trường đô thị hoặc khu vực mặt bằng hạn chế, nơi việc di chuyển, xoay trở và tập kết thiết bị luôn cần tính toán kỹ.

Một chi tiết đáng chú ý khác là cần Kelly tích hợp vật liệu giảm ồn. Khi thi công cọc khoan nhồi, tiếng va đập giữa các đoạn Kelly, gầu và kết cấu máy có thể gây ảnh hưởng đáng kể tới môi trường xung quanh. Giải pháp giảm ồn giúp cải thiện điều kiện làm việc, nhất là tại các dự án gần khu dân cư, nhà máy đang vận hành hoặc công trường có yêu cầu kiểm soát tiếng ồn.

Động cơ Hino EP100-T 200PS và vi chỉnh tốc độ từ 17% đến 100%

Nippon Sharyo ED6500 sử dụng động cơ Hino EP100-T, phun nhiên liệu trực tiếp, công suất định mức 147 kW tương đương 200 PS tại 2.000 vòng/phút. Momen xoắn động cơ đạt 755 N.m tại 1.600 vòng/phút. Với thiết bị nền móng hạng nặng, động cơ không chỉ cần công suất cao mà còn cần khả năng duy trì lực ổn định ở dải tua làm việc thực tế.

Động cơ Hino là lựa chọn thực dụng vì có độ bền tốt, kết cấu rõ ràng và kinh nghiệm sửa chữa phổ biến. Với một máy khoan nặng 116.6 tấn, chi phí dừng máy thường rất lớn. Do đó, động cơ dễ kiểm tra, dễ bảo trì và có nguồn phụ tùng phù hợp là yếu tố quan trọng khi cân nhắc đầu tư thiết bị đã qua sử dụng.

Khả năng vi chỉnh tốc độ từ 17% đến 100% giúp người vận hành kiểm soát thao tác chính xác hơn. Khi định tâm cọc, đưa gầu vào lỗ hoặc xử lý lớp đất phức tạp, tốc độ thấp giúp hạn chế va đập và giảm sai số. Khi điều kiện khoan ổn định, tốc độ có thể tăng để cải thiện năng suất. Đây là tính năng quan trọng với công việc yêu cầu vừa mạnh, vừa chính xác.
