Đây là cấu hình xe thang nâng người lắp trên nền xe tải Isuzu QKR, dùng bộ nâng Socage 20D (tên cũ DA320) thuộc dòng cần gấp khúc. Theo thông số Socage công bố cho model này, chiều cao làm việc đạt 19,60 m, sàn giỏ 17,60 m, tầm với ngang 9,00 m và tải giỏ 230 kg, có tùy chọn 300 kg.
Điểm nhận dạng của model là cần khớp gập kép: bộ cần luồn qua được vật cản thay vì phải vươn thẳng. Chân chống kiểu H+H dạng đứng, không vươn ra ngoài thân xe, nên xe triển khai được ở tuyến phố hẹp và khuôn viên nhiều vật cản.
Các thông số trên là dữ liệu Socage công bố cho model. Đời xe nền Isuzu QKR thay đổi theo từng lô nhập, kéo theo khác biệt về kích thước, tự trọng và tổng tải; hãng chỉ nêu mức tổng tải xe nền tối thiểu 3,5 tấn cho model chứ không chỉ định một đời xe cụ thể. Thông số của đúng chiếc xe Quý khách nhận phải đối chiếu tem máy, biểu đồ tải và hồ sơ bàn giao trước khi chốt cấu hình.
Xe thang nâng người 20 m phục vụ nhóm công việc phải tiếp cận độ cao mà giàn giáo không kinh tế và xe cắt kéo không với tới: sửa chữa lưới điện, bảo trì đèn chiếu sáng công cộng, cắt tỉa cây xanh đô thị, lắp biển quảng cáo và bảo trì mặt ngoài công trình. Xe tự di chuyển trên đường, tới nơi là triển khai chân chống và làm việc ngay.
Trang này nêu các thông số đã xác minh của cấu hình, cách đọc quan hệ giữa chiều cao và tầm với, diện tích cần để mở chân chống, và những trường hợp xe không phù hợp. Giá bán phụ thuộc đời xe nền và phạm vi bàn giao nên trang không niêm yết một con số cố định.
Cấu hình xe thang nâng người 20 m gồm những gì
Xe gồm hai phần mua cùng nhau nhưng có hồ sơ riêng: xe nền Isuzu QKR và bộ nâng người Socage 20D. Tách bạch hai phần này giúp Quý khách biết phải kiểm tra giấy tờ nào, và vì sao hai xe cùng ghi "20 m" vẫn có thể khác nhau về kích thước tổng thể.

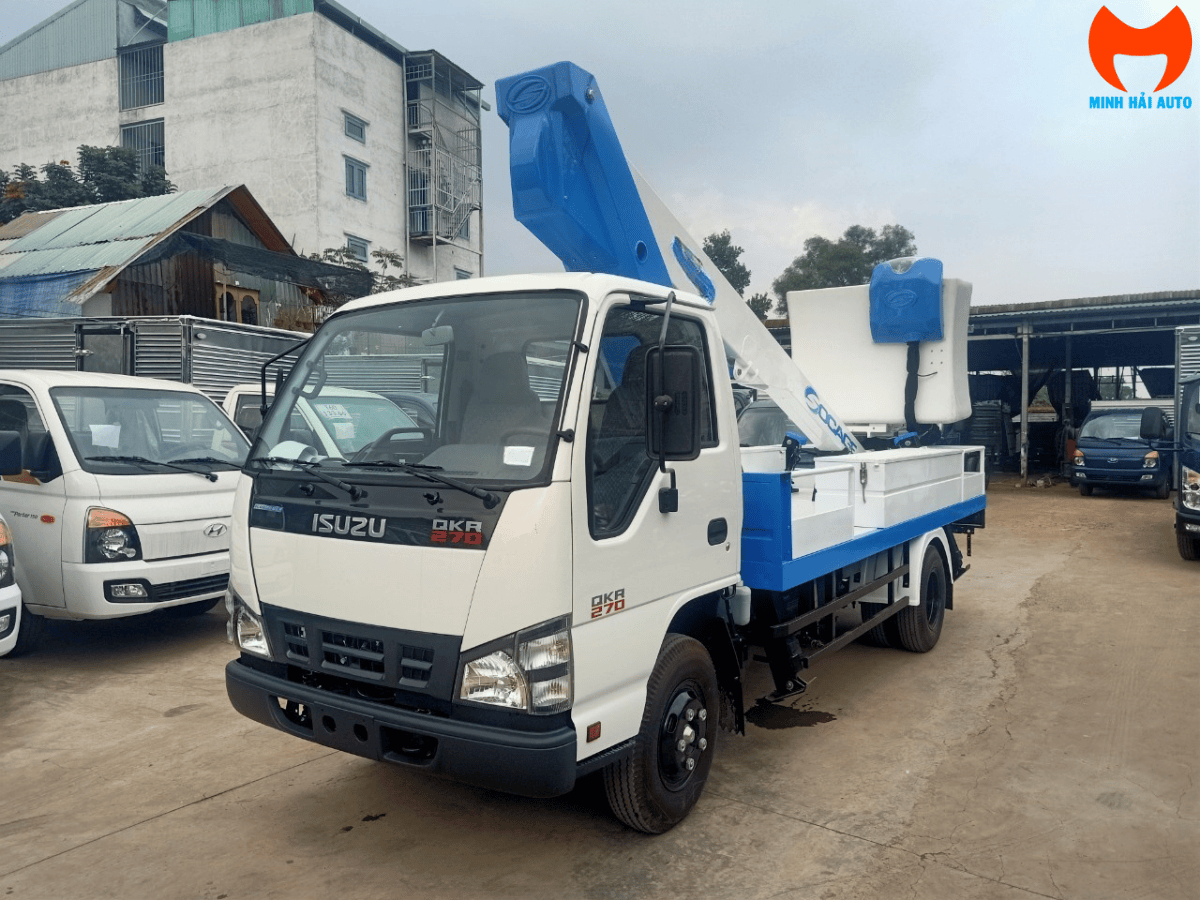

Xe nền là xe tải Isuzu QKR, dòng tải nhẹ được lắp ráp trong nước; chiếc trong ảnh trên trang này mang ký hiệu QKR270. Bộ nâng Socage 20D nhập khẩu từ Ý, thuộc nhóm cần gấp khúc: cần gập tại khớp giữa thay vì chỉ vươn thẳng ra. Kiểu cần này cho phép đưa giỏ vòng qua mái che, ban công hoặc tán cây rồi hạ xuống đúng vị trí làm việc, việc mà cần ống lồng thẳng khó làm được.
Vì sao đời xe nền lại quan trọng. Cùng bộ nâng Socage 20D có thể được lắp trên nhiều đời QKR khác nhau theo từng lô nhập — QKR270 như xe trong ảnh chỉ là một trong số đó. Bộ nâng giữ nguyên năng lực làm việc, nhưng chiều dài tổng thể, tự trọng, tổng tải cho phép và số chỗ ngồi thay đổi theo đời xe nền. Khi cần xe qua được cổng hẹp hoặc cầu có giới hạn tải, hãy yêu cầu thông số của đúng chiếc xe sẽ bàn giao thay vì lấy thông số chung của dòng.
Thông số thiết bị nâng Socage 20D
| Hạng mục | Giá trị |
|---|---|
| Chiều cao làm việc tối đa | 19,60 m |
| Chiều cao sàn giỏ tối đa | 17,60 m |
| Tầm với ngang tối đa | 9,00 m |
| Tải giỏ | 230 kg tiêu chuẩn; tùy chọn 300 kg theo cấu hình đặt hàng |
| Kích thước giỏ | 1400 × 700 × 1100 mm, vật liệu nhôm |
| Kiểu cần | Cần khớp gập kép |
| Góc xoay giỏ | 90° + 90° |
| Quay toa | 700° |
| Chân chống | Kiểu H+H, chân chống đứng cố định, không vươn ra ngoài thân xe |
| Xuất xứ thiết bị nâng | Socage, Ý |
Bảng trên là các hạng mục giữ nguyên theo bộ nâng, không đổi theo đời xe nền. Đây cũng là nhóm thông số quyết định xe có làm được việc hay không, nên Quý khách nên đối chiếu trước tiên. Số liệu lấy theo trang model chính hãng Socage; thông số của một chiếc xe cụ thể vẫn phải đối chiếu tem thiết bị và hồ sơ bàn giao.
Các thông số cần đối chiếu theo đúng xe. Kích thước tổng thể, tự trọng, tổng tải cho phép và đời xe nền phụ thuộc phương án lắp đặt của từng lô, không suy được từ thông số bộ nâng. Ngoài ra, nhiều nguồn thương mại đang lưu hành số liệu làm tròn hoặc sai lệch cho model này, ví dụ ghi 20 m thay vì 19,60 m hay 225 kg thay vì 230 kg. Khi Quý khách yêu cầu báo giá, chúng tôi gửi kèm thông số của đúng chiếc xe dự kiến bàn giao và biểu đồ tải để đối chiếu.
Đọc quan hệ giữa chiều cao, tầm với và tải giỏ
Đây là chỗ dễ chọn nhầm xe nhất. Ba con số chiều cao làm việc, tầm vươn ngang và tải giỏ không đạt đồng thời ở mức cực đại. Xe đạt 19,60 m khi cần dựng gần như thẳng đứng; lúc đó tầm với ngang còn rất ít. Ngược lại, khi cần hạ thấp để vươn xa nhất theo phương ngang thì chiều cao đạt được giảm đi đáng kể.
Tải trong giỏ cũng tham gia vào quan hệ này. Ở nhiều cấu hình, tầm với cực đại chỉ đạt được khi giỏ mang tải nhẹ hơn mức cho phép tối đa; chở đủ hai người cùng dụng cụ nặng thì vùng với bị thu lại. Vì vậy con số 230 kg phải đọc kèm vị trí làm việc dự kiến, không đọc riêng.
Cách kiểm tra đúng là dùng biểu đồ vùng làm việc của đúng cấu hình: tra điểm cần đến theo cả chiều cao lẫn khoảng cách ngang tính từ tâm quay toa, rồi đối chiếu tải cho phép tại điểm đó. Nếu điểm làm việc nằm sát mép biểu đồ, nên chọn tầm cao lớn hơn một bậc thay vì dùng hết giới hạn của xe. Chúng tôi gửi biểu đồ này khi Quý khách nêu vị trí làm việc cụ thể.
Diện tích triển khai và khảo sát mặt bằng
Xe chỉ nâng người sau khi chân chống đã mở và tiếp đất chắc. Phần lớn vướng mắc khi triển khai không nằm ở chiều cao mà nằm ở chỗ đặt chân chống, nên hãy kiểm tra năm điểm sau trước khi điều xe.
Kiểm tra chiều rộng đường, bán kính cua, chiều cao thông thủy của cổng, mái che và dây điện băng ngang. Xe phải vào được và đỗ đúng vị trí dự kiến, không chỉ tới gần.
Chân chống kiểu H+H dạng đứng không vươn ra ngoài thân xe nên gọn hơn kiểu vươn chéo, nhưng vẫn cần khoảng trống để hạ chân. Đo phần vỉa hè hoặc lòng đường thực sự dùng được sau khi trừ gốc cây, trụ, bồn hoa và phương tiện đỗ. Chân chống không mở đủ thì vùng làm việc bị hạn chế so với công bố.
Nền phải chịu được áp lực tập trung dưới đế chống. Cảnh giác với nắp hố ga, cống ngầm, nền mới lấp, đất mềm sau mưa và mép vỉa hè. Khi nghi ngờ, dùng tấm kê để phân bố lực.
Xác định vị trí dây điện, dây thông tin, cành cây và kết cấu trong toàn bộ vùng cần quay qua, không chỉ tại điểm làm việc. Toa quay được 700° nên phải rà toàn bộ vòng quay, kể cả phía sau xe.
Đo từ tâm quay toa của xe tới điểm cần chạm, theo phương ngang. Đây là số liệu để đối chiếu với biểu đồ vùng làm việc; thiếu nó thì không kết luận được xe có với tới hay không.
Gửi vị trí làm việc để đối chiếu trước. Quý khách gửi ảnh hiện trường, chiều cao cần đạt và khoảng cách ngang từ chỗ đỗ xe, chúng tôi đối chiếu với biểu đồ vùng làm việc rồi trả lời xe có đáp ứng hay cần tầm cao khác.
Công việc xe làm tốt
- Sửa chữa lưới điện và bảo trì chiếu sáng công cộng. Thay bóng, sửa cần đèn, xử lý sự cố trên tuyến. Giỏ xoay 2 × 90° giúp đưa người vào đúng tư thế thao tác mà không phải dời xe.
- Cắt tỉa cây xanh đô thị. Cần gấp khúc luồn được qua tán cây để tiếp cận cành cần cắt, thay vì chỉ dựng thẳng bên ngoài tán.
- Lắp và bảo trì biển quảng cáo, băng rôn. Toa quay liên tục cho phép rà dọc mặt biển dài mà không cần bố trí lại xe nhiều lần.
- Bảo trì mặt ngoài công trình và hạng mục kỹ thuật trên cao. Vệ sinh kính, kiểm tra kết cấu, lắp camera và thiết bị gắn tường trong tầm 19,60 m.
- Lắp đặt trang trí theo mùa vụ. Đèn trang trí, cờ phướn trên tuyến phố, nơi cần di chuyển liên tục giữa nhiều điểm trong ca làm việc.
Điểm chung của các công việc trên là cần di chuyển nhiều điểm trong một ca và mỗi điểm chỉ dừng ngắn. Với dạng công việc này, xe tự hành có lợi thế rõ so với phương án dựng giàn giáo hoặc thuê cẩu kèm giỏ.
Trường hợp xe không phù hợp
Có những việc cấu hình này không nên nhận, và biết trước sẽ đỡ tốn một chuyến xe.
- Điểm làm việc xa chỗ đỗ theo phương ngang. Tầm vươn ngang là giới hạn thật của xe. Khi không thể đỗ gần chân công trình vì rào chắn, mương hoặc bồn hoa, xe có thể không với tới dù thừa chiều cao.
- Mặt bằng không đủ chỗ mở chân chống. Ngõ quá hẹp, vỉa hè bị chiếm dụng hoặc nền yếu đều làm xe không triển khai được. Ở các vị trí này, xe nâng người tự hành dạng cắt kéo hoặc cần gập chạy điện thường hợp lý hơn.
- Làm việc trong nhà xưởng. Xe chạy động cơ diesel và cần chiều cao thông thủy lớn để dựng cần. Bảo trì trong nhà nên dùng xe nâng người chạy điện.
- Cần mang tải nặng hơn mức giỏ cho phép. Tải giỏ 230 kg, hoặc 300 kg với cấu hình tùy chọn, là giới hạn cứng. Việc đưa vật tư nặng lên cao thuộc về xe cẩu, không thuộc về xe nâng người.
- Công việc cố định nhiều tháng tại một điểm. Khi không cần tính cơ động, giàn giáo hoặc vận thăng thường rẻ hơn tính theo thời gian sử dụng.
- Thi công sát lưới điện đang mang điện. Việc này đòi hỏi trang bị và biện pháp an toàn chuyên biệt phải được xác nhận theo hồ sơ của đúng xe và theo quy định ngành điện. Quý khách cần nêu rõ yêu cầu này ngay từ đầu để chúng tôi đối chiếu, không mặc định cấu hình tiêu chuẩn đáp ứng được.
Chọn đúng tầm cao trong dải 18–24 m
Nếu điểm làm việc nằm sát giới hạn 19,60 m, nên cân nhắc bậc tầm cao liền kề thay vì dùng hết vùng biên.
| Tình huống | Hướng chọn |
|---|---|
| Điểm làm việc dưới 16 m, mặt bằng chật | Cân nhắc cấu hình 18 m để xe gọn hơn khi di chuyển và triển khai |
| Điểm làm việc quanh 17–18 m, cần dự phòng | Cấu hình trên trang này là mức vừa đủ, còn biên an toàn |
| Điểm làm việc sát 19,60 m hoặc xa hơn 9 m theo phương ngang | Cân nhắc cấu hình 23 m để không phải dùng hết vùng biên |
| Chưa rõ nên chọn mức nào | Xem hướng dẫn chung về xe ô tô nâng người hoặc toàn bộ danh mục xe nâng người |
Nguyên tắc chung: chọn theo khoảng cách ngang từ chỗ đỗ được tới điểm làm việc, không chỉ theo chiều cao. Phần lớn trường hợp chọn nhầm đều xuất phát từ việc chỉ đối chiếu chiều cao.
Báo giá, hồ sơ và bảo hành
Trang này không niêm yết một mức giá cố định vì giá thay đổi theo đời xe nền, tùy chọn trang bị của bộ nâng và phạm vi bàn giao. Nêu một con số chung sẽ không đúng với cấu hình thực tế Quý khách nhận.
Thông tin cần gửi để nhận báo giá
- Chiều cao cần đạt và khoảng cách ngang từ chỗ đỗ xe tới điểm làm việc.
- Đặc điểm mặt bằng: chiều rộng đường vào, chỗ mở chân chống, tình trạng nền.
- Tính chất công việc và tần suất sử dụng dự kiến.
- Yêu cầu riêng về trang bị hoặc điều kiện làm việc, nếu có.
- Khu vực nhận xe, để tính phương án bàn giao.
Hồ sơ đối chiếu khi bàn giao
Trước khi chốt cấu hình, Quý khách nên yêu cầu và đối chiếu: tem máy của bộ nâng, biểu đồ vùng làm việc kèm tải cho phép, thông số và giấy tờ của đúng xe nền, cùng hồ sơ kiểm định của thiết bị nâng theo quy định hiện hành. Đây là cách xác nhận chiếc xe thực tế đúng với cấu hình đã thỏa thuận.
Bảo hành
Xe mới được Minh Hải Auto áp dụng chính sách bảo hành 12 tháng hoặc 20.000 km, tùy điều kiện nào đến trước. Xe nền và bộ nâng có thể áp dụng phạm vi bảo hành riêng; điều kiện chi tiết được xác nhận theo báo giá và hồ sơ bàn giao của từng xe.
Câu hỏi thường gặp
Vì sao gọi là xe 20 m nhưng thông số ghi 19,60 m?
“20 m” là cách gọi tròn theo tên thương mại của model. Thông số Socage công bố là chiều cao làm việc 19,60 m, tính tới tầm tay người đứng trong giỏ, và chiều cao sàn giỏ 17,60 m. Khi tính toán, hãy lấy mốc sàn giỏ 17,60 m nếu công việc yêu cầu chân người phải ở độ cao đó, đừng lấy con số 20 m làm chuẩn.
Xe với ngang được bao xa?
Thông số Socage công bố cho model này là tầm với ngang tối đa 9,00 m. Đây là trị số cực đại, đạt được ở một vùng nhất định của biểu đồ làm việc chứ không đồng thời với chiều cao cực đại, và còn phụ thuộc tải đang mang trong giỏ. Quý khách gửi chiều cao và khoảng cách ngang cần đạt, chúng tôi đối chiếu biểu đồ vùng làm việc của đúng cấu hình rồi trả lời cụ thể.
Giỏ chở được mấy người?
Tải giỏ tiêu chuẩn là 230 kg, thực tế tương đương hai người cùng dụng cụ mang theo; model có tùy chọn 300 kg theo cấu hình đặt hàng. Giỏ kích thước 1400 × 700 × 1100 mm bằng nhôm. Cần tính cả trọng lượng vật tư đưa lên, không chỉ trọng lượng người. Khi giỏ mang gần tải tối đa, vùng làm việc với tới được sẽ thu hẹp so với khi mang tải nhẹ.
Cần gấp khúc khác cần thẳng ở chỗ nào?
Cần khớp gập kép gập được tại các khớp nên đưa giỏ vòng qua vật cản như mái che, ban công hay tán cây rồi hạ xuống đúng vị trí. Cần ống lồng thẳng vươn theo một đường nên tiếp cận nhanh hơn ở không gian trống, nhưng khó xử lý khi có vật cản chắn giữa xe và điểm làm việc. Lưu ý model 20TJ SPEED của cùng hãng dùng cần ống lồng kết hợp jib và có tầm với công bố khác, không nên lẫn với 20D.
Cần bao nhiêu chỗ để triển khai chân chống?
Model dùng chân chống kiểu H+H dạng đứng cố định, không vươn ra ngoài thân xe, nên chiếm ít bề ngang hơn kiểu vươn chéo bốn góc. Dù vậy vẫn cần khoảng trống để hạ chân và nền đủ cứng, tránh nắp hố ga và nền mới lấp. Quý khách gửi ảnh và kích thước mặt bằng để chúng tôi xác nhận trước khi điều xe.
Xe làm việc trong nhà xưởng được không?
Không nên. Xe chạy động cơ diesel và cần chiều cao thông thủy lớn để dựng cần. Với bảo trì trong nhà, xe nâng người chạy điện dạng cắt kéo hoặc cần gập phù hợp hơn về khí thải, tiếng ồn và kích thước triển khai.
Xe dùng cho sửa chữa điện đang mang điện được không?
Yêu cầu này phải được xác nhận theo hồ sơ của đúng chiếc xe và theo quy định an toàn ngành điện, không mặc định cấu hình tiêu chuẩn đáp ứng. Quý khách nêu rõ yêu cầu ngay khi hỏi cấu hình để chúng tôi đối chiếu trang bị thực tế trước khi báo giá.
Giá bao nhiêu?
Giá thay đổi theo đời xe nền, tùy chọn trang bị của bộ nâng và phạm vi bàn giao nên chúng tôi báo theo từng cấu hình thay vì niêm yết một mức chung. Quý khách gửi yêu cầu công việc và khu vực nhận xe, chúng tôi gửi báo giá kèm thông số của đúng xe dự kiến bàn giao.
