HLA19 PX là boom tự hành bánh lốp, cao làm việc 18,67 m, tải sàn 227 kg và nặng 2.721 kg. Máy dùng hệ động lực kép DC/xăng, 4WD, 4WS và chân chống thủy lực tự cân bằng.
Số liệu công khai được khóa theo bảng kỹ thuật HLA19 PX hiện hành của Haulotte. Dung lượng ắc quy và công suất động cơ có khác biệt giữa tài liệu theo khu vực, vì vậy cấu hình báo giá phải được đối chiếu lại bằng tem máy, số sê-ri và hồ sơ đi kèm.
HLA19 PX đáng cân nhắc khi cần độ cao gần 19 m nhưng tuyến vận chuyển hoặc sàn công trình không phù hợp với boom địa hình cỡ lớn. Lợi thế khối lượng chỉ có ý nghĩa sau khi xác nhận tải nền và vùng triển khai bốn chân chống; đây không phải model có thể nâng người chỉ nhờ bốn bánh xe.
Khác biệt đo được là chiều cao làm việc 18,67 m trên một máy nặng 2.721 kg. Mặt đánh đổi nằm ở vùng chân chống 4,24 x 3,89 m. Haulotte còn công bố hai mốc vươn ngang: 10,19 m tính từ tâm máy và 8,33 m tính từ mép tấm chân chống. Vì vậy, lợi thế “nhẹ” chỉ phát huy khi tuyến vào, khả năng chịu tải của nền và khoảng trống dựng chân đều đạt yêu cầu.
HLA19 PX thuộc nhóm máy nào?
Haulotte xếp HLA19 PX trong dải boom tự hành hạng nhẹ. Máy có bốn bánh, tự chạy bằng hệ 4WD và đổi hướng bằng 4WS. Khi đến vị trí làm việc, bốn chân chống thủy lực được triển khai để cân bằng và tạo trạng thái làm việc. Cấu trúc này khác boom địa hình nặng chỉ làm việc trên bánh, đồng thời cũng không phải xe nâng người chân nhện.
Model phù hợp với bảo trì kết cấu, lắp đặt cơ điện, thi công mặt ngoài, chăm sóc cây hoặc công việc trong cơ sở có giới hạn về khối lượng thiết bị. Cần khớp gập cho phép đạt độ cao vượt vật cản 7,04 m, nhưng sơ đồ tiếp cận thực tế vẫn phải được kiểm bằng biểu đồ vùng làm việc thay vì chỉ nhìn chiều cao danh nghĩa.
- Nên cân nhắc: cần độ cao gần 19 m, muốn giảm khối lượng máy vận chuyển và có đủ khoảng trống đặt chân chống.
- Cần đổi nhóm máy: công việc phải vừa nâng vừa di chuyển liên tục, vị trí dựng không đủ vùng 4,24 x 3,89 m hoặc không thể xác nhận sức chịu tải nền.
- Phải đo trước: chiều cao, khoảng cách ngang, vật cản, cổng vào, bán kính cua, độ dốc và khoảng cách đến mép hố hay nắp kỹ thuật.
Có thể xem tổng quan các nhóm xe nâng người làm việc trên cao để đối chiếu boom khớp gập, boom cần thẳng và xe cắt kéo trước khi chọn model.
Thông số kỹ thuật Haulotte HLA19 PX
| Hạng mục | Giá trị |
|---|---|
| Model | HLA19 PX |
| Tên theo khu vực Bắc Mỹ | 55XA |
| Phân loại | Boom tự hành bánh lốp hạng nhẹ, có chân chống thủy lực |
| Chiều cao làm việc | 18,67 m |
| Chiều cao sàn | 16,84 m |
| Tầm với ngang từ tâm máy | 10,19 m |
| Tầm với ngang từ mép tấm chân chống | 8,33 m |
| Độ cao vượt vật cản | 7,04 m |
| Tải trọng sàn | 227 kg |

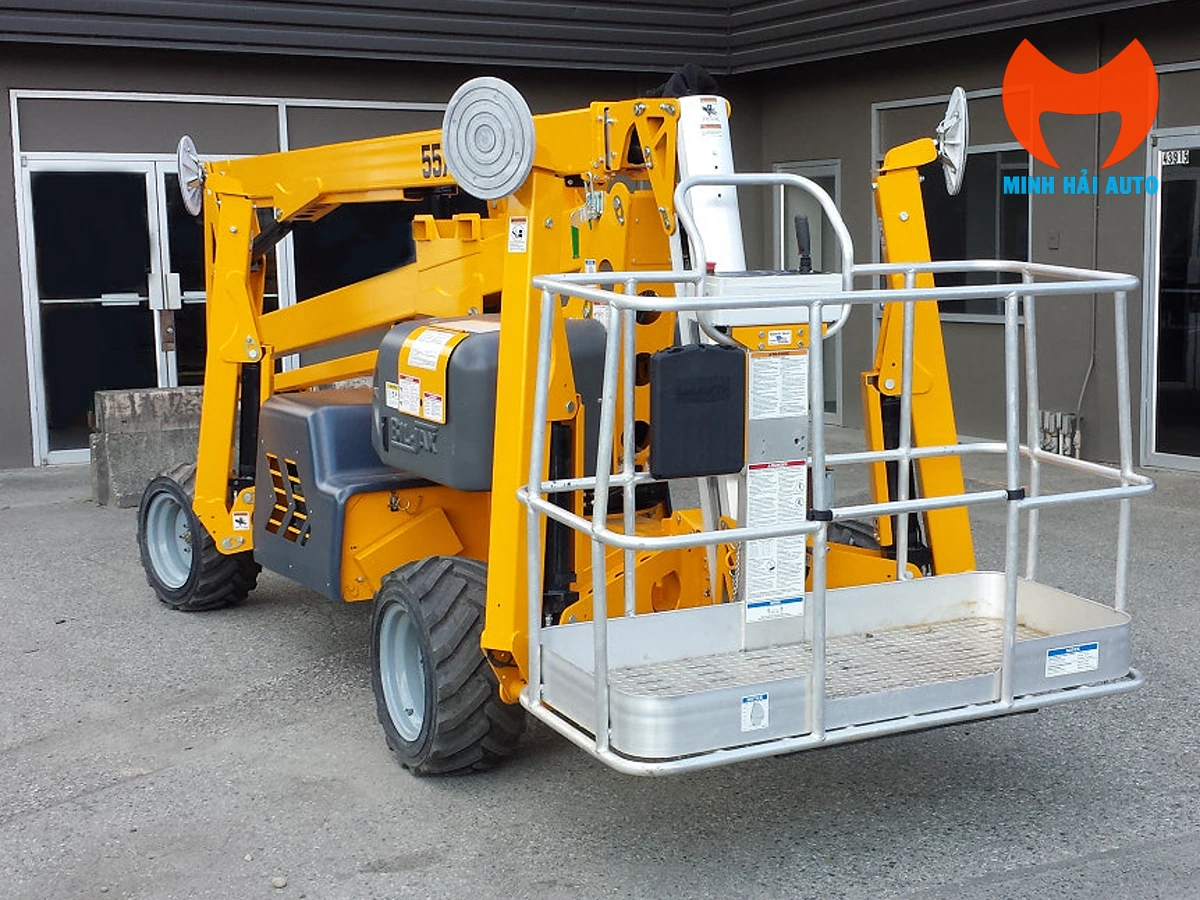

| Kích thước sàn | 1,52 x 0,76 m |
| Kích thước thu gọn dài x rộng x cao | 6,45 x 1,72 x 2,06 m |
| Chiều dài cơ sở | 3,08 m |
| Khoảng sáng gầm | 25 cm |
| Vùng đặt chân chống | 4,24 x 3,89 m |
| Quay mâm | 350°, không liên tục |
| Chiều dài jib | 1,30 m |
| Chuyển động jib theo phương đứng | 150° (+70 / -80°) |
| Tốc độ di chuyển tối đa | 7,6 km/h |
| Khả năng leo dốc | 45% |
| Bán kính quay trong với 2WS | 3,45 m |
| Bán kính quay trong với 4WS | 2,03 m |
| Dẫn động và hệ lái | 4WD; 4WS tiêu chuẩn trên HLA19 PX |
| Lốp tiêu chuẩn | 26 x 12 Bar lug |
| Ắc quy | 4 bình 6 V, 245 Ah |
| Động cơ | Xăng 26,5 hp theo trang exact model hiện hành |
| Nguồn động lực | Dual power DC / xăng; 4 x 6V 245 Ah; động cơ xăng 26,5 hp theo trang exact model |
| Khối lượng máy | 2.721 kg |
Lưu ý revision: tài liệu Australia tháng 05/2021 ghi động cơ xăng 31 hp, trong khi trang HLA19 PX hiện hành ghi 26,5 hp. Trang này dùng mốc 26,5 hp của nguồn exact model hiện hành; báo giá và bàn giao vẫn phải khóa theo tem động cơ cùng số sê-ri của máy cụ thể.

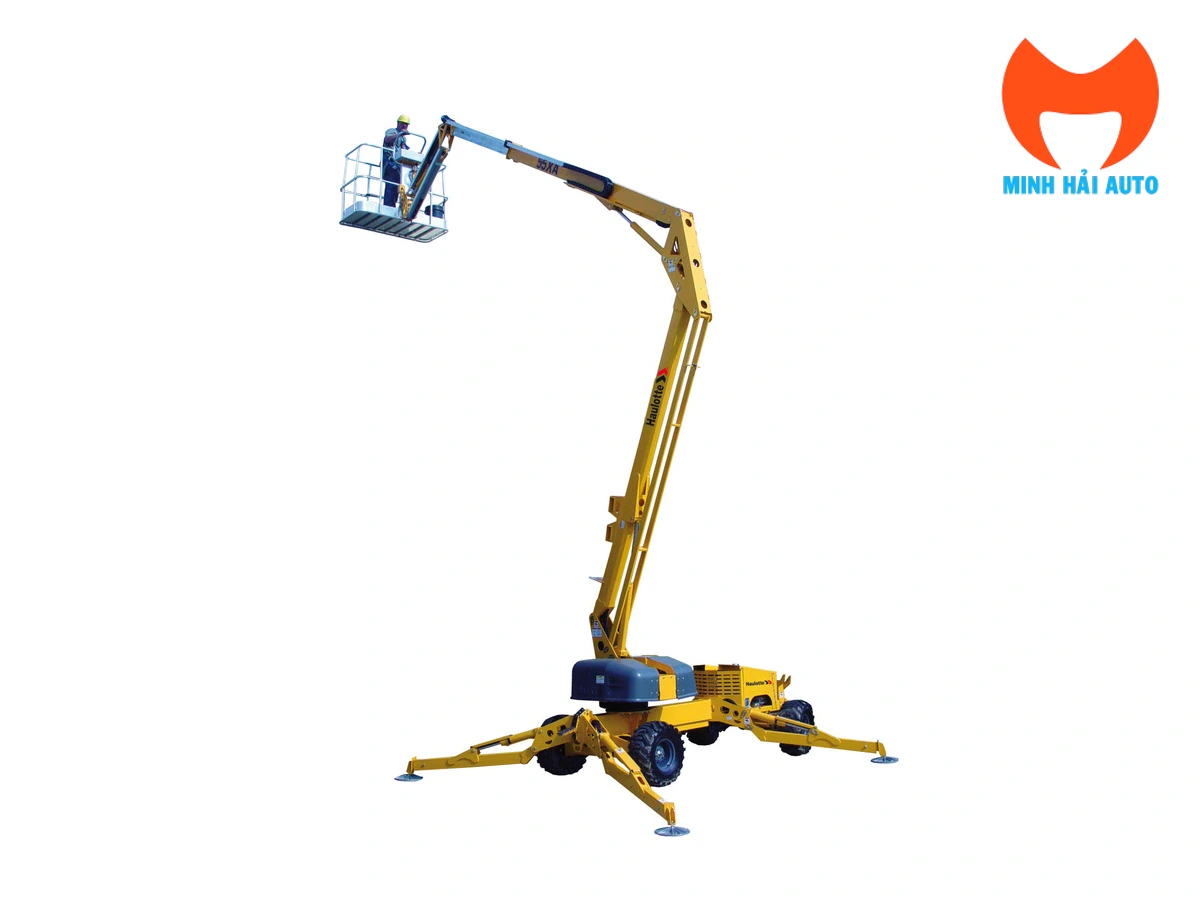

Cách đọc tầm với 10,19 m và 8,33 m
Hai con số không mâu thuẫn. Chúng có điểm bắt đầu khác nhau. Mốc 10,19 m được đo từ đường tâm của máy đến vị trí xa nhất trong vùng làm việc. Mốc 8,33 m được đo từ mép ngoài của tấm chân chống đến vị trí đó. Khi bố trí trên bản vẽ tổng thể, mốc từ tâm thuận tiện để dựng tọa độ máy. Khi công trường đo khoảng trống còn lại ngoài vùng chân chống, mốc 8,33 m trực quan hơn.
Chọn gốc đo theo bản vẽ mặt bằng
| Mốc | Giá trị | Điểm bắt đầu | Cách dùng |
|---|---|---|---|
| Tầm với từ tâm | 10,19 m | Đường tâm máy | Dựng vị trí toàn máy và vùng làm việc trên mặt bằng. |
| Tầm với từ chân chống | 8,33 m | Mép ngoài tấm chân chống | Đo quãng còn lại từ vùng dựng chân đến điểm thao tác. |
| Vượt vật cản | 7,04 m | Cao độ của hình học cần | Kiểm khả năng đưa giỏ lên và qua vật cản; vẫn cần biểu đồ vùng làm việc. |
Không nên cộng 8,33 m với toàn bộ bề rộng vùng chân chống, cũng không dùng 10,19 m làm khoảng cách từ mép chân. Cả hai mốc là giá trị cực đại trong điều kiện định mức; tải trong sàn, góc cần và vị trí cụ thể phải nằm trong biểu đồ của đúng máy.
Bài cách đọc tầm với ngang xe nâng người giải thích thêm sự khác nhau giữa chiều cao làm việc, chiều cao sàn và tầm với trên biểu đồ.

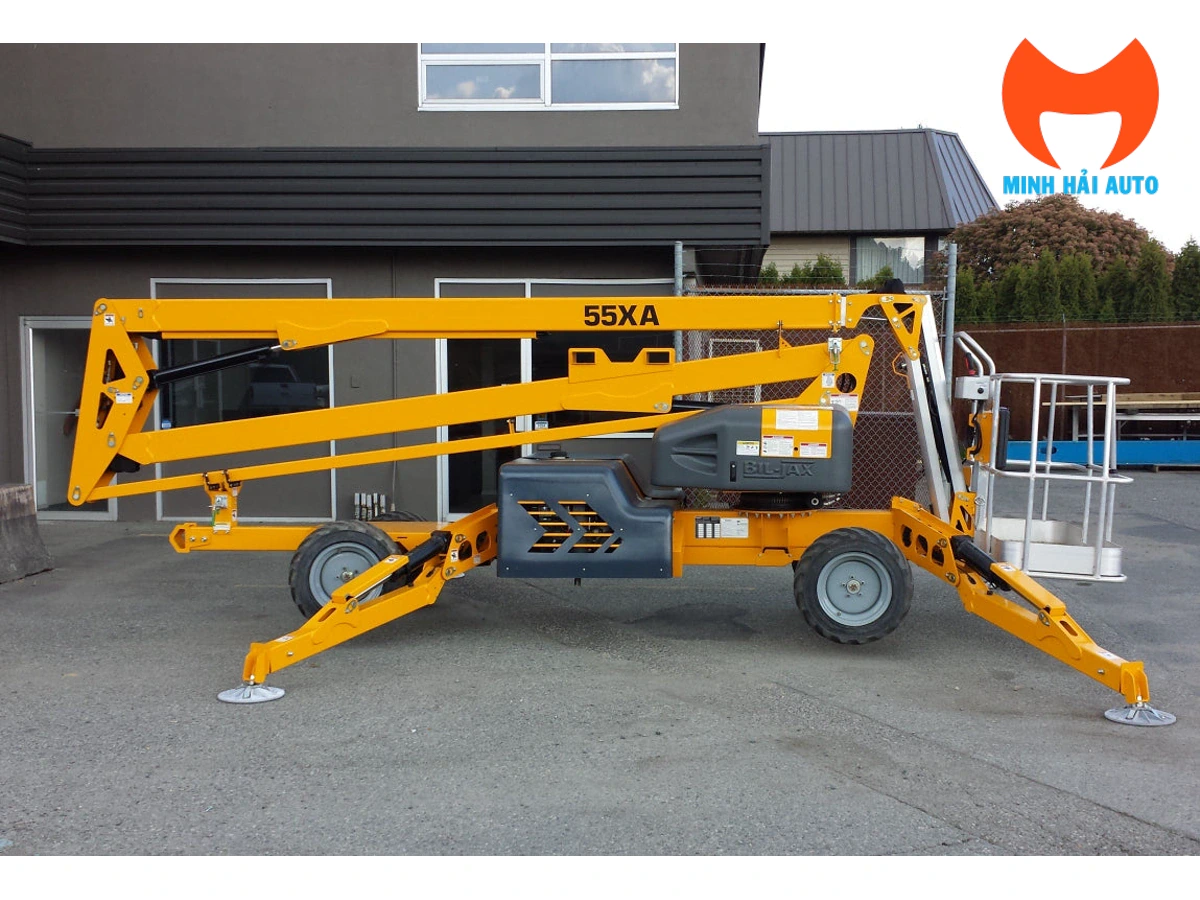

Khối lượng nhẹ, tải nền và chân chống
Khối lượng 2.721 kg giúp HLA19 PX dễ đưa vào một số vị trí mà boom địa hình cỡ lớn khó tiếp cận. Tuy nhiên, khối lượng toàn máy không phải tải phân bố đều trên diện tích 4,24 x 3,89 m. Khi chân chống hoạt động, phản lực tập trung tại từng tấm chân và thay đổi theo hướng vươn, tải sàn cùng trạng thái máy.
Vì tài liệu dùng cho bài này chưa cung cấp phản lực lớn nhất tại từng chân hoặc diện tích tấm kê cần thiết, không thể tự chia 2.721 kg cho bốn chân để kết luận nền đủ chịu tải. Với sàn bê tông, tầng hầm, bãi có nắp kỹ thuật hoặc nền đắp, người phụ trách công trường cần đối chiếu tải cho phép với dữ liệu phản lực của đúng số sê-ri và phương án tấm kê.
- Tự cân bằng: Haulotte công bố thời gian dưới 30 giây và khả năng cân bằng 12,5°. Đây là năng lực hệ thống, không phải sự cho phép dựng máy trên mọi mái dốc.
- Điểm kê: phải sạch, ổn định, không nằm trên hố rỗng, nắp ga hoặc quá gần mép sụt.
- Dữ liệu còn cần: phản lực chân lớn nhất, diện tích tấm kê và giới hạn nền của địa điểm làm việc.
Nguồn DC/xăng và điều kiện làm việc trong nhà
HLA19 PX dùng hệ dual power: bộ ắc quy 4 x 6 V 245 Ah cho chế độ DC và động cơ xăng 26,5 hp theo trang exact model hiện hành. Bộ sạc 25 A đặt trên máy hỗ trợ nạp ắc quy. Cách kết hợp hai nguồn giúp một nền máy có thể phục vụ các ca làm việc có yêu cầu tiếng ồn, khí thải hoặc thời lượng khác nhau.
Chế độ DC không tự động xác nhận máy phù hợp mọi không gian trong nhà. Cần kiểm tra tải sàn, kích thước cửa, chiều cao thông thủy, thông gió, quy định phòng cháy, bán kính quay và vùng đặt chân chống. Không vận hành động cơ xăng trong khu vực kín nếu đánh giá rủi ro, thông gió và quy định của địa điểm chưa cho phép.
| Hạng mục | Dữ liệu công khai | Cần xác minh trên máy giao |
|---|---|---|
| Ắc quy | 4 x 6 V, 245 Ah | Tuổi bình, dung lượng thực, bộ sạc và lịch sử bảo dưỡng. |
| Động cơ xăng | 26,5 hp theo trang exact model | Tem động cơ, thị trường, giờ máy, tình trạng khởi động và bảo dưỡng. |
| Máy phát | 4.000 W trong danh mục trang bị | Điện áp, đầu ra và sự hiện diện trên cấu hình được chào. |
| Nguồn trên sàn | Ổ điện 110 V GFI tại sàn và đế; đường khí/nước lên sàn | Chuẩn điện theo thị trường và danh mục bàn giao thực tế. |
Nếu mặt bằng ưu tiên máy điện không dùng động cơ xăng, có thể đối chiếu thêm Haulotte HA16 E PRO hoặc Haulotte SIGMA 16 PRO. Đây là các model khác về hình học, khối lượng và vùng làm việc, không phải cấu hình thay tên của HLA19 PX.
4WD, 4WS và giới hạn di chuyển
Bốn bánh chủ động hỗ trợ lực kéo khi đưa máy đến vị trí dựng. Bốn bánh lái giảm bán kính quay trong từ 3,45 m ở chế độ 2WS xuống 2,03 m ở chế độ 4WS theo bảng kỹ thuật. Khoảng sáng gầm 25 cm và lốp Bar lug cũng phục vụ khả năng di chuyển trên nền ngoài trời phù hợp.
Tốc độ 7,6 km/h và khả năng leo dốc 45% là dữ liệu di chuyển. Mức 45% không phải độ nghiêng cho phép khi nâng sàn. Trước khi làm việc, máy phải dừng đúng vị trí, triển khai chân chống, hoàn tất chu trình cân bằng và đáp ứng các cảnh báo cũng như hướng dẫn vận hành của đúng số sê-ri.
Ranh giới vận hành: 4WD và 4WS giúp đưa máy vào chỗ làm; bốn chân chống mới tạo trạng thái làm việc trên cao. Không dùng khả năng bám đường hoặc leo dốc để thay cho kiểm tra độ ổn định tại vị trí dựng.
Nếu công việc cần tầm với theo hướng thẳng và di chuyển địa hình bằng boom diesel không dùng chân chống theo cấu trúc này, trang Haulotte HT16 RTJ PRO là một hướng đối chiếu khác.
Kích thước và phương án vận chuyển

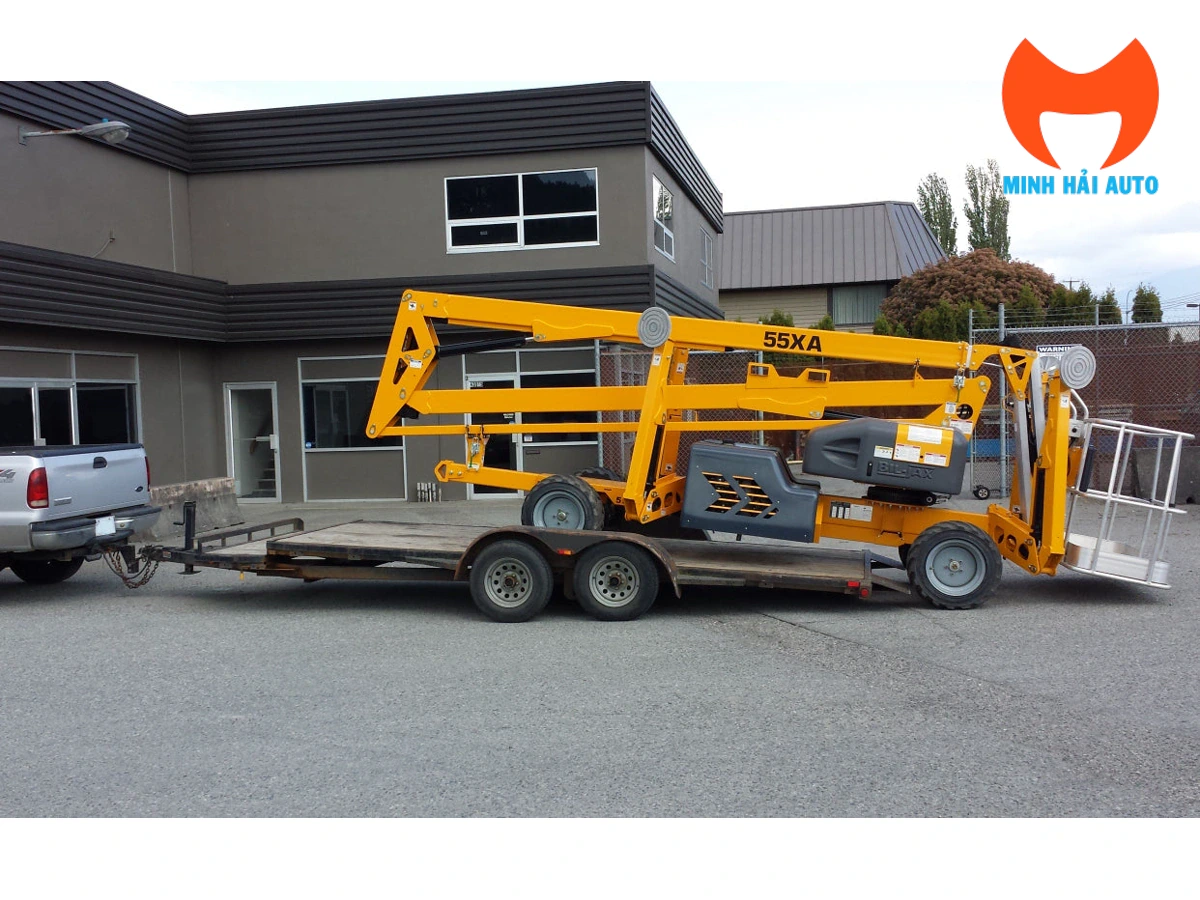

Ở trạng thái thu gọn, HLA19 PX dài 6,45 m, rộng 1,72 m và cao 2,06 m. Chiều dài cơ sở 3,08 m ảnh hưởng góc gãy khi lên xuống sàn chở; khoảng sáng 25 cm không loại trừ nguy cơ chạm gầm ở dốc chuyển tiếp. Cần kiểm cả chiều dài dốc, góc lên sàn, khả năng chịu tải của cầu dẫn và điểm buộc theo hướng dẫn.
Khối lượng 2.721 kg không bao gồm trailer, xe kéo, tấm kê, nhiên liệu bổ sung và tùy chọn có thể phát sinh. Khi chọn phương tiện vận chuyển, cần cộng khối lượng thực của toàn bộ tổ hợp, kiểm tải trục, kích thước bao, quy cách chằng buộc và giới hạn tuyến đường. Không dùng riêng con số 2.721 kg để kết luận một trailer bất kỳ là phù hợp.
Trang bị tiêu chuẩn và tùy chọn cần chốt
Danh mục công khai cho HLA19 PX có chân chống thủy lực, lốp Bar lug, bộ sạc 25 A, phanh thủy lực nhả bằng áp suất lò xo, cảm biến nghiêng, chỉ báo tình trạng ắc quy, đồng hồ giờ, máy phát 4.000 W, sàn tự cân bằng và hệ cân bằng tự động. Các hạng mục điện, phụ kiện và cấu hình động cơ vẫn có thể khác theo thị trường hoặc revision.
| Nhóm | Haulotte liệt kê | Cách chốt |
|---|---|---|
| Ổn định | Chân chống thủy lực, sàn tự cân bằng, tự cân bằng 12,5° | Thử chu trình, cảnh báo, cảm biến và tình trạng tấm chân trên đúng máy. |
| Điện và tiện ích | Máy phát 4.000 W, ổ 110 V GFI, đường khí và nước lên sàn | Xác nhận chuẩn điện, đầu nối và hạng mục thực tế theo thị trường. |
| Lốp | 26 x 12 Bar lug tiêu chuẩn; lốp turf tùy chọn | Chọn theo nền và ghi loại lốp vào báo giá. |
| Phụ kiện | Đèn cảnh báo, giá đỡ ống đèn, khay dụng cụ | Chỉ coi là có khi được liệt kê trong cấu hình chào bán. |
| Nguồn động lực | DC/xăng; có khác biệt revision về ắc quy và công suất động cơ | Đối chiếu tem, số sê-ri, tài liệu khu vực và tình trạng vận hành. |
Cần kiểm tra HLA19 PX có vừa mặt bằng? Gửi cao độ, khoảng cách ngang, bản vẽ vật cản, kích thước tuyến vào, tải nền và vị trí chân chống qua Zalo hoặc gọi 033.204.6292.
Sáu dữ liệu cần gửi trước khi báo giá
Ghi chiều cao, khoảng cách ngang, hướng tiếp cận và cao độ vật cản phải vượt qua.
Đánh dấu khu vực tối thiểu 4,24 x 3,89 m, khoảng cách đến tường, máy móc, mép hố và luồng giao thông.
Đo cổng, lối cua, độ cao thông thủy, dốc chuyển tiếp và các đoạn nền yếu trên tuyến.
Cung cấp giới hạn tải sàn, vị trí dầm hoặc dữ liệu địa kỹ thuật; yêu cầu phản lực chân nếu công trình cần tính kết cấu.
Cộng người, dụng cụ, vật tư; nêu yêu cầu tiếng ồn, khí thải, thông gió và nguồn sạc tại chỗ.
Chốt máy mới hay đã qua sử dụng, năm sản xuất, số giờ, số sê-ri, phụ kiện, phương án vận chuyển và danh mục hồ sơ.
Giá HLA19 PX chưa được niêm yết vì còn phụ thuộc nguồn máy, tình trạng, revision, tùy chọn, địa điểm giao và phương án vận chuyển. Điều kiện bảo hành cũng chưa công bố chung khi chưa xác định máy mới hay đã qua sử dụng; nội dung áp dụng phải ghi trong báo giá và hợp đồng của đúng máy.
Giới hạn cần biết trước khi chọn HLA19 PX
Máy tự hành bằng bánh để di chuyển, nhưng thao tác trên cao cần triển khai và cân bằng chân chống đúng quy trình.
Phản lực tại chân không bằng một phần tư khối lượng máy. Nền và tấm kê phải được đánh giá theo trạng thái bất lợi của đúng cấu hình.
Dùng 10,19 m từ tâm máy hoặc 8,33 m từ mép tấm chân chống đúng theo bản vẽ, không trộn hai cách đo.
Mức 45% không cho phép nâng trên độ dốc tương ứng. Cảnh báo nghiêng, chu trình cân bằng và hướng dẫn máy vẫn là giới hạn vận hành.
Ắc quy, động cơ, chuẩn điện, lốp và phụ kiện phải được xác nhận bằng tem cùng hồ sơ của máy được chào.
Câu hỏi thường gặp về Haulotte HLA19 PX
HLA19 PX có phải xe nâng người chân nhện không?
Không. Đây là boom tự hành bánh lốp hạng nhẹ có 4WD, 4WS và bốn chân chống thủy lực. Máy tự chạy đến vị trí dựng, sau đó phải triển khai chân chống để làm việc trên cao.
Nên dùng tầm với 10,19 m hay 8,33 m để đo?
Dùng 10,19 m khi đo từ tâm máy và 8,33 m khi đo từ mép ngoài tấm chân chống. Bản vẽ phải thể hiện rõ gốc đo; vị trí làm việc cuối cùng còn phải nằm trong biểu đồ của máy.
HLA19 PX có thể nâng người mà không hạ chân chống không?
Không nên hiểu chức năng tự hành theo cách đó. 4WD và 4WS dùng để di chuyển, còn trạng thái làm việc trên cao cần chân chống được triển khai và cân bằng theo hướng dẫn vận hành.
HLA19 PX có dùng được trong nhà không?
Hệ DC hỗ trợ công việc cần giảm tiếng ồn và khí thải tại chỗ, nhưng phải kiểm tải sàn, thông gió, cổng vào, vùng chân chống và quy định của cơ sở. Không chạy động cơ xăng trong khu vực kín khi chưa có đánh giá và cho phép phù hợp.
Vận chuyển HLA19 PX cần lưu ý gì?
Máy thu gọn có kích thước 6,45 x 1,72 x 2,06 m và nặng 2.721 kg. Phương án chở phải tính thêm trailer, phụ kiện, tổng chiều cao, tải trục, dốc lên xuống và quy cách chằng buộc.
Cần cung cấp gì để nhận báo giá HLA19 PX?
Quý khách gửi cao độ, tầm với, vật cản, tuyến vào, tải nền, vùng đặt chân, tải trong sàn, môi trường làm việc, địa điểm giao và yêu cầu máy mới hay đã qua sử dụng. Minh Hải Auto sẽ đối chiếu cấu hình trước khi báo giá.
