Xe cẩu tự hành 5 tấn daewoo novus

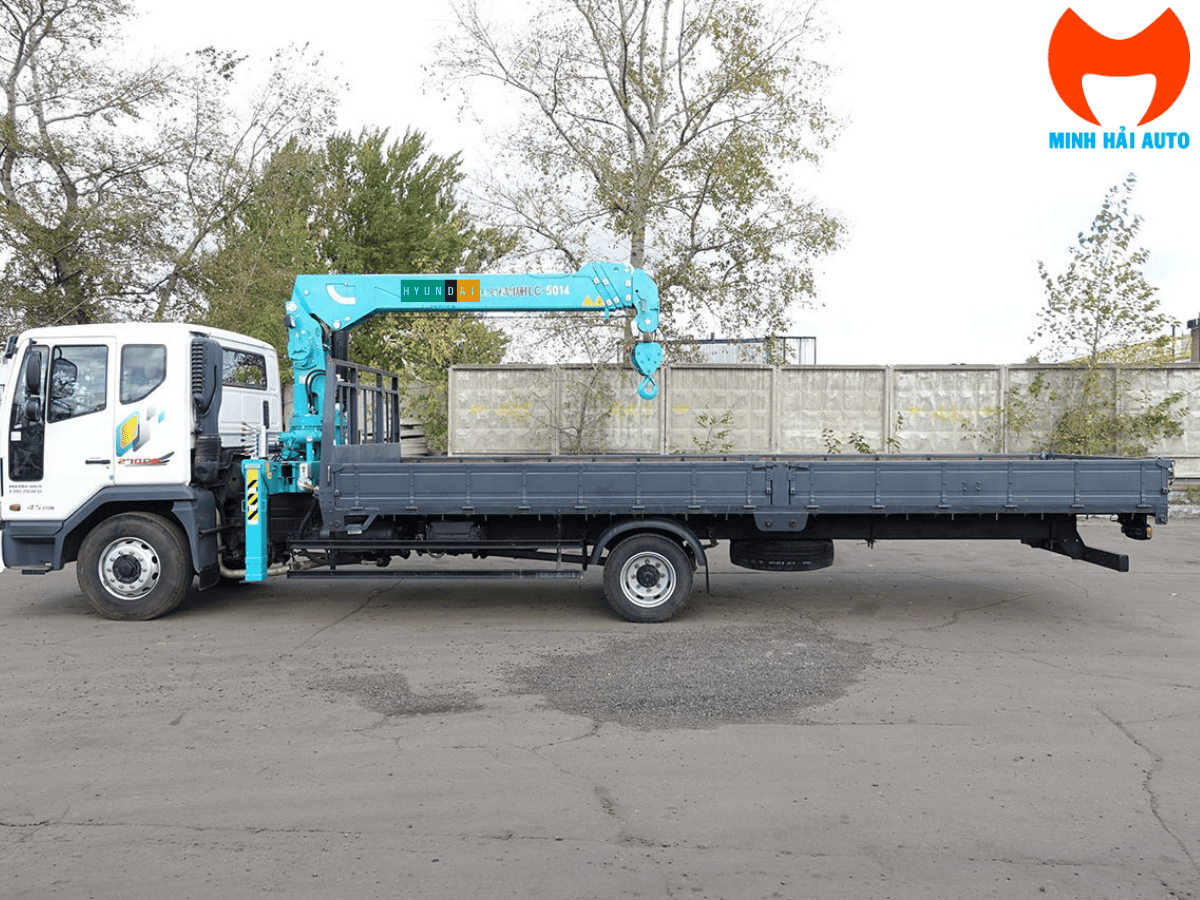

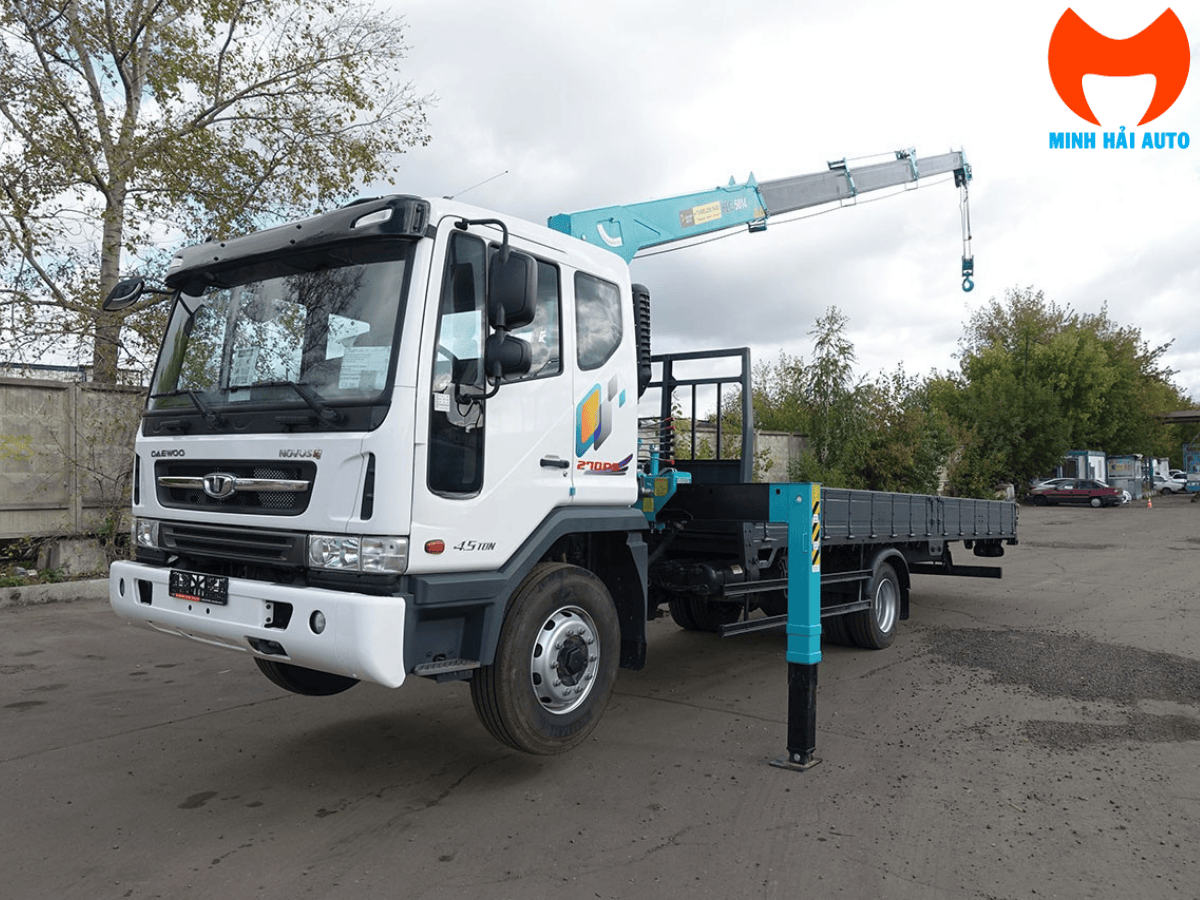

Đây là cấu hình xe tải hai chân gắn cẩu tự hành hạng 5 tấn. Cẩu Hyundai Everdigm HLC-5014 cần lục giác 4 đoạn, nâng 5.000 kg ở bán kính gần và vươn tới 10,7 m. Xe nền Daewoo Novus sát-xi thấp, sau khi lắp cẩu còn chở thêm được 3.820 kg trên thùng lửng dài 7,0 m.

Ba con số tấn trên cùng một chiếc xe

Trên cùng chiếc xe này có ba con số tính bằng tấn, và chúng nói về ba thứ hoàn toàn khác nhau. Đây là chỗ dễ nhầm nhất khi chọn xe cẩu.

Nói cách khác: cẩu nâng được 5 tấn nhưng chỉ ở sát thân xe, còn thùng xe chở được 3.820 kg. Hai con số này không cộng vào nhau và cũng không thay thế nhau — khi làm việc, cẩu nâng từng kiện hàng lên xuống, còn tải hàng là tổng khối lượng nằm trên thùng lúc di chuyển.

Con số nào dùng để làm gì. Muốn biết cẩu có nhấc nổi kiện hàng nặng nhất không, dùng sức nâng theo bán kính. Muốn biết chở được bao nhiêu trong một chuyến, dùng tải hàng 3.820 kg. Muốn tra hồ sơ đăng ký và tải trọng cầu đường, dùng con số trong giấy chứng nhận kiểm định.

Thông số cẩu HLC-5014

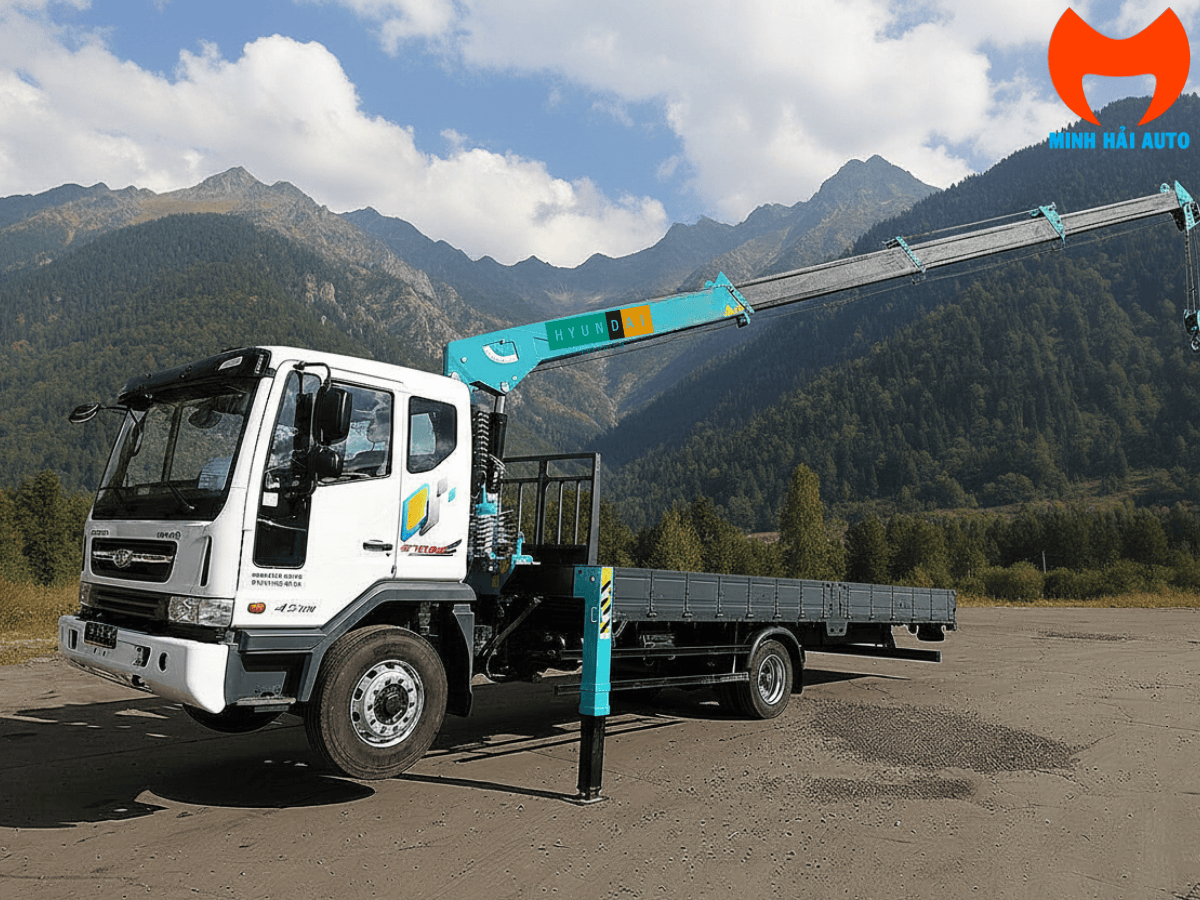

Nhân sức nâng với bán kính cho mô-men ở mốc gần: 5.000 kg × 2,5 m tương đương 12,5 tấn·mét. Khi duỗi cần ra xa, tải nâng cho phép giảm nhanh — ở gần mức bán kính lớn nhất 10,7 m, tải nâng chỉ còn khoảng một phần năm so với mốc gần.

Trang này không đăng biểu đồ tải đầy đủ. Giữa hai mốc còn nhiều giá trị trung gian mà chúng tôi chưa đối chiếu được với tài liệu của hãng. Trước khi lập phương án nâng, đề nghị quý khách đối chiếu với biểu đồ tải dán trên thân cẩu, vì đó mới là căn cứ vận hành.

Tải hàng còn lại sau khi lắp cẩu

Bảng thông số ghi hai con số cần đọc cùng nhau: tải trọng xe 6.500 kg và tải hàng còn lại 3.820 kg. Chênh lệch giữa hai con số là 2.680 kg.

Để thấy rõ khác biệt đó, có thể đối chiếu với cấu hình Thaco Auman C160 gắn cùng cẩu HLC-5014: cùng model cẩu nhưng xe nền lớn hơn nên tải hàng còn lại cao hơn đáng kể, đổi lại kích thước và chi phí cũng khác.

Thông số xe nền Daewoo Novus

Động cơ 5.850 cm³ cho 270 mã lực là mức khá dư dả với xe hai chân hạng này. Khi cẩu làm việc, động cơ chạy ở vòng tua thấp để dẫn bơm thủy lực, nên công suất dư giúp cẩu thao tác đều tay hơn là để chạy nhanh.

Thành thùng cao 400 mm là thùng lửng thấp — phù hợp khi hàng được cẩu nhấc từ trên xuống thay vì xếp dỡ từ bên hông. Thùng dài 7,0 m cho phép chở cấu kiện dài dù xe chỉ có hai chân.

Sát-xi thấp có ý nghĩa gì

Bảng ghi loại chassis là sát-xi dạng thấp. Với xe gắn cẩu, điều này có hai hệ quả thực tế.

• Trọng tâm thấp hơn — khi cẩu duỗi cần ngang, phần lớn lực lật dồn lên chân chống phía đó. Sàn thùng thấp giúp toàn xe ổn định hơn so với sát-xi cao cùng hạng tải.
• Nâng hàng lên thùng dễ hơn — chiều cao sàn thùng thấp rút ngắn quãng nâng, đồng thời người đứng dưới dễ thao tác dây buộc và chằng hàng.

Đổi lại, sát-xi thấp thường đi với lốp nhỏ hơn ở cầu sau — ở đây là 245/70R19.5 so với 295/80R22.5 phía trước, nên khoảng sáng gầm thấp hơn. Với công trường nền đất chưa san hoặc có gờ cao, cần khảo sát tuyến đường vào trước.

Cần chốt trước khi nhận xe

• Tem model trên thân cần — đối chiếu số hiệu HLC-5014 với hợp đồng, kiểm xem có hậu tố chữ cái nào phía sau không.
• Biểu đồ tải dán trên cẩu — căn cứ vận hành; đối chiếu với sức nâng ghi trong tài liệu chào hàng.
• Tải hàng còn lại trên giấy tờ — đối chiếu con số 3.820 kg với giấy chứng nhận kiểm định, vì đây là căn cứ khi chở hàng.
• Kích thước lòng thùng thực tế — đo lại sau khi lắp, đối chiếu với 7.000 mm trong hồ sơ.
• Bề ngang mặt bằng cho chân chống — đo khoảng mở thực tế của chân chống ngang khi nhận xe.
• Hệ thủy lực và bơm trích công suất — kiểm tra đường ống, gioăng và thao tác lên xuống của chân chống thủy lực.
• Hồ sơ kiểm định an toàn thiết bị nâng — phải có trước khi đưa vào sử dụng.

Bài 9 điểm kiểm tra khi nhận xe tải gắn cẩu 5 tấn đi chi tiết hơn từng hạng mục ở bước bàn giao.
