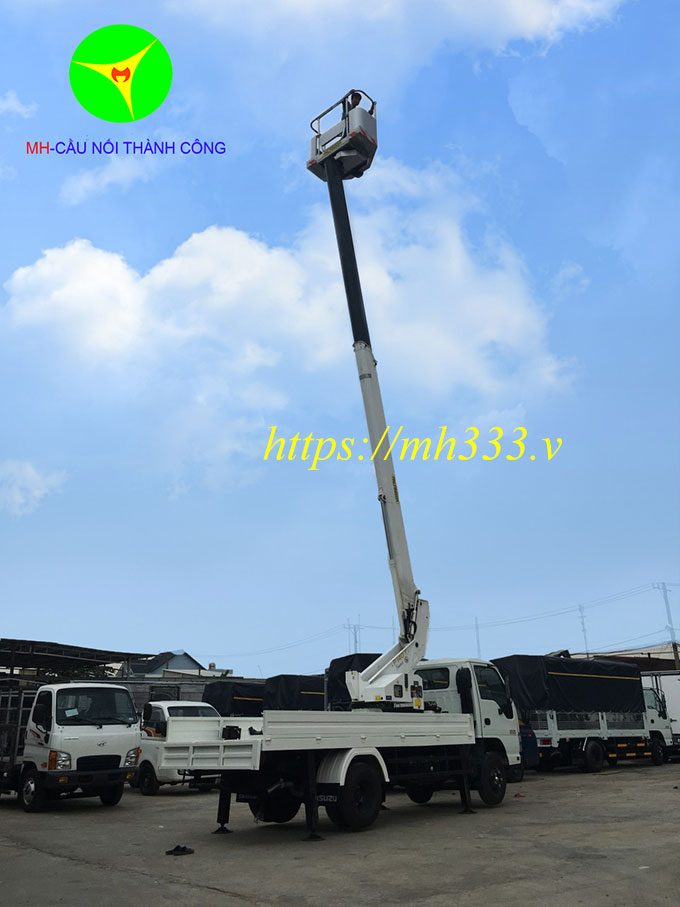

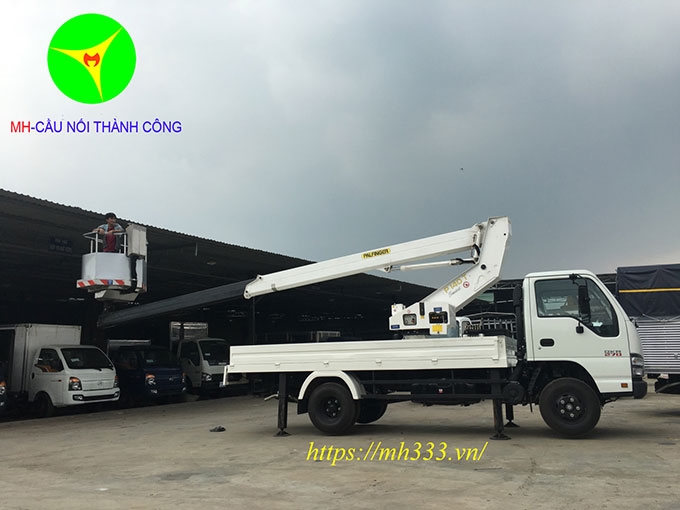

Xe ô tô nâng người 14m làm việc trên cao

THÔNG SỐ

ĐẶC TÍNH KỸ THUẬT

I. Xe cơ sở xe ô tô nâng người 14m:

ISUZU QKR77HE4 – Nhật sản xuất, lắp ráp tại Việt Nam, năm 2018, Mới 100%

Chiều dài tổng thể (mm)

6100

Chiều rộng tổng thể (mm)

1860

Chiều cao tổng thể (mm)

3100

Chiều dài cơ sở (mm)

3360

Trọng lượng:

Thông số chính xác sẽ theo “Giấy chứng nhận chất lượng” do Cục Đăng kiểm cấp

Tổng trọng tải (kg)

4300

Động cơ:

Đạt tiêu khí thải EURO 4

Kiểu

4JH1E4NC

Loại

Động cơ Diesel, 4 kỳ, 4 xilanh thẳng hàng, làm mát bằng nước, tăng áp.

Công thức bánh xe:

4 x 2

Hộp số

Hộp số cơ khí, số sàn, điều khiển bằng tay 5 số tiến, 1 số lùi.

Hệ thống lốp:

07 cái (kể cả lốp dự phòng)

Tay lái

Nguyên thủy bên trái phù hợp luật đường bộ Việt Nam, có trợ lực thủy lực

Hệ thống phanh chính

Phanh dầu với bộ trợ lực chân không, mạch kép

Hệ thống phanh tay

Kiểu cơ khí, tác động lên trục thứ cấp hộp số

Hệ thống treo:

Lá nhíp hợp kim, giảm chấn thủy lực kiểu ống lồng.

Các thiết bị của bảng điều khiển:

Đồng hồ đo tốc độ, đồng hồ báo nhiên liệu, đồng hồ báo nhiệt độ nước làm mát, đồng hồ đo tốc độ động cơ, bảng các đèn chỉ báo

Thùng nhiên liệu (lít)

100 - Có khoá nắp

Kiểu cabin

Cabin đầu bằng, lật ra phía trước với cơ cấu thanh xoắn và thiết bị khóa an toàn.

Radio-CD

Có

Số chỗ ngồi

03

Máy lạnh cabin

Có

Trang bị khác

Gạt nước 2 tốc độ có ngắt quãng

Ghế tài xế có thể trượt & điều chỉnh phần lưng tựa.

II. Hệ thống chuyên dùng Xe ô tô nâng người 14m

Kích thước lọt lòng (DxRxC), (mm)

Thông số chính xác sẽ theo “Giấy chứng nhận chất lượng” do Cục Đăng kiểm cấp

4.400 x 1.740 x 300

Vật liệu khung đà

Khung chính chế tạo bằng thép tấm dập định hình

Vật liệu sàn, dày (mm)

Thép tấm, 3mm

Vật liệu bửng

Thép tấm dập định hình, khung bửng bằng thép hộp mạ kẽm.

Liên kết với khung xe

Thùng tải được liên kết với đà dọc của khung xe bằng mối lắp bu lông quang.

Thang nâng người

Lắp đồng bộ với xe cơ sở

Xuất xứ: Palfiger (Ý) – Mới 100%

Thang nâng sản xuất theo tiêu chuẩn EN280:2010 Mobile elevating work platforms – Tiêu chuẩn sản xuất thiết bị nâng người làm việc trên cao di động.

Nhãn hiệu

Palfinger P140T

Bán kính làm việc tối đa, (m)

8,4

Góc nâng cần chính (độ)

-25o ~ +80o

Góc xoay cần (độ)

370o

Góc xoay rổ nâng

2 x 90o

Kết cấu cần

Dạng ống lồng, nâng hạ bằng xy lanh thủy lực

Chiều cao nâng tối đa đến đáy rổ nâng (m)

11,5

Chiều cao làm việc tối đa với rổ nâng (m)

13,5

Tải trọng nâng (kg)

230

Rổ công tác:

Đồng bộ theo thang nâng

- Tải trọng:  2 người / 230 kg

- Kích thước (mm): 1.400x850x1100

Vật liệu

Hợp kim nhôm

Góc quay ngang bên phải - trái của rổ

Trục quay 90o sử dụng hệ thống thủy lực

Trang thiết bị an toàn

02 bộ dây đai an toàn, sử dụng cho 02 người làm việc đứng trong rổ, có vị trí móc 02 dây an toàn

Chân chống:

04 chân

2 chân trước

Đồng bộ theo thang nâng

2 chân sau

Đồng bộ theo thang nâng

Hệ thống thủy lực:

 Bơm

Đồng bộ theo thang nâng

 Van điều khiển

Đồng bộ theo thang nâng

Hệ thống truyền động:

Trích công suất

Trích công suất từ động cơ xe qua bộ trích công suất (PTO)

Hệ thống điều khiển

Đồng bộ theo thang nâng

Điều khiển tại vị trí hộp điều khiển đặt tại trụ xoay và trên rổ nâng

Hệ thống an toàn:

Hệ thống khóa liên động cần và chân chống

- Các chức năng của cần chỉ hoạt động được khi tất cả các chân chống đều ra hết. Khi bất kỳ chân chống nào chưa chạm đất, cần sẽ không hoạt động và ở vị trí nghỉ.

- Khi cần hoạt động, tất cả các chân chống đang ở trạng thái ra hết và không điều khiển được. Chân chống chỉ thu về được khi cần đã xếp gọn và ở vị trí nghỉ

Hệ thống cân bằng rổ nâng

Hệ thống cân bằng từ động bằng xylanh thủy lực

Công tắc dừng khẩn cấp

Thang nâng có trang bị công tắc dừng khẩn cấp tại vị trí hộp điều khiển đặt tại trụ xoay và trên rổ nâng

Bơm khẩn cấp

Sử dụng trong trường hợp động cơ xe không hoạt động

Vị trị lắp dây đai an toàn

Trên rổ nâng có vị trí lắp 02 dây đai an toàn cho người sử dụng

Đi vô cân bằng

Có trang bị

Độ nghiêng bề mặt tối đa xe có thể làm việc được

≤ 5o

Trang bị khác:

Đồng hồ báo giờ hoạt động

Thang nâng có trang bị đồng hồ đếm giờ để hỗ trợ công tác bảo trì, bảo dưỡng

Công tắc khởi động/tắt máy

Thang nâng có trang bị công tắc khởi động/tắt máy tại vị trí hộp điều khiển đặt tại trụ xoay và trên rổ nâng

Bảo hiểm hông và vè sau

2 bên hông xe

III. Trang bị kèm theo xe ô tô nâng người 14m:

Xe cơ sở

01 bánh xe dự phòng

01 con đội và tay quay

Bộ đồ nghề tiêu chuẩn

Sách hướng dẫn sử dụng

Sổ bảo hành

Phần chuyên dùng

Thùng đựng đồ nghề.

Dây đai an toàn (02 sợi).
