Cấu hình trong bài

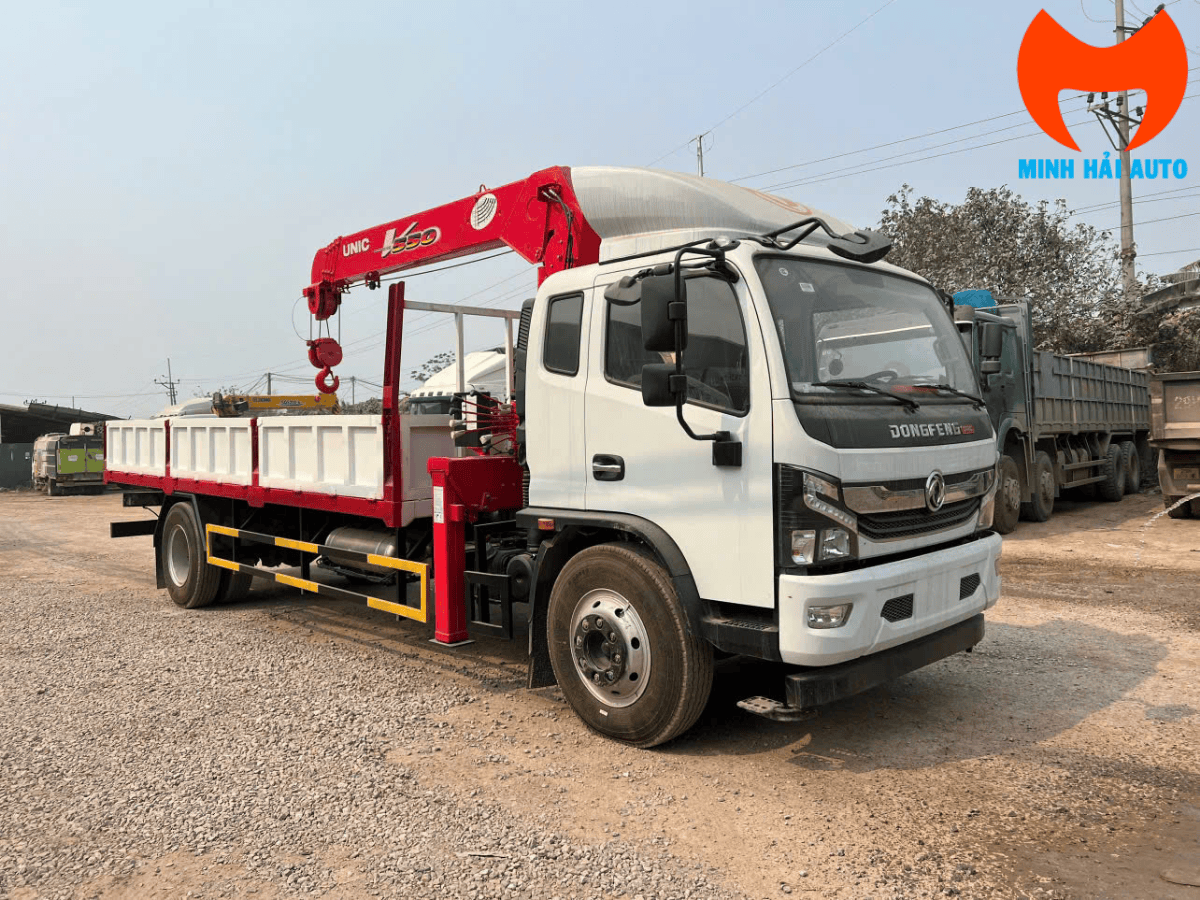

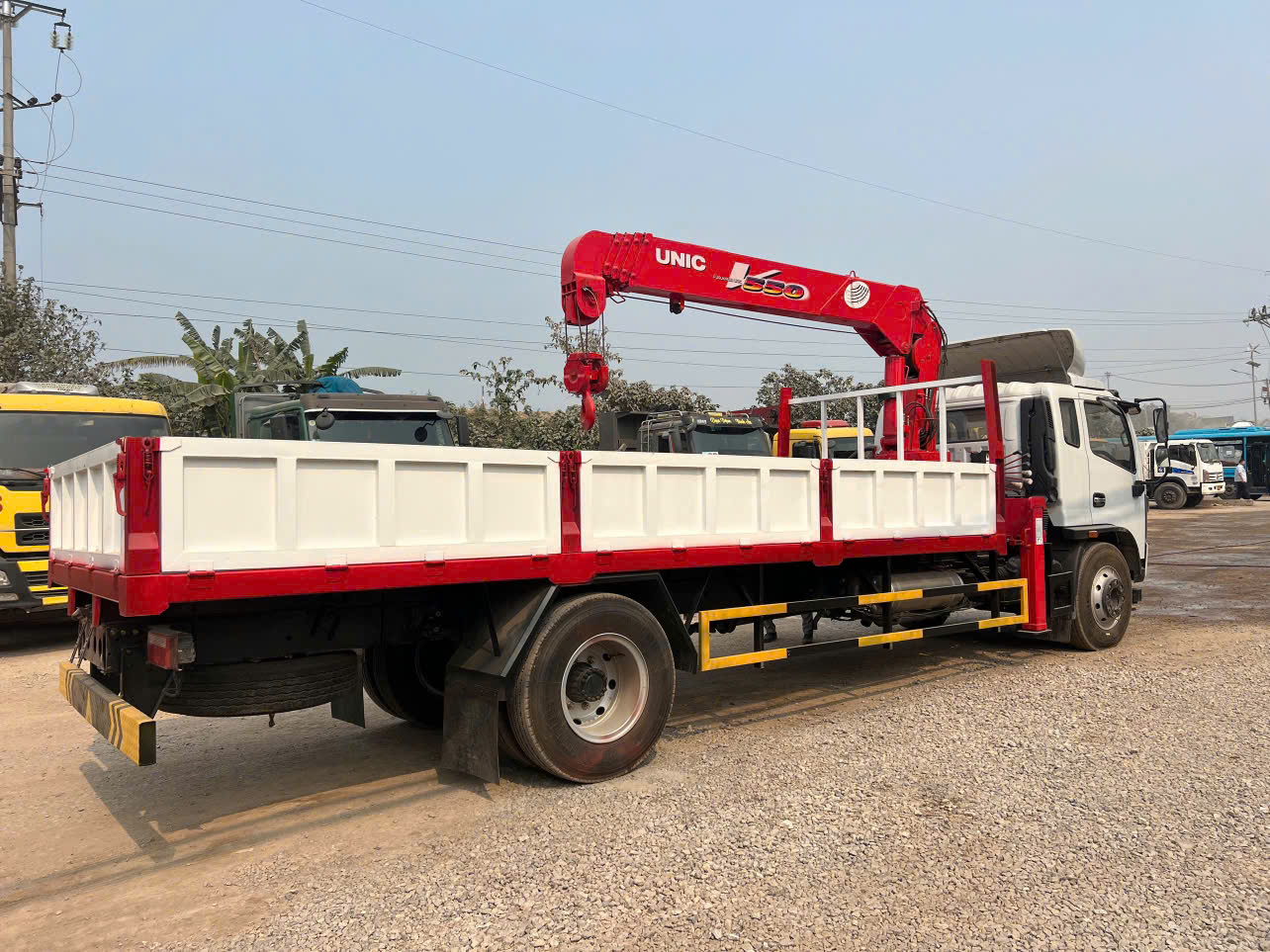

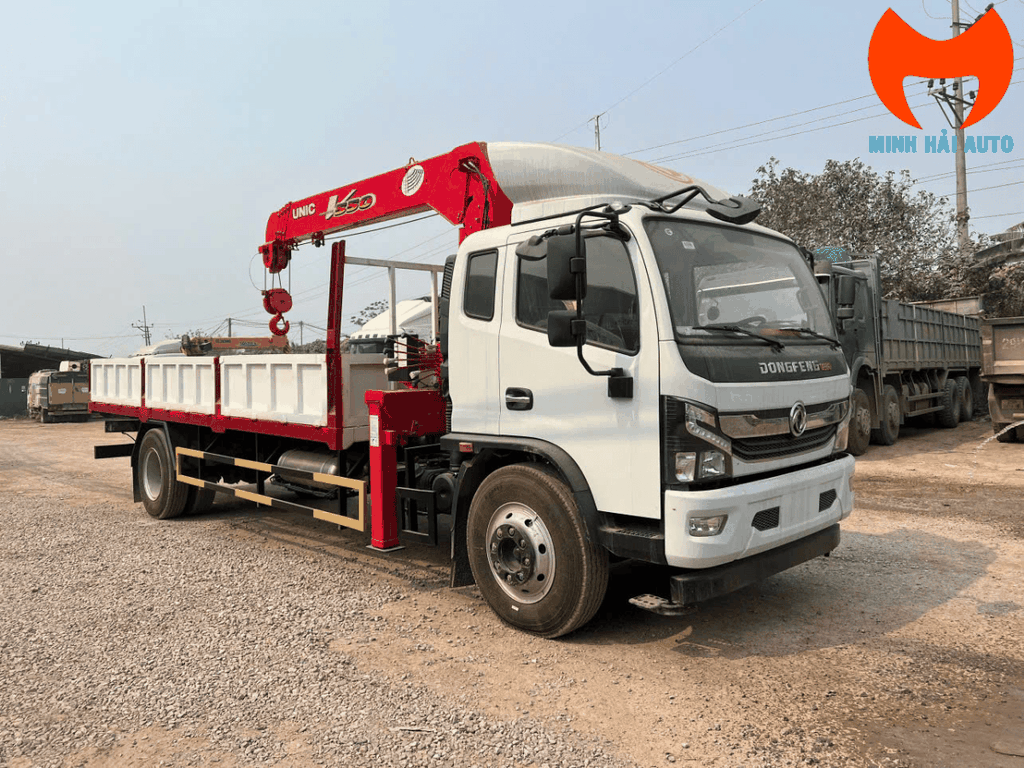

Xe tải Dongfeng D8 gắn cẩu Furukawa UNIC URV555 hạng 5 tấn, 5 đoạn cần
Tải cho phép chở 6.950 kg, trọng lượng toàn bộ 15.000 kg. Cẩu nâng 5.050 kg tại tầm với 2,5 m, tầm với lớn nhất 13,14 m.
Xe tải hai chân lắp cẩu Unic năm đoạn cần — cấu hình gọn cho công việc vừa chở vừa tự bốc dỡ. Bài này nêu thông số xe nền và cẩu, giải thích vì sao tên gọi "D8" không phải tải trọng và cách đọc mã cẩu Unic để biết đúng số đoạn cần.
Xe này hợp với công việc nào

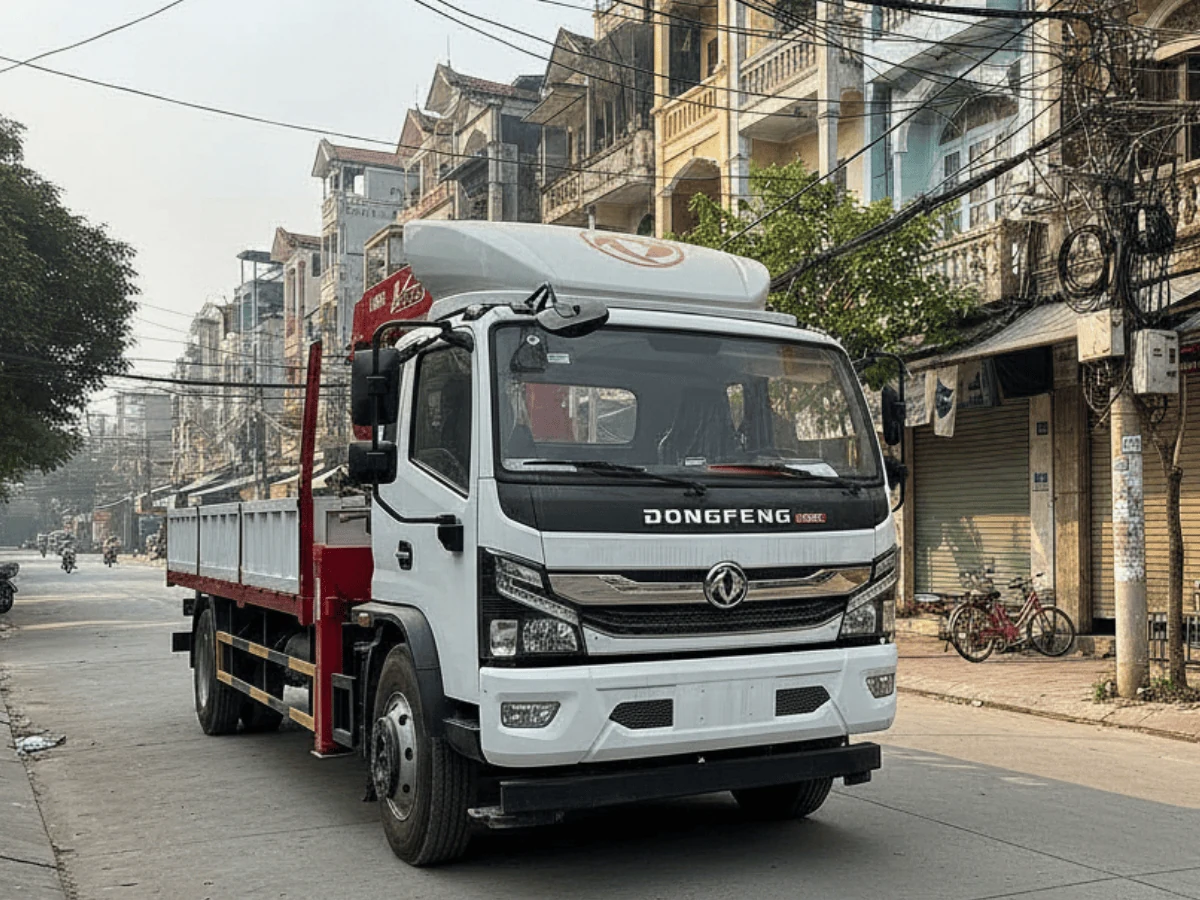

Tổ hợp hai chân với thùng lửng dài 6,1 m và cẩu 5 tấn phù hợp với công việc chở vật tư kèm tự bốc dỡ tại điểm giao: vật liệu xây dựng, sắt thép, máy móc vừa, cây xanh đô thị. Xe không quá dài nên vào được ngõ và công trường có lối hẹp.
Cẩu năm đoạn cần cho tầm với 13,14 m — đủ để với qua thùng xe và đặt hàng ở khoảng cách xa hơn so với bản ít đoạn cần hơn cùng hạng tải.
Tên "D8" không phải tải trọng
Đây là điểm hay bị hiểu nhầm. "D8" là tên dòng xe của Dongfeng, không phải chỉ số tải trọng. Xe trong bài có:
Tải cho phép chở: 6.950 kg — đây mới là khối lượng hàng được phép chở theo hồ sơ, không phải 8 tấn.
Con số này đã tính phần khối lượng của cẩu và thùng lắp trên xe. Khi lập kế hoạch vận chuyển, lấy 6.950 kg làm mốc, không lấy theo tên gọi.
Thông số xe nền Dongfeng D8
| Nhãn hiệu | DONGFENG |
|---|---|
| Loại phương tiện | Ô tô tải có cần cẩu |
| Trọng lượng bản thân | 7.855 kg |
| Tải trọng cho phép chở | 6.950 kg |
| Số người cho phép chở | 3 người |
| Trọng lượng toàn bộ | 15.000 kg |
| Kích thước xe (DxRxC) | 9.340 × 2.380 × 3.150 mm |

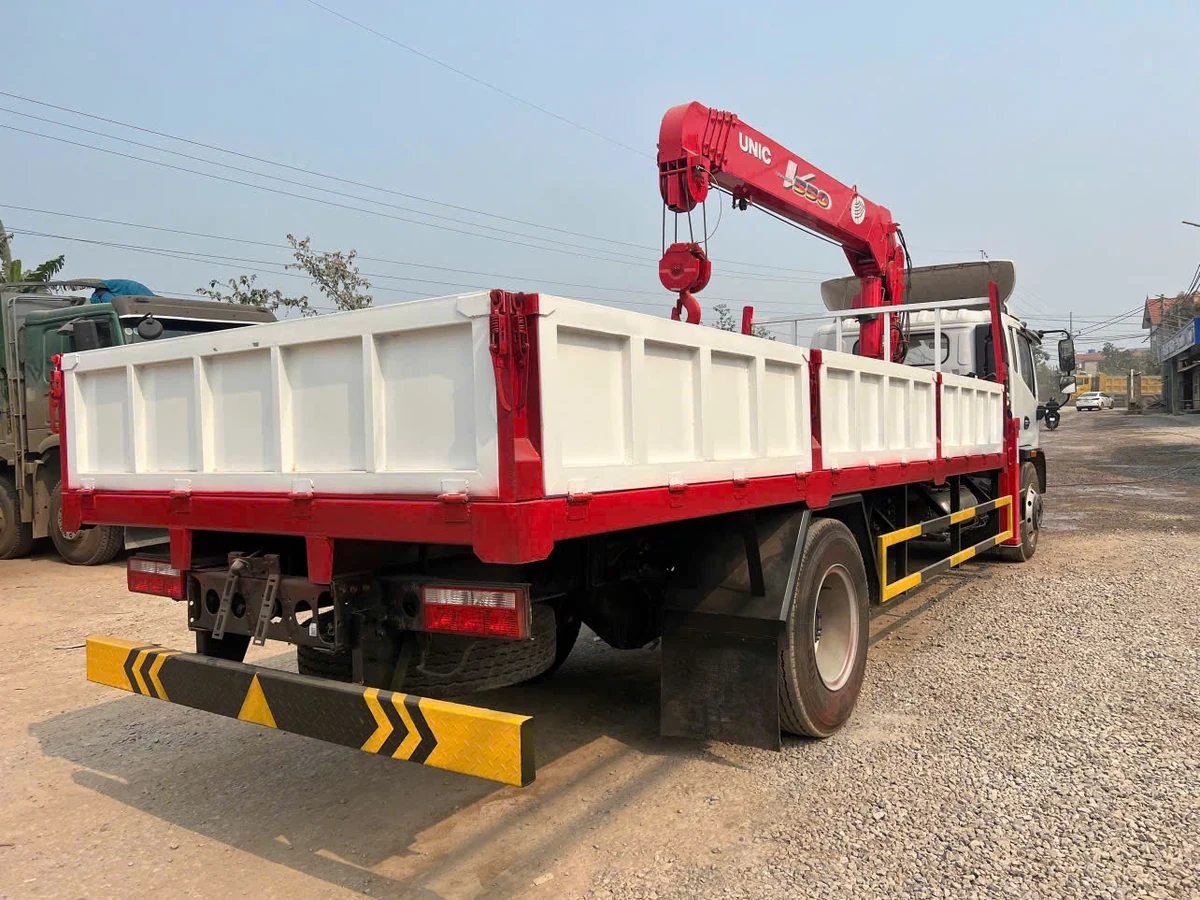

| Kích thước lòng thùng | 6.100 × 2.250 × 550 mm |
| Khoảng cách trục | 5.700 mm |
| Công thức bánh xe | 4×2 |
| Nhãn hiệu động cơ | YC4S170-50 |
| Loại động cơ | 4 kỳ, 4 xy-lanh thẳng hàng, tăng áp |
| Thể tích làm việc | 3.767 cm³ |
| Công suất lớn nhất | 125 kW tại 2.600 vòng/phút |
| Cỡ lốp trước / sau | 9.00 R20 / 9.00 R20 |
| Hệ thống phanh | Tang trống, khí nén |
| Hệ thống lái | Trục vít — ê cu bi, có trợ lực thủy lực |
Ba con số khối lượng trong bảng cộng khớp nhau, và phép cộng này giải thích một thắc mắc thường gặp:
7.855 kg (bản thân) + 6.950 kg (hàng) + 195 kg (3 người × 65 kg) = 15.000 kg — đúng bằng trọng lượng toàn bộ.
Trọng lượng toàn bộ trong hồ sơ đăng kiểm có tính cả phần khối lượng người ngồi trên xe. Vì vậy khi cộng trọng lượng bản thân với tải hàng mà thấy thiếu so với tổng, phần chênh thường chính là khối lượng người theo số chỗ ngồi — không phải lỗi ghi chép.

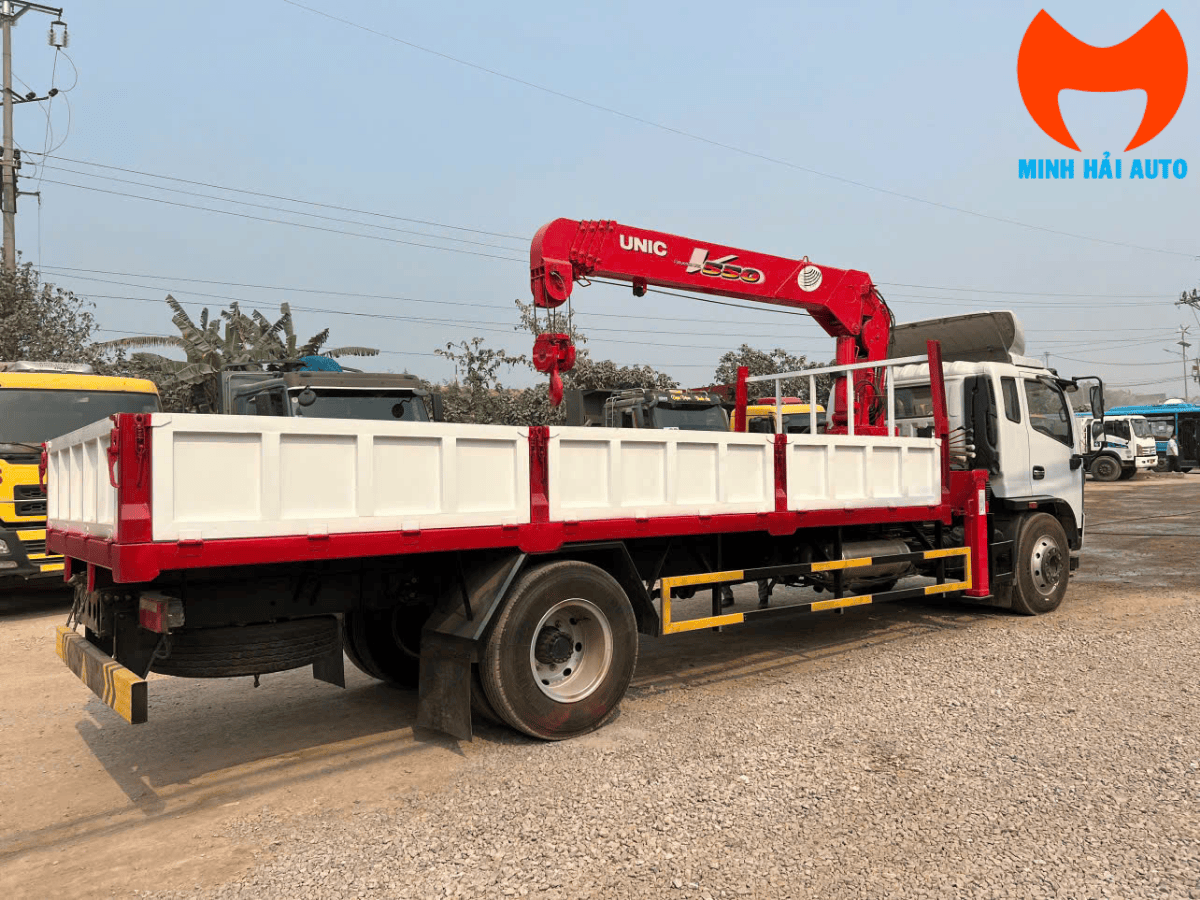

Thông số cẩu Unic URV555
| Nhãn hiệu / Model | UNIC / URV555 |
|---|---|
| Xuất xứ | Nhập khẩu nguyên chiếc từ Thái Lan |
| Tải trọng nâng lớn nhất | 5.050 kg tại tầm với 2,5 m |
| Tầm với lớn nhất | 13,14 m (ứng với tải 500 kg) |
| Chiều cao nâng móc lớn nhất | 15,1 m |
| Kết cấu cần | Cần hộp kiểu ống lồng, 5 đoạn cần |
Hai mốc trong bảng cho thấy mức giảm tải theo tầm với: 5.050 kg ở 2,5 m nhưng chỉ còn 500 kg ở 13,14 m. Căn cứ khi lập phương án nâng là bảng tải dán trên thân cẩu của đúng chiếc xe, không lấy con số 5 tấn trong tên gọi làm mốc chung.
Cách đọc mã cẩu Unic
Furukawa UNIC đặt tên theo quy ước mà nếu biết thì tự kiểm được thiết bị: chữ số cuối trong mã là số đoạn cần.
Ba chữ số đầu chỉ dòng cẩu (hạng 5 tấn), chữ số cuối chỉ số đoạn cần. Bản 4 đoạn cùng dòng mang mã UR-V554, tầm với ngắn hơn.
Chữ sơn trên thân cần thường chỉ ghi tên dòng chứ không ghi mã đầy đủ, nên không dùng chữ sơn để xác định bản cẩu.
Duỗi hết cần rồi đếm đốt gốc cộng các đoạn ống lồng bên trong. Số đếm được phải trùng chữ số cuối trong mã, và đối chiếu thêm với tem thiết bị.
Lưu ý phân biệt hạng tải: dòng UR-V550 là hạng 5 tấn, khác hẳn dòng UR-V370 và UR-V340 (hạng 3 tấn). Xem dòng cẩu Unic UR-V340 hạng 3 tấn để so sánh.
Cần xác định đúng bản cẩu trên chiếc xe cụ thể? Gọi 033.204.6292 để được hướng dẫn đọc tem và đếm đoạn cần.
Những mục cần đối chiếu hồ sơ
Đối chiếu mã đầy đủ trên tem với số đoạn đếm được. Đây là căn cứ xác định đúng bản, không lấy theo chữ sơn trên thân cần.
Hai mốc trong bài chỉ để tham khảo. Khi vận hành phải dùng bảng tải đầy đủ dán trên chính thiết bị.
Trị số 6.950 kg là của cấu hình trong bài. Phương án đóng thùng khác sẽ cho tải hàng khác.
Bảng ghi chở 3 người, tương ứng 195 kg trong tổng 15.000 kg. Số chỗ khác sẽ làm thay đổi phần tải hàng còn lại.
Lắp cẩu lên xe tải là cải tạo phương tiện, phải có hồ sơ thiết kế phê duyệt trước khi thi công và nghiệm thu theo quy định hiện hành.
Đo bề rộng chỗ đứng cẩu và kiểm nền chịu lực, nhất là khi nâng ở tầm với xa nơi tải cho phép giảm mạnh.
Câu hỏi thường gặp
Xe D8 chở được 8 tấn phải không?
Không. "D8" là tên dòng xe của Dongfeng, không phải tải trọng. Tải cho phép chở của cấu hình trong bài là 6.950 kg theo hồ sơ.
URV555 khác URV554 ở chỗ nào?
Chữ số cuối là số đoạn cần: URV555 là bản 5 đoạn, URV554 là bản 4 đoạn. Cùng dòng cẩu hạng 5 tấn nhưng khác tầm với và chiều cao móc.
Cẩu 5 tấn có nâng được 5 tấn ở mọi tầm với không?
Không. Mức 5.050 kg chỉ đạt tại tầm với 2,5 m. Ở tầm với lớn nhất 13,14 m, tải cho phép còn khoảng 500 kg.
Vì sao cộng trọng lượng bản thân với tải hàng lại thiếu so với tổng?
Vì tổng trọng lượng có tính cả khối lượng người ngồi trên xe. Ở cấu hình này: 7.855 + 6.950 + 195 kg (3 người) = 15.000 kg.
Cẩu Unic này nhập từ đâu?
Bảng thông số ghi nhập khẩu nguyên chiếc từ Thái Lan. Xuất xứ cụ thể của từng lô nên đối chiếu theo chứng từ nhập khẩu kèm xe.
