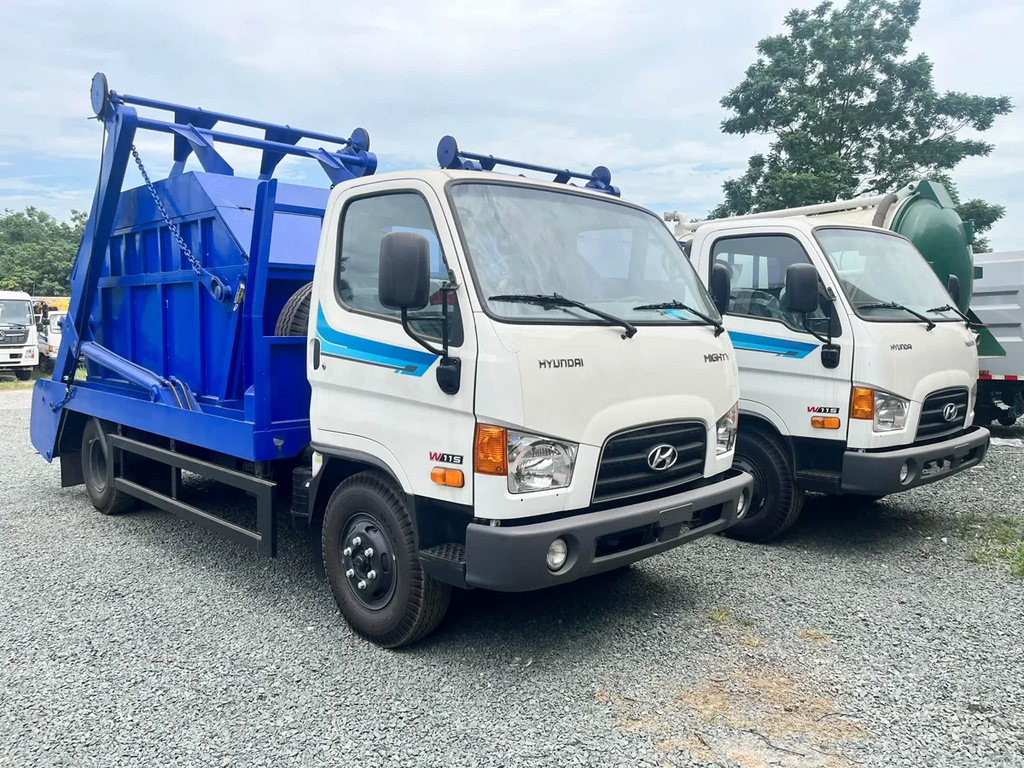

Hệ thống kéo và nâng hạ thùng rời dạng skip loader chuyên dùng thu gom, vận chuyển bùn nạo vét cống rãnh, bùn vi sinh, chất thải đặc và bán lỏng tại các đô thị hoặc khu công nghiệp tập trung.
Số liệu kỹ thuật chuyên dùng 4,5 m³ và chassis Hyundai Mighty W11S Euro 5 được xác thực theo hồ sơ xuất xưởng và tiêu chuẩn an toàn kỹ thuật phương tiện cơ giới đường bộ.
Định vị vận hành: Xe chở bùn thùng rời Hyundai W11S 4,5 khối là giải pháp cơ giới hóa khép kín dành cho các công ty môi trường đô thị, nhà máy xử lý nước thải và đơn vị nạo vét kênh mương. Khả năng hạ thùng trực tiếp xuống mặt đất để nạp bùn giúp xe cơ sở không phải dừng chờ nạp liệu, tối ưu hóa tối đa ca máy làm việc.
Thùng thép kín hai đầu vát hạn chế rò rỉ nước thải. Khác với xe ben tự đổ thông thường hay xe ép rác, kết cấu thùng skip kín hoàn toàn phần đáy và thành bên, kết hợp góc vát hai đầu giúp bùn bán lỏng không bị sóng trào ra ngoài trong quá trình xe lưu thông trên các tuyến phố đô thị.
Định vị và nguyên lý hoạt động thùng rời
Trong công tác vệ sinh môi trường đô thị và xử lý chất thải công nghiệp, việc vận chuyển bùn nạo vét cống rãnh, bùn vi sinh từ trạm xử lý nước thải luôn đòi hỏi phương tiện có thùng kín nước, thành vững chắc và cơ chế bốc dỡ linh hoạt. Xe chở bùn thùng rời Hyundai W11S 4,5 khối được thiết kế đặc thù để đáp ứng chính xác nhu cầu này.
Hệ thống hoạt động theo nguyên lý cơ cấu kéo và nâng hạ (skip loader): hai tay nâng thủy lực dạng cần gập liên kết với thùng skip qua bốn nhánh xích nâng chuyên dùng. Xe có thể hạ thùng rỗng xuống mặt đất ngay tại điểm nạo vét hoặc trạm ép bùn để công nhân và thiết bị xúc nạp liệu trực tiếp. Sau khi thùng đầy bùn, xe quay lại móc xích nâng thùng lên khung phụ đặt trên chassis, khóa chốt an toàn và vận chuyển tới bãi xử lý.
- Phù hợp khi
- Vận chuyển bùn thải đặc, bùn nạo vét cống rãnh, chất thải bán lỏng cần thùng kín và cần đặt thùng lưu tại chỗ để nạp liệu liên tục.
- Cần cân nhắc khi
- Chỉ cần vận chuyển rác sinh hoạt nhẹ thể tích lớn (nên ưu tiên dòng xe cuốn ép rác hoặc xe hooklift thùng 14–22 khối).
- Phải xác minh
- Tỷ trọng loại bùn thực tế tại công trình (tấn/m³) để kiểm soát khối lượng nạp không vượt quá tải trọng cho phép của xe nền.
Bảng thông số kỹ thuật xe chở bùn Hyundai W11S
Dưới đây là bảng thông số kỹ thuật chi tiết của hệ thống chuyên dùng chở bùn thùng rời 4,5 khối kết hợp trên xe cơ sở Hyundai Mighty W11S Euro 5:
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Tên sản phẩm | Xe chở bùn thùng rời Hyundai W11S 4,5 khối |
| Loại phương tiện | Ô tô chở bùn (thùng rời) |
| Xe cơ sở | Hyundai Mighty W11S |
| Công thức bánh xe | 4 × 2 |
| Loại hệ chuyên dùng | Hệ thống chở bùn thùng rời (skip loader) |
| Kiểu cơ cấu | Cơ cấu kéo, nâng hạ thùng |
| Dung tích thùng chứa | 4,5 m³ |
| Kiểu thùng | Thùng rời (có thể tháo rời khỏi xe) |
| Kết cấu thùng chứa | Thùng thép dạng skip, thành kín chống rò rỉ |
| Hình dạng thùng | Dạng hộp, hai đầu vát |
| Công dụng | Chứa và vận chuyển bùn, bùn nạo vét, chất thải dạng đặc và bán lỏng |
| Phương thức nạp bùn | Nạp trực tiếp vào miệng thùng |
| Phương thức xả bùn | Nâng nghiêng thùng để tự đổ |
| Khả năng tháo / đổi thùng | Có (hạ thùng xuống đất và đổi thùng nhanh) |
| Cơ cấu nâng chính | 02 tay nâng kết hợp xi lanh thủy lực |
| Cơ cấu liên kết thùng | Xích nâng chịu lực cao |
| Nguồn dẫn động thủy lực | Lấy công suất từ động cơ qua bộ trích công suất (PTO) |
| Hệ thống thủy lực | Gồm PTO, bơm thủy lực, van phân phối, thùng dầu và đường ống chịu áp lực |
| Khung chuyên dùng | Khung phụ thép hàn lắp chắc chắn trên chassis |
| Cơ cấu định vị thùng | Cơ cấu giữ thùng, cơ cấu chống trượt và tay nâng dẫn hướng khi vận chuyển |
| Chân chống ổn định phía sau | 02 chân chống thủy lực hạ tựa đất khi cẩu nâng hạ thùng |
| Khả năng tự đổ | Có (nghiêng thùng xả bùn bằng tay nâng và xích giữ) |
| Vật liệu thùng và bảo vệ | Thép tấm chuyên dùng, sơn lót chống gỉ và sơn phủ bề mặt |
| Model động cơ xe cơ sở | D4GA (Diesel, 4 kỳ, 4 xi lanh thẳng hàng, tăng áp) |
| Dung tích xi lanh | 3.933 cm³ |
| Công suất cực đại | 125 kW / 2.500 vòng/phút (khoảng 170 PS) |
| Mô-men xoắn cực đại | 608 Nm / 1.400 vòng/phút |
| Tiêu chuẩn khí thải | Euro 5 |
| Chiều dài cơ sở (WB) | 3.775 mm |
| Kích thước chassis (D × R × C) | 6.630 × 2.080 × 2.310 mm |
| Khoảng sáng gầm xe | 230 mm |
| Khối lượng chassis | 2.830 kg |
| Khối lượng toàn bộ chassis | 10.600 kg |
| Quy cách lốp | 8.25-16 |
| Hộp số | Cơ khí, 5 số tiến + 1 số lùi |
| Hệ thống phanh | Tang trống dẫn động khí nén / thủy lực trợ lực |
| Cabin và tiện nghi | Cabin đơn lật, điều hòa hai chiều, kính điện, khóa cửa trung tâm |
| Nội dung bảo dưỡng chính | Kiểm tra dầu thủy lực, đường ống dẫn, xích nâng, chốt bạc và xi lanh |
Điểm mạnh của cơ cấu nâng hạ thùng dạng skip
Cơ cấu skip loader kết hợp thùng rời dạng skip mang lại hiệu suất vận hành vượt trội so với các cấu hình thùng liền truyền thống:
- Mô hình một xe luân chuyển nhiều thùng: Doanh nghiệp chỉ cần đầu tư 01 xe cơ sở nhưng có thể trang bị từ 2 đến 5 thùng skip rải tại các điểm phát sinh chất thải. Xe liên tục luân phiên chở thùng đầy đi bãi xả và trả thùng rỗng về, cắt giảm thời gian xe phải nằm chờ xúc bùn.
- Thùng thép kín chống tràn nước thải: Thiết kế dạng hộp hai đầu vát với các thanh tăng cứng bên ngoài giúp thùng có khả năng chịu áp lực lớn từ bùn đặc, không bị phình méo và hạn chế rò rỉ nước thải ra đường phố.
- Cơ cấu tay nâng thủy lực độc lập: Hai tay nâng kích thước lớn điều khiển qua xi lanh thủy lực hai chiều, cho phép nâng hạ thùng êm ái, biên độ dịch chuyển rộng và dễ dàng đặt thùng vào các vị trí mặt bằng chật hẹp.
- Xả bùn tự đổ linh hoạt: Khi đến điểm đổ chất thải, người vận hành không cần tháo thùng xuống mà chỉ cần nâng góc nghiêng thông qua móc hãm xích sau để bùn tự trượt ra ngoài nhanh chóng.
Lưu ý về xích và chốt móc thùng: Bốn nhánh xích nâng và chốt tai thùng là chi tiết chịu lực kéo trực tiếp trong mỗi chu trình nâng hạ. Cần kiểm tra mắt xích, móc an toàn và bôi trơn chốt bạc định kỳ trước mỗi ca làm việc.
Lưu ý vận hành và điều kiện khai thác
Để đảm bảo an toàn và kéo dài tuổi thọ cho hệ thống xe chở bùn thùng rời, đơn vị sử dụng cần chú ý các nguyên tắc vận hành cốt lõi:
- Bắt buộc hạ chân chống phụ phía sau: Trước khi điều khiển hai tay nâng cẩu thùng đầy từ mặt đất lên xe, lái xe phải hạ hai chân chống thủy lực đuôi xe chạm vững chắc trên nền đất cứng để triệt tiêu tải trọng uốn tác động lên nhíp sau và chống hiện tượng bốc đầu xe.
- Kiểm soát tỷ trọng bùn nạp vào thùng: Với dung tích danh định 4,5 m³, nếu bùn nạo vét có lẫn nhiều cát sỏi hoặc bùn ướt có tỷ trọng cao (từ 1,3 – 1,5 tấn/m³), khối lượng thực tế có thể lên tới 6 – 7 tấn. Cần kiểm soát thể tích nạp để không vượt quá khối lượng toàn bộ cho phép 10.600 kg của chassis W11S.
- Khóa chốt thùng trước khi di chuyển: Khi thùng đã được đặt hoàn toàn trên khung chuyên dùng, phải kiểm tra cơ cấu định vị, chốt hãm chống trượt và thu gọn tay nâng, chân chống trước khi cho xe lăn bánh.
- Bảo dưỡng hệ thống thủy lực: Thay dầu thủy lực định kỳ theo khuyến cáo, vệ sinh lọc dầu và siết chặt các đầu nối ống áp lực để tránh hiện tượng tụt áp khi nâng cẩu.
Cần tư vấn cấu hình xe chở bùn và số lượng thùng skip phù hợp công trình? Đội ngũ kỹ sư Minh Hải Auto hỗ trợ tính toán tải trọng, khảo sát mặt bằng trạm nạp và cung cấp phương án kỹ thuật chi tiết cùng báo giá trọn gói xuất xưởng.
Dữ liệu cần cung cấp trước khi nhận báo giá
Để Minh Hải Auto xây dựng phương án kỹ thuật chính xác và dự toán kinh phí tối ưu nhất cho dự án của bạn, hãy chuẩn bị trước các thông tin sau:
Bùn nạo vét cống rãnh thoát nước, bùn vi sinh xử lý nước thải công nghiệp hay chất thải đặc công nghiệp có tính ăn mòn hóa chất (để lựa chọn loại thép đóng thùng và sơn phủ phù hợp).
Không gian triển khai tay nâng tại điểm nạp, độ cứng nền bãi đặt thùng skip và cung đường di chuyển từ trạm nạp tới bãi xử lý chất thải.
Số lượng thùng rời cần trang bị đồng bộ theo xe (thông thường 1 xe đi kèm từ 2 đến 4 thùng skip để luân chuyển ca làm việc liên tục).
Câu hỏi thường gặp
Thùng skip 4,5 khối có bị rò rỉ nước thải khi xe chạy trên đường không?
Thùng chứa được gia công bằng thép tấm nguyên khối hàn kín các mối liên kết ở phần đáy và thành bên. Hai đầu vát thiết kế cao giúp chất thải dạng sệt hoặc bùn nạo vét không bị sóng trào ra ngoài trong quá trình phanh hoặc tăng tốc, đảm bảo tiêu chuẩn vệ sinh môi trường đô thị.
Một xe chở bùn có thể dùng chung với bao nhiêu thùng skip rời?
Xe cơ sở có thể dùng chung không giới hạn số lượng thùng skip rời nếu các thùng được gia công theo đúng kích thước cữ tai móc và khung phụ tiêu chuẩn. Đa số các đơn vị vận hành chọn cấu hình 1 xe kèm 2–5 thùng để đặt rải rác tại các trạm nạp, tối ưu hóa vòng quay phương tiện.
Khi cẩu thùng đầy bùn lên xe có nguy cơ bị lật hoặc bênh đầu xe không?
Hệ thống chuyên dùng được trang bị 02 chân chống thủy lực phía sau đuôi xe. Trước khi điều khiển hai tay nâng nhấc thùng lên, chân chống được hạ xuống tì chặt vào mặt đất, chuyển toàn bộ phản lực nâng xuống nền bãi, giữ cho xe thăng bằng tuyệt đối và chống hoàn toàn nguy cơ bênh cabin.
Thời gian gia công đóng thùng và thủ tục đăng kiểm xe như thế nào?
Xe cơ sở Hyundai Mighty W11S Euro 5 luôn có sẵn tại bãi xe Minh Hải Auto. Thời gian hoàn thiện lắp đặt hệ thống chuyên dùng và xuất xưởng thường từ 15 đến 25 ngày. Xe được cấp đầy đủ hồ sơ kiểm định an toàn kỹ thuật và bảo vệ môi trường xe cơ giới do Cục Đăng kiểm Việt Nam cấp phép lưu hành.
Liên hệ Minh Hải Auto
Công ty cổ phần thiết bị và vật tư Minh Hải tư vấn phương án xe chở bùn thùng rời theo tải nạp, tỷ trọng bùn và cự ly vận chuyển thực tế của dự án.
- Hà Nội: Số 40 Ngô Gia Tự, Phường Việt Hưng, Hà Nội
- TP. Hồ Chí Minh: 138/7 An Phú Đông 03, Phường An Phú Đông, Thành phố Hồ Chí Minh
- Email: mh.xuanhien@gmail.com
- Fax: 0243 657 3666
- Hotline/Zalo: 033.204.6292
- Fanpage: Minh Hải Auto
- TikTok: @xechuyendung333
- Website: mh333.vn
Cần bảng tính tải trọng và phương án xe chở bùn 4,5 khối cho dự án? Liên hệ ngay kỹ sư Minh Hải Auto để nhận hồ sơ kỹ thuật và báo giá chi tiết.
Thông số chính thức: Dữ liệu kỹ thuật trên xe chở bùn thùng rời Hyundai Mighty W11S 4,5 m³ được Minh Hải Auto tổng hợp từ hồ sơ thiết kế kỹ thuật và thông số nhà sản xuất Hyundai Thành Công Thương Mại. Mọi chi tiết về tải trọng đăng kiểm xe hoàn thiện và tùy chọn thùng skip vui lòng liên hệ kỹ sư tư vấn để nhận hồ sơ bàn giao chính xác.
