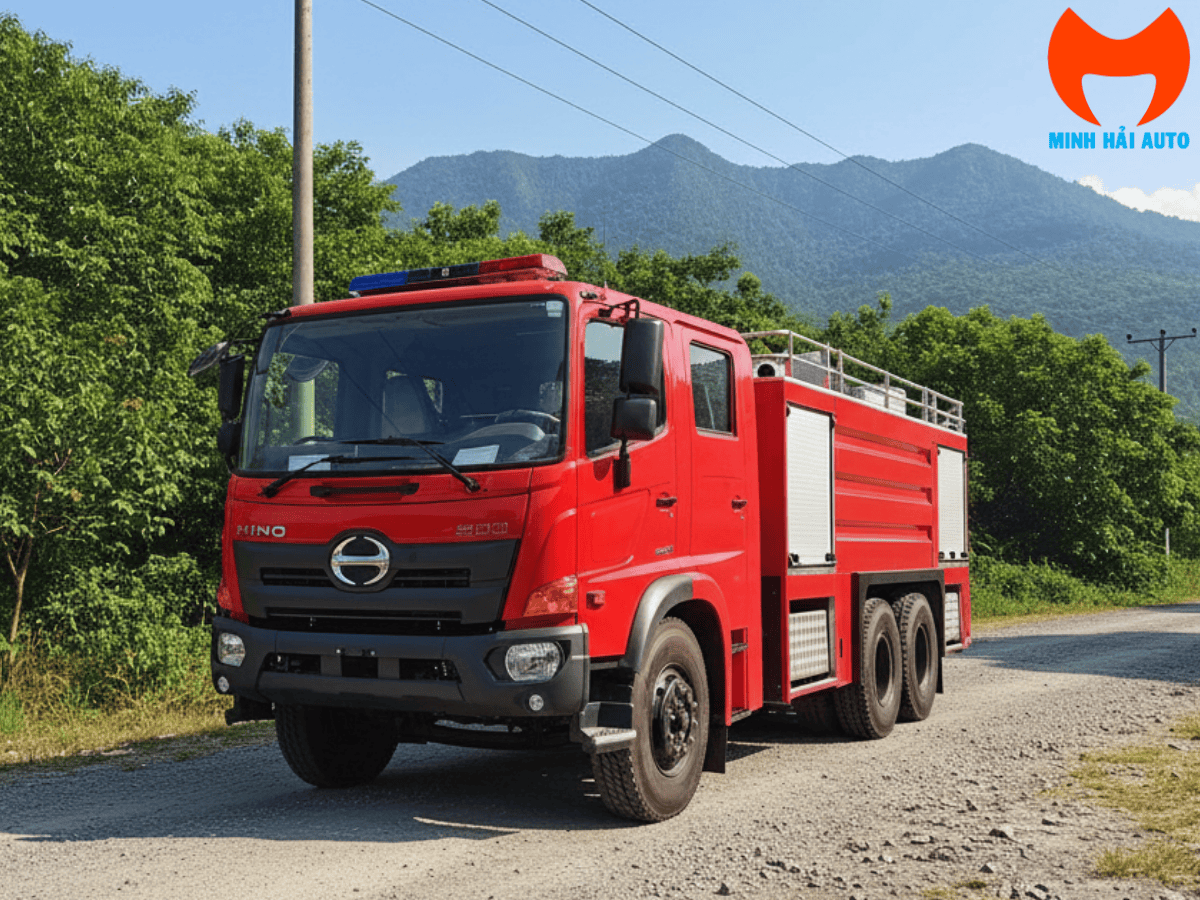

Đánh Giá Chi Tiết Xe Cứu Hỏa 9 Khối Hino FM Cabin Kép: Cấu Tạo Kỹ Thuật và Ứng Dụng PCCC

Xe cứu hỏa 9 khối Hino FM cabin kép (Model nền: Hino FM8JN7A) là dòng xe chữa cháy hạng trung - nặng, được thiết kế chuyên biệt cho công tác phòng cháy chữa cháy tại các khu công nghiệp, kho xăng dầu, cảng biển và các khu đô thị có mật độ dân cư cao.

Với tổng tải trọng 24 tấn và dung tích chứa tổng hợp 9.000 lít (8.000 lít nước + 1.000 lít hóa chất), dòng xe này đóng vai trò là phương tiện chủ lực trong đội hình chữa cháy, đảm bảo nguồn nước dập lửa liên tục trong thời gian dài trước khi cần tiếp nước từ trụ.

Bài viết dưới đây sẽ phân tích sâu về thông số kỹ thuật, cấu tạo hệ chuyên dùng và khả năng vận hành thực tế của mẫu xe này do Minh Hải Auto thiết kế và lắp ráp.

1. Phân tích kết cấu xe cơ sở Hino FM8JN7A

Nền tảng của xe chữa cháy 9 khối là chassis Hino FM8JN7A, thuộc dòng Hino 500 Series nhập khẩu linh kiện 3 cục và lắp ráp tại Việt Nam. Việc lựa chọn nền xe này dựa trên các tiêu chí kỹ thuật về khả năng chịu tải và tính ổn định khi vận hành hệ thống bơm áp lực cao. xem thêm : Xe chữa cháy ISUZU 8 khối

Động cơ và Hệ thống truyền động

Xe trang bị động cơ Diesel J08E-WD, 4 kỳ, 6 xi lanh thẳng hàng, tăng áp và làm mát bằng khí nạp.

• Công suất cực đại: 280 PS (206 kW) tại 2.500 vòng/phút.
• Mô-men xoắn cực đại: 824 Nm tại dải vòng tua 1.500 vòng/phút.

Đặc điểm mô-men xoắn lớn ở vòng tua thấp giúp xe duy trì sức kéo ổn định khi chở đầy tải (9 khối chất lỏng + thiết bị), đặc biệt khi di chuyển trên các địa hình dốc trong khu công nghiệp hoặc đường đèo dốc. Hệ thống phun nhiên liệu điện tử Common Rail giúp kiểm soát quá trình đốt cháy, đáp ứng tiêu chuẩn khí thải Euro 5 theo quy định hiện hành của Cục Đăng kiểm Việt Nam.

Hộp số cơ khí M009 với 9 số tiến và 1 số lùi, đồng tốc từ số 1 đến số 9, cho phép tài xế lựa chọn tỷ số truyền phù hợp với điều kiện mặt đường và tải trọng thực tế. Hệ dẫn động 6x4 (2 cầu chủ động phía sau) tăng khả năng bám đường, đặc biệt quan trọng khi xe di chuyển vào các khu vực hiện trường có nền đất yếu hoặc trơn trượt do nước và bọt chữa cháy.

Cấu trúc Cabin kép (Double Cabin)

Khác với cabin đơn thông thường, xe sử dụng cabin kép nguyên bản hoặc cải tạo (tùy theo lô xe và yêu cầu), bố trí 2 hàng ghế với 4 cửa ra vào.

• Số chỗ ngồi: 03 chỗ (khoang lái) + 04 chỗ (khoang sau) = Tổng 07 chỗ.
• Lợi ích kỹ thuật: Không gian này cho phép vận chuyển một tổ đội chữa cháy hoàn chỉnh bao gồm chỉ huy, tài xế và các chiến sĩ cứu hỏa. Khoang sau đủ rộng để bố trí các giá treo bình thở SCBA, giúp chiến sĩ có thể đeo thiết bị ngay trong quá trình di chuyển đến hiện trường, rút ngắn thời gian triển khai đội hình.

2. Hệ thống chuyên dùng: Xi téc và Công nghệ bơm

Đây là thành phần cốt lõi quyết định năng lực làm việc của xe cứu hỏa 9 khối. Minh Hải Auto áp dụng các tiêu chuẩn kỹ thuật khắt khe trong việc gia công và lắp đặt thiết bị.

Kết cấu Xi téc (Tank) chứa nước và Foam

Tổng dung tích 9.000 lít được chia làm hai khoang riêng biệt:

1. Khoang chứa nước: Dung tích 8.000 lít.
2. Khoang chứa hóa chất (Foam): Dung tích 1.000 lít.

Vật liệu chế tạo là thép hợp kim không rỉ (Inox 304) hoặc thép chuyên dụng tráng nhựa epoxy (tùy chọn), độ dày thân vách từ 3mm - 4mm. Bên trong téc được bố trí hệ thống vách ngăn sóng (baffles) dọc và ngang.

• Chức năng của vách ngăn: Triệt tiêu dao động của chất lỏng khi xe tăng tốc, phanh gấp hoặc vào cua, giữ ổn định trọng tâm xe, ngăn ngừa nguy cơ lật xe do hiệu ứng mặt thoáng chất lỏng.

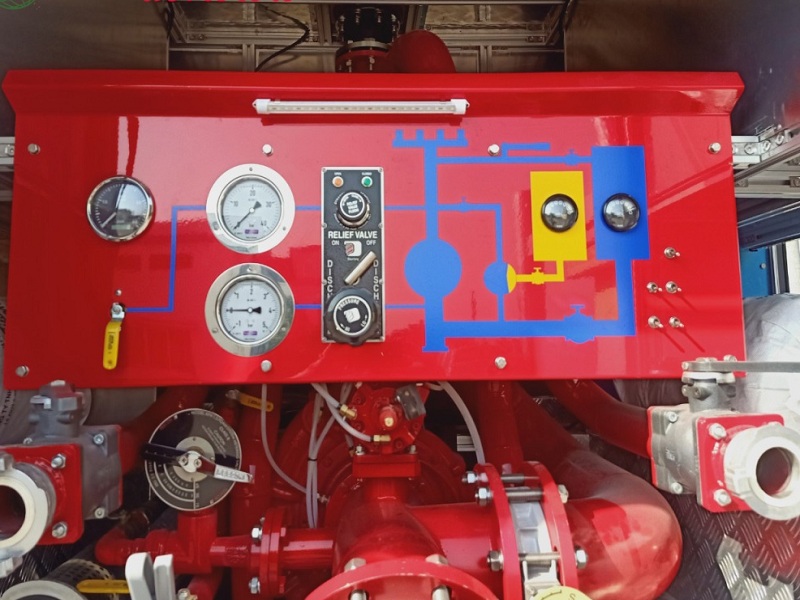

Hệ thống bơm chữa cháy Darley (Mỹ)

Xe sử dụng bơm ly tâm chữa cháy chuyên dụng, model Darley PSP1250 hoặc tương đương, nhập khẩu trực tiếp từ Mỹ (USA).

• Lưu lượng định mức: Có khả năng đạt 4.731 lít/phút tại áp suất 10.3 bar.
• Cơ chế hoạt động: Bơm được dẫn động từ động cơ xe thông qua bộ trích công suất (PTO) và trục các-đăng.
• Hệ thống mồi: Bơm trang bị hệ thống mồi chân không tự động hoặc bán tự động, cho phép hút nước từ các nguồn hở (ao, hồ, sông) ở độ sâu hút tiêu chuẩn mà không cần mồi nước thủ công.

Bộ trộn Foam và Lăng giá

• Bộ trộn Foam APH2.0: Cho phép điều chỉnh tỷ lệ trộn foam từ 3% đến 6% tùy theo loại hóa chất (AFFF, FFFP) và tính chất đám cháy (xăng dầu hay vật liệu rắn). Việc trộn chính xác giúp tiết kiệm hóa chất và đảm bảo hiệu quả tạo bọt.
• Lăng giá (Monitor): Lắp đặt trên nóc xe, có thể xoay 360 độ. Tầm phun xa đạt khoảng 60 - 70 mét (tại áp suất tiêu chuẩn), cho phép xe đứng ở khoảng cách an toàn để dập lửa các đám cháy lớn hoặc làm mát cấu kiện xây dựng.

3. Bảng thông số kỹ thuật chi tiết

Dưới đây là bảng thông số tham khảo cho cấu hình xe cứu hỏa 9 khối Hino FM Cabin kép (Số liệu thực tế có thể thay đổi tùy theo đợt đăng kiểm và yêu cầu cụ thể của khách hàng):

4. Phân tích tính ứng dụng trong công tác PCCC

Việc lựa chọn xe 9 khối thay vì các dòng xe nhỏ hơn (2-5 khối) hoặc lớn hơn (12-15 khối) cần dựa trên bài toán thực tế về hạ tầng và nguy cơ cháy nổ. xem thêm Xe cứu hỏa cho khu chế xuất

Đối với Khu Công Nghiệp (KCN) và Khu Chế Xuất

Các nhà xưởng hiện đại thường có diện tích sàn lớn (hàng nghìn m2) và chứa lượng chất cháy cao (bao bì, nhựa, vải, hóa chất). Xe 9 khối Hino FM cung cấp lượng nước ban đầu đủ lớn để kiểm soát đám cháy trong 10-15 phút đầu tiên - khoảng thời gian "vàng" trong chữa cháy. Khung gầm 6x4 giúp xe di chuyển tốt trên các trục đường nội bộ KCN, kể cả những nơi đang thi công hoặc mặt đường xấu.

Đối với Kho Xăng Dầu và Hóa Chất

Với khả năng mang theo 1.000 lít Foam và hệ thống trộn bọt công suất lớn, đây là phương tiện phù hợp để xử lý các sự cố cháy nhiên liệu lỏng (Xăng, dầu, dung môi). Bọt chữa cháy sẽ phủ kín bề mặt chất lỏng, ngăn cách oxy và làm ngạt đám cháy, điều mà nước thông thường không thể thực hiện.

Hạn chế cần lưu ý

Do kích thước xe tương đối lớn (dài gần 9m, rộng 2.5m) và bán kính quay vòng lớn, dòng xe này không phù hợp để hoạt động trong các khu dân cư có ngõ hẹp, phố nhỏ tại các đô thị cũ. Trong trường hợp này, các đơn vị PCCC thường sử dụng chiến thuật kết hợp: Xe nhỏ (2-4 khối) tiếp cận sâu vào ngõ, xe 9 khối Hino FM đứng ngoài đường lớn đóng vai trò trạm bơm trung chuyển tiếp nước qua đường vòi dài.

5. Quy trình đóng mới và kiểm soát chất lượng tại Minh Hải Auto

Tại Minh Hải Auto, quá trình sản xuất xe cứu hỏa Hino 9 khối tuân thủ các bước kiểm soát kỹ thuật nghiêm ngặt:

1. Thiết kế: Sử dụng phần mềm 3D mô phỏng phân bố tải trọng, đảm bảo trọng tâm xe nằm trong giới hạn an toàn khi đầy tải và khi vơi tải.
2. Gia công thân vỏ: Sử dụng công nghệ cắt CNC và hàn TIG/MIG cho độ chính xác cao đối với các mối hàn Inox, đảm bảo độ kín khít tuyệt đối cho téc nước.
3. Lắp đặt hệ thống bơm: Căn chỉnh trục các-đăng đồng tâm giữa PTO và trục bơm để triệt tiêu rung động, giảm tiếng ồn và mài mòn cơ khí khi vận hành bơm ở công suất cao.
4. Thử nghiệm: Xe phải trải qua các bài test về áp suất đường ống (thử tĩnh), lưu lượng bơm thực tế tại bãi thử, khả năng hút chân không và kiểm tra rò rỉ trước khi xuất xưởng.
5. Hồ sơ pháp lý: Cung cấp đầy đủ Giấy chứng nhận chất lượng an toàn kỹ thuật và bảo vệ môi trường (Cục Đăng kiểm), Giấy chứng nhận thẩm định thiết kế PCCC (Cục Cảnh sát PCCC & CNCH).

6. Khuyến nghị bảo dưỡng và vận hành

Để đảm bảo xe luôn trong trạng thái sẵn sàng chiến đấu (Ready-to-fight), đơn vị quản lý cần tuân thủ lịch trình bảo dưỡng đặc thù cho xe chuyên dụng:

• Hệ thống bơm: Định kỳ kiểm tra dầu bôi trơn hộp số bơm, kiểm tra độ kín của phớt bơm. Phải vận hành bơm khô (hoặc bơm nước tuần hoàn) ít nhất 1 lần/tuần để tránh kẹt cánh bơm do rỉ sét hoặc cặn bẩn.
• Hệ thống van: Các van bi tay gạt cần được đóng mở thường xuyên để tránh bị kẹt cứng.
• Xả đáy: Sau khi sử dụng nguồn nước tự nhiên (ao, hồ), bắt buộc phải xả sạch nước trong téc và bơm, súc rửa để loại bỏ bùn đất, cát sỏi có thể gây mòn cánh bơm.
• Động cơ xe nền: Thay dầu, lọc dầu, lọc gió theo khuyến cáo của Hino Motors, đặc biệt chú ý đến hệ thống lọc tách nước nhiên liệu.

7. Liên hệ tư vấn kỹ thuật và báo giá

Giá thành của xe cứu hỏa 9 khối Hino FM cabin kép phụ thuộc vào cấu hình thiết bị lựa chọn (thương hiệu bơm, vật liệu téc, thiết bị cứu hộ đi kèm). Công ty Cổ phần Thiết bị và Vật tư Minh Hải cung cấp dịch vụ tư vấn giải pháp tổng thể, từ việc khảo sát hạ tầng PCCC của khách hàng đến việc lên cấu hình xe phù hợp nhất về mặt kỹ thuật và chi phí. xem thêm : Xe cứu hỏa 5 khối hino

Để nhận bảng chào giá chi tiết, hồ sơ năng lực và tài liệu kỹ thuật đầy đủ, Quý khách hàng vui lòng liên hệ theo thông tin chính thức dưới đây: Giá tham khảo : 5,000,000,000 VNĐ

Minh Hải Auto cam kết cung cấp các sản phẩm xe chữa cháy đáp ứng đầy đủ các Tiêu chuẩn Việt Nam (TCVN) và quy chuẩn của Cục Cảnh sát PCCC & CNCH.
