Cẩu tự hành 8 tấn 6 khúc hyundai hlc-8016

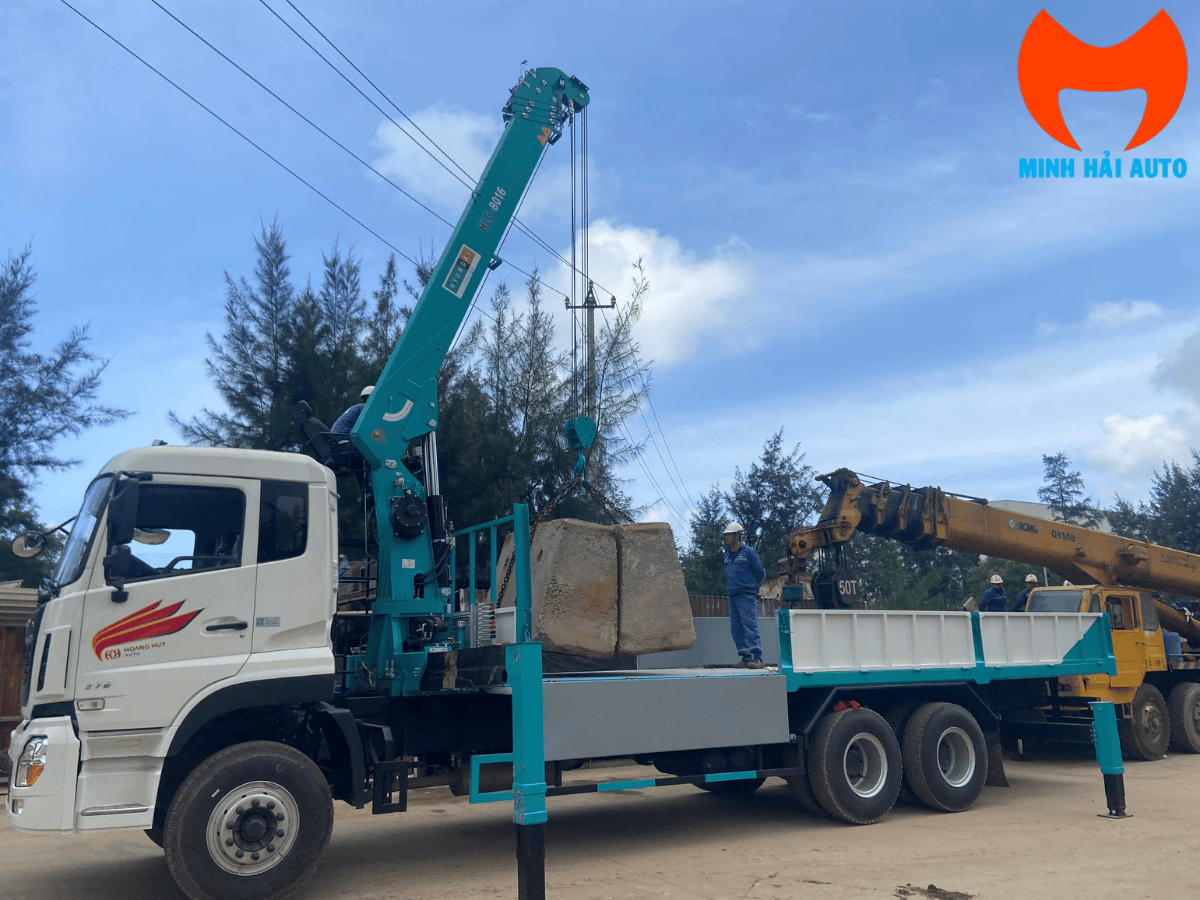

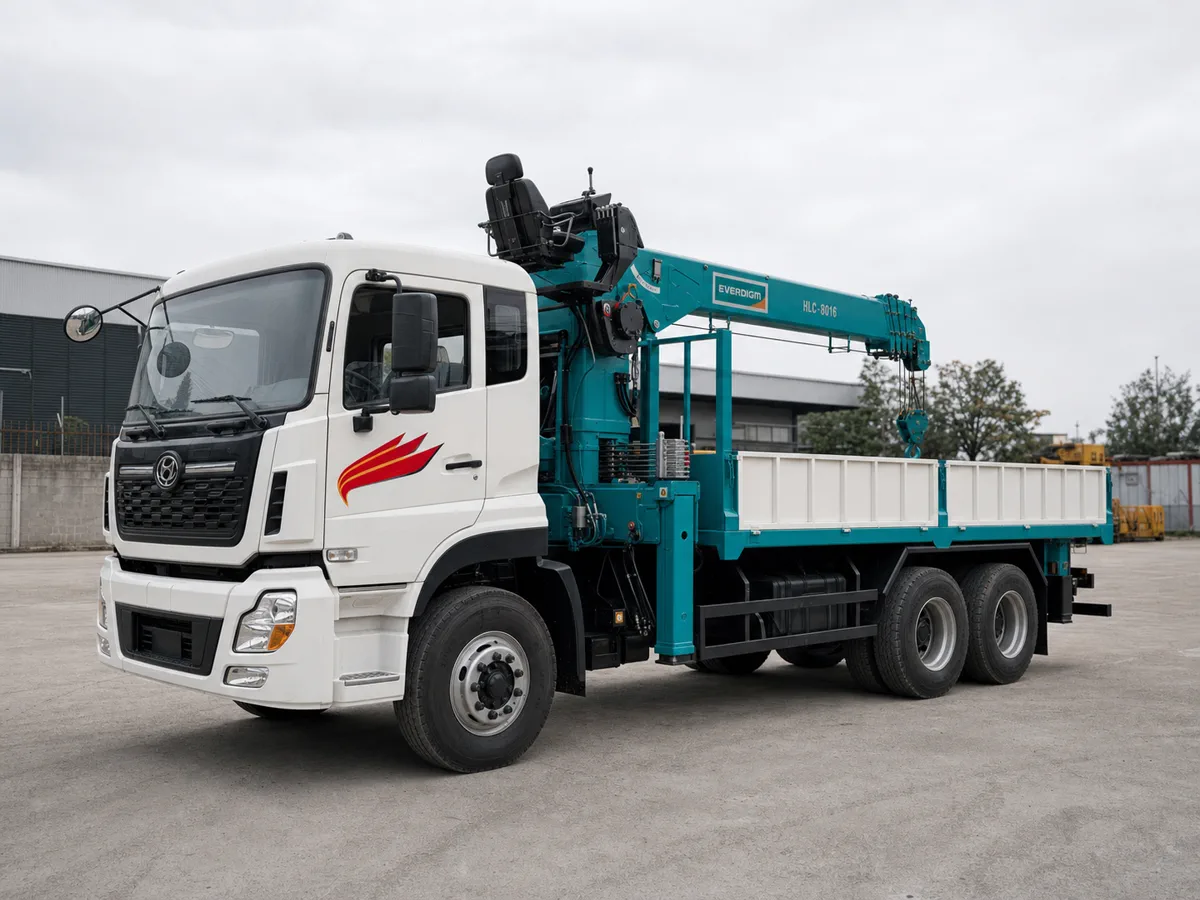

Tổng Quan Cẩu Hyundai Everdigm HLC-8016

HLC-8016 là cẩu ống lồng lắp xe tải, cần lục giác sáu đoạn, điều khiển từ ghế trên cao. Tự trọng cẩu là 3.420 kg, chưa gồm khung phụ, PTO, đường ống, chân chống, thùng xe và các hạng mục hoàn thiện. Thiết bị phù hợp nâng máy móc, kết cấu, vật tư hoặc kiện hàng khi khối lượng, bán kính và phương án treo nằm trong giới hạn bảng tải.

Thông Số Kỹ Thuật HLC-8016

Dữ liệu được chuẩn hóa theo catalogue Hyundai Everdigm HLC-8016 ngày 21/06/2021; cần đối chiếu lại tem thiết bị và hồ sơ của bộ cẩu thực tế khi ký hợp đồng.

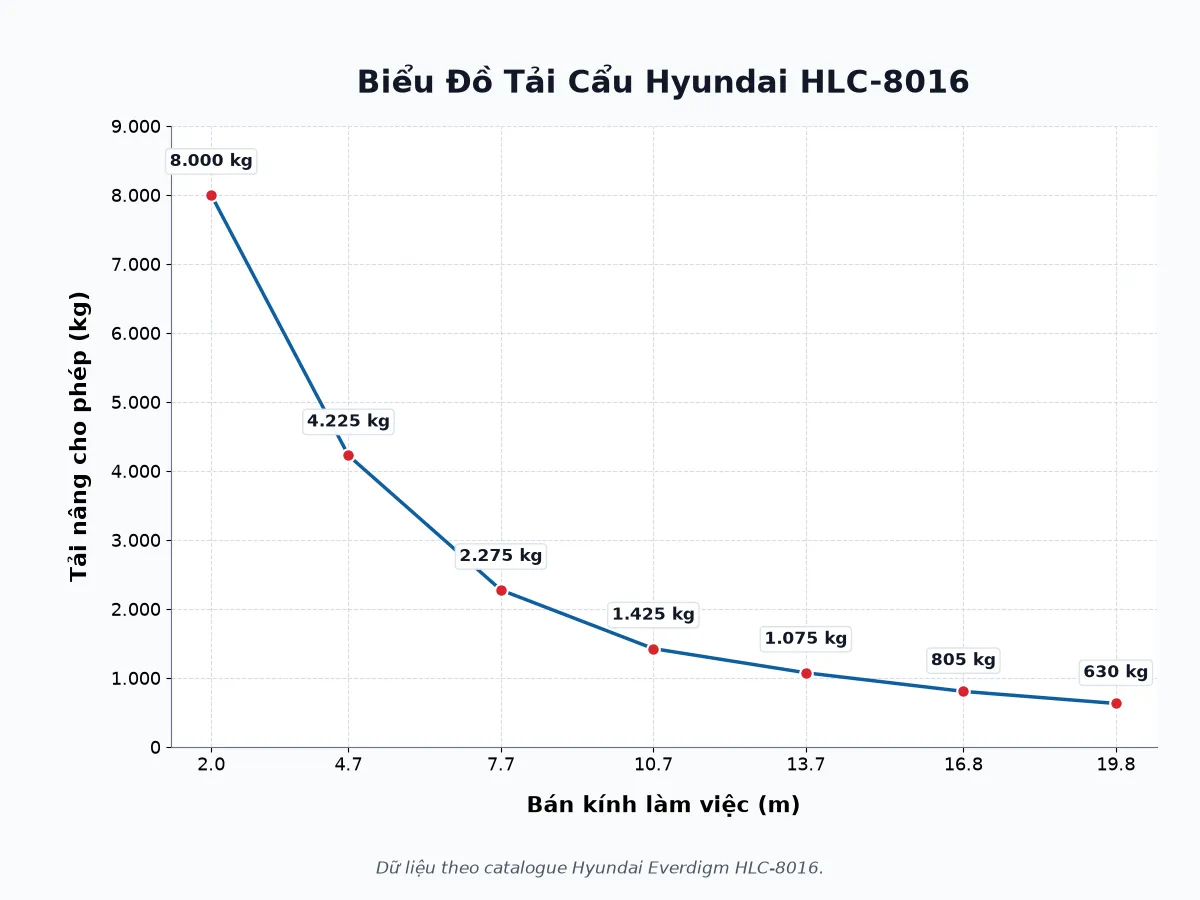

Biểu Đồ Tải Cẩu Hyundai HLC-8016

Bảy mốc catalogue phải được dùng nguyên giá trị, không nội suy mốc 5 m, 10 m hoặc 15 m và không suy tải bằng phép chia mô-men.

Đường nối chỉ thể hiện xu hướng giữa bảy điểm, không tạo giá trị tải trung gian. Tải còn phụ thuộc lắp đặt, khối lượng xe, vị trí cẩu và điều kiện vận hành.

Cách Đọc Bảng Tải HLC-8016

1. Xác định khối lượng kiện hàng bằng dữ liệu có nguồn.
2. Đo bán kính ngang từ tâm quay đến tải.
3. Chọn đúng mốc bán kính trong catalogue.
4. Không lấy mốc gần thay cho vị trí xa.
5. Cộng khối lượng móc phụ, cáp, ma ní hoặc dầm nâng.
6. Kiểm tra chân chống, sức chịu nền và khoảng cách tới mép hố.
7. Không vận hành sát giới hạn khi dữ liệu tải chưa rõ.

Không vô hiệu hóa cảnh báo hoặc tiếp tục thao tác khi thiết bị bảo vệ đã tác động.

Phân Biệt Bán Kính, Chiều Cao Nâng Và Chiều Cao Làm Việc

Bán kính 19,8 m là khoảng cách ngang; 22,0 m là chiều cao móc; 23,3 m là chiều cao làm việc. Khi khảo sát phải ghi riêng khoảng cách ngang và độ cao.

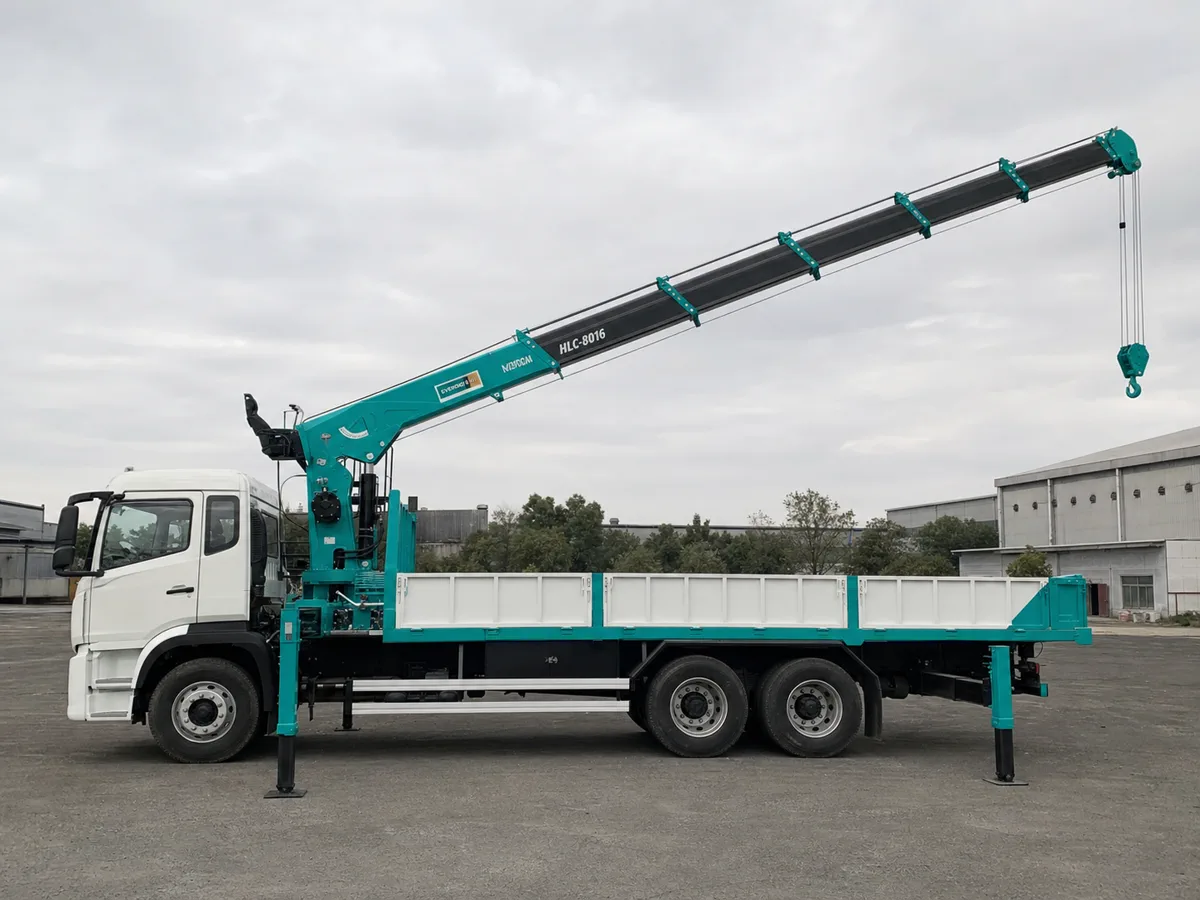

Sáu Đoạn Cần HLC-8016 Hoạt Động Như Thế Nào?

Cần lục giác sáu đoạn duỗi bằng ba xi lanh và hai dây cáp. Hành trình 15,13 m thực hiện trong 33 giây; dải góc cần 0–80 độ và thời gian nâng cần là 12 giây. Sáu đoạn giúp tăng tầm với nhưng tải vẫn giảm từ 8.000 kg tại 2,0 m xuống 630 kg tại 19,8 m.

Tời, Móc Và Cáp Cẩu

Tời dùng giảm tốc bánh răng thẳng và phanh cơ khí. Cáp Ø10 mm dài 120 m, tốc độ móc 14 m/phút; có chốt móc, cảnh báo cuốn quá mức và chống tuột cáp. Trước ca làm việc cần kiểm tra cáp, tang, puly, móc và chốt. Catalogue không nêu tải riêng của cáp nên không được tự suy ra giới hạn này.

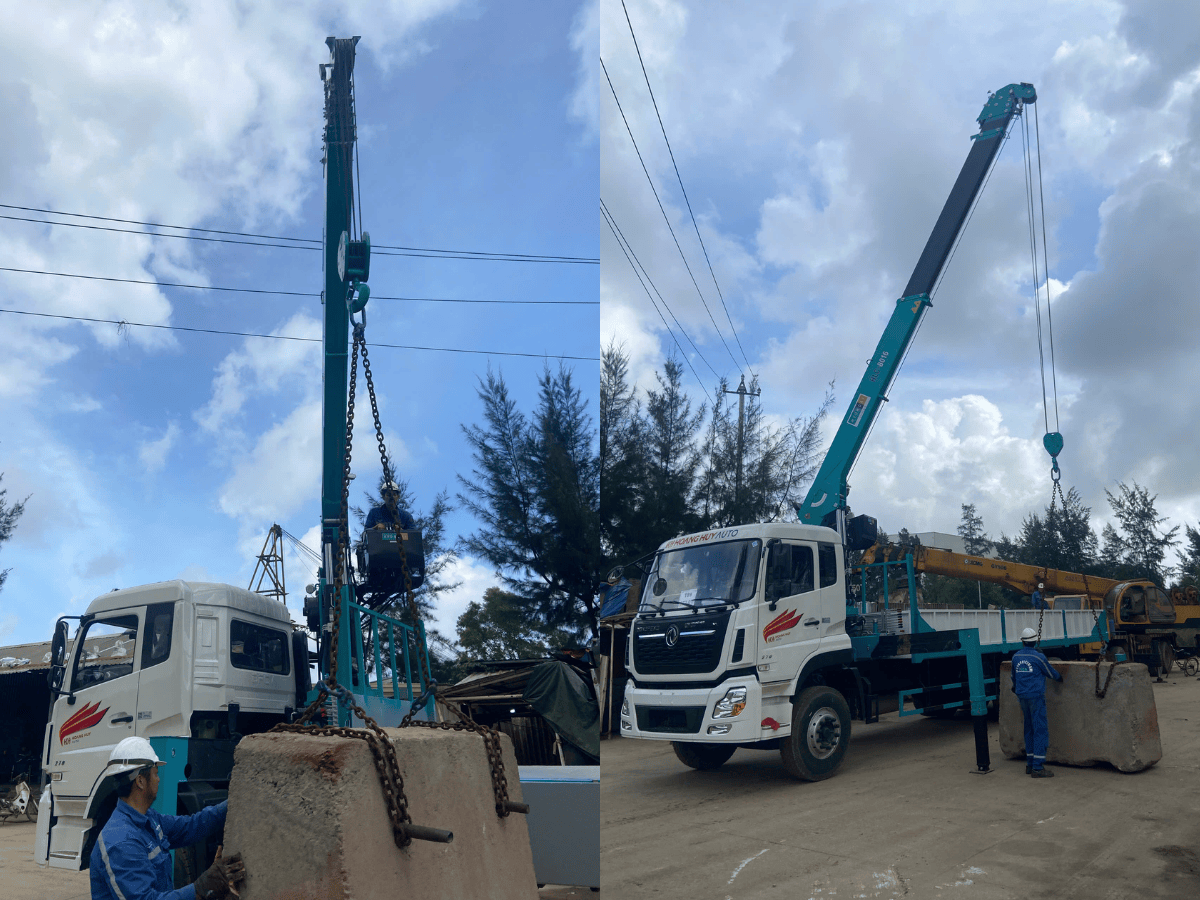

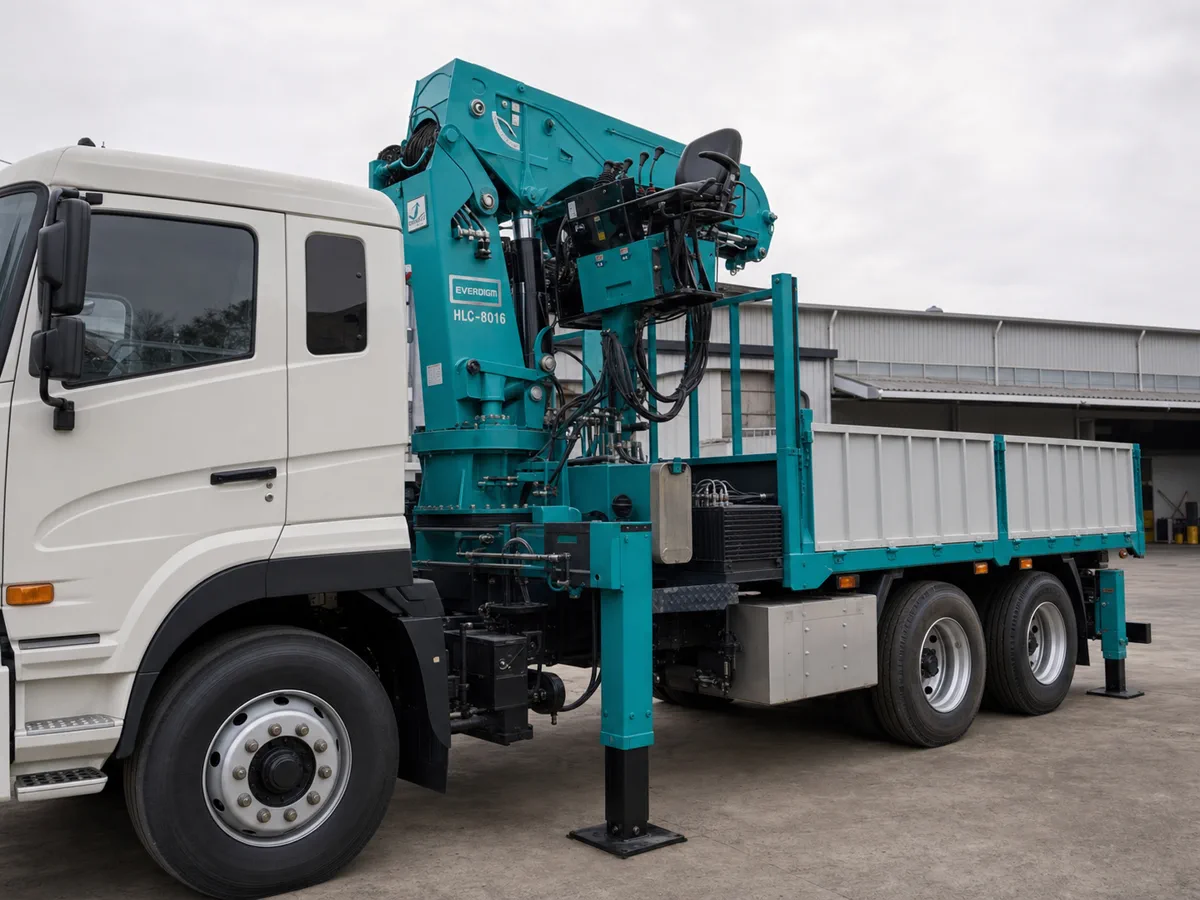

Hệ Thống Chân Chống Và Điều Kiện Mặt Bằng

HLC-8016 có bốn chân dạng hộp, gồm hai chân chính và hai chân sau, duỗi ngang và đứng tự động. Mở đủ chân không đồng nghĩa nâng được tải lớn nhất trong mọi hướng. Nền phải ổn định, tránh mép hố, taluy và đất yếu; cần kiểm tra khoảng trống, tấm kê và vùng cấm dưới tải. Khi xe lún hoặc chưa ổn định phải dừng thao tác.

Thiết Bị An Toàn Trên HLC-8016

• Van an toàn áp suất: giới hạn áp suất thủy lực.
• Van cân bằng: kiểm soát cơ cấu nâng.
• Van một chiều pilot: kiểm soát dòng dầu.
• Chỉ báo góc cần: hiển thị góc làm việc.
• Chốt an toàn móc: giữ phụ kiện trong miệng móc.
• Phanh tời cơ khí: kiểm soát tời.
• Còi cảnh báo: phát tín hiệu cảnh báo.
• Dừng khẩn cấp: dừng thao tác bất thường.
• Cảnh báo cuốn quá: cảnh báo móc gần đầu cần.
• Ngăn quá tải: hạn chế vận hành ngoài giới hạn.
• Chống tuột cáp: giữ cáp trong dẫn hướng.

Không coi camera, chống va chạm, điều khiển từ xa, ổn định điện tử hoặc cảm biến tải chân chống là trang bị nếu không có tài liệu xác nhận.

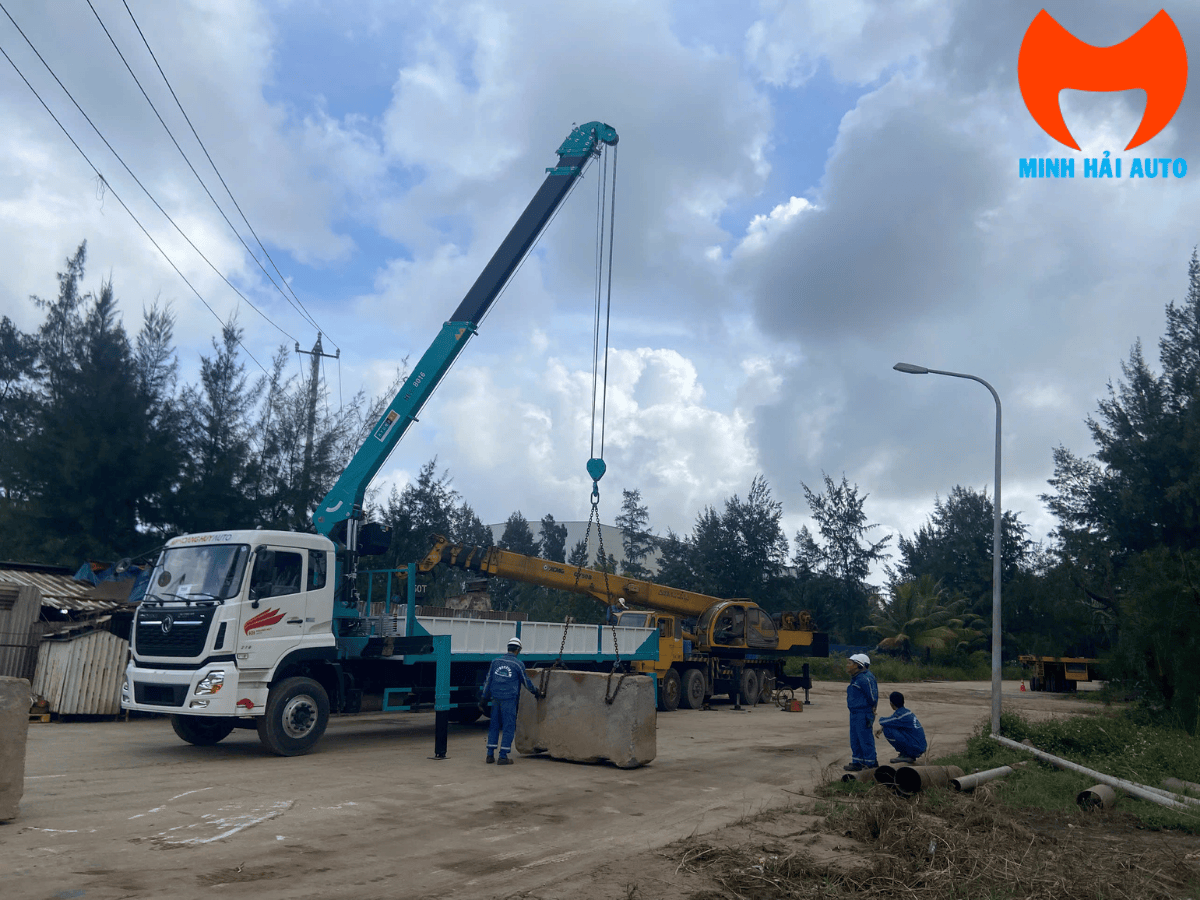

HLC-8016 Phù Hợp Nâng Những Loại Hàng Nào?

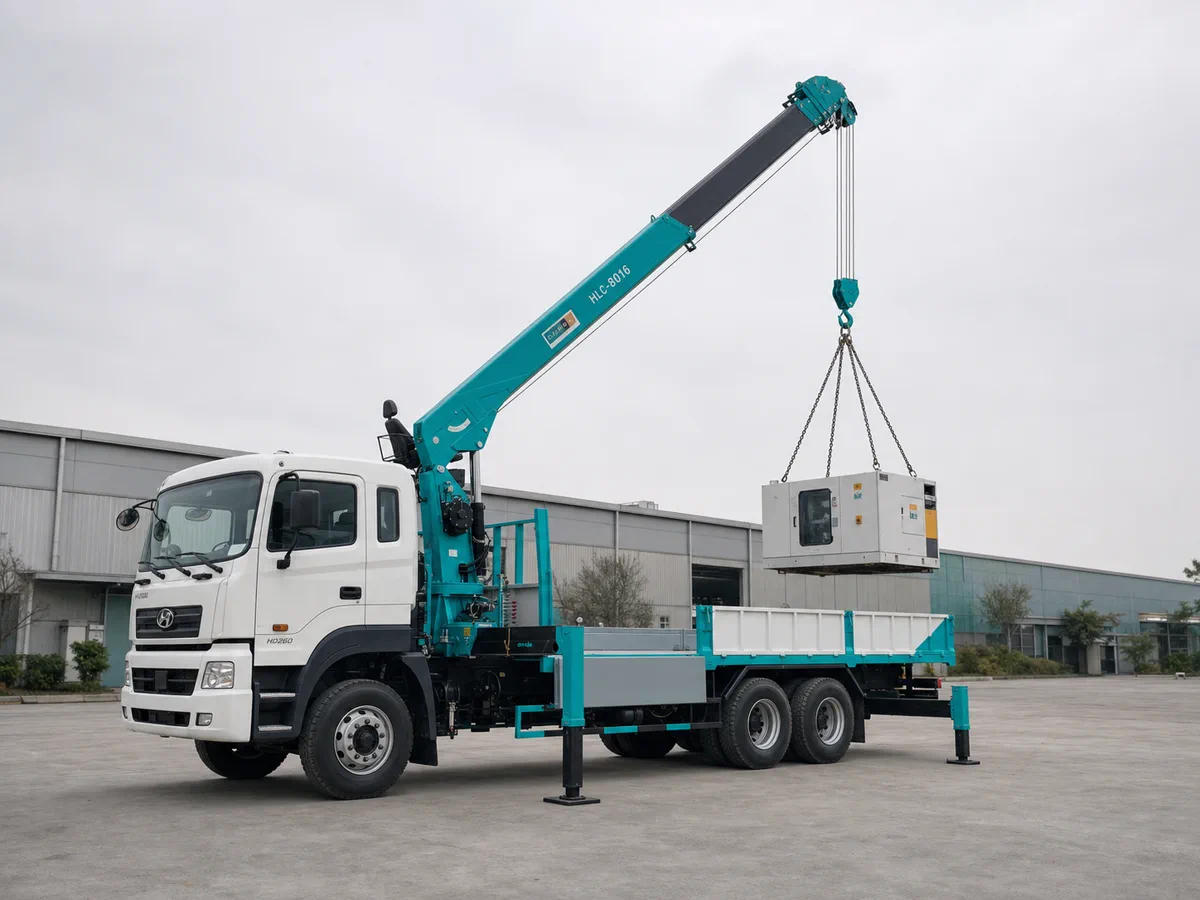

Có thể khảo sát nâng máy móc, kết cấu thép, vật tư, thiết bị điện, cuộn cáp, pallet, cây xanh hoặc kiện hàng nhà xưởng. Khả năng thực hiện phụ thuộc khối lượng, bán kính, trọng tâm, phương án móc, nền chân chống và bảng tải. Không cam kết nâng container nguyên chiếc khi chưa xác định khối lượng, bán kính và phương án treo.

Phạm Vi Cung Cấp Khi Mua Cẩu Rời

Catalogue không bao gồm PTO, ống thủy lực, trục truyền động và chassis, nên giá cẩu rời khác giá xe hoàn thiện. Báo giá cần tách cẩu, chân chống, bình dầu, bơm, PTO, khung phụ, lắp đặt, thùng, hồ sơ cải tạo và xe nền.

Tiện ích catalogue gồm thang lên, ghế trên cao, đệm tay PVC và đèn làm việc. Bộ giới hạn mô-men tự động, gầu thép, két làm mát dầu và cảm biến nhiệt độ vùng lạnh là tùy chọn; hợp đồng phải ghi rõ hạng mục được đặt mua.

HLC-8016 Nên Lắp Trên Xe Nền Nào?

Catalogue đề cập nhóm xe tải có tải trọng hàng trên 5,0 tấn, nhưng đây không phải điều kiện đủ và không có nghĩa mọi xe trên 5 tấn đều lắp được. Phải tính tổng khối lượng xe hoàn thiện, tải từng trục, chassis, khung phụ, vị trí cẩu, chân chống, bình dầu, thùng và tải chuyên chở còn lại.

Thực tế có thể khảo sát chassis tải nặng 6×4 hoặc 8×4. Mỗi model có chiều dài cơ sở và giới hạn tải trục riêng nên không có một mức tải hàng còn lại dùng chung. Hồ sơ thiết kế cải tạo và đăng kiểm là căn cứ trước khi chốt cấu hình.

Phân tích chi tiết hơn về tải trục, khung phụ và chiều dài thùng được trình bày ở hướng dẫn cách chọn xe nền lắp cẩu Hyundai HLC-8016. Khách hàng cũng có thể so sánh các cấu hình xe tải gắn cẩu 8 tấn theo chassis và công việc dự kiến.

Cấu hình đúng model có Dongfeng KL270 gắn cẩu Hyundai HLC-8016 8 tấn, Hino FM8JW7A 24 tấn gắn cẩu Hyundai HLC-8016, Isuzu Giga gắn cẩu Hyundai Everdigm HLC-8016 và FAW CA3250 gắn cẩu Hyundai HLC-8016. Cần đối chiếu hồ sơ riêng của từng xe.

Giá Cẩu Hyundai HLC-8016 Phụ Thuộc Yếu Tố Nào?

Giá phụ thuộc tình trạng và năm sản xuất, tùy chọn, bộ giới hạn mô-men, két làm mát dầu, thiết bị đi kèm, xe nền, khung phụ, chân chống, thùng, hồ sơ, thuế và thời điểm giao dịch. Khi chưa có giá xác nhận, hiển thị Liên hệ và tách rõ cẩu rời, phụ kiện, lắp đặt với xe hoàn thiện.

Checklist Kiểm Tra Trước Khi Nhận Cẩu

• Đúng model HLC-8016, không nhầm HLC-8016S.
• Đủ sáu đoạn cần; bề mặt cần không hư hại bất thường.
• Xi lanh, đầu nối không rò dầu.
• Cáp, tang, puly, móc và chốt hoạt động đúng.
• Phanh tời và chống tuột cáp hoạt động.
• Hai chân chính, hai chân sau duỗi đúng.
• Còi, cảnh báo cuốn quá và dừng khẩn cấp hoạt động.
• Thiết bị ngăn quá tải hoặc tùy chọn giới hạn mô-men đúng hợp đồng.
• Bình dầu, bơm, PTO và ống đúng phạm vi bàn giao.
• Đủ tài liệu, biên bản thử và hồ sơ lắp đặt.

Không tháo, nối tắt hoặc vô hiệu hóa hệ thống bảo vệ để thử tải.

Câu Hỏi Thường Gặp Về Hyundai HLC-8016

Khi cần tính phần hàng còn chở được, cần cộng đủ khung phụ, chân chống, thủy lực và thùng thay vì chỉ nhìn tự trọng cẩu. Hướng dẫn tải hàng còn lại sau khi lắp HLC-8016 giải thích cách đối chiếu tự trọng hoàn thiện và tải từng trục.

Kết Luận

HLC-8016 nâng lớn nhất 8.000 kg tại 2,0 m; mức tải này không áp dụng cho các bán kính xa hơn. Tại 19,8 m tải còn 630 kg; chiều cao móc là 22,0 m và chiều cao làm việc là 23,3 m.

Chassis phải chọn theo tải trục và hồ sơ hoàn thiện. Giá cẩu rời khác xe hoàn chỉnh vì PTO, ống, trục truyền động và xe nền không thuộc phạm vi catalogue.
