Load chart QY100K công bố tải tối đa 100 tấn tại bán kính 3 m với cần chính 12,8 m; dải cần trong bảng tải từ 12,8 m đến 48 m, kèm jib 10,6 m hoặc 18,1 m.
Sức nâng thay đổi theo bán kính, chiều dài cần, hướng quay, đối trọng và trạng thái chân chống. Trước khi báo giá phải đối chiếu tem model, serial, cấu hình và tình trạng của đúng xe bàn giao; không dùng thông số QY100K-I thay cho QY100K.
Chọn nhanh: QY100K đáng xem khi bài toán nâng nằm trong load chart 100 tấn, công trường đủ không gian triển khai chân chống và tuyến vào phù hợp với xe 6 trục. Nếu tải làm việc thường xuyên ở bán kính xa, không nên chọn chỉ theo sức nâng danh nghĩa; phải tra đúng ô tải và giữ biên an toàn theo phương án nâng được phê duyệt.
Điểm quyết định là tải còn lại tại bán kính thực tế. Cùng cần 12,8 m, bảng tải giảm từ 100 tấn tại 3 m xuống 57 tấn tại 6 m và 30 tấn tại 10 m. Khi dùng cần 48 m, tải công bố là 13,4 tấn tại 10 m, 8,3 tấn tại 20 m và 4,2 tấn tại 30 m.
Khi nào XCMG QY100K là lựa chọn hợp lý?
QY100K phù hợp với công việc nâng kết cấu, thiết bị công nghiệp hoặc cấu kiện hạ tầng khi tải vật, bán kính và chiều cao đều nằm trong vùng làm việc được phép. Con số 100 tấn giúp xác định phân khúc, nhưng quyết định chọn xe phải bắt đầu từ vị trí đặt cẩu đến tâm tải, không bắt đầu từ trọng lượng vật nâng một mình.
Phù hợp khi: tải và bán kính có ô hợp lệ trong load chart; mặt bằng đủ chịu lực, đủ khẩu độ chân chống và có vùng quay an toàn.
Cần cân nhắc khi: phải vươn cần dài, làm việc ở bán kính xa, đường vào hạn chế hoặc không thể mở đủ chân chống theo điều kiện của bảng tải.
Phải xác minh: tem model/serial, đối trọng, jib, móc cẩu, cáp, thiết bị giới hạn tải, lịch sử bảo dưỡng, kiểm định và hồ sơ của đúng xe.
Cách hiểu đúng sức nâng 100 tấn
Tải cho phép là kết quả của một tổ hợp điều kiện. Với tài liệu QY100K đang đối chiếu, bảng tải cần chính áp dụng đối trọng 19,2 t, chân chống mở hết và quay 360 độ. Giá trị 100 tấn chỉ xuất hiện tại bán kính 3 m với cần 12,8 m.
- Bán kính làm việc: đo theo phương ngang từ tâm quay của cẩu đến phương thẳng đứng qua tâm tải. Bán kính tăng thì tải cho phép thường giảm.
- Chiều dài cần: phải chọn đúng cột chiều dài cần thực tế. Không lấy tải của cột cần ngắn áp cho cấu hình đã vươn dài.
- Tải treo thực tế: phải tính cả vật nâng, móc, cáp, ma ní, dầm nâng và phụ kiện dưới đầu cần.
- Điều kiện đặt xe: khả năng chịu lực nền, tấm kê, độ cân bằng và vùng quay phải được kiểm tra trong phương án nâng.
Bảng tải XCMG QY100K chọn lọc
Bảng dưới trích các ô từ load chart QY100K để sàng lọc ban đầu. Dấu “-” nghĩa là tài liệu không công bố ô tải cho tổ hợp đó; không được nội suy. Khi lập phương án nâng phải dùng bảng đầy đủ đúng serial và cấu hình xe.
| Bán kính | Cần 12,8 m | Cần 26 m | Cần 48 m |
|---|---|---|---|
| 3 m | 100 | - | - |
| 4 m | 88 | - | - |
| 6 m | 57 | 42 | - |
| 8 m | 40,5 | 35,3 | - |
| 10 m | 30 | 29,9 | 13,4 |
| 12 m | - | 24,1 | 11,6 |
| 20 m | - | 8,1 | 8,3 |
| 24 m | - | - | 7,1 |
| 30 m | - | - | 4,2 |
| 40 m | - | - | 1,5 |
Không dùng bảng rút gọn để điều khiển nâng. Người phụ trách phải kiểm tra load chart đầy đủ trên đúng xe, cấu hình cáp/móc, giới hạn thiết bị và quy trình an toàn trước khi làm việc.
Thông số XCMG QY100K đã xác minh
| Hạng mục | Giá trị |
|---|---|
| Model | XCMG QY100K |
| Loại thiết bị | Cần trục ô tô thủy lực |
| Sức nâng lớn nhất trong load chart | 100 tấn tại bán kính 3 m, cần 12,8 m |
| Chiều dài cần chính trong load chart | 12,8 / 17,2 / 21,6 / 26 / 30,4 / 34,8 / 39,2 / 43,6 / 48 m |
| Jib | 10,6 m hoặc 18,1 m; các góc 0 / 15 / 30 độ |
| Đối trọng của bảng tải | 19,2 tấn |
| Điều kiện chân chống | Mở hết chân chống |
| Phạm vi quay của bảng tải | 360 độ |
| Kích thước vận chuyển tham khảo | Dài 15,23 m; rộng 3,00 m; cao 3,86 m |
| Khối lượng vận hành tham khảo | Khoảng 58 tấn |
| Số trục | 6 |
| Công suất động cơ khung xe tham khảo | 324 kW tại 1.800 vòng/phút |
| Mô-men động cơ tham khảo | Khoảng 2.100 Nm tại 1.200 vòng/phút |
| Nguồn tải nâng | Tài liệu QY100K và load chart |
| Nguồn kích thước/khối lượng | RitchieSpecs QY100K; cấu hình thực tế có thể khác theo option |
Điều kiện mặt bằng và chân chống
Load chart chỉ có ý nghĩa khi điều kiện triển khai tương ứng được đáp ứng. Trước khi đưa QY100K vào công trường, cần khảo sát tuyến vào, vị trí quay đầu, vùng quét đối trọng, khoảng không phía trên và khả năng chịu lực tại từng chân chống.
- Nền đặt cẩu: xác định sức chịu tải và phương án tấm kê; không đánh giá chỉ bằng quan sát bề mặt.
- Khẩu độ triển khai: dành đủ vùng cho chân chống, lối thao tác và khu vực cấm người đi vào.
- Tuyến tiếp cận: kiểm tra bề rộng cổng, bán kính cua, tải cầu đường, độ dốc và chiều cao chướng ngại theo kích thước xe thực tế.
- Vật cản: đo khoảng cách đến nhà xưởng, đường điện, giàn giáo và thiết bị đang hoạt động thay vì ước lượng qua ảnh.
Gửi tải vật, bán kính và chiều cao nâng để kiểm tra trước. Minh Hải Auto sẽ đối chiếu load chart và yêu cầu mặt bằng trước khi tư vấn cấu hình xe.
Giới hạn cần biết trước khi chọn

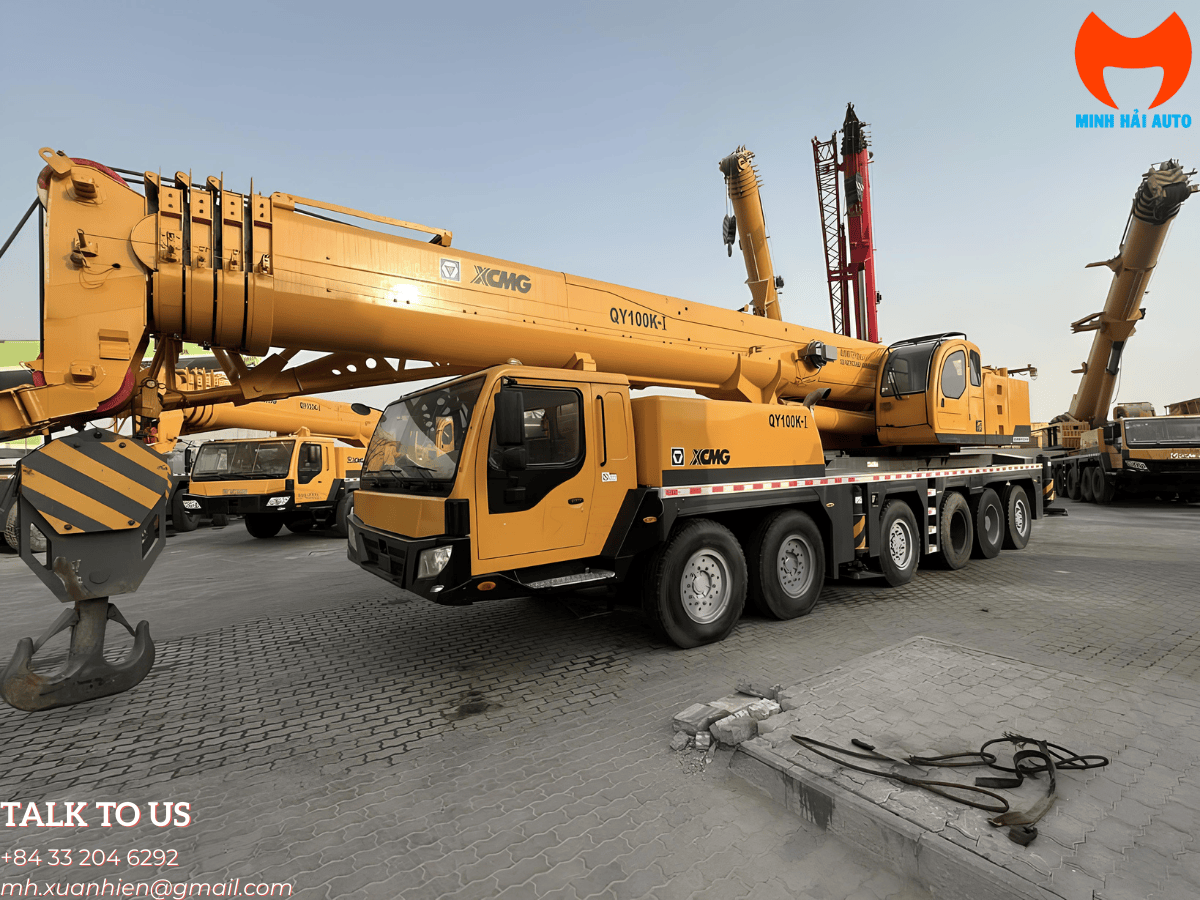

- QY100K và QY100K-I là hai ký hiệu biến thể khác nhau; chiều dài cần, kích thước và cấu hình không được gộp chung khi chưa kiểm tra tem máy.
- Tải danh nghĩa 100 tấn không chứng minh xe nâng được 100 tấn tại bán kính 4 m, 6 m hoặc xa hơn.
- Bảng tải không thay thế tính toán áp lực chân chống, phương án rigging, đánh giá gió và phê duyệt an toàn tại công trường.
- Đời xe, số giờ hoạt động, lịch sử sửa chữa, tình trạng cáp/móc và hồ sơ kiểm định phải được kiểm tra trên đúng xe chào bán.
Về tình trạng và giá: trang không mặc định xe mới, xe sẵn kho hoặc thời gian giao cố định. Báo giá chỉ có giá trị sau khi xác nhận đúng serial, cấu hình, tình trạng, phụ kiện, hồ sơ và địa điểm bàn giao.
Dữ liệu cần gửi trước khi báo giá
Khối lượng vật nâng cùng móc, cáp, ma ní, dầm nâng và mọi phụ kiện treo dưới đầu cần.
Khoảng cách từ tâm quay đến tâm tải ở vị trí bất lợi nhất, cao độ điểm lấy tải và điểm đặt tải.
Bản vẽ hoặc kích thước hiện trường, sức chịu tải nền, cổng, góc cua, độ dốc và vật cản quanh vùng làm việc.
Model/serial mong muốn, đời xe, đối trọng, jib, móc, tình trạng, kiểm định, địa điểm giao và thời gian dự kiến.
Phạm vi báo giá XCMG QY100K cần ghi rõ
Báo giá phải nhận diện đúng chiếc xe, model và cấu hình được chào, tình trạng mới hay đã qua sử dụng, năm sản xuất và hạng mục đi kèm. Cần ghi riêng cần phụ, đối trọng, móc, cáp, tài liệu và hồ sơ bàn giao; không coi mọi tùy chọn của model là trang bị mặc định của xe.
Trước khi so hai phương án, hãy xác nhận giá đã gồm hay chưa gồm thuế, vận chuyển, kiểm tra hoặc sửa chữa đầu vào; cùng địa điểm bàn giao, hiệu lực báo giá và điều kiện thanh toán. Chính sách bảo hành phải được ghi theo tình trạng và thỏa thuận của đúng xe, không suy thời hạn từ tên model.
Trang giới thiệu cấu hình không xác nhận xe đang có sẵn hoặc thời điểm giao cố định. Nếu chưa có báo giá của chiếc xe cụ thể, không xem giá “Liên hệ” là một số tiền hoặc dùng mốc giá xe khác để kết luận giá bán của XCMG QY100K.
Câu hỏi về XCMG QY100K
QY100K có nâng được 100 tấn ở mọi bán kính không?
Không. Load chart ghi 100 tấn tại bán kính 3 m với cần 12,8 m trong điều kiện quy định. Ở bán kính 6 m, cùng chiều dài cần này, tải công bố còn 57 tấn.
Cần chính QY100K dài bao nhiêu?
Load chart liệt kê các chiều dài từ 12,8 m đến 48 m. Một số nguồn làm tròn hoặc dùng dữ liệu của biến thể khác; khi mua xe cần đối chiếu tem model và tài liệu đi kèm đúng serial.
QY100K có jib không?
Tài liệu đúng model có bảng tải cho jib 10,6 m và 18,1 m ở các góc 0, 15 và 30 độ. Cần xác nhận xe chào bán có đúng jib, móc và cấu hình tương ứng.
Báo giá cẩu XCMG QY100K cần những thông tin gì?
Cần chốt serial, đời xe, tình trạng, đối trọng, jib, móc, hồ sơ, địa điểm giao và yêu cầu công việc. Nếu cần kiểm tra khả năng nâng, gửi thêm tải vật, bán kính, chiều cao và mặt bằng.
