Đầu kéo howo t7h gắn cẩu palfinger pk23500c 10 tấn
- Đầu kéo HOWO T7H 440 6x4 gắn cẩu gập Palfinger PK23500C sau cabin.
- Cẩu nâng tối đa 10.000 kg ở tầm gần; tải nâng giảm theo bán kính làm việc.
- Tầm với thủy lực khoảng 12,4 m, góc quay 400°, chân chống tiêu chuẩn 4,8 m.
- Giữ chức năng mâm kéo; khả năng ghép moóc và tải kéo theo xác định theo hồ sơ xe.
- Minh Hải Auto tư vấn cấu hình, lắp đặt, hồ sơ cải tạo, đăng kiểm và bàn giao.
-
Chi tiết sản phẩm
-
Thông tin thanh toán
-
Hướng dẫn mua hàng

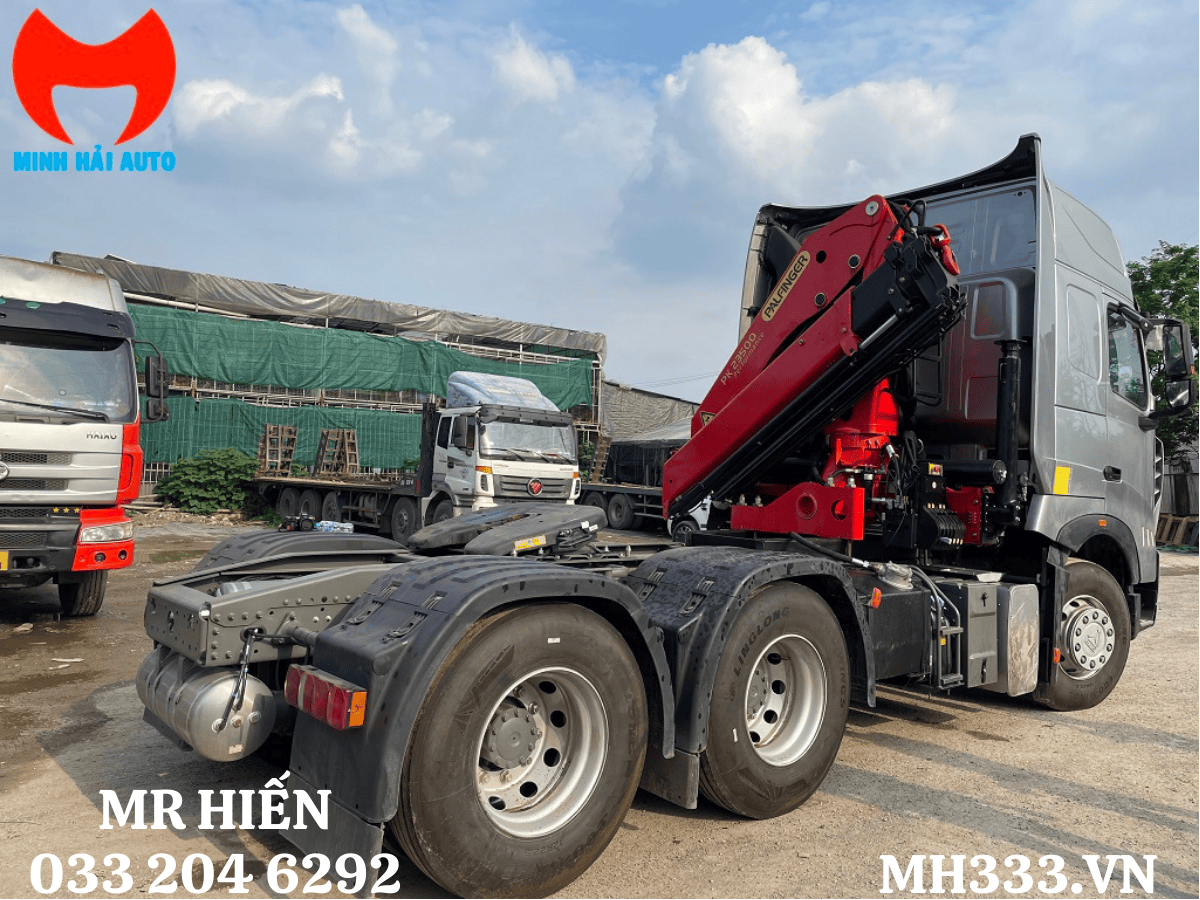

Đầu kéo HOWO T7H gắn cẩu Palfinger PK23500C kết hợp chức năng kéo sơ mi rơ moóc với khả năng tự nâng hạ hàng tại kho bãi và công trường. Cẩu gập được lắp sau cabin, có thể thu gọn khi di chuyển để duy trì khu vực mâm kéo phía sau.
PK23500C thường được thị trường gọi là cẩu gập 10 tấn. Mức 10.000 kg chỉ áp dụng tại tầm gần theo biểu đồ tải, không phải tải nâng ở mọi bán kính. Khách hàng cần xác định đồng thời khối lượng kiện hàng, bán kính nâng, loại moóc, tải mâm kéo và hồ sơ xe sau cải tạo.
Cấu Hình Đầu Kéo HOWO Gắn Cẩu
Phương tiện gồm đầu kéo HOWO T7H ba trục, cẩu gập Palfinger lắp sau cabin, khung phụ, hệ thống chân chống, PTO, bơm và bình dầu thủy lực. Vị trí cẩu nằm giữa cabin và mâm kéo nên cần được tính đồng bộ với khoảng quay của moóc, tải đặt lên mâm kéo và phân bố tải trên từng trục.
- Xe nền: HOWO T7H, cabin có nhãn 440.
- Công thức bánh xe: 6x4, hai cầu sau chủ động.
- Cẩu gập: Palfinger PK23500, cấu hình cần C theo biểu đồ tải hiện có.
- Vị trí lắp: sau cabin, phía trước mâm kéo.
- Chức năng: kéo sơ mi rơ moóc và hỗ trợ nâng hạ hàng.
Thông Tin Xe Nền HOWO T7H
| Hạng mục | Thông tin cần sử dụng khi chọn xe |
|---|---|
| Dòng xe | HOWO T7H |
| Nhãn công suất trên cabin | T7H 440; mã động cơ và công suất trên giấy tờ cần đối chiếu trực tiếp |
| Công thức bánh xe | 6x4, ba trục |
| Cabin | Cabin nóc cao, có khoang nghỉ |
| Vị trí cẩu | Sau cabin, trước mâm kéo |
| Kích thước sau lắp cẩu | Cần đối chiếu giấy chứng nhận cải tạo hoặc đăng kiểm của xe thực tế |
| Khối lượng bản thân và toàn bộ | Cần đối chiếu đăng kiểm sau cải tạo |
| Tải đặt lên mâm kéo | Cần kiểm tra trên giấy chứng nhận của xe thực tế |
| Khối lượng kéo theo cho phép | Không mặc định 37 tấn; sử dụng đúng giá trị ghi trong hồ sơ xe |
| Phân bố tải trọng trục | Kiểm tra theo bản tính và hồ sơ sau lắp cẩu |
Không nên dùng thông số của một đầu kéo HOWO nguyên bản để thay thế thông số xe sau khi đã lắp thêm cẩu, khung phụ, chân chống và hệ thống thủy lực. Các hạng mục này làm tăng tự trọng và thay đổi vị trí trọng tâm của phương tiện.
Thông Số Cẩu Palfinger PK23500C
Palfinger công bố dòng PK23500 Performance có mô-men nâng lớn nhất 23,0 tm, tải nâng lớn nhất 10.000 kg và góc quay 400°. Cấu hình cần C trên xe có tầm với thủy lực khoảng 12,4 m. Tải làm việc thực tế phải đọc theo biểu đồ của đúng cấu hình cần và serial cẩu.
| Hạng mục | Thông số Palfinger PK23500/PK23500C |
|---|---|
| Loại cẩu | Cẩu gập khúc thủy lực, thường gọi cẩu robot hoặc cẩu đập chuột |
| Mô-men nâng lớn nhất | 23,0 tm / 226,0 kNm theo dữ liệu dòng PK23500 |
| Tải nâng lớn nhất | 10.000 kg tại tầm gần theo biểu đồ tải |
| Tầm với thủy lực cấu hình C | Khoảng 12,4 m |
| Tải tại bán kính 4,6 m | 4.680 kg |
| Tải tại bán kính 6,1 m | 3.360 kg |
| Tải tại bán kính 8,0 m | 2.480 kg |
| Tải gần 10 m | Khoảng 1.920 kg theo biểu đồ cấu hình C |
| Tải ở tầm xa nhất | Khoảng 1.570 kg; cần đọc đúng bán kính trên load chart |
| Góc quay | 400° |
| Mô-men xoay | 2,8 tm |
| Khẩu độ chân chống tiêu chuẩn | 4,8 m |
| Không gian lắp đặt tiêu chuẩn | Khoảng 0,88 m |
| Chiều rộng khi gập | 2,5 m |
| Áp suất làm việc lớn nhất | 300 bar |
| Lưu lượng bơm khuyến nghị | 50–75 lít/phút; thay đổi theo hệ thống điều khiển |
| Tự trọng cẩu tiêu chuẩn | Khoảng 2.346 kg trước các tùy chọn và phần lắp đặt |
Tên gọi “cẩu 10 tấn” chỉ mô tả tải lớn nhất tại tầm gần. Cẩu không nâng được 10 tấn ở bán kính 4,6 m, 6,1 m hoặc 8 m. Trước khi nhận việc, người vận hành phải dùng load chart đúng serial, tính cả móc, cáp, dầm nâng và phụ kiện vào tổng tải.
Cách Đọc Biểu Đồ Tải PK23500C
Bán kính nâng được tính từ tâm quay của cẩu tới vị trí tải. Khi cần vươn xa hơn, tải cho phép giảm. Góc cần, vùng làm việc, trạng thái chân chống, độ nghiêng mặt bằng và phụ kiện gắn thêm đều có thể ảnh hưởng đến giới hạn vận hành.
- Xác định khối lượng thực của kiện hàng.
- Đo bán kính từ tâm cẩu tới trọng tâm tải ở vị trí khó nhất.
- Chọn đúng đường tải trên biểu đồ của cấu hình C.
- Cộng khối lượng móc, cáp, ma ní, dầm nâng và phụ kiện.
- Kiểm tra vùng làm việc và trạng thái mở chân chống.
- Không nội suy tải bằng phép chia mô-men nếu load chart không cho phép.
Lắp Đặt Cẩu Và Ổn Định Xe
Cẩu được liên kết với chassis thông qua khung phụ và cụm lắp đặt chuyên dụng. Hệ thống PTO dẫn động bơm thủy lực; chân chống tạo vùng đỡ khi nâng. Chất lượng lắp đặt phải được đánh giá bằng bản vẽ, tính bền khung phụ, liên kết, phân bố tải trục và kết quả nghiệm thu, không chỉ bằng hình thức bên ngoài.
- Kiểm tra vật liệu, kích thước và liên kết của khung phụ.
- Kiểm tra đường dầu, bình dầu, bơm, PTO và nhiệt độ hệ thống.
- Kiểm tra chân chống, khóa an toàn và nền đặt chân.
- Kiểm tra khoảng hở giữa cẩu gập, cabin, mâm kéo và đầu moóc.
- Thử vận hành không tải và có tải theo quy trình bàn giao.
Khả Năng Kéo Sơ Mi Rơ Moóc
Xe vẫn giữ mâm kéo nhưng không mặc nhiên phù hợp với mọi loại moóc. Cẩu đặt sau cabin làm thay đổi khoảng không quay và phân bố tải. Khi ghép moóc sàn, moóc lùn, moóc xương hoặc moóc chở máy, cần kiểm tra vị trí chốt kéo, chiều cao sàn, tải đặt lên mâm kéo và khoảng hở khi quay góc lớn.
Khối lượng kéo theo ghi trên đăng kiểm là giới hạn của phương tiện sau cải tạo, không phải tải hàng thuần. Muốn xác định tải hàng phải xét thêm tự trọng moóc, tải cụm trục đầu kéo, tải cụm trục moóc, tải mâm kéo và tổng khối lượng tổ hợp.

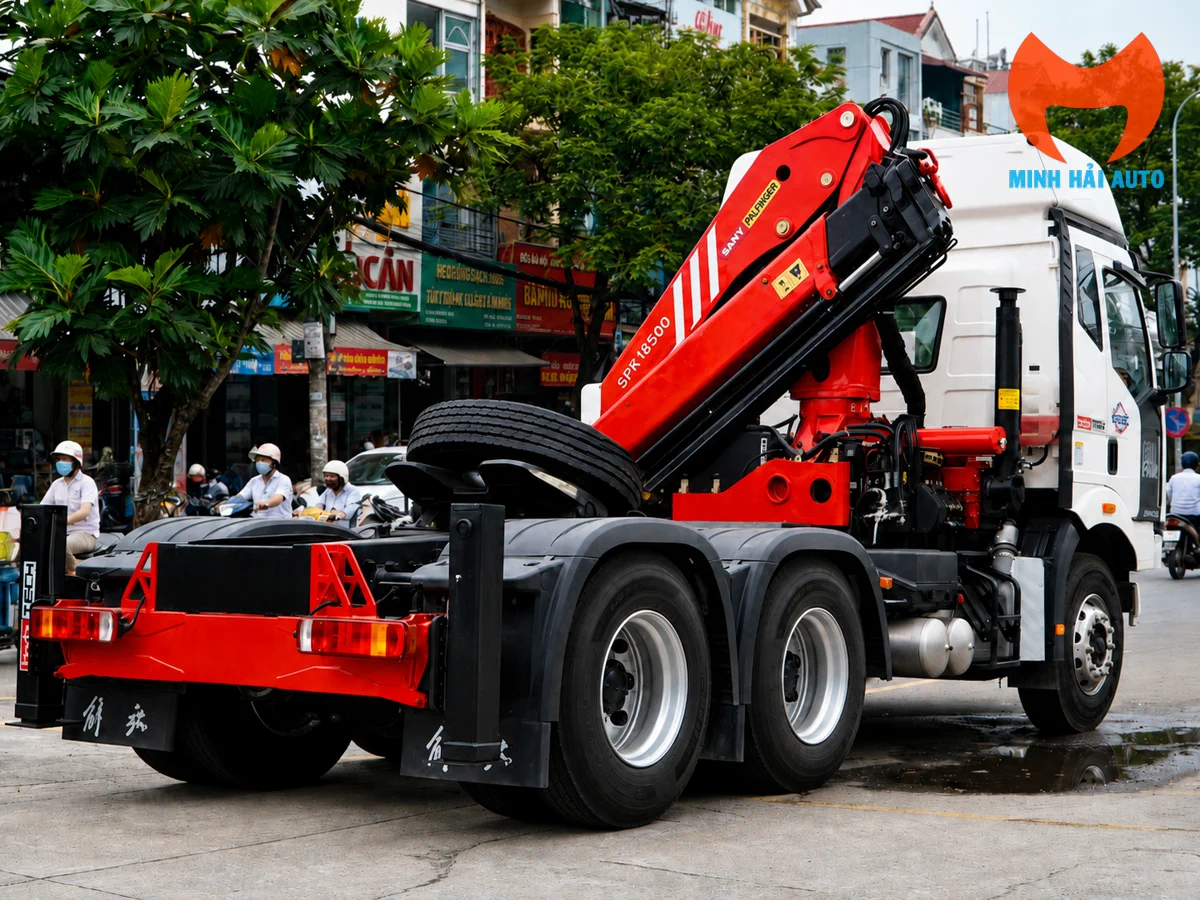

Khách cần xem thêm các phương án chassis khác có thể tham khảo nhóm xe đầu kéo gắn cẩu Palfinger và cấu hình đầu kéo FAW gắn Palfinger PK23500.
Ứng Dụng Phù Hợp
- Vận chuyển và bốc dỡ máy móc, thiết bị công nghiệp.
- Nâng hạ kết cấu thép, cốp pha, vật tư và thiết bị công trình.
- Phục vụ hàng dự án cần thay đổi loại sơ mi rơ moóc.
- Bốc dỡ tại kho bãi chưa có cẩu cố định.
- Hỗ trợ di chuyển thiết bị điện, máy phát và cụm cơ khí.
Xe không thay thế cẩu chuyên dụng trong mọi công việc. Việc nâng container nguyên chiếc, hàng quá khổ hoặc tải có trọng tâm phức tạp chỉ được thực hiện khi biểu đồ tải, thiết bị móc, ổn định xe và phương án nâng đều đáp ứng.
Hạng Mục Cần Kiểm Tra Khi Mua Xe
- Model, số khung, số máy và năm sản xuất của đầu kéo HOWO.
- Model, serial, năm sản xuất và tem tải của cẩu Palfinger.
- Biểu đồ tải đúng số đoạn cần và phụ kiện đang lắp.
- Giấy chứng nhận cải tạo, đăng ký và đăng kiểm còn hiệu lực.
- Kích thước tổng thể, tự trọng, tải mâm kéo, tải trục và khối lượng kéo theo.
- Tình trạng khung phụ, chân chống, PTO, bơm, van và đường ống.
- Phạm vi bảo hành, phụ tùng, đào tạo và điều kiện bàn giao.
Thông số cẩu độc lập không thay thế hồ sơ của xe hoàn thiện. Cần đối chiếu catalogue, tem cẩu, hợp đồng và đăng kiểm của đúng phương tiện trước khi chốt tải nâng hoặc phương án kéo moóc.
Báo Giá Đầu Kéo HOWO Gắn Cẩu PK23500C
Giá xe phụ thuộc đời và tình trạng đầu kéo, năm sản xuất cẩu, số đoạn cần, điều khiển, chân chống, phạm vi sửa chữa, hồ sơ cải tạo, đăng kiểm và điều kiện bảo hành. Báo giá được lập sau khi kiểm tra đầy đủ cấu hình và điều kiện bàn giao của xe.
Khách hàng nên gửi loại hàng, khối lượng lớn nhất, bán kính nâng, loại moóc và khu vực vận hành để nhận phương án phù hợp. Thông số riêng của cẩu có thể xem tại Palfinger PK23500 10 tấn và bảng tải.
Câu Hỏi Thường Gặp
Palfinger PK23500C có nâng được 10 tấn ở mọi vị trí không?
Không. Tải 10.000 kg chỉ áp dụng tại tầm gần theo biểu đồ tải. Tải còn 4.680 kg tại 4,6 m, 3.360 kg tại 6,1 m và 2.480 kg tại 8 m đối với biểu đồ cấu hình C đang sử dụng.
Cẩu PK23500C vươn xa bao nhiêu?
Cấu hình C có tầm với thủy lực khoảng 12,4 m. Ở tầm xa nhất, biểu đồ thể hiện tải khoảng 1.570 kg. Cần kiểm tra lại load chart theo serial cẩu trước khi vận hành.
Xe còn kéo được moóc sau khi lắp cẩu không?
Xe vẫn có mâm kéo. Loại moóc và khối lượng kéo theo phải phù hợp tải mâm kéo, tải trục, khoảng hở khi quay và giới hạn ghi trong đăng kiểm sau cải tạo.
HOWO T7H sử dụng động cơ nào?
Cabin của xe mang nhãn T7H 440. Mã động cơ, công suất và tiêu chuẩn khí thải phải được xác nhận trên tem xe, đăng ký và đăng kiểm của phương tiện thực tế.
Xe có nâng được container 20 ft hoặc 40 ft không?
Không thể kết luận chỉ từ tên cẩu 10 tấn. Cần biết khối lượng container, bán kính tới trọng tâm, thiết bị spreader, load chart, vùng chân chống và điều kiện nền. Chỉ thực hiện khi phương án nâng được người có chuyên môn kiểm tra.
Giá xe HOWO gắn Palfinger PK23500C bao nhiêu?
Giá được lập theo tình trạng xe nền, cấu hình cẩu, hồ sơ, sửa chữa, bảo hành và phạm vi bàn giao. Liên hệ Minh Hải Auto để nhận báo giá theo đúng xe và nhu cầu nâng hạ.
