Cẩu đập chuột sunhunk k1680 30 tấn, 8 đoạn cần

Cẩu SUNHUNK K1680 là cẩu bao nhiêu tấn?

K1680 được xếp vào nhóm cẩu gập 30 tấn. Con số cần dùng khi báo cấu hình là 29,1 tấn tại bán kính 4,15 m. Tải nâng giảm dần khi bán kính tăng, vì vậy câu “cẩu 30 tấn” không có nghĩa thiết bị nâng được 30 tấn tại mọi vị trí của đầu cần.

Mô-men nâng định mức 120 tấn.m thể hiện năng lực tạo mô-men của cẩu trong điều kiện quy định. Đây là đại lượng khác với tải trọng nâng. Ghi đúng tên giúp khách hàng không nhầm K1680 với một thiết bị có tải nâng cực đại 120 tấn.

Thông số kỹ thuật cẩu SUNHUNK K1680

Bảng dưới đây được tổng hợp từ tài liệu kỹ thuật model K1680. Chassis và động cơ không được nhà sản xuất cố định trong bảng thông số, do đó cần lựa chọn xe nền theo phương án lắp đặt cụ thể.

Những thông số về tốc độ trong tài liệu được hiểu là giá trị lớn nhất khi cẩu làm việc không tải, dùng lưu lượng khuyến nghị và dầu thủy lực ở điều kiện nêu bởi nhà sản xuất. Không nên dùng các giá trị này để cam kết tốc độ chu kỳ thực tế khi có tải.

Khả năng nâng theo bán kính làm việc

Biểu đồ tải là dữ liệu quan trọng nhất khi kiểm tra một nhiệm vụ nâng. Cùng một cẩu K1680, khả năng nâng thay đổi rõ rệt theo khoảng cách từ tâm quay đến tải. Bảng dưới thể hiện các điểm tải được ghi trực tiếp trên biểu đồ của nhà sản xuất.

Các chiều cao và góc cần trên biểu đồ được xây dựng với cần thẳng ở trạng thái không tải. Khi có tải, độ võng của cần làm thay đổi chiều cao và tầm với thực tế. Tài liệu cũng quy định tải nâng không vượt quá 85% tải gây lật của toàn bộ xe. Việc vận hành phải theo load chart, hướng dẫn của đúng model và cấu hình xe sau lắp đặt, không chỉ dựa vào bảng tóm tắt trên website.

Kích thước lắp đặt của K1680

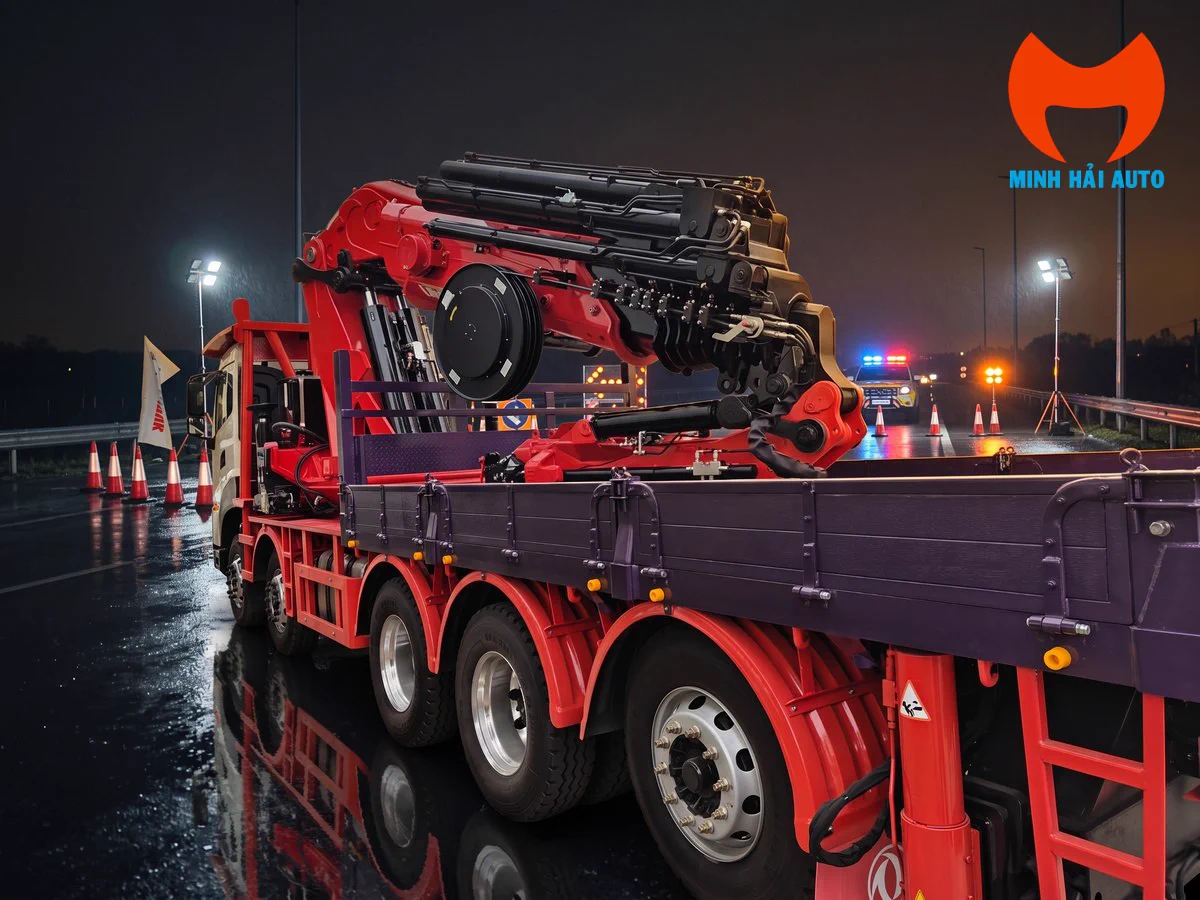

Khi gập, cụm cẩu có chiều dài khoảng 2.908 mm và chiều cao khoảng 2.623 mm theo bản vẽ. Chiều rộng tổng thể khoảng 2.547 mm; phần thân chính khoảng 2.305 mm. Khi triển khai chân chống hết hành trình, khẩu độ đạt 8.185 mm.

Các kích thước này hỗ trợ bước bố trí cẩu trên chassis nhưng chưa đủ để kết luận một xe nền cụ thể phù hợp. Đơn vị thiết kế cần tính cả không gian cabin, thùng hoặc sàn hàng, kết cấu gia cường, khoảng sáng, phân bố tải trục và kích thước bao sau hoàn thiện.

Trang bị tiêu chuẩn và tùy chọn

Các hệ thống được trang bị tiêu chuẩn

• Van tỷ lệ điện tử có bù áp, hỗ trợ điều khiển chuyển động êm và phối hợp nhiều thao tác.
• Hệ thống thủy lực cảm biến tải và hệ thống nhiều bơm.
• Điều khiển từ xa thương hiệu châu Âu cho cẩu và chân chống.
• Bộ làm mát dầu thủy lực và bộ lọc áp suất cao.
• Chức năng đo tải trọng nâng và đồng hồ chỉ thị cân bằng.
• Đèn phục vụ làm việc ban đêm.
• Bộ giới hạn quá tải theo EN12999 và hệ thống chống lật điện tử toàn xe.
• Móc xoay tải trọng 30 tấn.

Các hệ thống bảo vệ hỗ trợ người vận hành nhận biết và kiểm soát giới hạn thiết bị, nhưng không thay thế quy trình khảo sát mặt bằng, kiểm tra xe trước ca, đào tạo vận hành và load chart của cấu hình thực tế.

Trang bị tùy chọn

• Tời thủy lực 5 tấn.
• Cần phụ J10.
• Cần nối thủ công đoạn thứ 9 hoặc thứ 10.
• Đầu cần kiểu cổ ngỗng đoạn thứ 9 hoặc thứ 10.

Tùy chọn làm thay đổi khối lượng, kích thước, vùng làm việc và phương án sử dụng. Khi đặt hàng cần ghi rõ cấu hình tùy chọn trong hợp đồng, đồng thời yêu cầu biểu đồ tải tương ứng thay vì áp dụng biểu đồ của bản tiêu chuẩn.

Chọn xe nền và phương án lắp đặt cẩu K1680

K1680 có khối lượng bản thân lớn và mô-men nâng cao, vì vậy việc chọn chassis phải dựa trên tính toán kỹ thuật chứ không chỉ đếm số trục. Hồ sơ cần xem xét tải trọng toàn bộ, tải cho phép trên từng trục, chiều dài cơ sở, không gian lắp cẩu, kết cấu chassis và khả năng bố trí hệ thống thủy lực.

Thông tin nên chốt trước khi lên cấu hình

• Khối lượng và kích thước kiện hàng thường nâng.
• Bán kính làm việc thực tế, không chỉ tải nâng lớn nhất.
• Yêu cầu về sàn hoặc thùng hàng còn lại sau khi lắp cẩu.
• Điều kiện mặt bằng để mở chân chống và quay cần.
• Tần suất làm việc, nhu cầu tời, cần phụ hoặc cần nối thủ công.
• Giới hạn kích thước, tải trục và hồ sơ đăng ký, đăng kiểm của xe hoàn thiện.

Khách hàng đang khảo sát phân khúc lớn hơn có thể tham khảo cấu hình cẩu đập chuột SUNHUNK K2680. Hai model có năng lực và yêu cầu xe nền khác nhau; không nên so sánh chỉ bằng tên “cẩu đập chuột”. Danh mục xe tải gắn cẩu giúp xem thêm các lựa chọn theo tải nâng và dạng cần.

Cẩu gập K1680 phù hợp công việc nào?

Với tải nâng lớn ở bán kính gần và cần chính vươn tới 18,7 m, K1680 phù hợp các công việc cần một thiết bị nâng hạng nặng nhưng vẫn thu gọn được trên xe tải. Nhóm nhu cầu thường gặp gồm vận chuyển và lắp đặt máy móc công nghiệp, cấu kiện thép, thiết bị nhà máy, máy công trình, container hoặc kiện hàng lớn theo phương án nâng đã được tính toán.

Cẩu cũng có thể phục vụ công trình hạ tầng, nhà xưởng, bến bãi và đội dịch vụ nâng hạ lưu động. Tuy nhiên, model này không mặc nhiên phù hợp mọi kiện hàng 30 tấn. Nếu điểm đặt xe khiến bán kính vượt 4,15 m, người khảo sát phải lấy tải tương ứng trên biểu đồ, cộng khối lượng móc, phụ kiện nâng và xem xét điều kiện ổn định của toàn xe.

Lưu ý trước khi khai thác cẩu 30 tấn K1680

• Đối chiếu đúng tem model, catalogue, load chart và tài liệu bàn giao đi kèm xe.

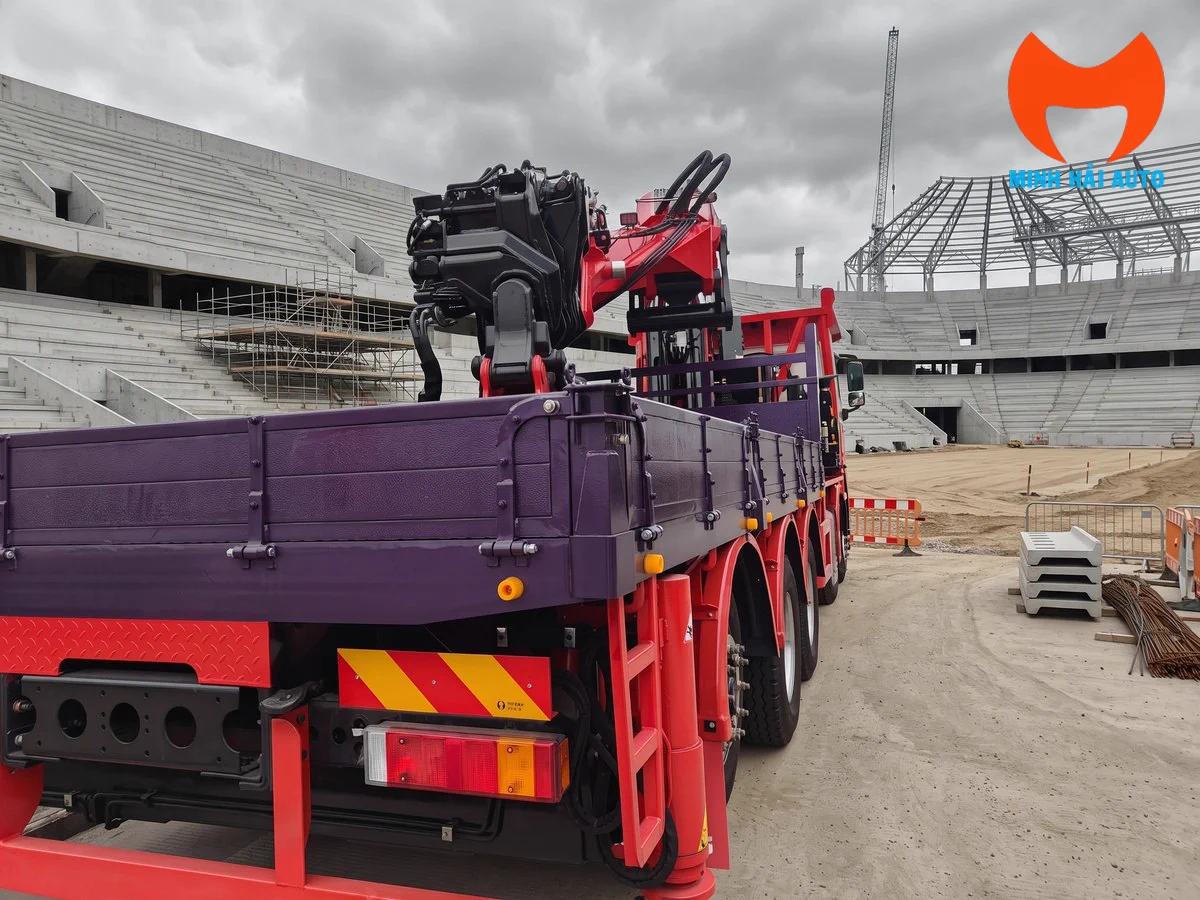

• Kiểm tra mặt bằng đủ chịu tải, bằng phẳng và có không gian triển khai chân chống.
• Không kê chân chống tùy tiện lên nắp hố ga, mép nền yếu hoặc vị trí có dấu hiệu lún.
• Tính tổng tải gồm vật nâng, móc, cáp, ma ní và các phụ kiện liên quan.
• Không vượt tải cho phép tại bán kính và trạng thái cần đang sử dụng.
• Khoanh vùng bán kính quay, tránh người và phương tiện đi vào vùng nguy hiểm.
• Dừng công việc khi thời tiết, mặt bằng hoặc thiết bị thay đổi bất lợi.
• Chỉ giao thiết bị cho người đã được đào tạo và thực hiện đúng quy trình của đơn vị vận hành.

Thông tin trên mang tính giới thiệu sản phẩm, không thay thế hướng dẫn vận hành, phương án nâng hoặc đào tạo an toàn. Với phụ kiện tùy chọn, tải nâng và vùng làm việc phải đối chiếu lại theo tài liệu đúng cấu hình.

Báo giá cẩu đập chuột SUNHUNK K1680

Giá cẩu K1680 phụ thuộc cấu hình tiêu chuẩn hay bổ sung tời, cần phụ, cần nối; xe nền được chọn; kết cấu gia cường; sàn hoặc thùng hàng; hệ thống thủy lực; chi phí lắp đặt và hồ sơ xe hoàn thiện. Vì chưa có cấu hình xe nền được phê duyệt cho sản phẩm này, Minh Hải Auto để giá trên hệ thống ở trạng thái Liên hệ, không công bố một con số có thể gây nhầm giữa các phương án.

Để nhận báo giá sát nhu cầu, khách hàng nên gửi khối lượng kiện, kích thước hàng, bán kính nâng dự kiến, chiều cao cần đạt, loại mặt bằng và yêu cầu phần sàn hàng còn lại. Bộ phận kỹ thuật sẽ dùng các dữ liệu đó để sàng lọc cấu hình trước khi lập báo giá.
