Xe Hyundai HD320 Gắn Cẩu Palfinger PK23500-C: Cấu Hình Sàn Nâng Đầu Có Ramp Sau

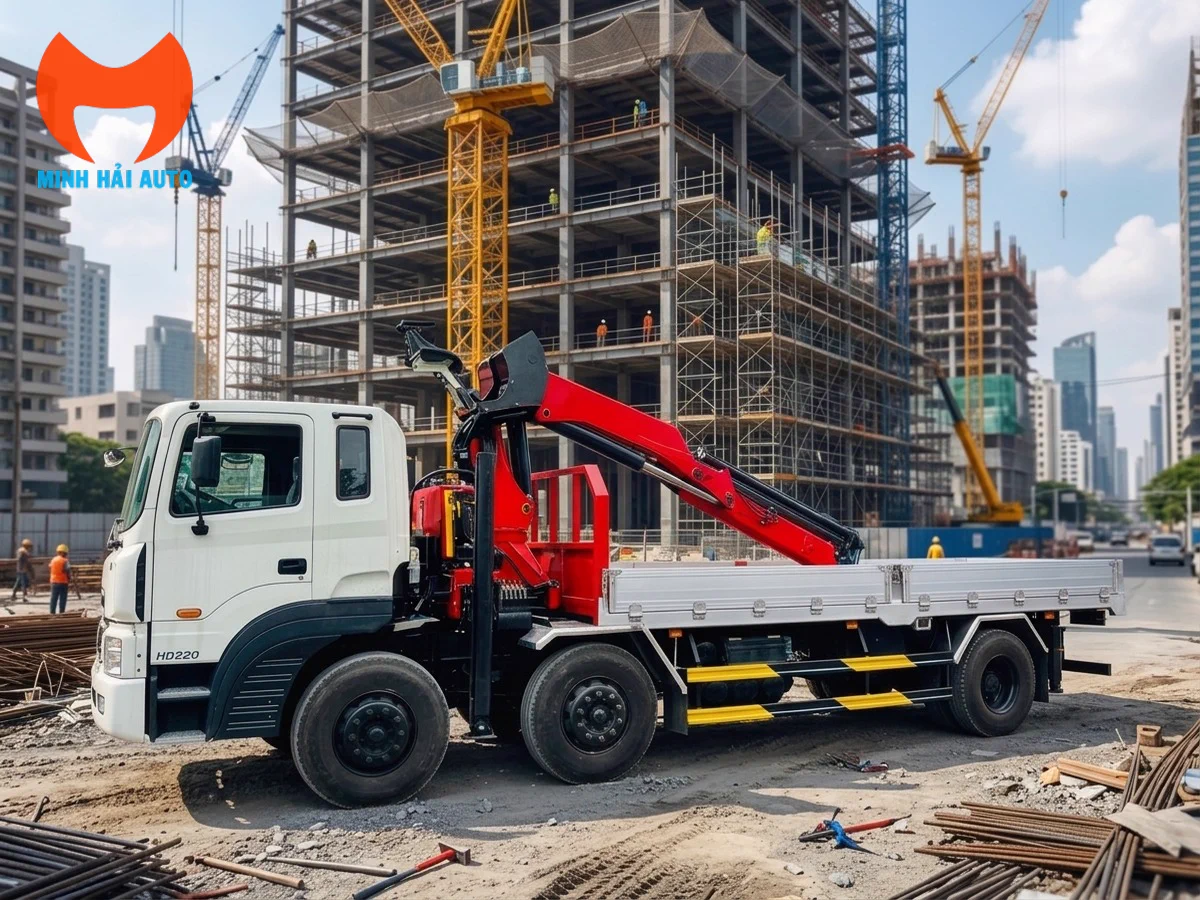

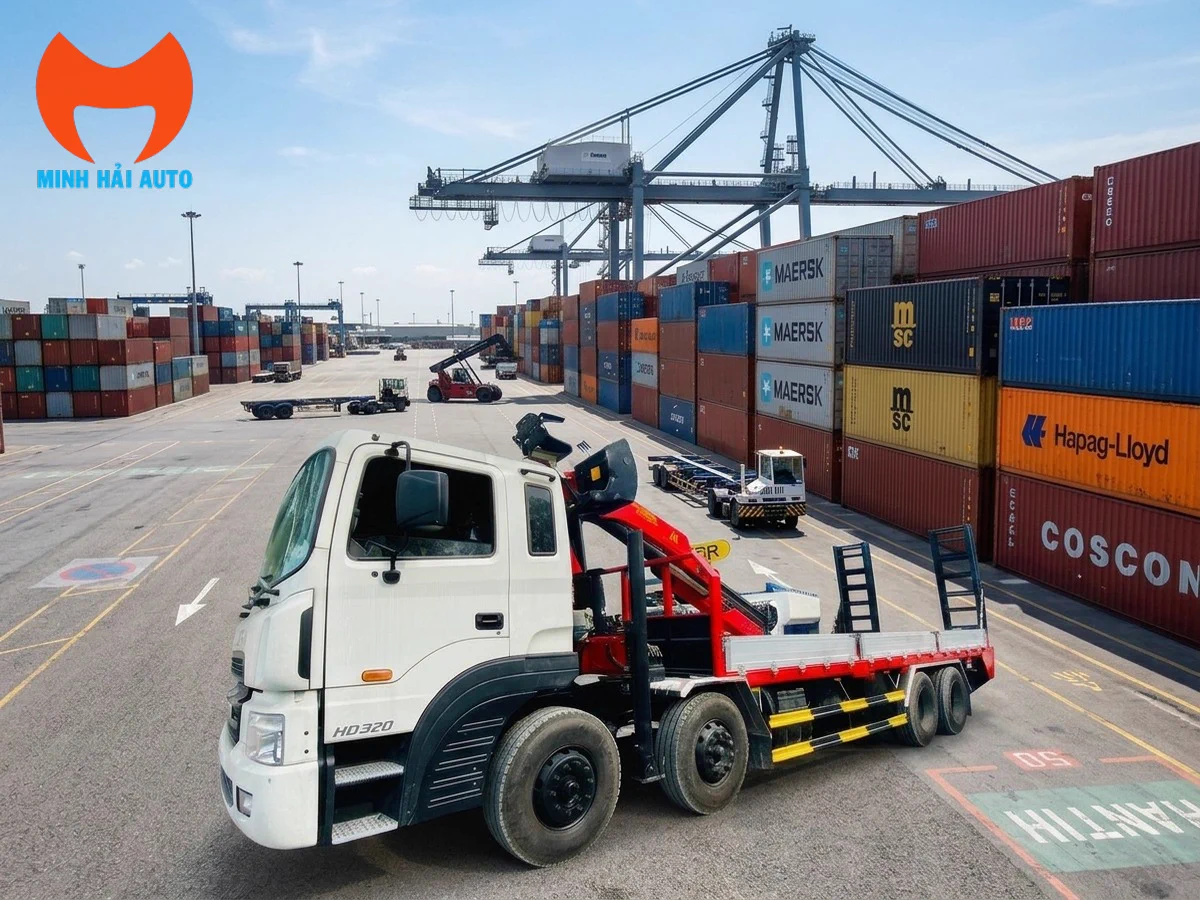

Xe Hyundai HD320 gắn cẩu Palfinger PK23500-C là cấu hình xe tải 4 chân 8x4 dành cho doanh nghiệp cần vừa vận chuyển thiết bị, vừa tự cẩu xếp dỡ tại công trường. Xe sử dụng sàn chuyên dụng có ramp sau, phù hợp chở xe máy, xe cơ giới nhỏ, thiết bị công trình và hàng hóa đặc thù.
Với nền HD320, cẩu gập Palfinger và sàn nâng đầu có ramp sau, xe phù hợp cho nhóm máy nhỏ, xe cơ giới công trình, thiết bị công nghiệp hoặc hàng đặc thù cần tự bốc dỡ. Khách hàng có thể xem thêm nhóm cẩu gấp khúc Palfinger và các cấu hình xe tải gắn cẩu để đối chiếu trước khi chốt phương án đóng mới.

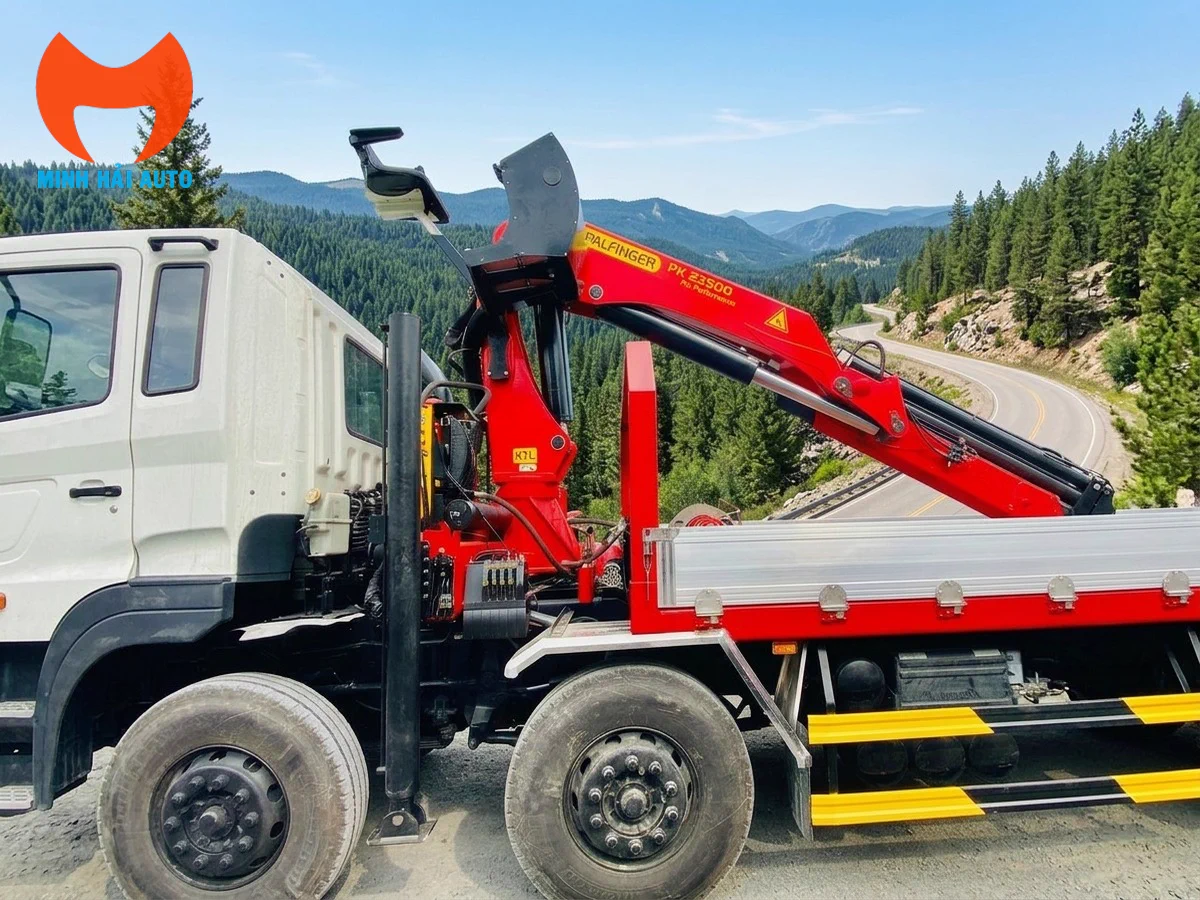

Cẩu Gập Palfinger PK23500-C Và Cách Đọc Đúng Năng Lực Nâng
PK23500-C thuộc dòng cẩu gập khúc robot Palfinger, có ưu điểm gập gọn sau cabin, thao tác linh hoạt trong mặt bằng hẹp và giữ lại không gian sàn phía sau cho hàng hóa. Với momen nâng 21,5 mt, tầm với thủy lực 12,4 m và góc quay 400 độ, cấu hình này phù hợp với nhu cầu nâng hạ thiết bị vừa và nặng ở bán kính làm việc thực tế.
Điểm quan trọng là không hiểu sức nâng lớn nhất là tải nâng áp dụng ở mọi tầm với. Theo thông tin cấu hình tổng hợp, bản C có sức nâng lớn nhất 5.850 kg theo biểu đồ tải; khi đưa vào công việc thực tế vẫn phải đọc tiếp các mốc tải theo bán kính như 4,6 m, 6,1 m, 8,0 m để chọn phương án an toàn.
| Thông số Palfinger cấu hình C | Giá trị tham khảo | Nguồn/ghi chú |
|---|---|---|
| Momen nâng | 21,5 mt | Theo dữ liệu kỹ thuật Palfinger PK 23500 cấu hình C |
| Sức nâng lớn nhất bản C | 5.850 kg theo biểu đồ tải | Không áp dụng cho mọi bán kính làm việc |
| Tầm với thủy lực | 12,4 m | Cấu hình C, chưa tính cần nối cơ khí |
| Tự trọng cẩu tiêu chuẩn | 2.646 kg | Chưa gồm pát lắp, dầu thủy lực, sàn/ramp |
| Góc quay | 400 độ | Phù hợp thao tác nhiều hướng quanh xe |
| Áp suất làm việc lớn nhất | 300 bar | Kiểm tra theo cấu hình bơm và lắp đặt thực tế |
| Chân chống tiêu chuẩn | Khoảng 4,8 m | Cần đối chiếu lại catalogue/bản vẽ vì một số trang nguồn hiển thị lỗi định dạng đơn vị |
Bảng Tải Tham Khảo Cẩu Palfinger PK23500-C
Bảng tải giúp xác định tải nâng theo bán kính làm việc. Khi làm việc tại công trường, tải nâng cuối cùng còn phụ thuộc góc cần, độ mở chân chống, nền đặt xe, phụ kiện móc cẩu và quy trình an toàn.
| Bán kính tầm với | Sức nâng lớn nhất | Cách hiểu khi tư vấn |
|---|---|---|
| 4,6 m | 4.680 kg | Mốc lớn nhất đang dùng cho cấu hình C trong bài |
| 6,1 m | 3.360 kg | Tải nâng giảm khi vươn cần xa hơn |
| 8,0 m | 2.480 kg | Phù hợp hàng vừa, cần kiểm tra bán kính thực tế |
| 10,1 m | 1.920 kg | Ưu tiên kiểm soát nền đặt xe và độ ổn định |
| 12,3 m | 1.570 kg | Gần hết tầm với thủy lực cấu hình C |
| 14,5 m | 1.280 kg | Khi dùng cần nối, phải tính thêm khối lượng phụ kiện |
| 16,7 m | 1.000 kg | Không dùng để nâng hàng nặng |
| 18,7 m | 620 kg | Tầm xa, chỉ phù hợp hàng nhẹ theo điều kiện cho phép |

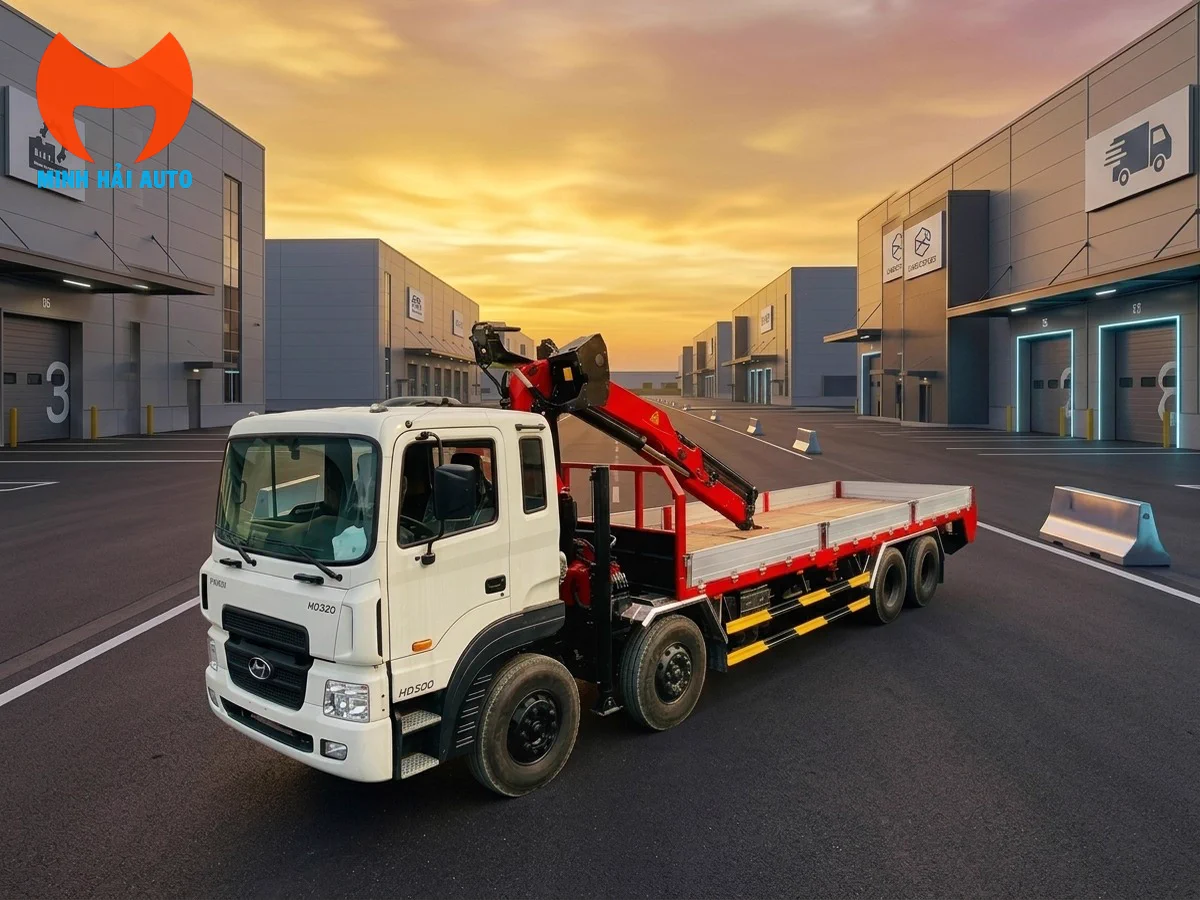

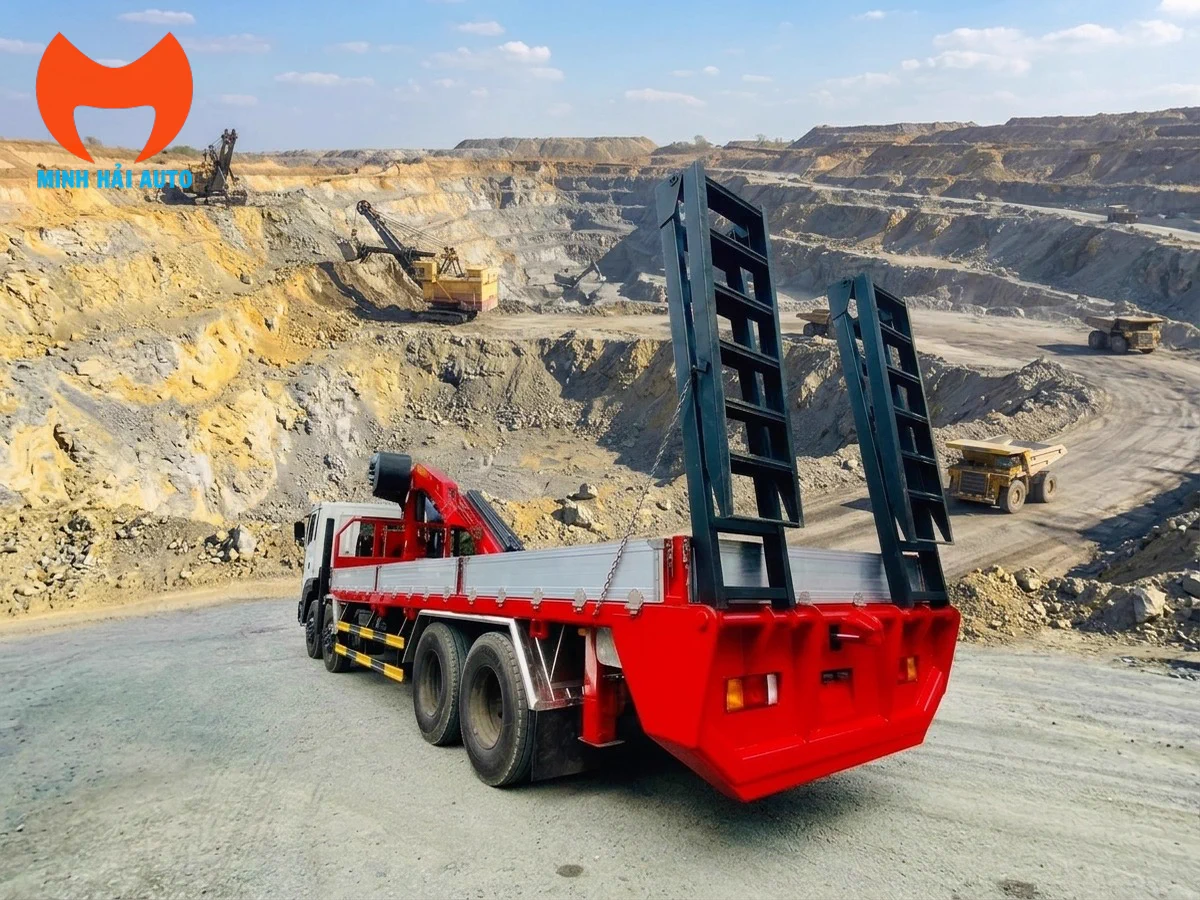

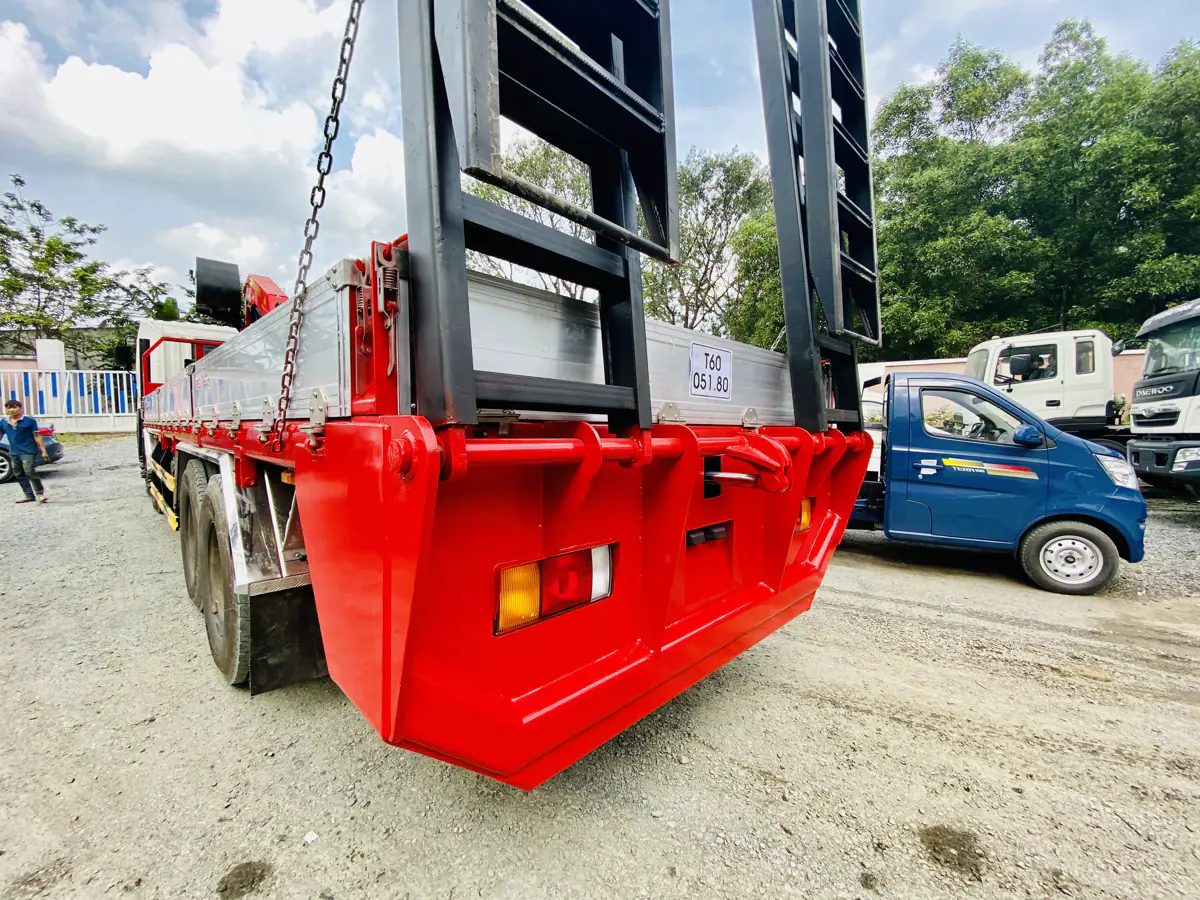

Nền Xe Hyundai HD320 Và Sàn Nâng Đầu Có Ramp Sau
Hyundai HD320 là nền xe tải nặng 8x4 phù hợp để lắp cẩu gập và sàn chuyên dụng. Với cấu hình này, Minh Hải Auto ưu tiên phương án sàn đủ dài để chở thiết bị, bố trí ramp sau hỗ trợ xe tự hành lên xuống, đồng thời tính vị trí lắp cẩu sao cho cân bằng tải trục.
Các cụm từ như xe chở thiết bị công trình, xe tải cẩu sàn nâng đầu hoặc xe chuyên dùng có ramp sau nên được hiểu là biến thể ứng dụng của cùng một cấu hình, không phải các sản phẩm tách rời. Cách diễn đạt này giúp bài tự nhiên hơn và tránh lặp từ khóa quá dày.
Nếu khách hàng đang cân đối ngân sách, có thể xem thêm trang giá cẩu gập Palfinger để hình dung dải chi phí theo model, tình trạng cẩu và hạng mục lắp đặt.
Bảng Thông Số Tổng Hợp Hyundai HD320 Gắn PK23500-C
| Hạng mục | Thông tin |
|---|---|
| Nền xe | Hyundai HD320 |
| Loại xe | Xe tải chuyên dùng gắn cẩu, nâng đầu, chở xe máy |
| Công thức bánh xe | 8 x 4 |
| Cẩu lắp đặt | Palfinger PK23500-C |
| Chức năng chính | Cẩu hàng, chở xe máy, nâng đầu hỗ trợ lên xuống xe |
| Kết cấu thùng | Sàn chuyên dụng chở xe, có ramp sau |
| Kích thước tổng thể dự kiến | 12.200 x 2.500 x 3.950 mm |
| Kích thước sàn dự kiến | 7.600 - 8.000 x 2.400 mm |
| Trọng lượng bản thân dự kiến | Khoảng 19.500 - 19.700 kg |
| Tải trọng cho phép chở dự kiến | Khoảng 10.000 - 10.300 kg |
| Trọng lượng toàn bộ | 30.000 kg |
| Số người cho phép chở | 3 người |
| Sức nâng lớn nhất của cẩu bản C | 5.850 kg theo biểu đồ tải |
| Tầm với thủy lực bản C | 12,4 m |
| Tầm với cơ khí lớn nhất | 18,7 m |
| Ứng dụng | Chở xe máy, xe cơ giới nhỏ, thiết bị công trình, hàng hóa đặc thù |
Các thông số dự kiến không thay thế hồ sơ thiết kế cải tạo. Khi khách chốt đơn, Minh Hải Auto sẽ rà lại tải trục, vị trí lắp cẩu, vật liệu sàn, loại ramp và quy định đăng kiểm tại thời điểm làm xe.
Thông Số Nền Xe Hyundai HD320
| Hạng mục | Thông số |
|---|---|
| Model | Hyundai HD320 |
| Loại xe nền | Cabin chassis / xe tải chassis |
| Công thức bánh xe | 8 x 4 |
| Tay lái | LHD |
| Cabin | Cabin giường nằm |
| Chiều dài cơ sở | 7.850 mm = 1.700 + 4.850 + 1.300 |
| Kích thước chassis tham khảo | 12.245 x 2.495 x 3.140 mm |
| Vệt bánh trước / sau | 2.040 / 1.850 mm |
| Khoảng sáng gầm xe | 275 mm |
| Bán kính quay vòng nhỏ nhất | 11,7 m |
| Trọng lượng chassis cab | 10.220 kg bản D6AC / 10.510 kg bản D6CA3H |
| Tổng tải thiết kế theo catalog | 38.200 kg |
| Động cơ phổ biến bản 380Ps | D6CA3H |
| Dung tích xy lanh | 12.920 cm3 |
| Công suất cực đại | 380 Ps / 1.900 vòng/phút |
| Mô men xoắn cực đại | 160 kg.m / 1.500 vòng/phút |
| Kiểu động cơ | Diesel, 4 kỳ, 6 xy lanh thẳng hàng, tăng áp, làm mát bằng nước, phun nhiên liệu trực tiếp |
| Hộp số | 10 số tiến, 2 số lùi |
| Lốp | 12R22.5 |
Thông số nền xe HD320 dùng để tham khảo khi tính cấu hình đóng mới. Sau khi gắn cẩu, làm sàn chuyên dụng và ramp sau, tải trọng còn lại cần tính theo bản vẽ hoàn thiện và hồ sơ đăng kiểm.
So Sánh Nhanh Với Một Số Cấu Hình Cùng Nhóm
Nếu nhu cầu nâng nhẹ hơn, khách hàng có thể cân nhắc Palfinger PK10000 để giảm tự trọng và chi phí đầu tư. Nếu muốn một nền xe tải khác cùng nhóm cẩu 10 tấn, bài Hino FM8JNSA gắn cẩu Palfinger là cấu hình nên đối chiếu về tải hàng còn lại, chiều dài thùng và chi phí hoàn thiện.
Cần bóc tải nâng, bán kính làm việc và tải chở sau đăng kiểm?
Gửi thông tin hàng nâng, kích thước thiết bị và khu vực giao xe để Minh Hải Auto tư vấn cấu hình Hyundai HD320 gắn Palfinger PK23500-C phù hợp.
Câu Hỏi Thường Gặp Về Hyundai HD320 Gắn PK23500-C
Cẩu Palfinger PK23500-C nâng tối đa bao nhiêu kg?
Với cấu hình C trong bài, nên đọc theo bảng tải: mốc lớn nhất đang dùng là 4.680 kg tại bán kính 4,6 m. Các thông số 10.000 kg là sức nâng lớn nhất công bố cho toàn dòng PK 23500 ở điều kiện/tầm rất gần, không nên áp cho mọi cấu hình và mọi bán kính.
Momen nâng và tự trọng cẩu PK23500-C là bao nhiêu?
Theo dữ liệu kỹ thuật Palfinger, cấu hình C có momen nâng 21,5 mt, tầm với thủy lực 12,4 m và tự trọng tiêu chuẩn khoảng 2.646 kg. Khi lắp xe thực tế cần tính thêm pát lắp, thùng, chân chống, dầu thủy lực và các hạng mục hoán cải.
Thông số tải chở sau khi đóng mới có cố định không?
Không. Kích thước sàn, tự trọng và tải trọng cho phép chở phụ thuộc vào xe nền, vị trí lắp cẩu, kiểu ramp, vật liệu sàn và hồ sơ đăng kiểm. Các số liệu trong bài là cấu hình dự kiến để tham khảo trước khi bóc tách kỹ thuật.
Xe Hyundai HD320 gắn PK23500-C phù hợp chở nhóm hàng nào?
Cấu hình này phù hợp vận chuyển thiết bị công trình, xe nâng người tự hành, máy nhỏ, kiện hàng công nghiệp và các lô hàng cần tự cẩu xếp dỡ tại công trường hoặc kho bãi.
Có thể nhận báo giá xe Hyundai HD320 gắn cẩu Palfinger theo yêu cầu không?
Có. Minh Hải Auto cần biết tải nâng, bán kính làm việc, kích thước hàng, chiều dài sàn mong muốn, yêu cầu ramp và địa điểm giao xe để lập cấu hình, dự toán chi phí và phương án hồ sơ phù hợp.
