Cấu hình trong bài
Dongfeng Hoàng Huy DFH1310A3 8×4 gắn cẩu Hyundai Everdigm HLC-12015 — bản thùng dài
Khối lượng toàn bộ 30.000 kg. Thùng dài khoảng 8,5 m theo quy cách tham khảo. Sức nâng 12.000 kg chỉ đạt tại bán kính 3,0 m.

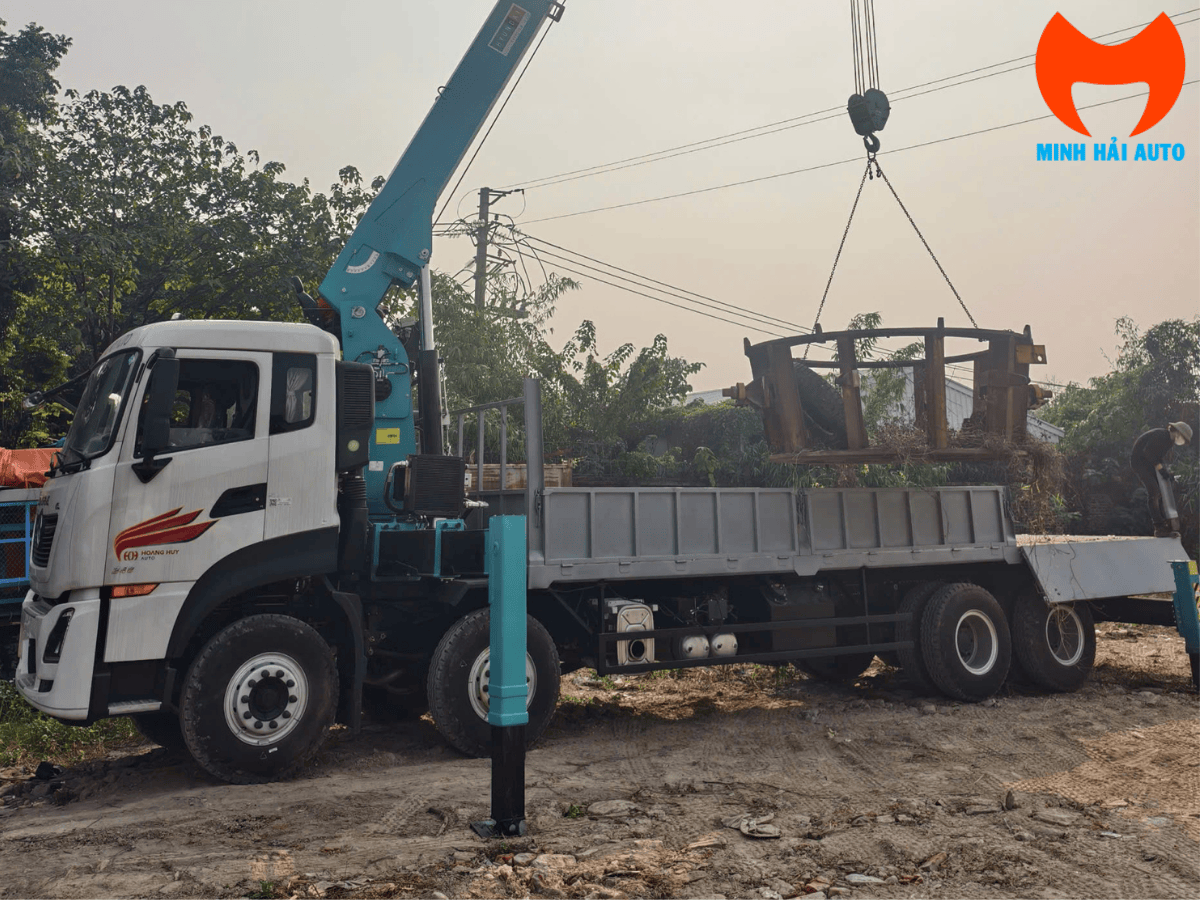

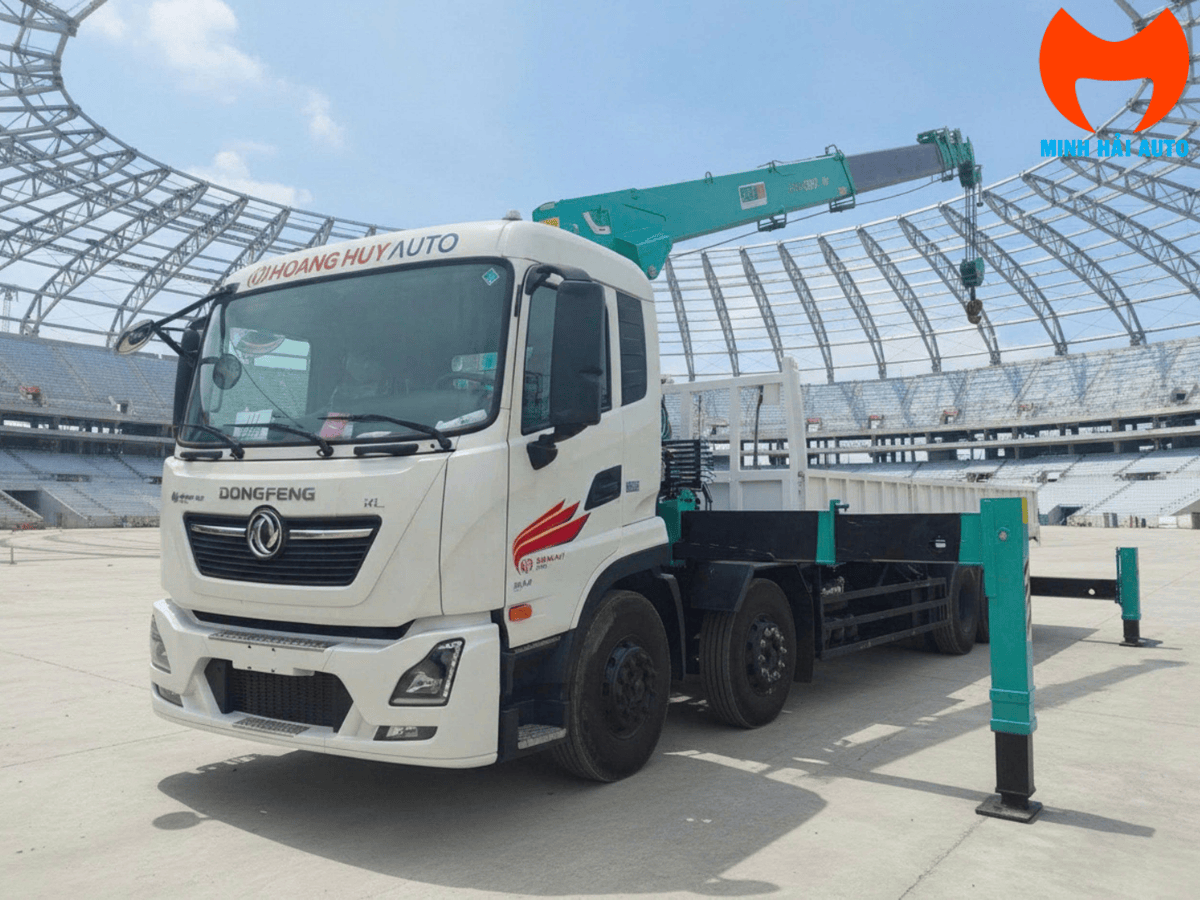

Xe nền Dongfeng Hoàng Huy bốn trục lắp cẩu tự hành Hyundai Everdigm HLC-12015 năm đốt cần. Điểm khác biệt của cấu hình này là phần thùng dài hơn bản tiêu chuẩn khoảng nửa mét — đổi lại phần tải hàng còn lại giảm tương ứng. Bài này nêu bảng tải đầy đủ theo bán kính và những mục cần đối chiếu hồ sơ trước khi chốt.
- Xe này hợp với công việc nào
- Bảng tải theo bán kính
- Thông số cẩu HLC-12015
- Xe nền và phần thùng dài
- Chọn bản thùng 8,5 m hay 8,0 m
Xem thêm 2 mục
Xe này hợp với công việc nào
Tổ hợp bốn trục 30 tấn kèm cẩu 12 tấn phù hợp với công việc vừa cần nâng vừa cần chở trong cùng một chuyến: cấu kiện bê tông đúc sẵn, khung thép, máy móc công trình, ống cống lớn. Phần thùng dài giúp xếp được kiện dài mà không phải để thò đuôi.
Nếu công việc chủ yếu là nâng tại chỗ và ít chở, bản thùng ngắn hơn sẽ cho phần tải hàng lớn hơn. Ngược lại nếu hàng cồng kềnh theo chiều dài thì bản trong bài hợp hơn.
Bảng tải theo bán kính — đọc trước khi chọn
Tên gọi “cẩu 12 tấn” là mức đạt tại bán kính gần nhất. Càng vươn xa, tải cho phép càng giảm. Đây là bảng tải của chính model HLC-12015 bản tiêu chuẩn.
| Bán kính làm việc | Tải cho phép | So với mức 12.000 kg |
|---|---|---|
| 3,0 m | 12.000 kg | 100% |
| 5,9 m | 6.250 kg | 52% |
| 9,7 m | 3.230 kg | 27% |
| 13,4 m | 2.220 kg | 19% |
| 17,2 m | 1.610 kg | 13% |
| 20,98 m | 1.080 kg | 9% |
Ở tầm với xa nhất, tải cho phép còn khoảng một phần mười mức ghi trên tên cẩu. Khi lập phương án nâng, lấy bán kính thật từ tâm quay tới điểm treo rồi tra đúng dòng tương ứng, không lấy con số 12 tấn làm mốc chung.
Thông số cẩu HLC-12015
| Model | Hyundai Everdigm HLC-12015 |
|---|---|
| Xuất xứ | Nhập khẩu Hàn Quốc |
| Tải trọng danh nghĩa | 12.000 kg tại bán kính 3,0 m |
| Bán kính làm việc lớn nhất | 20,98 m |
| Chiều cao làm việc lớn nhất | 24,7 m |
| Số đoạn cần | 5 đoạn, mặt cắt lục giác |
| Quay toa | 360 độ liên tục, khoảng 2 vòng/phút |

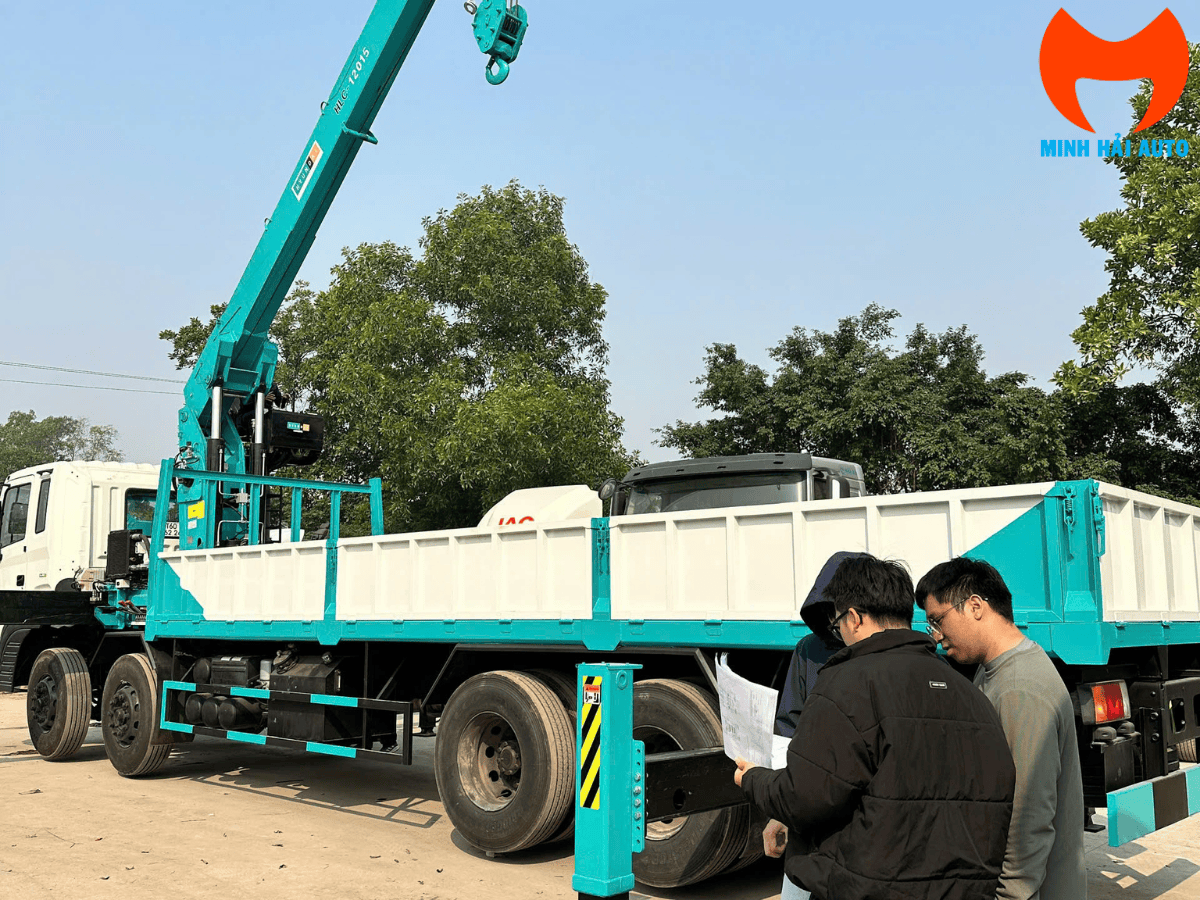

| Hệ thống chân chống | 4 chân điều khiển thủy lực |
| Thiết bị an toàn | Van an toàn, van cân bằng, phanh tời tự động, còi báo móc chạm cần, đồng hồ đo góc cần |
Thông số trên là của riêng cẩu HLC-12015 bản tiêu chuẩn, không áp dụng cho bản HLC-12015ACE hoặc HLC-12015S. Hậu tố ghi trên nhãn thân cần quyết định bảng tải áp dụng — cần đọc đúng nhãn của chiếc xe cụ thể.
Xe nền và phần thùng dài
| Model xe nền | DFH1310A3 — Dongfeng Hoàng Huy |
|---|---|
| Công thức bánh xe | 8×4 — bốn trục |
| Khối lượng toàn bộ | 30.000 kg |
| Kích thước tổng thể | khoảng 12.105 × 2.500 × 4.000 mm |
| Kích thước lòng thùng | khoảng 8.500 × 2.350 × 600 mm |
| Tải hàng còn lại | khoảng 10.600 kg theo cấu hình trong bài |
| Động cơ | ISL9.5 340E51A — Euro 5 |
| Công suất | 250 kW tại 1.900 vòng/phút |
Kích thước thùng và tải hàng ghi kèm chữ “khoảng” vì đây là quy cách tham khảo của cấu hình đã đóng, không phải trị số pháp lý. Số dùng để đăng ký và vận hành lấy theo giấy chứng nhận chất lượng và sổ đăng kiểm của đúng chiếc xe.
Chọn bản thùng 8,5 m hay 8,0 m
Cùng xe nền Dongfeng Hoàng Huy và cùng cẩu HLC-12015, chúng tôi có hai bản đóng thùng. Khác biệt nằm ở chiều dài thùng và phần tải hàng còn lại:
Bản thùng dài — khoảng 8,5 m
Chính là cấu hình trong bài này. Dài tổng thể khoảng 12.105 mm, tải hàng còn khoảng 10.600 kg. Hợp khi hàng dài, cần diện tích sàn lớn và ít khi chở đủ tải.
Bản thùng 8,0 m
Dài tổng thể 11.530 mm, tải hàng cho phép chở 10.850 kg. Hợp khi ưu tiên phần tải hàng và xoay trở trong mặt bằng chật. Xem cấu hình Dongfeng Hoàng Huy thùng 8,0 m.
Chênh lệch tải hàng giữa hai bản khoảng 250 kg — nhỏ so với tổng tải, nên phần lớn quyết định nằm ở kích thước hàng thường chở chứ không phải ở số cân.
Chưa rõ hàng của mình hợp bản thùng nào? Gọi 033.204.6292 để được tư vấn theo kích thước và khối lượng hàng thực tế.
Những mục cần đối chiếu hồ sơ
Các bản khác hậu tố có bảng tải khác nhau. Bảng trong bài chỉ áp dụng cho bản HLC-12015 tiêu chuẩn.
Chiều dài thùng là điểm phân biệt hai cấu hình. Đo lọt lòng thùng của đúng xe và đối chiếu hồ sơ trước khi chốt.
Tổng tải đạt không có nghĩa là tải từng trục đạt. Cần xem khi xếp hàng nặng tập trung một đầu.
Phần khối lượng dành cho người nằm trong tổng 30.000 kg, ảnh hưởng tới phần tải hàng còn lại.
Chân chống giữa, cần phụ, tời phụ, cảnh báo quá tải và điều khiển từ xa là tùy chọn, không mặc định có.
Bảng trong bài dùng để tham khảo khi lập phương án. Khi vận hành phải dùng bảng dán trên chính thiết bị.
Câu hỏi thường gặp
Cẩu 12 tấn có nâng được 12 tấn ở mọi tầm với không?
Không. Mức 12.000 kg chỉ đạt tại bán kính 3,0 m. Ở 9,7 m còn 3.230 kg, ở 20,98 m còn 1.080 kg. Bảng tải phía trên nêu đủ sáu mốc.
Hai bản thùng 8,5 m và 8,0 m khác nhau nhiều không?
Khác khoảng 500 mm lòng thùng và khoảng 250 kg tải hàng. Bản thùng dài hợp hàng cồng kềnh theo chiều dài, bản thùng ngắn hơn cho phần tải hàng lớn hơn một chút.
Xe có chở hàng được không hay chỉ để cẩu?
Chở được. Đây là xe cẩu tự hành, phần thùng phía sau dùng chở hàng bình thường. Tải hàng còn lại khoảng 10.600 kg theo cấu hình trong bài.
Chiều cao làm việc lớn nhất là bao nhiêu?
24,7 m theo thông số của cẩu HLC-12015 bản tiêu chuẩn với năm đoạn cần.
Cẩu đặt ở đâu trên xe?
Sau ca-bin, trước thùng hàng — bố trí tiêu chuẩn của xe cẩu tự hành. Bốn chân chống thủy lực hạ hai bên khi làm việc.
