Cấu hình trong bài

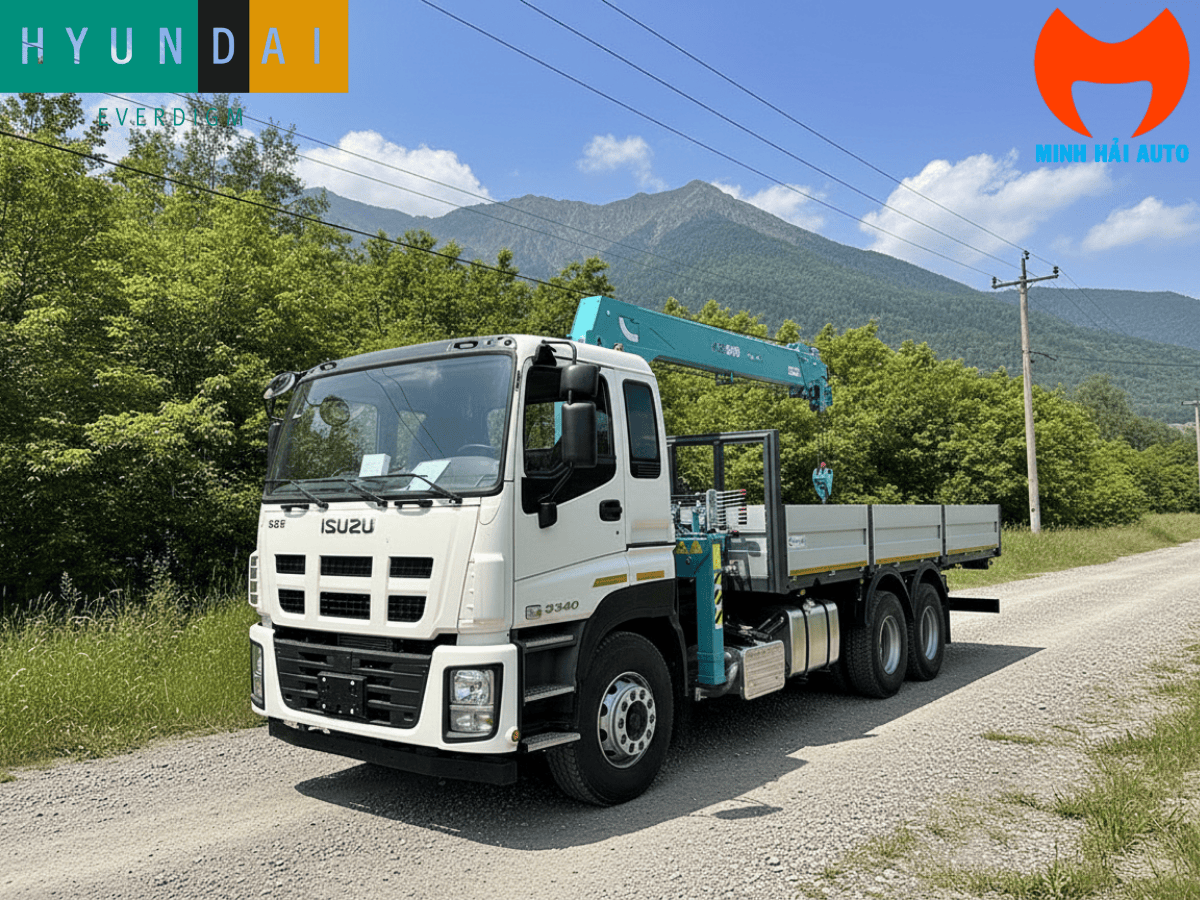

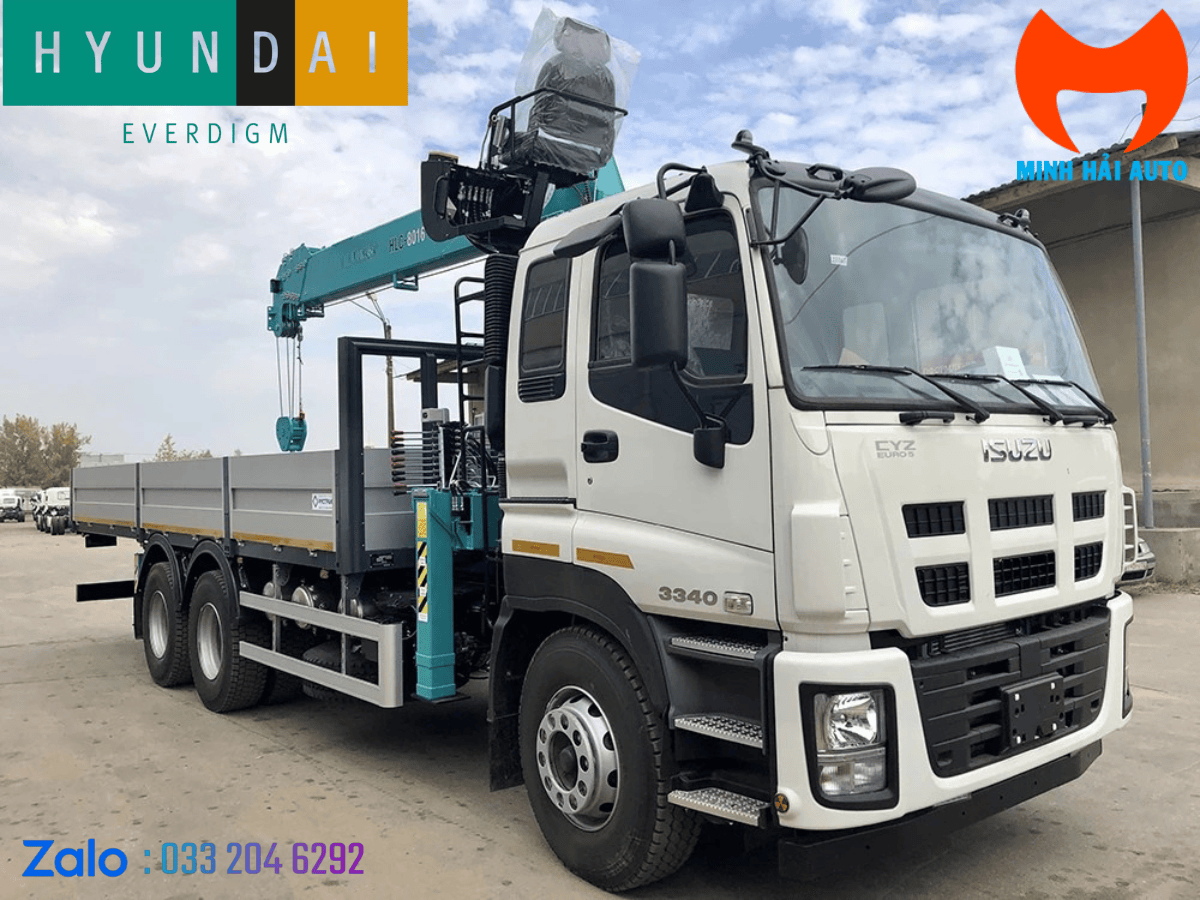

Xe tải Isuzu Giga CYZ 3 chân gắn cẩu tự hành Hyundai Everdigm HLC-8016
Cẩu nâng 8.000 kg tại bán kính 2,0 m, cần ống lồng 6 đoạn, tầm với lớn nhất 19,8 m. Xe nền động cơ 6WG1 400 mã lực, tổng trọng lượng 33.000 kg.
Xe tải ba chân Nhật Bản lắp cẩu tự hành Hàn Quốc — cấu hình cho công việc vừa chở nặng vừa tự nâng hạ ở tầm với xa. Bài này nêu bảng tải đầy đủ bảy mốc theo bán kính thay vì chỉ hai đầu mút, cùng những mục cần đối chiếu hồ sơ trước khi chốt.
Xe này hợp với công việc nào
Tổ hợp ba chân tổng trọng lượng 33.000 kg với cẩu sáu đoạn cần phù hợp với công việc cần vươn xa: dựng cột, lắp thiết bị lên cao, đặt hàng qua tường rào hoặc qua thùng xe khác. Tầm với 19,8 m là mức cao trong hạng cẩu 8 tấn.
Nếu công việc chủ yếu nâng nặng ở tầm gần và ít cần vươn xa, cẩu ít đoạn cần hơn cùng hạng tải sẽ nhẹ hơn và để lại nhiều tải hàng hơn.
Bảng tải theo bán kính — đọc trước khi chọn
Tên gọi “cẩu 8 tấn” là mức đạt tại bán kính gần nhất. Càng vươn xa, tải cho phép càng giảm. Bảng dưới đây nêu đủ bảy mốc ứng với từng cần duỗi ra.
| Bán kính | Tải cho phép | Trạng thái cần | So với 8.000 kg |
|---|---|---|---|
| 2,0 m | 8.000 kg | Tải nâng lớn nhất | 100% |
| 4,7 m | 4.225 kg | Cần thứ nhất | 53% |
| 7,7 m | 2.275 kg | Cần thứ hai | 28% |
| 10,7 m | 1.425 kg | Cần thứ ba | 18% |
| 13,7 m | 1.075 kg | Cần thứ tư | 13% |
| 16,8 m | 805 kg | Cần thứ năm | 10% |
| 19,8 m | 630 kg | Cần thứ sáu | 8% |
Bảy mốc này cũng cho thấy rõ cấu tạo cần: sáu cần duỗi ra tương ứng sáu đoạn. Ở tầm với xa nhất, tải cho phép còn khoảng một phần mười hai mức ghi trên tên cẩu — khi lập phương án nâng, lấy bán kính thật từ tâm quay tới điểm treo rồi tra đúng dòng tương ứng.
Thông số cẩu Hyundai Everdigm HLC-8016
| Model cẩu | Hyundai Everdigm HLC-8016 |
|---|---|
| Xuất xứ | Nhập khẩu Hàn Quốc |
| Sức nâng lớn nhất | 8.000 kg tại bán kính 2,0 m |
| Tải tại tầm với lớn nhất | 630 kg tại 19,8 m |

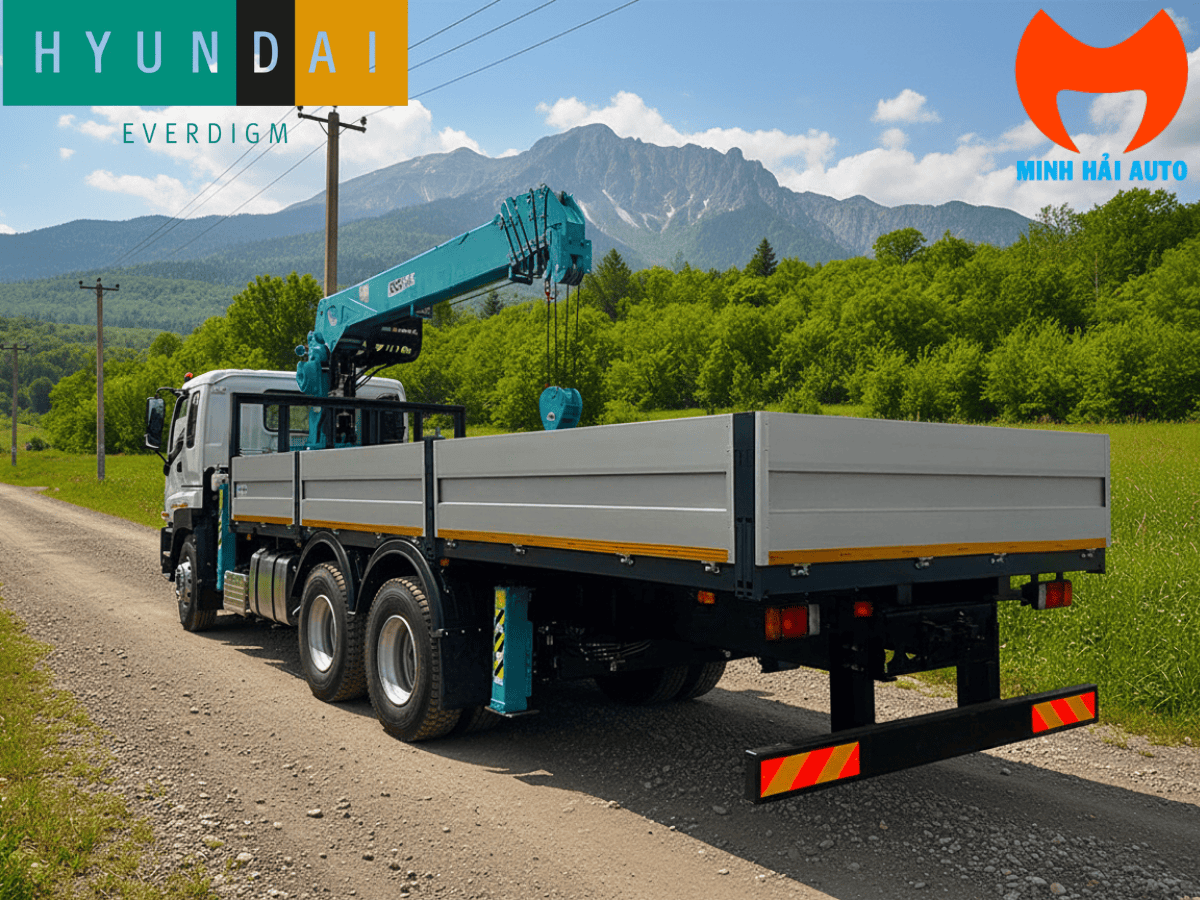

| Bán kính làm việc lớn nhất | 19,8 m |
| Chiều cao nâng lớn nhất | 22,0 m |
| Chiều cao làm việc lớn nhất | 23,3 m |
| Dạng cần / số đoạn | Cần lục giác ống lồng, 6 đoạn |
| Góc quay cột cần | 360° liên tục |
| Sải chân chống trước / sau | 5,4 m / 4,5 m |
| Trọng lượng cẩu | 3.420 kg |
| Tùy chọn | Giỏ nâng người, bộ khoan đất |
Trọng lượng cẩu 3.420 kg nằm trong tổng 33.000 kg của xe. Cộng với khung phụ và thùng hàng, phần tải hàng còn lại giảm tương ứng — số đúng lấy theo sổ đăng kiểm của xe đã hoàn thiện.
Thông số xe nền Isuzu Giga
| Bệ xe cơ sở | Isuzu Giga, ca-bin đọc được ký hiệu CYZ Euro 5, số hiệu 3340 |
|---|---|

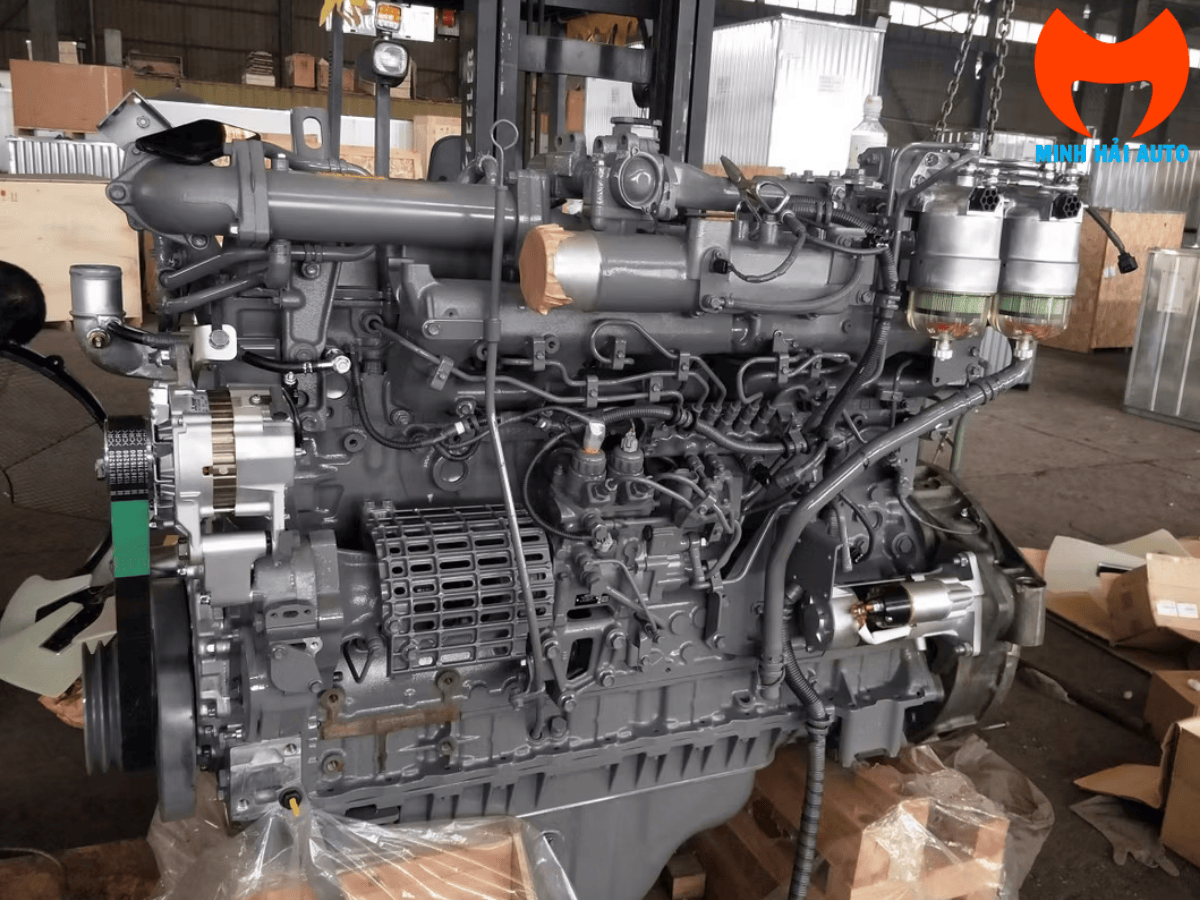

| Động cơ | Isuzu 6WG1 (6WG1E5RC), 400 mã lực |
| Hộp số | Số sàn, 16 cấp |
| Chiều dài cơ sở | 4.565 + 1.370 mm |
| Kích thước tổng thể (DxRxC) | 11.670 × 2.550 × 3.880 mm |
| Tổng trọng lượng toàn bộ | 33.000 kg |
| Trọng lượng bản thân | 15.310 kg |

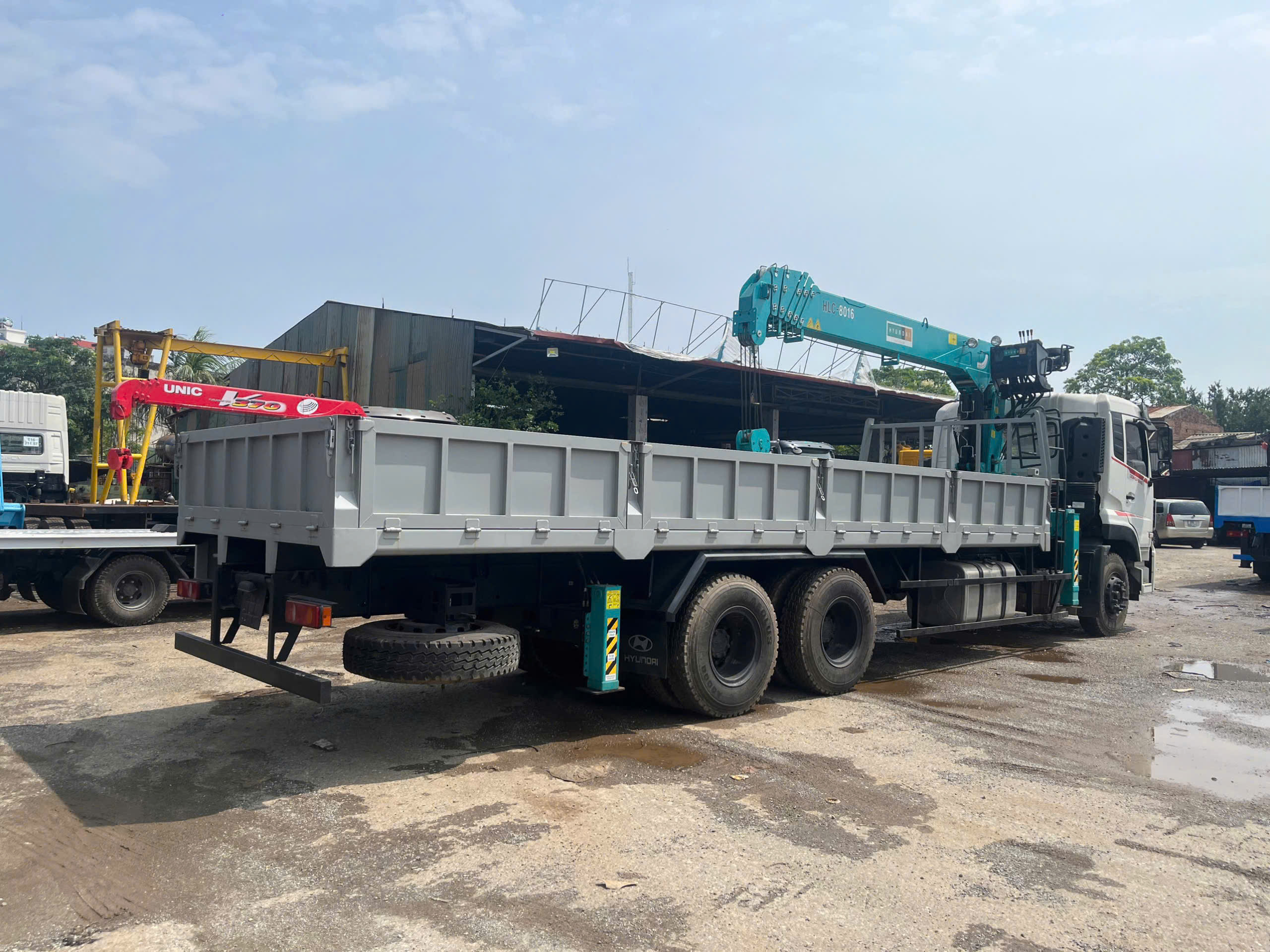

| Kích thước thùng (DxRxC) | 7.800 × 2.550 × 600 mm |
Phần chênh giữa tổng trọng lượng 33.000 kg và trọng lượng bản thân 15.310 kg là 17.690 kg — nhưng đây chưa phải tải hàng. Phần này còn phải chia cho khối lượng người ngồi trên xe theo số chỗ, và trọng lượng bản thân đã gồm cẩu 3.420 kg cùng thùng.
Vì sao phải đọc tem trên thân cẩu
Dòng HLC-8016 có nhiều biến thể mang hậu tố khác nhau. Điều đáng lưu ý là chính bản vẽ kỹ thuật của hãng cũng ghi hai cách: khung tên ghi model HLC-8016 nhưng nhãn vẽ trên thân cần lại ghi HLC-8016S.
Các biến thể khác hậu tố không dùng chung bảng tải. Bảng bảy mốc phía trên áp dụng cho bản HLC-8016 tiêu chuẩn.
Vì vậy khi nhận xe, đọc tem thiết bị trên thân cẩu và đối chiếu với bảng tải dán kèm. Nếu hai thứ không khớp nhau, dừng lại và hỏi rõ trước khi vận hành.
Cần xác minh đúng biến thể cẩu trên chiếc xe cụ thể? Gọi 033.204.6292 để được hướng dẫn đọc tem và bảng tải.
Những mục cần đối chiếu hồ sơ
Xác định đúng biến thể và hậu tố. Các bản khác hậu tố có bảng tải khác nhau, không suy từ tên gọi trong hợp đồng.
Bảng bảy mốc trong bài dùng để tham khảo khi lập phương án. Khi vận hành phải dùng bảng dán trên chính thiết bị.
Trọng lượng bản thân 15.310 kg đã gồm cẩu và thùng. Tải hàng thực tế lấy theo sổ đăng kiểm của đúng chiếc xe.
Tổng tải đạt không có nghĩa là tải từng trục đạt, nhất là khi xếp hàng nặng tập trung một đầu thùng.
Giỏ nâng người và bộ khoan đất là tùy chọn, không mặc định có. Nếu cần phải chốt rõ trong hợp đồng.
Sải chân chống trước 5,4 m và sau 4,5 m. Đo bề rộng chỗ đứng cẩu và kiểm nền chịu lực, nhất là khi nâng ở tầm với xa.
Câu hỏi thường gặp
Cẩu 8 tấn có nâng được 8 tấn ở mọi tầm với không?
Không. Mức 8.000 kg chỉ đạt tại bán kính 2,0 m. Ở 10,7 m còn 1.425 kg, ở tầm với xa nhất 19,8 m còn 630 kg. Bảng tải phía trên nêu đủ bảy mốc.
Cần cẩu có mấy đoạn?
Sáu đoạn, dạng cần lục giác ống lồng. Bảng tải bảy mốc cũng xác nhận điều này: một mốc tải nâng lớn nhất cộng sáu mốc ứng với từng cần duỗi ra.
Xe chở được bao nhiêu sau khi lắp cẩu?
Trọng lượng bản thân 15.310 kg đã gồm cẩu 3.420 kg và thùng. Phần chênh so với tổng 33.000 kg còn phải trừ khối lượng người theo số chỗ ngồi — số đúng lấy theo sổ đăng kiểm của xe đã hoàn thiện.
Hậu tố sau tên cẩu có quan trọng không?
Có. Các biến thể khác hậu tố không dùng chung bảng tải. Ngay bản vẽ của hãng cũng ghi hai cách nên cần đọc tem trên thân cẩu của chính chiếc xe.
Cẩu này khác cẩu 12 tấn ở chỗ nào?
Khác hạng tải và tầm với. Bản 8 tấn nâng 8.000 kg ở bán kính gần với tầm với 19,8 m; hạng 12 tấn nâng nhiều hơn và vươn xa hơn nhưng nặng hơn, đòi xe nền lớn hơn.
