Cấu hình trong bài

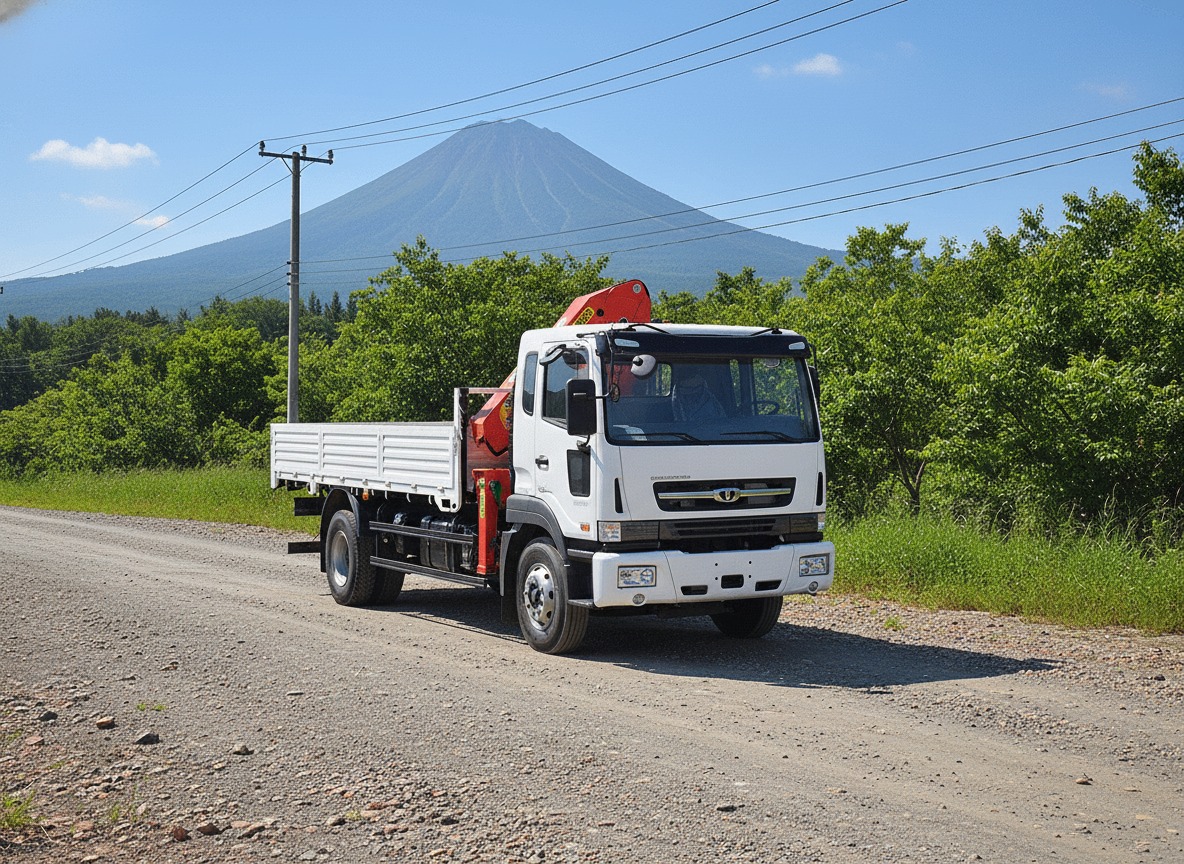

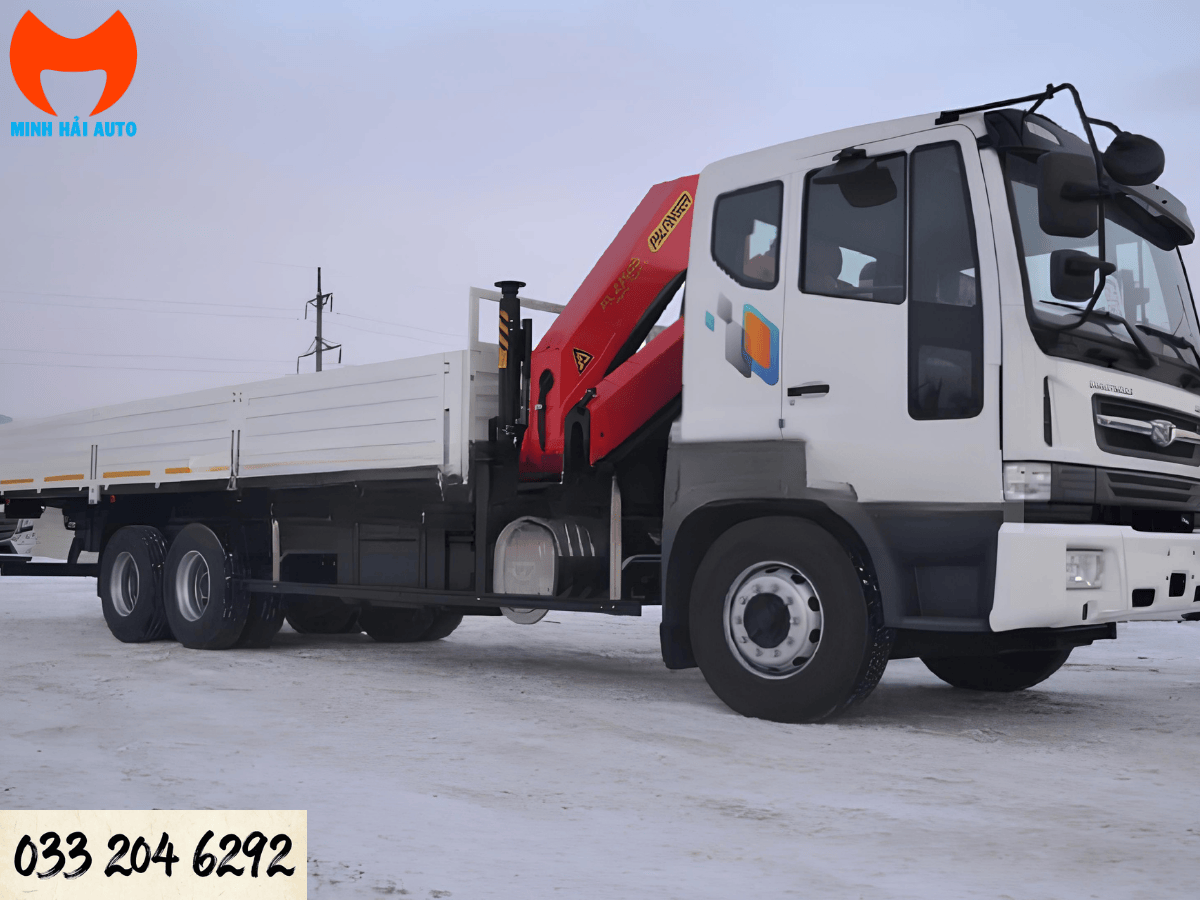

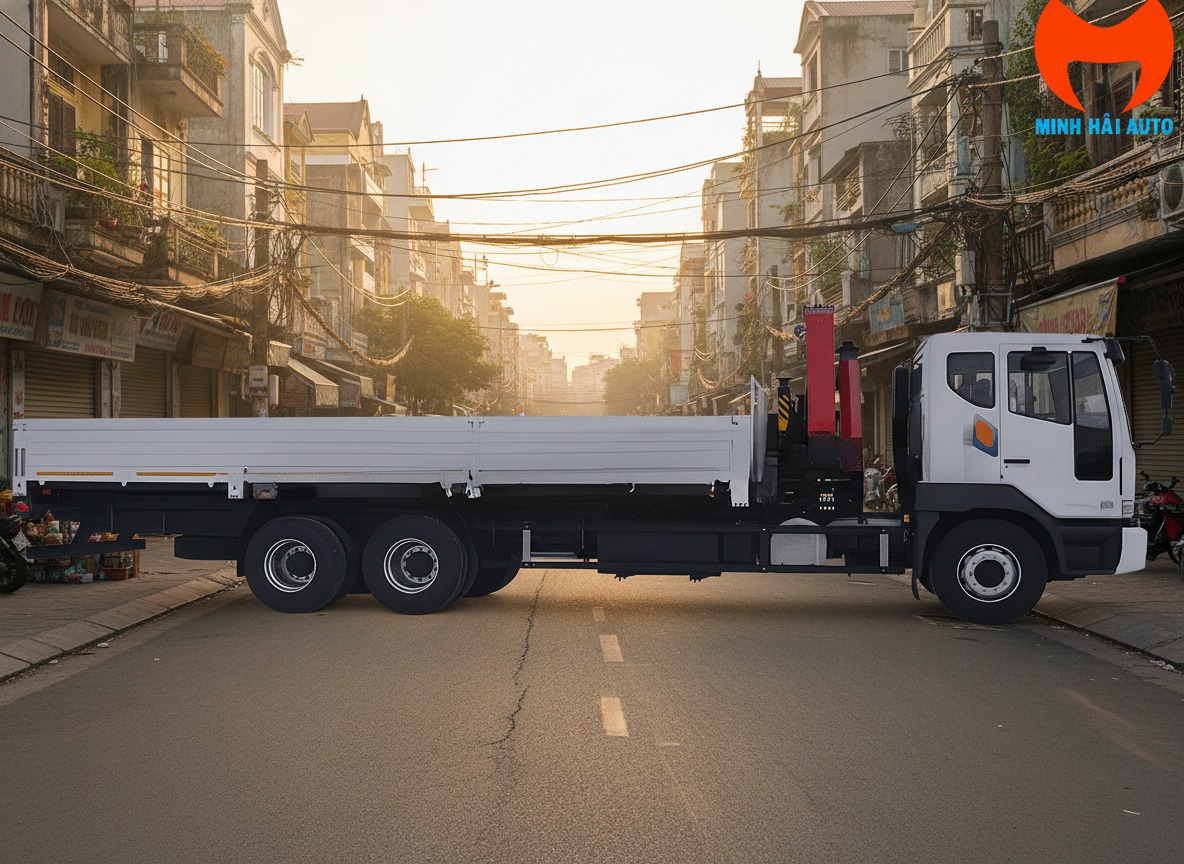

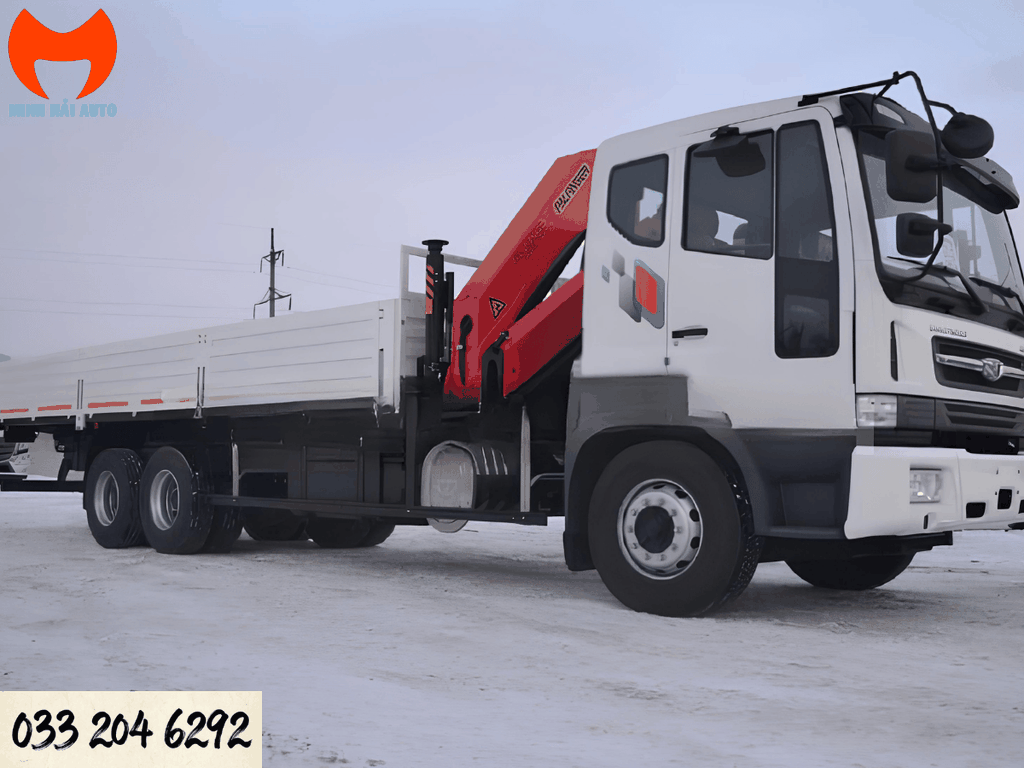

Xe tải Daewoo Novus SE 3 chân gắn cẩu gập Palfinger PK 23500 C 10 tấn
Động cơ Doosan DL08K 320 mã lực Euro 5. Tổng trọng lượng 29.720 kg, tải cho phép chở 14.630 kg. Cẩu nâng 10.000 kg tại gốc cần.
Xe tải ba chân Hàn Quốc lắp cẩu gập nhập khẩu — cấu hình quen thuộc cho công trường cần vừa chở vừa tự nâng hạ. Bài này nêu thông số xe nền và cẩu, giải thích vì sao phải đọc tem trên thân cần vì số hiệu 23500 có hai model khác hãng, cùng những mục cần đối chiếu hồ sơ.
Xe này hợp với công việc nào
Tổ hợp ba chân với tải cho phép chở 14.630 kg và cẩu gập 10 tấn phù hợp với công việc vừa vận chuyển vừa nâng hạ tại điểm giao: dựng cột điện, lắp máy biến áp, chở và hạ máy công trình, vật tư xây dựng.

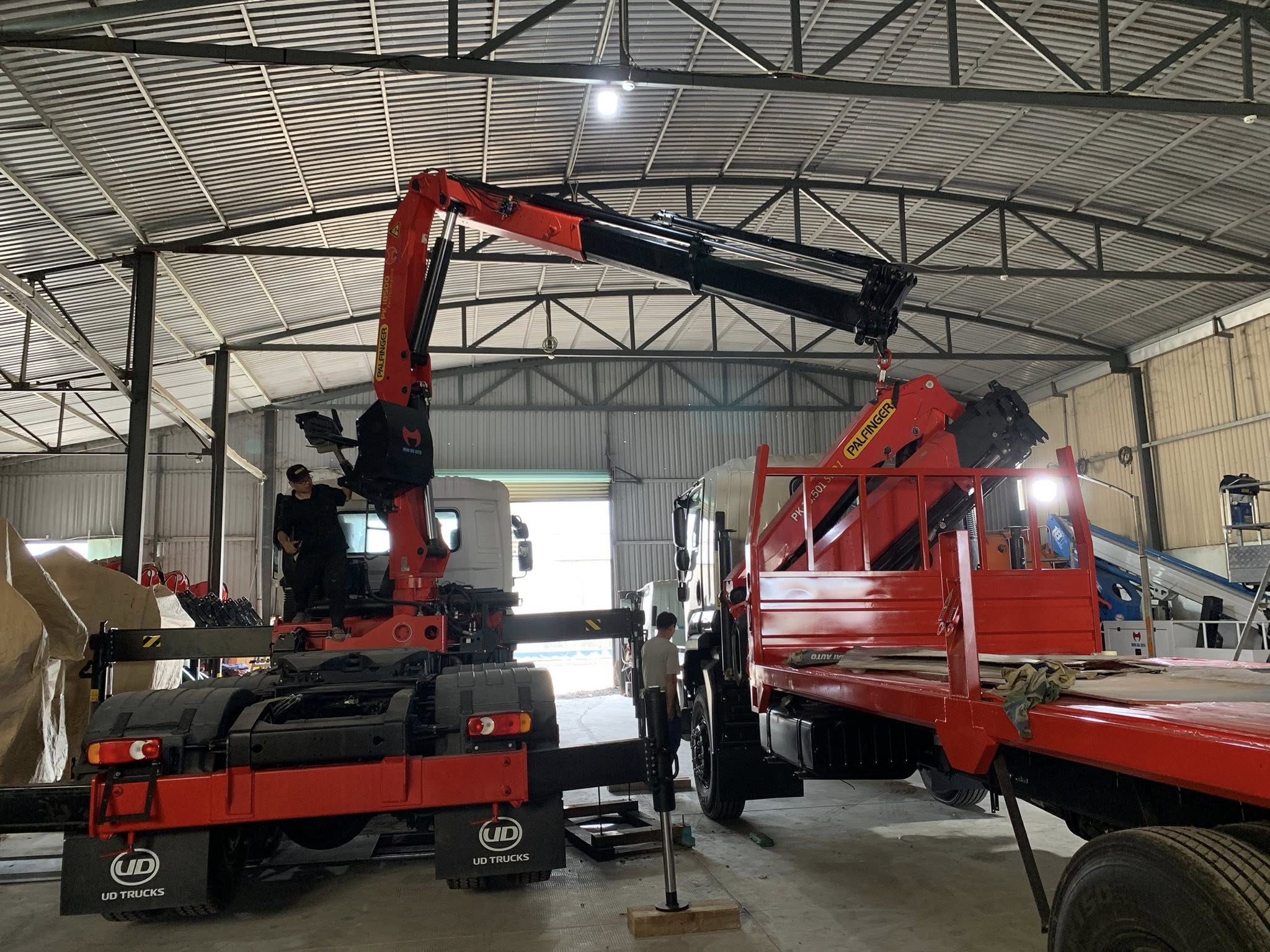

Cẩu gập — cách gọi dân gian là cẩu đập chuột — có ưu thế ở mặt bằng chật vì cần gấp khúc thu gọn được sát thùng, khác cẩu thẳng phải có không gian vươn dài. Đổi lại, tầm với và tải ở tầm xa thấp hơn cẩu thẳng cùng hạng.
Thông số xe tải Daewoo Novus SE
| Mẫu động cơ | DL08K, Euro 5 (Doosan, Hàn Quốc) |
|---|---|
| Công suất tối đa | 320 mã lực (240 kW) |
| Dung tích động cơ | 7.640 cm³ |
| Mẫu hộp số | T9S6 (Hàn Quốc), sàn 6 cấp |
| Trọng lượng không tải | 15.090 kg |
| Tổng trọng lượng (G.V.W) | 29.720 kg |
| Tải trọng cho phép chở | 14.630 kg |
| Tải trọng cầu trước | 6.500 kg |
| Tải trọng cầu sau | 22.000 kg |
| Bình nhiên liệu | 400 lít, vật liệu nhôm |
| Phanh làm việc | Khí nén, 2 dòng, có ABS và ASR |
| Phanh phụ trợ | Phanh động cơ — bộ hãm |
Trọng lượng không tải 15.090 kg đã gồm cẩu và thùng của cấu hình đã đóng. Cộng với tải cho phép chở 14.630 kg đúng bằng tổng trọng lượng 29.720 kg. Số dùng để đăng ký và vận hành lấy theo giấy chứng nhận chất lượng và sổ đăng kiểm của đúng chiếc xe.
Thông số cẩu gập Palfinger PK 23500 C
| Model cẩu | Palfinger PK 23500 C |
|---|---|
| Xuất xứ | Nhập khẩu từ Áo |
| Mô-men nâng cực đại | 21,5 tấn·m |
| Sức nâng lớn nhất | 10.000 kg tại gốc cần |
| Góc quay toa | 400° |
| Khoảng cách lắp cẩu | 935 mm |
| Chiều rộng khi gập gọn | 2.500 mm |
| Áp suất làm việc tối đa | 300 bar |
| Trọng lượng cẩu tiêu chuẩn | 2.646 kg |
Bảng tải theo tầm vươn mà trang công bố cho cấu hình này:
| Tầm vươn | Sức nâng | So với mức 10.000 kg |
|---|---|---|
| 4,6 m | 4.680 kg | 47% |
| 6,1 m | 3.360 kg | 34% |
| 8,0 m | 2.480 kg | 25% |
Mức 10.000 kg chỉ đạt tại gốc cần. Ở 8,0 m chỉ còn khoảng một phần tư mức đó. Bảng trên là số công bố cho cấu hình đang bán và chỉ dùng để tham khảo khi lập phương án — căn cứ vận hành là bảng tải dán trên thân cẩu của đúng chiếc xe.
Vì sao phải đọc tem trên thân cần
Đây là điểm dễ nhầm nhất khi mua cẩu số hiệu 23500. Có hai model khác hãng cùng mang số này, công bố cùng sức nâng 10.000 kg, cùng góc quay 400° và cùng áp suất 300 bar — nhưng khác nhau ở những chỗ quan trọng:
| Hạng mục | PK 23500 C — Palfinger, Áo | SPK 23500 — SANY PALFINGER |
|---|---|---|
| Mô-men nâng | 21,5 tấn·m | 23,0 mt |
| Trọng lượng cẩu | 2.646 kg | 2.376 kg |
| Khoảng cách lắp | 935 mm | 875 mm |
Chênh 270 kg trọng lượng và 60 mm khoảng lắp là khác biệt có thật, ảnh hưởng tới phần tải hàng còn lại và tới việc cẩu có lắp vừa khoảng trống sau ca-bin hay không. Cấu hình trong bài là bản Palfinger sản xuất tại Áo.

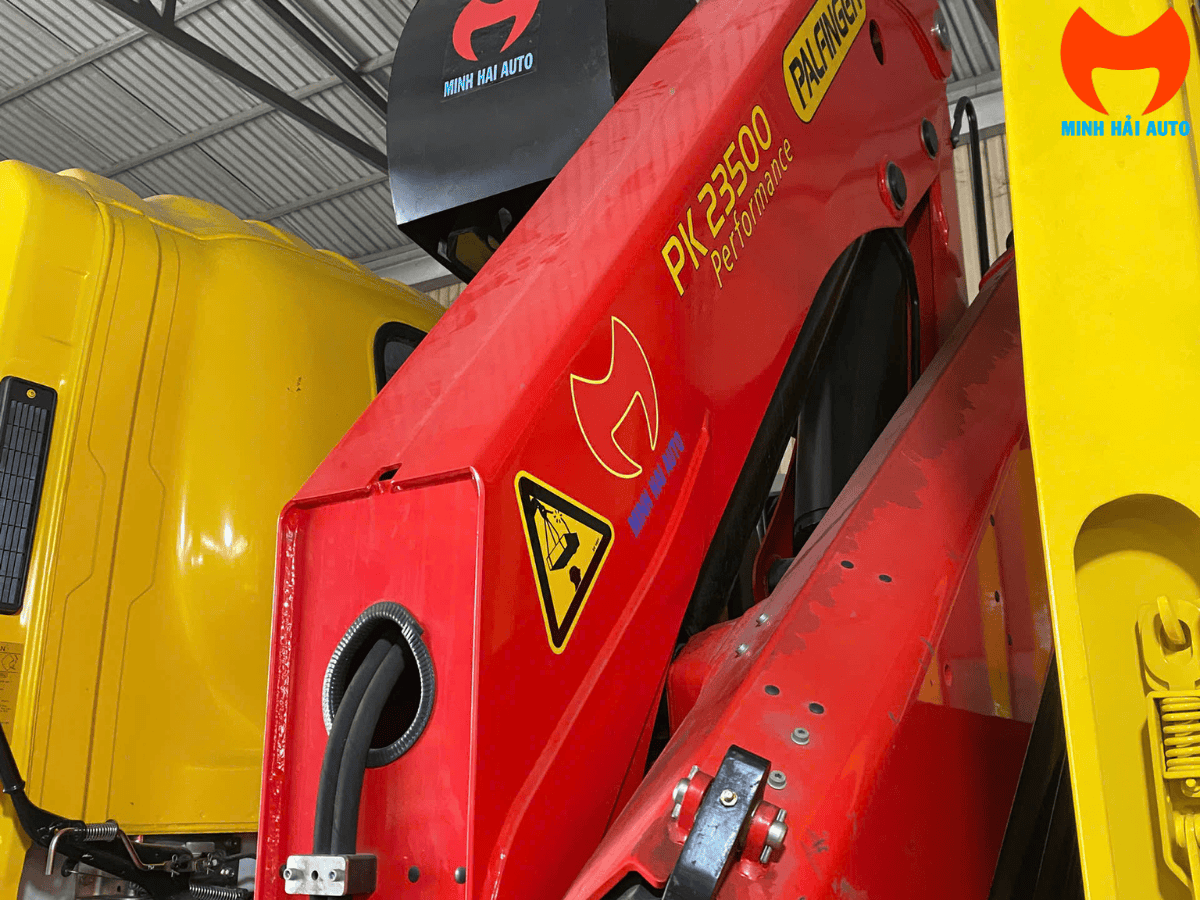

Cách phân biệt chắc chắn nhất là đọc tem trên thân cần: bản liên doanh mang chữ SANY PALFINGER và ký hiệu bắt đầu bằng SPK. Không suy từ tên gọi trong hợp đồng hay trong bài quảng cáo.
Cần xác minh đúng model cẩu trên chiếc xe cụ thể? Gọi 033.204.6292 để được hướng dẫn đọc tem và hồ sơ.
Chọn giữa hai cấu hình Daewoo
Chúng tôi có hai cấu hình Daewoo lắp cẩu gập 10 tấn, khác nhau ở động cơ và tổng tải:
Bản 320 mã lực — tổng tải 29.720 kg
Chính là cấu hình trong bài này. Động cơ Doosan DL08K 320 mã lực, tải cho phép chở 14.630 kg.
Bản 350 mã lực — tổng tải 30.100 kg
Động cơ mạnh hơn và tổng tải nhỉnh hơn, hợp khi thường chạy đường dài hoặc địa hình dốc. Xem cấu hình Daewoo 350 mã lực gắn cẩu Palfinger.
Nếu xe chủ yếu chạy nội tỉnh và mặt bằng bằng phẳng, chênh lệch công suất ít ảnh hưởng tới công việc. Yếu tố quyết định thường là tải cho phép chở và loại hàng thường xuyên vận chuyển.
Những mục cần đối chiếu hồ sơ
Phân biệt bản Palfinger Áo với bản liên doanh SANY PALFINGER. Đây là căn cứ duy nhất chắc chắn, không lấy theo tên gọi trong hợp đồng.
Bảng tải trong bài chỉ để tham khảo khi lập phương án. Khi vận hành phải dùng bảng dán trên chính thiết bị của đúng chiếc xe.
Cầu trước 6.500 kg và cầu sau 22.000 kg. Tổng tải đạt không có nghĩa là tải từng trục đạt khi xếp hàng nặng tập trung một đầu.
Phương án đóng thùng ảnh hưởng trực tiếp tới phần tải hàng còn lại trong tổng 29.720 kg.
Lắp cẩu lên xe tải là cải tạo phương tiện, phải có hồ sơ thiết kế phê duyệt trước khi thi công và nghiệm thu theo quy định hiện hành.
Đo bề rộng chỗ đứng cẩu và kiểm nền chịu lực trước khi triển khai, nhất là khi nâng ở tầm vươn xa.
Câu hỏi thường gặp
Cẩu đập chuột và cẩu gập có phải là một không?
Có. "Cẩu đập chuột" là cách gọi dân gian của cẩu gập — loại cẩu có cần gấp khúc, thu gọn được sát thùng xe. Tên kỹ thuật là cẩu gập hoặc cẩu gấp khúc.
Cẩu 10 tấn có nâng được 10 tấn ở mọi tầm vươn không?
Không. Mức 10.000 kg chỉ đạt tại gốc cần. Theo bảng công bố cho cấu hình này, ở 4,6 m còn 4.680 kg, ở 8,0 m còn 2.480 kg.
Làm sao biết cẩu là hàng Áo hay hàng liên doanh?
Đọc tem trên thân cần. Bản liên doanh mang chữ SANY PALFINGER và ký hiệu bắt đầu bằng SPK. Hai bản khác nhau về mô-men, trọng lượng và khoảng cách lắp.
Xe chở được bao nhiêu sau khi đã lắp cẩu?
Tải cho phép chở của cấu hình này là 14.630 kg, đã tính phần khối lượng của cẩu và thùng. Số pháp lý lấy theo sổ đăng kiểm của đúng chiếc xe.
Bản 320 và 350 mã lực khác nhau nhiều không?
Khác ở công suất động cơ và tổng tải (29.720 kg so với 30.100 kg). Với công việc nội tỉnh trên mặt bằng bằng phẳng, chênh lệch này ít ảnh hưởng.
