Xe tải đô thành iz650 gắn cẩu palfinger pk 8500

Định vị nhanh: IZ650 + PK 8500 phù hợp nhóm công việc cần một xe hai trục vừa chở hàng vừa tự bốc dỡ kiện bằng cẩu gập. Điểm quyết định không chỉ là tên “cẩu 3 tấn”, mà là tải kiện tại bán kính xa nhất, tải hàng cần giữ lại, kích thước thùng và điều kiện mở chân chống ở hiện trường.

Cấu hình IZ650 + PK 8500 phù hợp công việc nào?

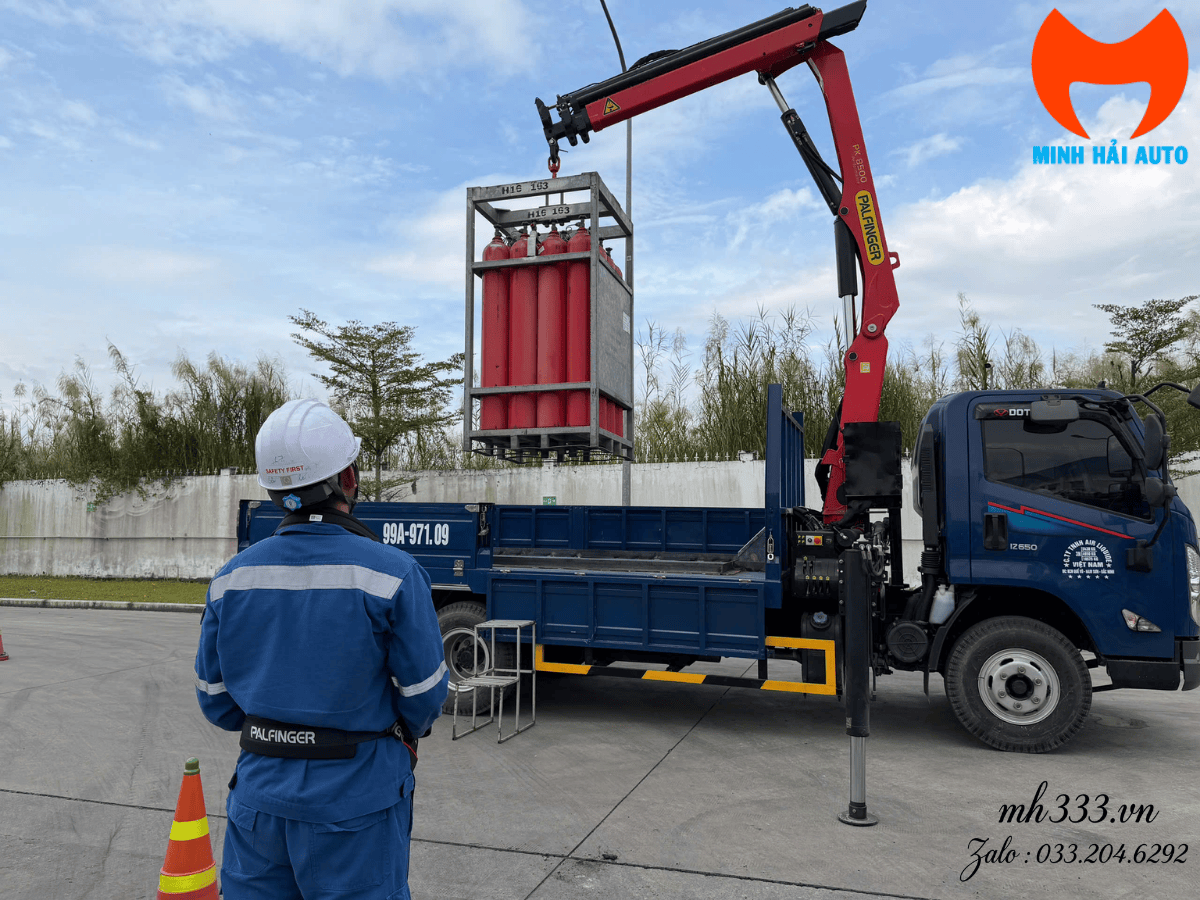

Phương án này hướng tới công việc giao nhận vật tư, cụm thiết bị, bình công nghiệp, máy móc hoặc kiện hàng cần tự bốc dỡ tại điểm đến. Cẩu gập thu gọn sau cabin, nhờ đó xe vẫn giữ được một phần chiều dài thùng và có thể mở cần theo nhiều quỹ đạo hơn cẩu thẳng trong một số mặt bằng.

Để sàng lọc đúng, cần biết khối lượng của cả kiện và bộ gá, bán kính ngang lớn nhất tính từ tâm quay cẩu tới vị trí đặt hàng, chiều cao móc, không gian mở cần và nền kê chân chống. Một kiện nhẹ nhưng đặt xa có thể đòi hỏi mô-men lớn hơn kiện nặng đặt gần tâm cẩu.

Phù hợp khi

Cần xe 4x2 gọn, cẩu gập đến 3.300 kg và tầm với thủy lực đến 9,6 m.

Cần tính lại khi

Phải giữ tải hàng cao, thùng dài, thường nâng xa hoặc mặt bằng hạn chế mở chân chống.

Phải xác minh

VIN xe, serial cẩu, biểu đồ tải, khối lượng hoàn thiện, tải trục và kích thước thùng.

Nếu nhu cầu chưa chốt được xe nền, có thể xem hướng dẫn chọn xe tải gắn cẩu theo tải hàng và tải trục trước khi so sánh từng cấu hình.

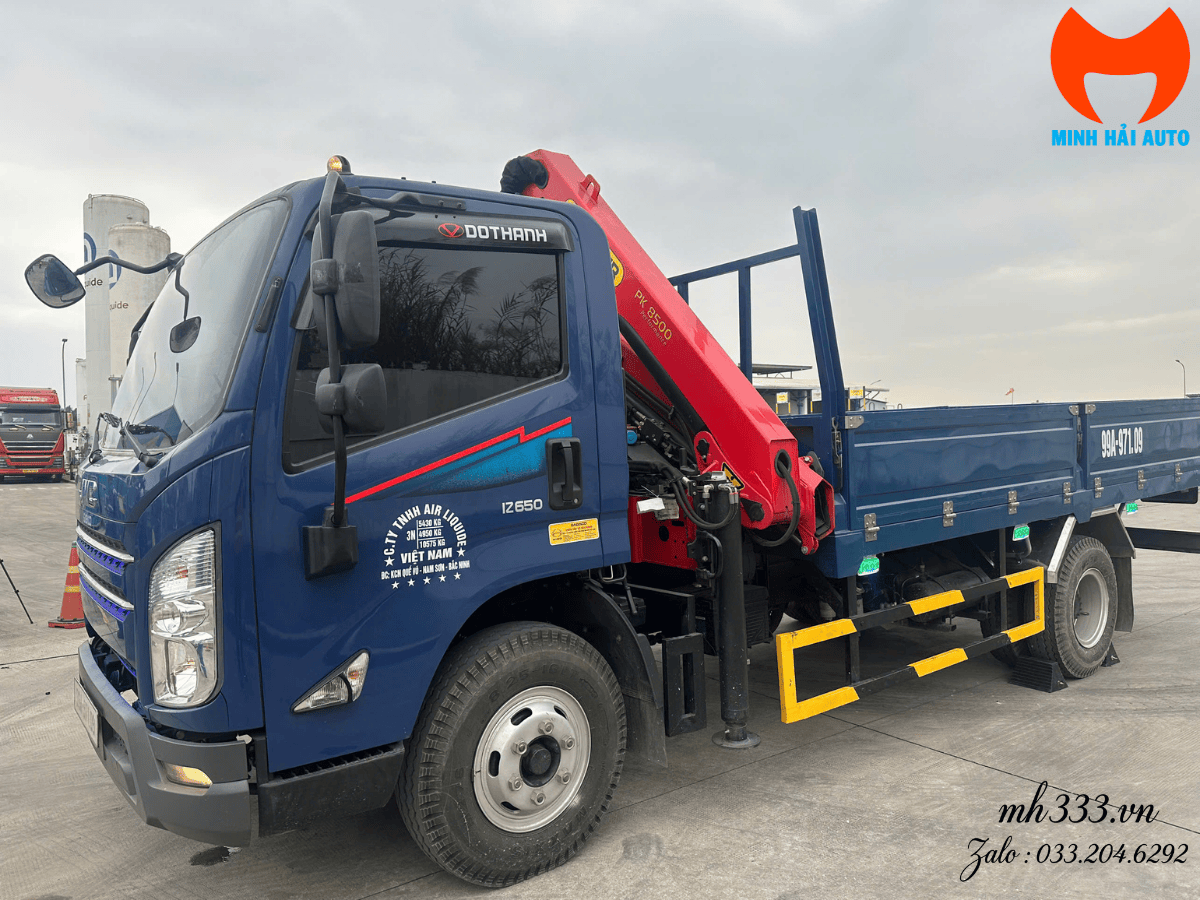

Cấu hình xe hoàn thiện gồm những gì?

Xe hoàn thiện không chỉ là chassis cộng với một bộ cẩu. Mỗi cụm lắp thêm đều chiếm khối lượng, không gian và tải trục. Bảng dưới giúp xác định đúng phạm vi khi yêu cầu báo giá.

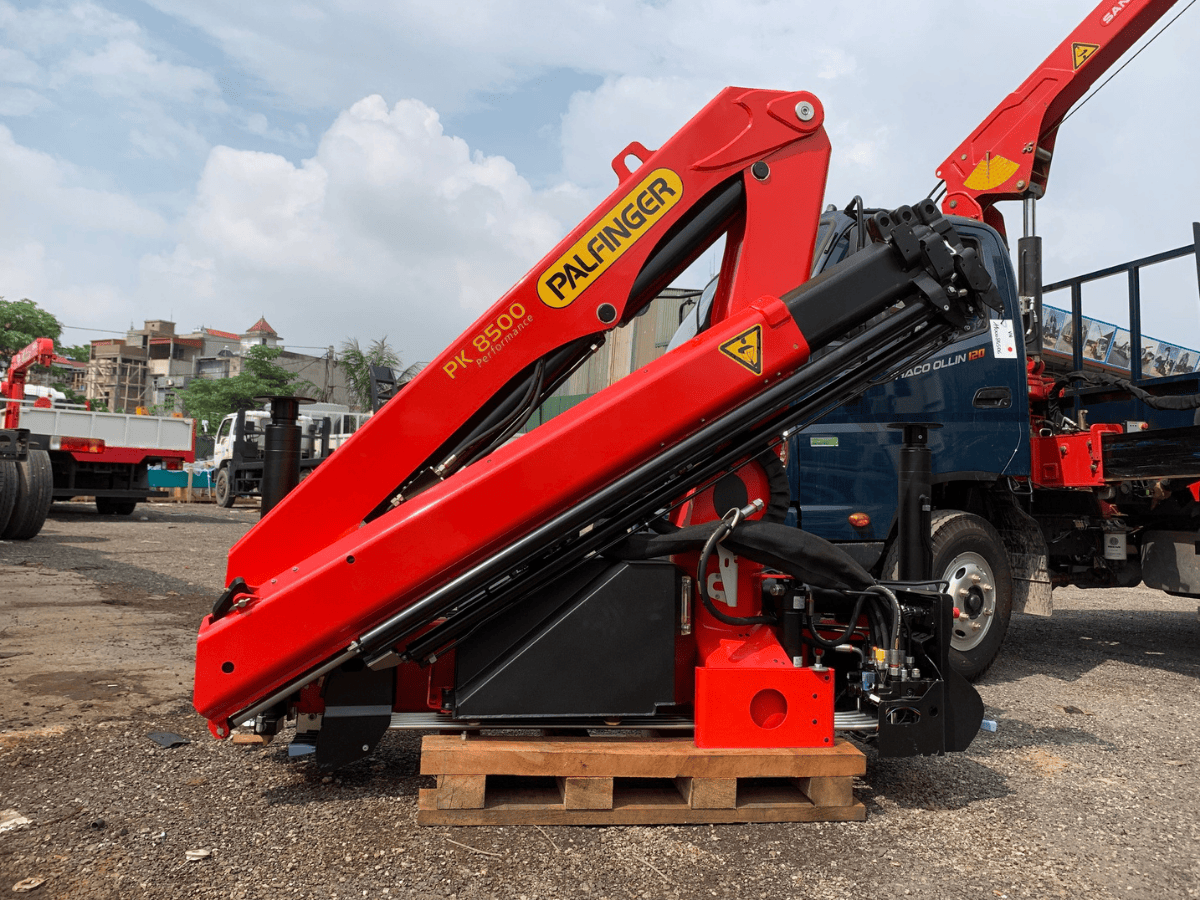

Thông số cẩu gập Palfinger PK 8500

Dữ liệu dưới đây lấy từ trang Palfinger đúng model PK 8500. Giá trị thực tế của bộ cẩu bàn giao còn phụ thuộc biến thể, số đoạn cần, phụ kiện và serial.

“Cẩu 3 tấn” không có nghĩa nâng 3 tấn ở mọi bán kính

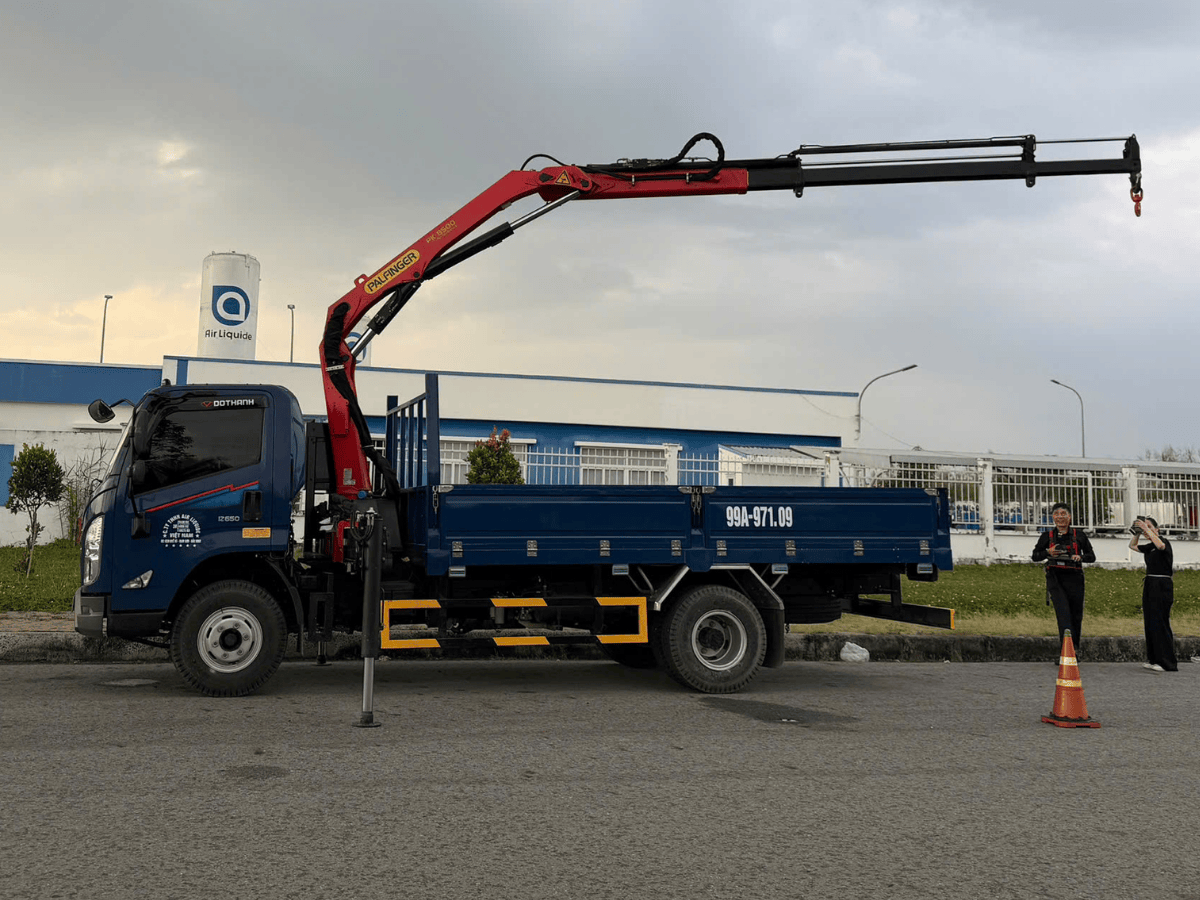

Tải nâng lớn nhất 3.300 kg chỉ đạt trong điều kiện mà nhà sản xuất quy định. Khi bán kính tăng, tải cho phép giảm. Khối lượng móc, bộ gá, đoạn cần và phụ kiện cũng phải tính trong tải làm việc. Vì vậy, báo giá đúng phải đi kèm yêu cầu về tải kiện và bán kính, không chỉ ghi chung “cẩu 3 tấn”.

Không dùng phép chia mô-men 7,6 tấn-mét cho bán kính để thay biểu đồ tải. Biểu đồ đúng còn phản ánh hình học cần, hệ chân chống và giới hạn kết cấu. Nếu chưa có biểu đồ đúng biến thể/serial thì chỉ nên dùng thông số trên để sàng lọc model.

Thông số xe nền Đô Thành IZ650 dùng để tham chiếu

Đô Thành công bố IZ650 với động cơ ISUZU 4JJ1GD, hệ truyền động và phanh khí nén. Bảng này giúp kiểm tra đầu vào thiết kế, nhưng không thay thông số của xe gắn cẩu đã hoàn thiện.

Vì sao tải xe hoàn thiện có thể khác catalogue?

Catalogue IZ650 liệt kê cả chassis và nhiều biến thể thùng. Khi lắp cẩu, xe có thêm khối lượng cẩu, bệ cẩu, khung phụ, chân chống, bình dầu, PTO/bơm, ống dầu và thay đổi kết cấu thùng. Không chỉ khối lượng bản thân tăng, tâm khối lượng và tải lên cầu trước/cầu sau cũng thay đổi.

Do đó, con số tải hàng của xe thùng tiêu chuẩn không được chuyển nguyên sang xe gắn cẩu. Tải hàng hợp pháp chỉ được chốt sau khi phương án lắp hoàn thiện và hồ sơ của đúng xe xác nhận.

Tải hàng còn lại sau khi lắp cẩu được xác định thế nào?

Bước 1: đọc khối lượng của đúng xe hoàn thiện

Trước hết đối chiếu khối lượng toàn bộ cho phép và khối lượng bản thân trên giấy tờ xe hoàn thiện. Khối lượng bản thân phải phản ánh đầy đủ cẩu, khung phụ, hệ thủy lực, chân chống, thùng và trang bị cố định. Chênh lệch giữa hai giá trị chưa phải kết luận cuối nếu tải trục hoặc số người tạo ra giới hạn thấp hơn.

Bước 2: kiểm tra tải trục và phân bố hàng

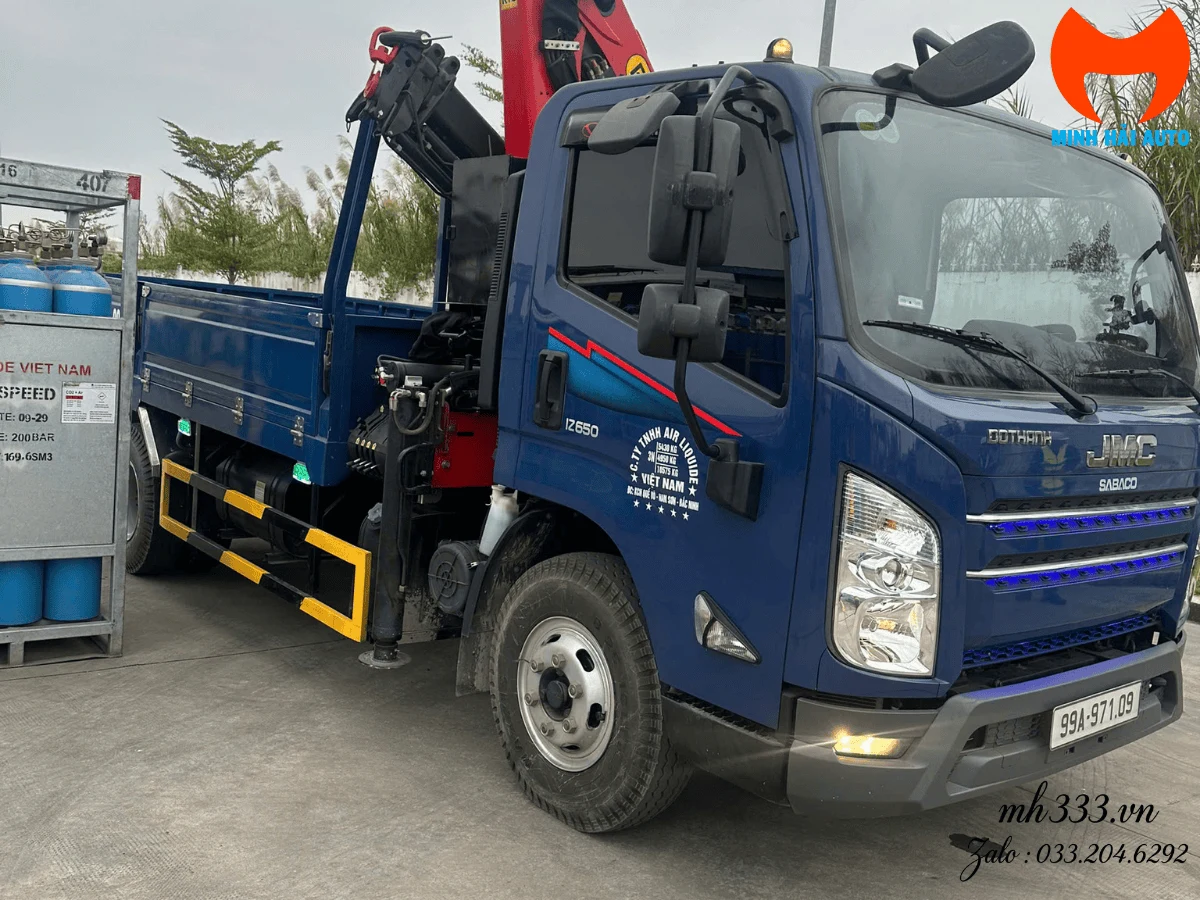

Cẩu đặt sau cabin làm tăng tải cục bộ lên khung và thay đổi phân bố cầu trước/cầu sau. Hàng đặt về cuối thùng tiếp tục tạo mô-men lên trục sau. Vì vậy, cần kiểm tra từng trạng thái: xe không hàng, xe chở hàng, cẩu gập khi di chuyển và cẩu mở khi làm việc.

Khung phụ, hệ thủy lực và chân chống

Khung phụ phải giải bài toán mô-men và tải trục

Khung phụ không chỉ dùng để bắt bu-lông cẩu. Cụm này truyền mô-men nâng vào chassis và phải phù hợp hình học khung xe, vị trí liên kết, khoảng hở cabin cùng không gian của thùng. Phương án cần cho phép kiểm tra, siết lại liên kết và bảo dưỡng đường ống sau bàn giao.

Nguồn thủy lực phải đúng dải làm việc

PK 8500 yêu cầu lưu lượng bơm 25–35 lít/phút và áp suất làm việc lớn nhất 315 bar theo dữ liệu hãng. PTO, bơm, bình dầu, lọc, kích thước ống và đường hồi phải được chọn đồng bộ. Tăng áp suất ngoài giới hạn không phải cách hợp lệ để tăng sức nâng.

Khẩu độ chân chống chuẩn 3,2 m cần đủ mặt bằng mở và nền kê có khả năng chịu phản lực. Với mặt bằng dốc, nền yếu, mép hố hoặc gần công trình ngầm, phải đánh giá riêng trước khi vận hành.

Xem thêm các điểm cần tính khi bố trí cẩu Palfinger sau cabin và dải cẩu gập Palfinger cho xe tải.

Dữ liệu cần gửi để chốt cấu hình và báo giá

Một yêu cầu báo giá đủ dữ liệu giúp kiểm tra được khả năng nâng, phần tải hàng còn lại và phạm vi bàn giao. Nên gửi:

Hồ sơ và checklist nghiệm thu xe hoàn thiện

Nghiệm thu nên thực hiện theo cấu hình đã báo giá, không chỉ quan sát ngoại hình. Các mục dưới đây giúp phát hiện sai model, thiếu phụ kiện hoặc khác thông số trước khi nhận xe.

Lựa chọn xe nền khác dùng cùng PK 8500

Nếu ưu tiên tải hàng, chiều dài thùng hoặc hệ thống dịch vụ khác, có thể đối chiếu Hyundai EX8L gắn Palfinger PK 8500 và JAC hai chân gắn Palfinger PK 8500. So sánh phải dùng thông số xe hoàn thiện và cùng phạm vi bàn giao, không chỉ so giá chassis hoặc tải danh nghĩa.

Câu hỏi thường gặp về IZ650 gắn PK 8500

Nội dung kỹ thuật được cập nhật ngày 02/09/2026.
